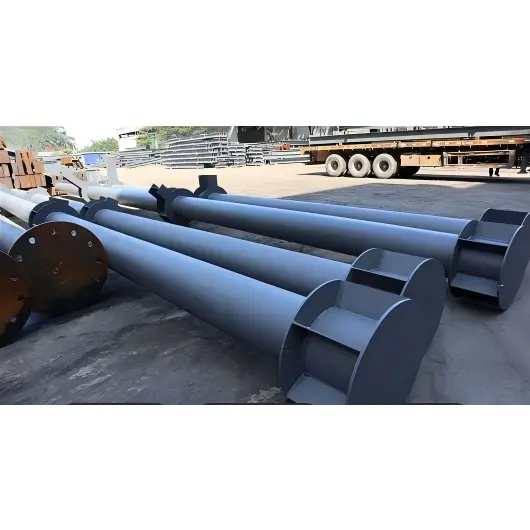

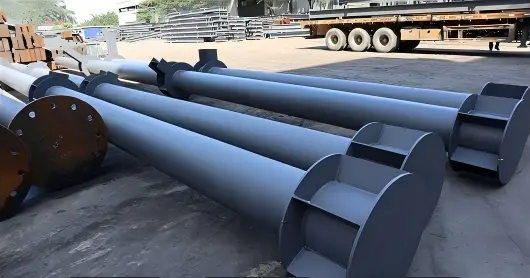

Kruhový stĺp z dutej ocele

Tieto stĺpy majú hladký, rovný valcový profil a prstencový prierez, ktorý zaisťuje rovnomerné rozloženie zaťaženia a vynikajúcu axiálnu únosnosť. Efektívne prenášajú zaťaženie z nadstavby do základov a sú vhodné na vertikálnu podporu v rôznych aplikáciách, vrátane ľahkých a ťažkých oceľových konštrukcií, krajinnej architektúry, štadiónov, chodníkov, priemyselných závodov a prefabrikovaných budov. Dodávajú sa kompletné s potrebnými spojovacími komponentmi, ako sú základné dosky, výstužné dosky, spojovacie dosky a vysokopevnostné skrutky.

Definícia a konfigurácia produktu

I. Základná definícia kruhových potrubných stĺpov

Kruhový dutý oceľový potrubný stĺp je zvislý nosný komponent s dutým kruhovým prierezom. Tieto stĺpy sú primárne konštruované z bezšvíkových alebo zváraných kruhových oceľových rúr a sú široko používané v budovách s oceľovými konštrukciami, mestských projektoch, mostoch a štadiónoch, kde primárne odolávajú axiálnemu tlaku, ohybovým momentom a torzným momentom.

1. Základné atribúty

Materiál: Prevažne uhlíková konštrukčná oceľ a nízkolegovaná oceľ; pre vonkajšie alebo korózne prostredie sú k dispozícii galvanizované povrchové úpravy, antikorózne nátery alebo nehrdzavejúca oceľ.

Charakteristiky prierezu: Definované vonkajším priemerom (D) a hrúbkou steny (t); dutý kruhový tvar zaisťuje rovnomerné rozloženie zaťaženia vo všetkých smeroch, vynikajúcu pevnosť v krute a tlaku a minimálnu koncentráciu napätia.

Výrobný proces: Dostupné ako bezšvíkové potrubné stĺpy (integrálne valcované, ponúkajúce vysokú nosnosť) alebo zvárané potrubné stĺpy (vytvorené valcovaním a zváraním oceľových plechov, ponúkajúce nižšie náklady).

2. Kľúčové aplikačné scenáre

Jadrové rúry pre vysokopodlažné budovy, priestory s veľkým rozpätím (výstavné centrá/štadióny), vysokorýchlostné železničné stanice, prístrešky, priemyselné závody, mostné piliere, obecné stĺpy zábradlia, krajinné stĺpy atď. 3. Základná špecifikácia

Štandardné označenie: φ vonkajší priemer × hrúbka steny × dĺžka; napr. φ219×8×6000 (vonkajší priemer 219 mm, hrúbka steny 8 mm, dĺžka stĺpika 6 m).

II. Konfigurácia zostavy stĺpov s kruhovým dutým prierezom (CHS).

Kompletný systém pozostávajúci z hlavného kruhového telesa stĺpa z dutej oceľovej rúry, horných a spodných koncových spojov, spojovacieho príslušenstva a pomocných komponentov. Je kategorizovaný do piatich hlavných modulov na základe umiestnenia: telo stĺpa, základňa stĺpa/základ, horné spojenie stĺpa, spojenie nosníka so stĺpom a pomocné príslušenstvo.

1. Telo stĺpca (hlavný komponent)

Hlavné kruhové potrubie: Priemer potrubia, hrúbka steny a materiál sa vyberajú na základe požiadaviek na zaťaženie; extra dlhé stĺpy môžu byť vyrobené v segmentoch, vybavené spojmi na spájanie (prírubové, zvárané alebo zásuvné spoje).

Výstužné konštrukcie (povinné pre aplikácie s vysokým zaťažením alebo výškové budovy):

Vnútorné výstužné krúžky a pozdĺžne výstužné rebrá: Aby sa zabránilo lokálnemu vybočeniu steny rúry.

Zníženie pása / prechodový úsek priemeru: Prechod pomocou kruhových rúr s premenlivým priemerom, keď sa zaťaženie medzi hornými a dolnými úsekmi líši.

2. Zostava základne stĺpa (pripája sa k základu; určuje celkovú stabilitu)

Kompletná nosná zostava pre spodnú časť stĺpa CHS; existujú dve bežné formy:

1) Typ vstavanej kotvovej skrutky (najbežnejší)

·Základná doska: Hrubá kruhová alebo štvorcová oceľová doska, plne privarená k telu stĺpa.

· Kotviace skrutky: Viaceré kotviace skrutky s vysokou pevnosťou zapustené do betónového základu.

· Príslušenstvo: Matice, podložky, vyrovnávacie podložky a injektážny materiál (na sekundárne škárovanie na vyrovnanie a upevnenie základne).

2) Zásuvkový základ (základ pohára)

·Betónové hrdlo (hrnček) + vložená časť stĺpa + okolitý zhutnený betón alebo betón s jemným kamenivom; bežne používané v komunálnom inžinierstve a pri stavbe mostov.

3. Vrchná zostava stĺpa (prenáša silu a podopiera nadstavbu)

Vyberá sa na základe typu komponentov nadstavby:

· Horná doska stĺpika: Krycia doska, ktorá utesňuje vrch, chráni vnútro potrubia a prenáša zaťaženie zhora.

·Pripojovacie sedlo / príruba horného stĺpa: Používa sa na pripojenie k horným kruhovým rúram, priehradovým nosníkom alebo podperám priestorového rámu. · Kryty stĺpikov (pre terénne úpravy/zábradlia): Dekoratívne a odolné voči poveternostným vplyvom; k dispozícii v guľových, plochých a kužeľových tvaroch.

4. Spojovacie spoje nosník-stĺp / rúrka-rúrka (príslušenstvo na prenos priečneho zaťaženia)

Štandardné príslušenstvo na pripojenie kruhových potrubných stĺpov k oceľovým nosníkom, sekundárnym prvkom a susedným potrubným stĺpom:

·Obvodové konzoly/oká: Privarené k telu rúry na podopretie oceľových nosníkov.

·Pripojovacie príruby / rúrkové svorky: Na spájanie rúr s rovnakým priemerom alebo prechod medzi rôznymi priemermi (redukčné spoje).

·Vysokopevnostné skrutky, privarovacie oporné dosky a spojovacie dosky: Na upevnenie a vystuženie spojov.

5. Pomocné komponenty (inštalácia, ochrana a údržba)

· Zdvíhacie príslušenstvo: Zdvíhacie oká, zdvíhacie krúžky (inštalované vo výrobe na uľahčenie zdvíhania na mieste).

·Antikorózna ochrana: základný náter, medzináter a vrchný náter / žiarovo zinkovaný náter; antikorózne tesnenie (koncovky zabraňujúce vniknutiu vody a hrdzaveniu).

·Inštalačné pomôcky: Polohovacie konzoly, dočasné podpery, nastaviteľné horné zdviháky (na vyrovnanie a dočasné upevnenie počas inštalácie).

III. Príklady bežných konfigurácií zostáv

1. Štandardný továrenský kruhový potrubný stĺp: Hlavná kruhová rúra + základná doska + kotviace skrutky + vyrovnávacie podložky + vrchný kryt + konzola telesa potrubia + vysokopevnostné skrutky + antikorózny náter + zdvíhacie oko.

2.Stĺpik zábradlia pre obecnú cestu: Hlavná kruhová rúra + zapustená základná príruba / betónový podstavec + ozdobný vrchný kryt + príchytka na pripojenie zábradlia / oká + pozinkovaný antikorózny náter.

3.Segmentový kruhový potrubný stĺp výškovej oceľovej konštrukcie: Segmentové kruhové rúry + spojovacie príruby / zvárané spoje + vnútorné stužujúce krúžky + montáž kotevných skrutiek + prstencová spojovacia doska nosník-stĺp + komplexný antikorózny systém.

IV. Stručné zhrnutie

·Definícia: Vertikálny nosný prvok vyrobený z dutej kruhovej oceľovej rúry; má vynikajúce mechanické vlastnosti a široké možnosti použitia. ·Systémová logika: Telo stĺpa + zostava základného pripojenia + zostava horného pripojenia + príslušenstvo pre bočné pripojenie + antikorózne/zdvíhacie príslušenstvo; kompletné konfigurácie sa vyberajú na základe projektového zaťaženia a aplikačných scenárov.

Aké sú hlavné výhody kruhových dutých oceľových rúrok?

1. Kruhový prierez zabezpečuje rovnomerné rozloženie napätia, vysokú axiálnu pevnosť v tlaku a vynikajúcu torznú stabilitu.

2. Efektívny vzhľad je minimalistický, ale pôsobivý, čím zvyšuje celkovú estetickú príťažlivosť konštrukcie.

3. Nízka odolnosť proti vetru ponúka vynikajúci výkon vetra pre vonkajšie aplikácie.

4. Ľahká povaha zjednodušuje zdvíhanie a inštaláciu, výsledkom čoho je vysoká efektivita konštrukcie.

5. Vnútorné aj vonkajšie povrchy môžu byť ošetrené na odolnosť proti korózii, čím sa zabezpečí odolnosť proti vlhkosti a dlhá životnosť.

6. dostupné komplexné špecifikácie; výška, spojovacie dosky a vložené časti môžu byť prispôsobené tak, aby vyhovovali rôznym architektonickým scenárom.

V porovnaní s oceľovými stĺpmi s prierezom H a stĺpmi s dutým profilom štvorcového/obdĺžnikového prierezu, aké sú kľúčové charakteristické črty kruhových rúrových stĺpov?

I. Výhody stavebnej mechaniky

1. Vyvážená všesmerová nosnosť a vynikajúci torzný výkon: Moment zotrvačnosti je konzistentný vo všetkých smeroch (bez rozdielu medzi silnými a slabými osami), ponúka oveľa lepšiu prispôsobivosť zaťaženiu vetrom, seizmickému krúteniu a excentrickému zaťaženiu ako H-profily alebo štvorcové rúry. Sú preferovanou voľbou pre miesta s veľkým rozpätím, vysoké stavby a pobrežné projekty vystavené silnému vetru. Naproti tomu štvorcové rúrky a H-profily majú slabé osi a výrazné slabiny týkajúce sa bočného krútenia.

2. Vyššia zaťažiteľnosť v tlaku a odolnosť voči lokálnemu vybočeniu pri rovnakom množstve ocele: Pri axiálnom stlačení sa napätie rovnomerne rozloží po stene kruhovej rúry. Pre danú plochu prierezu je nosnosť v poradí: kruhová rúra > štvorcová rúra > oceľ s prierezom H. Ťažké stĺpy môžu byť ľahšie, aby sa znížili náklady, šetrila sa oceľ a znížila sa vlastná hmotnosť.

3. Najnižší koeficient odolnosti proti vetru: Aerodynamický kruhový tvar má za následok tvarový koeficient zaťaženia vetrom približne 0,8 v porovnaní s 1,3 pre štvorcové rúry a nad 1,5 pre H-profilovú oceľ. To výrazne znižuje zaťaženie vetrom na týčiacich sa stĺpoch, vonkajších chodníkoch, podperách veternej energie a stĺpoch vrchlíka, čím sa znižujú náklady na ukotvenie základov.

II. Charakteristické vlastnosti vo výrobe a konštrukcii

1. Zjednodušený dizajn spoja a flexibilné spojenia nosník-stĺp: Oceľové nosníky sa môžu pripojiť ku kruhovým dutým profilom (CHS) v akomkoľvek uhle po celom obvode 360°, čím sa vyhnú obmedzeniam pravouhlých štvorcových rúrok alebo zarovnania prírub H nosníka; to ponúka jasné výhody pre scenáre zahŕňajúce šikmé nosníky, radiálne priehradové nosníky a viacsmerné priesečníky nosníkov. Štandardizované prstencové konzoly a svorkové spojky uľahčujú montáž.

2. Pohodlné segmentové spájanie: Podporuje celoobvodové zváranie na tupo (s vnútorným/vonkajším skosením) a prírubové spoje. Obvodové zvary na kruhových rúrach rozdeľujú napätie rovnomerne – na rozdiel od štvorcových rúr, ktoré sú náchylné na koncentráciu napätia v rohoch, alebo H-nosníkov, ktoré vyžadujú presné zarovnanie prírub a rebier – výsledkom čoho sú vyššie výrobné tolerancie.

3. Vyvážená zdvíhacia hmotnosť: Rovnomerné rozloženie hmotnosti eliminuje riziko excentrického zaťaženia alebo prevrátenia počas zdvíhania.

III. Charakteristické vlastnosti v ochrane proti korózii a údržbe

1. Optimalizovaná plocha povrchu na ochranu proti korózii: Pre danú plochu prierezu je plocha vonkajšieho povrchu nasledovná: Kruhová trubica < Štvorcová/Obdĺžniková trubica < H-Beam. Tým sa znižuje množstvo potrebného náteru alebo materiálu na žiarové zinkovanie, čím sa znižujú náklady. Absencia ostrých hrán alebo „mŕtvych zón“ zabraňuje zhlukovaniu farby alebo vynechaným miestam, čo zaisťuje vynikajúcu odolnosť vo vonkajšom korozívnom prostredí.

2. Žiadne „mŕtve zóny“ pre hromadenie vody alebo prachu: Na rozdiel od horných drážok štvorcových rúrok alebo prírubových kanálov H-nosníkov – ktoré majú tendenciu zachytávať dažďovú vodu a prach, čo vedie ku korózii – zakrivený povrch kruhových rúr umožňuje prirodzený odtok dažďovej vody, čím sa výrazne predlžuje životnosť vonkajších mestských stĺpov a krajinných stĺpov.

IV. Charakteristické črty v architektonickej estetike a aplikačných scenároch

1. Integrovaný dekoratívny dizajn: Zakrivený profil je vhodný pre krajinnú architektúru, závesné stĺpiky a fasády výstavných sál. Sú v ňom umiestnené guľové uzávery stĺpov a zakrivené dekoratívne prvky, čím sa spája nosnosť konštrukcie s architektonickou estetikou – zatiaľ čo štvorcové rúrky a H-nosníky sa často javia ako výrazne priemyselné.

2. Vhodnosť pre stiesnené priestory: Ponúka menší vonkajší priemer pre rovnakú nosnosť, poskytuje výrazné výhody pre inžinierske vedenie, vnútorné dekoratívne stĺpy a kompaktné podpery zariadení. V. Cost Trade-offs (Leveraging Differentiation: Weaknesses vs. Strengths)

Slabé stránky: Pre mimoriadne veľké zaťaženie a husto rozmiestnené stĺpiky rámu ponúkajú nosníky H lepší pomer nákladov a výkonu. Kľúčové aplikačné scenáre: Výškové konštrukcie, dlhé rozpätia, viacsmerné zaťaženie, exponované/vetru náchylné miesta a integrované štrukturálne dekoratívne funkcie; kruhové duté profily (CHS) ponúkajú v týchto oblastiach nižšie celkové náklady na životný cyklus.

VI. Zhrnutie diferencovaného polohovania

H-lúče: Zamerajte sa na viacposchodové, husto rozmiestnené rámy. Štvorcové rúry: Zamerajte sa na bežné priemyselné závody s malým rozpätím. Stĺpy s kruhovým dutým prierezom (CHS): Zamerajte sa na projekty s dlhým rozpätím, výškové budovy, viacsmerné zaťaženie a integrované projekty krajinnej štruktúry; vytvárajú nenahraditeľnú trhovú výhodu vďaka torznej odolnosti, nízkej odolnosti voči vetru a ľahkej ochrane proti korózii.

Kompletný pracovný postup spracovania pre kruhový dutý oceľový potrubný stĺp

I. Klasifikácia produktov

1. Bezšvíkové stĺpy CHS: Vyrábané hlbokým spracovaním hotových bezšvíkových oceľových rúr; typicky používané pre malé až stredné priemery a vysoko presné nosné stĺpy (φ60–φ630).

2. Valcované a zvárané stĺpy CHS: Vyrábajú sa valcovaním oceľového plechu do valca, po ktorom nasleduje pozdĺžne a/alebo obvodové zváranie; používa sa pre stĺpy s veľkým priemerom a veľkým zaťažením (štandardná metóda pre mimoriadne veľké stĺpy >φ630).

II. Štandardné kroky spracovania (zdieľané následné procesy pre oba typy)

Proces 1: Kontrola suroviny a rozloženie rezu

1. Bezšvíkové potrubie: Vstupná kontrola materiálu, vonkajšieho priemeru, hrúbky steny a správ o detekcii chýb; rezať na dĺžku pomocou CNC píl alebo plazmových rezačiek.

2. Valcované/zvárané potrubie: detekcia prichádzajúcich chýb a vyrovnanie oceľových plechov; CNC rezanie na rozvinutú šírku a skosenie.

Pri rezaní sú zahrnuté prídavky na zmršťovanie pri zváraní a opracovanie.

Proces 2: Valcovanie a tvarovanie (špecifické len pre valcované/zvárané CHS)

1. Oceľový plech valcovaný do valca pomocou trojvalcového ohýbacieho stroja na plechy; okraje zarovnané a zatvorené.

2. Pripevňovacie zváranie na fixáciu; úprava zaoblenia a nesúosovosti hrán (nesúosenie ≤ 10 % hrúbky steny).

Proces 3: Zváranie spojov tela hlavného potrubia

1. Pozdĺžne zváranie švom: Automatické zváranie pod tavivom (SAW) – tvoriace vnútorné aj vonkajšie lemy – pre pozdĺžny šev valcovanej rúry;

2. Po zváraní: Vizuálna kontrola zvarových švov → Ultrazvukové testovanie (UT) (100% kontrola pre zvary I. stupňa);

3. Obvodové zváranie na tupo pre viacsegmentové spájanie dlhých stĺpov: Využíva aj obojstranné SAW a NDT (nedeštruktívne testovanie).

Proces 4: Zaobľovanie a vyrovnávanie kruhových rúr

Valcované a zvárané rúry podliehajú výraznej deformácii zváraním; na korekciu kruhovitosti a priamosti sa používa špecializovaný hydraulický zaobľovací stroj, ktorý kontroluje oválnosť na ≤D/1000; bezšvíkové rúry vyžadujú len drobné vyrovnávacie úpravy.

Proces 5: Koncové skosenie a opracovanie čelnej plochy (kritický proces)

CNC sústruh / čelné frézovanie:

· Vyfrézujte oba konce rúry naplocho a odrežte zvarové úkosy, čím sa zabezpečí kolmosť koncových plôch;

· V prípade stĺpov vyžadujúcich prírubové spoje presne opracte na konci rúry súpisku (čap), aby ste zaistili ploché lícovanie s prírubou.

Proces 6: Montáž a zváranie komponentov na konci stĺpa

1. Montáž základnej dosky stĺpa: Rozloženie a montáž štvorcových/kruhových základných dosiek a výstužných rebier, po ktorých nasleduje bodové zváranie na umiestnenie;

2. Horná doska stĺpika a koncový uzáver: Zvarenie koncového uzáveru celým švom na utesnenie otvoru potrubia a zabránenie vniknutiu vody;

3. Konzoly / pätkové platne / prstencové spojovacie platne: Usporiadanie podľa výkresov, montáž po obvode rúry a upevnenie pomocou bodového zvárania;

4. Vnútorné výstužné krúžky (pre vysoko zaťažené výškové stĺpy): Segmentové zdvíhanie a montáž vnútorných prstencových výstužných dosiek, upevnených vnútorným zvarením.

Proces 7: Zváranie komponentov vo všetkých polohách

1. Rebrá a konzoly základnej dosky: Zvárané pomocou zvárania v plynovej izolácii alebo zvárania pod tavivom (SAW);

2. Kritické spojové zvary: Sú podrobené UT nedeštruktívnemu skúšaniu v súlade s konštrukčnými požiadavkami.

Proces 8: Oprava hotového výrobku a vŕtanie otvorov

1. Korekcia deformácie zvárania a priamosti stĺpa pomocou kombinácie ohrevu plameňom a mechanických metód;

2. CNC vŕtanie otvorov pre skrutky a inžinierske siete na požadovaných miestach. Proces 9: Odstránenie hrdze a antikorózna úprava

1. Otryskanie na stupeň Sa2,5 na odstránenie okovín a hrdze;

2. Náter: základný náter + medzináter + vrchný náter; v prípade potreby pokračujte v procese žiarového zinkovania.

Proces 10: Číslovanie hotového výrobku, kontrola, balenie a odoslanie

1. Označte ID komponentu, čiary mriežky a úrovne nadmorskej výšky;

2. Komplexná kontrola rozmerov, zvarov a antikorózneho náteru pred skladovaním.

III. Porovnanie dvoch procesov

1. Bezšvíkové kruhové duté oceľové rúrkové stĺpy: Krátky čas spracovania, žiadne pozdĺžne zvary, vynikajúca štrukturálna integrita; priemer potrubia je však obmedzený a obstarávacie náklady na veľké priemery sú vysoké.

2. Valcované a zvárané kruhové potrubné stĺpy: Schopné ultra veľkých priemerov s plne prispôsobiteľnou hrúbkou steny; zahŕňa dodatočné kroky valcovania a pozdĺžneho zvárania, ale ponúka nižšie náklady na veľké komponenty.

IV. Špecializované prispôsobenie (Mega kruhové potrubné stĺpy pre výškové budovy)

1. Pre stĺpy vyplnené betónom: Injektážne a odvzdušňovacie otvory sú na koncoch rúr vopred vyhradené;

2. Rúrkové stĺpy s premenlivým priemerom: Vyrobené valcovaním a zváraním kužeľovej prechodovej časti (redukcia) na spojenie rôznych priemerov.

Kľúčové parametre výkonu pre stĺpy s kruhovým dutým prierezom (CHS).

I. Geometrické špecifikácie

1. Označenie

Formát: ϕD × t × L

·D: Vonkajší priemer (mm); medzi bežné veľkosti patria φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Hrúbka steny (mm); 4–50 mm

·L: Štandardná dĺžka rezu; typicky 6m/9m/12m; extra dlhé dĺžky dosiahnuté pomocou segmentovaného spájania

2. Rozmerové tolerancie

1. Ovalita: ≤ D/1000

2. Priamosť tela stĺpa: V rámci L/1000

3. Kolmosť čelnej plochy: ≤ t/10

II. Mechanické vlastnosti materiálu (hlavné triedy: Q235B/Q355B)

Q355NL je vybraný pre aplikácie pri nízkych teplotách vďaka svojej odolnosti voči nárazom pri nízkych teplotách.

III. Kľúčové štrukturálne parametre

1. Charakteristiky prierezu (vyššie ako štvorcové rúry/H-nosníky pri rovnakej hmotnosti)

· Polomer otáčania je rovnomerný vo všetkých smeroch; žiadny rozdiel medzi silnými a slabými osami;

· Koeficient odolnosti proti vetru: μ ≈ 0,8 (oproti 1,3 pre štvorcové/obdĺžnikové rúry a 1,5 pre H-nosníky); vplyv nízkeho zaťaženia vetrom

1. Výhoda kompresie: Vysoký koeficient stability v axiálnom stlačení; nosnosť prevyšuje pri rovnakej ploche prierezu pravouhlé stĺpy

2. Torzná odolnosť: Polárny moment zotrvačnosti pre kruhové prierezy je výrazne vyšší ako pre nekruhové prierezy; vynikajúci seizmický výkon a odolnosť voči excentrickému zaťaženiu

IV. Výkon zvarov a NDT (nedeštruktívne testovanie).

1. Pozdĺžne/obvodové zvary (I. stupeň): 100 % ultrazvukové testovanie (UT); Zvary II. stupňa: 20 % náhodná kontrola UT;

2. Pevnosť zvaru v ťahu nie je nižšia ako štandardná hodnota základného kovu. V. Špecifikácie proti korózii

1. Trieda odstraňovania hrdze otryskaním: Sa2,5 (národná norma);

2. Štandardný náterový systém: základný náter + medzináter + vrchný náter; celková hrúbka suchého filmu: 80–160 μm;

3. Žiarové zinkovanie: Hrúbka zinkového povlaku ≥85 μm; určené pre pobrežné korozívne prostredie.

VI. Špecifikácie stĺpov vyplnených betónom (CFT).

1. Typy betónu bežne používané na výplň: C30, C40 alebo C50;

2. Synergické nosné pôsobenie medzi oceľovou rúrou a betónom; celková axiálna únosnosť zvýšená 2-3 krát; bežne používané v super výškových konštrukciách.

VII. Špecifikácie inštalácie a pripojenia

1. Prírubové spojenie: Používa vysokopevnostné skrutky triedy 8.8 alebo 10.9;

2. Základová doska stĺpa: Hrúbka dosky 16–60 mm; vybavené zabudovanými kotviacimi skrutkami (M20–M64).
