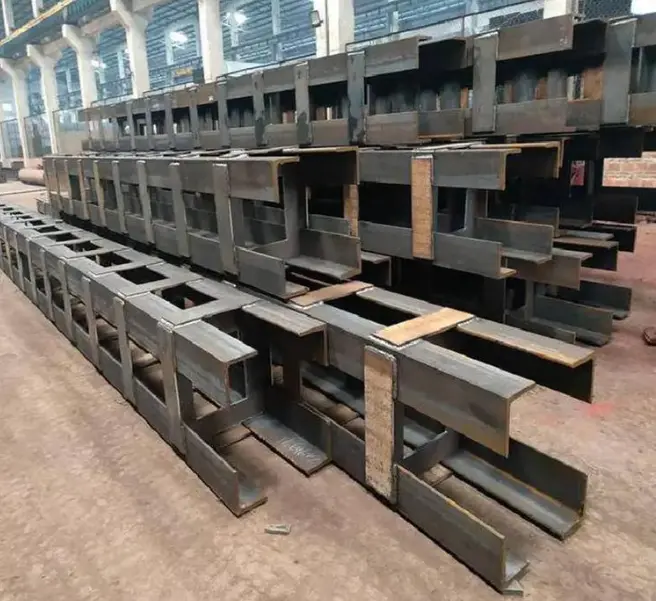

Tvarovaný oceľový konštrukčný stĺp

Tieto tvarované stĺpy z konštrukčnej ocele sú vyrobené na základe konštrukčných plánov, skutočného usporiadania miesta a špecifických požiadaviek na nosnosť. S použitím národných štandardných profilov z konštrukčnej ocele a oceľových dosiek ako surovín prechádzajú sériou prispôsobených procesov – vrátane rezania, ohýbania, spájania a zvárania, vyrovnávania, pripevnenia základných dosiek a styčníkových dosiek, opracovania otvorov a antikoróznej povrchovej úpravy – na vytvorenie neštandardných, jedinečne tvarovaných nosných stĺpov.

Definícia a konfigurácia produktu

I. Definícia produktu

1. Základná definícia

Tvarovaný oceľový stĺp sa vzťahuje na vertikálny nosný oceľový prvok s prierezom, ktorý nespadá do štandardných kategórií obdĺžnikových, kruhových alebo konvenčných H-nosníkov. Tieto stĺpy sú vyrobené zvarením viacerých oceľových doskových prvkov, konštrukčných častí a/alebo oceľových rúr. Používajú sa predovšetkým v aplikáciách, ako sú rohy budov, skryté stenové stĺpy, architektonické prvky, priestory s veľkým rozpätím a konštrukcie obytných alebo verejných budov, kde sa vyrovnávajú požiadavky na nosnosť konštrukcie s architektonickými priestorovými a estetickými potrebami.

2. Spoločné klasifikácie prierezov

V tvare L (rohový stĺp): Navrhnutý pre rohy budov; zložený z dvoch prvkov; lícuje so stenami bez toho, aby vyčnieval do vnútorného priestoru.

V tvare T (okrajový stĺp): Používa sa v strede stien alebo pozdĺž chodieb; zložený z troch prvkov; ponúka vyvážené rozloženie záťaže.

Krížový (stredový stĺp): Používa sa ako hlavný stĺp v budove; obsahuje štyri symetrické prvky; ponúka vysokú odolnosť proti bočnému zaťaženiu a seizmické vlastnosti.

Stĺpy v tvare Z, kosoštvorce a viacprvkové mriežkové stĺpy: Navrhnuté pre zložité pôdorysy, veľké rozpätia a konzolové konštrukcie.

Kompozitné tvarované stĺpy: Vytvorené spojením štvorcových alebo okrúhlych rúrok s T-profilmi alebo H-nosníkmi; hlavná voľba pre výškové a vysoko zaťažené aplikácie. · Variabilné / zakrivené neštandardné stĺpy: Navrhnuté pre architektonický štýl fasády a zakrivené obvodové steny; priemer alebo šírka stĺpca sa mení pozdĺž dĺžky.

3. Materiály a aplikácie

·Primárne materiály: Q235B, Q355B (štandardné projekty); Nízkoteplotné / vysokoseizmické aplikácie: Q355NL, Q355GJ.

·Kľúčové vlastnosti: Štíhle stĺpové nohy, skryté v stenách, vysoké využitie priestoru, vysoká tuhosť spoja a flexibilný dizajn.

II. Štandardný konfiguračný balík

(I) Telo stĺpca

1.Hlavné profily nôh: Štvorcové/kruhové duté profily, T-profily, H-profily alebo hrubé oceľové plechy, zostavené a zvárané na základe konštrukcie prierezu; štandardná hrúbka nohy 8–50 mm; pomer výšky k hrúbke nohy ≤ 4 (limit kódu).

2.Vnútorný výstužný systém

oPriečne vystužovacie krúžky/dosky: Zabráňte lokálnemu vybočeniu; rozstup určený návrhom zaťaženia.

oVertikálne výstužné rebrá: Sústredené na viacramenných spojoch a zónach spojov nosník-stĺp na rozloženie napätia.

3. Segmentová spojovacia štruktúra: Extra dlhé stĺpy vyrobené v segmentoch; obvodové tupé zvary (zvary I. stupňa so 100% ultrazvukovým testovaním); továrenská predmontáž, po ktorej nasleduje spájanie na mieste.

(II) Príslušenstvo koncového pripojenia

1. Základová doska stĺpa (spodný koniec): Oceľová doska štvorcového alebo vlastného tvaru, hrúbka 16–60 mm; obsahuje kotviace skrutky (M20–M64), výstužné rebrá a kotviace platne na pripevnenie k betónovému základu.

2. Horná doska stĺpika / Koncová doska (horný koniec): Plochá koncová doska, skosená koncová doska alebo vlastná prírubová doska; má predvŕtané otvory pre skrutky alebo zvarové úkosy na pripojenie k stĺpom hornej úrovne alebo oceľovým nosníkom.

3.Koncová doska: Utesňuje hornú a spodnú časť kolóny, aby sa zabránilo vniknutiu vody a nečistôt; plne zvarené pre úplné utesnenie.

(III) Príslušenstvo kĺbov

1. Konzolové / styčníkové dosky: Konzolové konzoly alebo spojovacie dosky privarené k bokom neštandardného stĺpa na podporu oceľových nosníkov, priehradových nosníkov alebo výstužných prvkov. 2. Prstencové alebo bočné spojovacie dosky sú usporiadané pozdĺž vonkajších okrajov nôh stĺpa, ktoré obsahujú viacsmerné spojenia oceľových nosníkov a pripevnenia rámov závesov.

3. Šmykové svorníky sú navrhnuté pre betónom opláštené alebo betónom vyplnené stĺpy špeciálneho tvaru z oceľových rúrok, zvyšujúce spojenie medzi oceľou a betónom.

(IV) Ochrana proti korózii, nátery a ochranné opatrenia

1. Odstraňovanie hrdze: Celoplošné otryskanie alebo pieskovanie na stupeň Sa2,5.

2. Náterový systém

o Štandardná ochrana proti korózii: Epoxidový základný náter bohatý na zinok + medzináter + vrchný náter; celková hrúbka suchého filmu: 80–160 μm.

o Prostredie s vysokou koróziou (pobrežné/chemické): Žiarové zinkovanie; hrúbka zinkového povlaku ≥ 85 μm.

3. Protipožiarna ochrana: Aplikácia protipožiarnych náterov (tenkovrstvové alebo hrubovrstvové typy) v priestoroch s požiadavkami na požiarnu bezpečnosť.

(V) Inštalačný spotrebný materiál

· Spojovacie skrutky: Štandardné skrutky a vysokopevnostné skrutky triedy 8,8/10,9 (pre spoje nosník-stĺp).

· Prídavný zvárací materiál: Zvárací drôt a elektródy kompatibilné so základným kovom.

· Polohovacie komponenty, dočasné spojovacie dosky a zdvíhacie oká (predinštalované vo výrobe).

(VI) Zložené a odvodené konfigurácie

1. Stĺp z oceľových rúr špeciálneho tvaru vyplnený betónom: Telo stĺpa má predtvarované injektážne a odvzdušňovacie otvory; odlievanie betónu C30/C40/C50 na mieste výrazne zvyšuje nosnosť.

2. Stĺp špeciálneho tvaru zapuzdrený do betónu: Pozdĺžna výstuž a strmene sú usporiadané na vonkajšej strane nôh stĺpa, po ktorých nasleduje debnenie a betónovanie; poskytuje požiarnu odolnosť, nepriepustnosť a zvýšenú tuhosť.

3. Mriežkový stĺp špeciálneho tvaru: Montáž viacerých oceľových profilov s doskami alebo šnurovaním; navrhnuté pre ľahké a dlhodobé aplikácie.

III. Kompletný dodací list

1. hlavné teleso špeciálne tvarovaného oceľového stĺpa (vrátane výstuh, koncových dosiek a zdvíhacích očiek);

2. Základné dosky, horné dosky, prírubové dosky a súvisiace výstuhy;

3. Kotviace skrutky, konštrukčné skrutky a dištančné dosky;

4. Konzoly, spojovacie dosky a oká;

5. Hotové komponenty s úplným náterom alebo galvanizáciou;

6. Certifikáty zhody výrobkov, špecifikácie materiálov, správy o kontrole zvarov a záznamy o kontrole rozmerov.

IV. Kľúčové rozdiely od konvenčných kruhových/štvorcových stĺpcov

· Cross-section: Non-standard multi-limb composite section; fits flush against walls without protruding corners; circular/square columns feature standard, solid cross-sections.

· Konfigurácia: Viacsmerné spojovacie dosky a viacnásobné sady výstuh sa dodávajú štandardne na špeciálne tvarovaných stĺpoch; kruhové stĺpy typicky využívajú jednoduché koncové dosky a základové dosky.

· Použitie: Špeciálne tvarované stĺpy vyrovnávajú architektonické priestorové požiadavky s nosnosťou konštrukcie; kruhové stĺpy uprednostňujú axiálnu nosnosť, torznú odolnosť a nízku odolnosť voči vetru.

Hlavné výhody

1. Flexibilná geometria: Tvarované konštrukčné oceľové stĺpy môžu byť prispôsobené do akéhokoľvek neštandardného tvaru, dokonale zapadajúce do zložitých architektonických štruktúr a rohových umiestnení.

2. Presná nosnosť: Konštrukcie sú optimalizované tak, aby spĺňali špecifické požiadavky na excentrické zaťaženie, bočné sily a nosnosť v špeciálnych spojovacích bodoch.

3. Priestorová prispôsobivosť: Vhodné pre scenáre, kde nie je možné inštalovať konvenčné stĺpy, ako sú tesné priestory, nepohodlné rohy a striedavé úrovne podlahy.

4. Monolitická konštrukcia: Prefabrikovaná ako jeden celok v továrni, zaisťujúca štrukturálnu integritu, vysokú tuhosť a vynikajúcu stabilitu.

5. Prispôsobenie na požiadanie: Materiály, rozmery, výšky a spojovacie príslušenstvo je možné prispôsobiť špecifickým plánom.

6. Všestranné aplikácie: Ideálne pre neštandardné továrenské konštrukcie, komunálne oceľové konštrukcie, mezanínové konštrukcie, podpery zariadení a špecializované stĺpy pre architektonické prvky.

Rozlišovanie zvýraznení

I. Výhody architektonického priestoru

1. Zarovná sa s rozložením stien; žiadne vyčnievajúce vnútorné stĺpy. Stĺpy v tvare L, T a krížové stĺpy sú v jednej rovine s strižnými stenami alebo rohmi výplňových stien, čím sa eliminujú výčnelky, ktoré zaberajú využiteľnú podlahovú plochu. Naproti tomu z povrchu steny vyčnievajú okrúhle rúrky, H-nosníky a štvorcové rúrky, ktoré zasahujú do pôdorysov a umiestnenia nábytku; tvarované stĺpy sú preferovanou voľbou pre obytné a prefabrikované verejné budovy.

2. Prispôsobuje sa nepravidelným architektonickým formám. Schopný vytvárať zakrivené, uhlové, variabilné a polygonálne kompozitné stĺpy, ľahko uľahčujúce zakrivené obvodové steny, jedinečné fasády a konzolové rohové konštrukcie. Štandardné okrúhle, štvorcové a H-nosníky sú pevné, takže náklady na ich úpravu do vlastných tvarov sú neúmerne vysoké.

3. Optimalizované využitie priestoru. Tieto stĺpy zapustené do steny pri zachovaní ekvivalentnej nosnosti šetria využiteľnú podlahovú plochu – ponúkajú výraznú výhodu pre developerov nehnuteľností pri znižovaní prideľovania „spoločnej plochy“ (pomery zdieľaného priestoru).

II. Štrukturálne výkonnostné výhody

1. Viacsmerné zdieľanie záťaže. Kompatibilné s krížovým usporiadaním, kde sa zbiehajú viaceré lúče, a s viacramennými kompozitnými prierezmi; primárne nosníky, sekundárne nosníky a diagonálne výstuhy sa môžu pripojiť na všetky štyri strany. Nosnosť v spojoch nosník-stĺp je lepšia ako u jednoduchých kruhových alebo štvorcových stĺpov. Zatiaľ čo okrúhle rúrky umožňujú 360° spojenie lúčov, je ťažké ich vložiť do vnútorných stien; H-lúče sú obmedzené na dva ortogonálne smery spojenia (silné a slabé osi).

2. Silná seizmická integrita: Obsahuje viacramenný kompozitný oceľový plech s hustými vnútornými výstuhami. V kombinácii s betónom liatym na mieste alebo prefabrikovaným betónom tvorí integrovanú oceľovo-betónovú konštrukciu, ktorá ponúka vysokú bočnú tuhosť a vynikajúcu odolnosť proti šmyku, čo poskytuje výrazné výhody v zónach s vysokou seizmickou intenzitou.

3. Flexibilný prierez a hrúbka steny: Umožňuje miestne úpravy hrúbky dosky alebo šírky ramena na optimalizáciu konštrukčného výkonu na základe meniacich sa vertikálnych zaťažení pozdĺž výšky stĺpa; naproti tomu kruhové alebo štvorcové duté profily vyžadujú výmenu celého člena, aby sa zmenil priemer, čo má za následok vyššie náklady na úpravu.

III. Konštrukčné a integračné rozdiely

1. Bezproblémová integrácia s prefabrikovanými a odlievanými systémami: Ramená stĺpov môžu byť zabudované do stien s predinštalovanými výstužnými alebo šmykovými kolíkmi, čo umožňuje priame zaliatie betónom na vytvorenie kompozitného stĺpa. To ponúka oveľa väčšiu všestrannosť ako bežné systémy oceľových stĺpov (ako sú oceľové rúry plnené betónom alebo železobetón).

2. Detail spojov na požiadanie: Dosky a konzoly môžu byť zvarené presne tam, kde sa spájajú nosníky, bez toho, aby boli obmedzené tvarom prierezu stĺpa; kruhové alebo štvorcové časti vyžadujú zložitejšie spracovanie, ako je inštalácia upínacích objímok alebo rezanie otvorov.

3. Flexibilná segmentácia: Umožňuje jednoduché prechody priemerov medzi vysokými a nízkymi úrovňami, aby sa prispôsobili rôznym zaťaženiam podlahy; rozmery prierezu je možné upraviť po poschodí bez toho, aby bolo potrebné meniť špecifikácie primárneho materiálu pre celý stĺp.

IV. Estetické výhody a výhody špecifické pre aplikáciu

1. Skrytá konštrukcia: Stĺp je skrytý v stene, výsledkom čoho je čistá vonkajšia fasáda bez odhalenej oceľovej konštrukcie; kruhové a štvorcové stĺpy sú zvyčajne odkryté – často používané v krajinných prvkoch alebo na štadiónoch – a nemožno ich skryť.

2. Neporovnateľné pre rohy a jedinečné geometrie: Ideálne pre rohy budov, okraje svetiel a nepravidelné umiestnenia schodísk, kde sa do rozloženia hodia iba stĺpy v tvare L; konvenčné typy stĺpov sú často nevhodné pre tieto konfigurácie.

V. Porovnanie nákladov a životného cyklu

Silné stránky

Projekty obytných a prefabrikovaných strižných stien: Šetrí prácu a materiály pri stavebných prácach (omietka a sekundárne konštrukčné prvky), čo vedie k nižším celkovým nákladom; eliminuje potrebu drahého vlastného obkladu alebo dekoratívneho krytu pre zložité tvary.

Slabé stránky

Samostatné vonkajšie stĺpy alebo otvorené priestory s veľkým rozpätím: Náklady na materiál a výrobu sú vyššie ako náklady na kruhové duté profily, vďaka čomu sú v týchto špecifických aplikáciách menej ekonomické.

VI. Presné umiestnenie a diferenciácia konkurenčných produktov

· Oceľové stĺpy prierezu H: Štandardné konštrukcie, otvorené priemyselné zariadenia;

· Stĺpy s kruhovým dutým prierezom (CHS): Priestory s veľkým rozpätím, vysoké stĺpy, vonkajšie krajinné štruktúry;

· Stĺpy štvorcového dutého profilu (SHS): Pravidelné konštrukcie malého rozmeru, jednoduché podpery;

· Oceľové stĺpy na mieru: prefabrikované bytové jednotky, konštrukcie strižných stien, nepravidelné architektonické riešenia, skryté rohové stĺpy.

Proces výroby tvarovaných oceľových stĺpov

I. Rezanie materiálu

1. Overte kvalitu materiálu pri dodaní dosky; sploštiť a vyrovnať oceľové dosky Q235B/Q355B.

2. Rezanie komponentov (hlavné/vedľajšie prírubové dosky, výstuhy, základové dosky, spojovacie dosky) na vyvinuté rozmery pomocou CNC plameňových alebo plazmových rezacích strojov; súčasne vykonávať skosenie hrán.

3. Allow for weld shrinkage; použite šablóny na rozloženie a rezanie nepravidelných alebo neštandardných častí.

II. Predúprava komponentov

Brúste hrany a rohy malých dielov (výstuhy, spojovacie dosky), aby ste odstránili otrepy; označte čiary rozloženia na častiach vyžadujúcich vložené šmykové kolíky.

III. Montáž a tvarovanie prípravku (základný proces)

1. Nastavte špecializované montážne prípravky/prípravky; stanovte základne polohy na základe typu prierezu (L, T, krížový alebo mnohouholníkový).

2. Umiestnite dosky hlavnej príruby a zaistite ich svorkami; kontrolné rozstupy prírub, zvislosť a rozmery prierezu.

3. Nainštalujte vnútorné priečne výstuhy a zvislé rebrá do dutiny vo vrstvách; dočasne zaistite bodovými zvarmi.

Zostavte nepravidelné stĺpy s premenlivým prierezom v segmentoch; predmontovať prechodové časti (rôzne šírky) samostatne.

IV. Hlavné zváranie

1. Vykonajte viacprechodové zváranie na hlavných švoch s použitím zvárania pod tavivom (SAW) alebo zvárania v ochrannej atmosfére CO2.

2. Uprednostnite elektrotroskové zváranie pre vnútorné uzavreté rebrá.

3. Klasifikujte zvary v zónach spojenia nosník-stĺp ako stupeň I; označte dokončené zvary pre následné nedeštruktívne skúšanie (NDT).

V. Korekcia po zváraní

Správne krútenie a bočné ohýbanie spôsobené zváraním pomocou kombinácie ohrevu plameňom a mechanických nástrojov; regulácia priamosti stĺpov a geometrických tolerancií prierezu; eliminovať deformácie spôsobené namáhaním pri zváraní.

VI. Koniec obrábania

Obidva konce stĺpa opracujte čelným frézovaním alebo podlahovým vyvrtávaním, aby ste zabezpečili rovinnosť a kolmosť; pre stĺpy spojené s prírubou, otvory pre strojné skrutky a čapy (drážky). VII. Montáž a zváranie príslušenstva

1. Namontujte a privarte základové dosky a horné dosky vlastného tvaru k hriadeľu stĺpa; plne privarte zodpovedajúce výstuhy k základovým doskám.

2. Umiestnite a zvarte vonkajšie konzoly, príchytné dosky a spojovacie dosky pre primárne a sekundárne nosníky podľa súradníc výkresu.

3. Zdvíhacie oká z dielenského zvárania.

VIII. Vŕtacie operácie

Použite CNC vŕtacie stroje na vŕtanie otvorov pre vysokopevnostné skrutky a kotviace skrutky, čím zabezpečíte, že presnosť otvoru bude spĺňať normy.

IX. Nedeštruktívne testovanie (NDT)

Vykonajte 100 % ultrazvukové testovanie (UT) na zvaroch I. stupňa; vykonávať kontroly vzoriek na zvaroch II. stupňa podľa špecifikácií; prepracovať a znova skontrolovať prípadné nevyhovujúce zvary.

X. Odstraňovanie hrdze a ochrana proti korózii

Vykonajte celkové otryskanie na stupeň Sa2,5; aplikujte štandardný epoxidový základný náter bohatý na zinok, medzináter a vrchný náter; aplikovať protipožiarny náter v určených protipožiarnych zónach; aplikujte žiarové zinkovanie tam, kde si to podmienky prostredia vyžadujú.

XI. Označovanie, kontrola a skladovanie

Označte komponenty číslami osí, úrovňou podlahy a orientáciou inštalácie; vykonávať komplexné kontroly rozmerov, zvarov a ochrany proti korózii; vydať dokumentáciu na zabezpečenie kvality a balík na odoslanie.

XII. Špecializované procesy pre jedinečné/tvarované stĺpce

1. Zakrivené stĺpy v tvare variabilného prierezu: Tvarujte zakrivené dosky pomocou ohýbacích prípravkov; vykonať skúšobnú montáž v segmentoch pred konečným zváraním uzáveru.

2. Oceľovo-železobetónové tvarové stĺpy: Predinštalujte šmykové trny na vonkajšiu stranu stĺpa; rezervné otvory pre injektáž a odvzdušnenie.

3. Viacčlenné mriežkové tvarované stĺpy: Zmontujte hlavné prvky s doskami laty alebo šnurovaním do segmentov; dodávať v segmentoch na montáž na mieste.

XIII. Krátke porovnanie: Tvarované oceľové stĺpy vs. stĺpy s kruhovým dutým prierezom (CHS)

1. Stĺpy CHS: Valcovanie plechu s následným zváraním obvodovým švom; Tvarované stĺpy: Montáž viacerých dosiek, tvarovanie na báze prípravkov a početné výstužné rebrá.

2. Stĺpy CHS: Jednoduché čelné sústruženie; Tvarované stĺpy: Viaceré nepravidelné čelné plochy vyžadujúce rozsiahle frézovanie čelných plôch.

Kľúčové parametre výkonu

I. Geometrické parametre

1. Bežné tvary prierezu: stĺpy v tvare L, v tvare T, krížové, polygonálne kompozitné a zakrivené stĺpy s premenlivým prierezom; hrúbka dosky príruby/stojiny: 8–60 mm; šírka jednej končatiny: 100–600 mm.

2. Finished product tolerances

· Rovnosť kolóny: ≤L/1000;

· Rozmerová odchýlka prierezu: ±2–3 mm;

· Kolmosť čela: ≤ 1/10 hrúbky končatiny.

3. Dĺžka jedného segmentu: Štandardná 9 m/12 m; segmentované spájanie používané pre extra vysoké stĺpy.

II. Mechanické parametre materiálu

Hlavné materiály: Q235B, Q355B.

Poznámka: Q355NL sa odporúča pre nízkoteplotné projekty s kvalifikovaným výkonom pri nízkych teplotách.

III. Kľúčové štrukturálne výkonnostné charakteristiky

1. Charakteristika tuhosti: Viacramenný kompozitný profil; momenty zotrvačnosti v smeroch X a Y možno flexibilne nastaviť zmenou šírky ramena a hrúbky dosky; lepšia bočná a šmyková odolnosť v porovnaní so štandardnými štvorcovými dutými profilmi (SHS) alebo H-nosníky; vhodné na integráciu s šmykovými stenami.

2. Seizmické vlastnosti: Obsahuje vnútorné pozdĺžne a priečne výstužné rebrá; vysoká tuhosť kĺbov; vysoko vhodné pre zóny s vysokou seizmickou intenzitou; možno zaliať betónom a vytvoriť tak železobetónové stĺpy, čím sa viac ako zdvojnásobí nosnosť.

3. Prispôsobivosť: Umožňuje lokálne zmeny hrúbky steny a šírky ramien; prierez je možné podľa potreby upraviť pozdĺž výšky stĺpika; ponúka značné ekonomické výhody pre konštrukcie s väčším zaťažením na horných podlažiach a ľahším zaťažením na spodných podlažiach.

4. Odolnosť proti vetru: Žiadna expozícia pri zabudovaní do stien (zaťaženie vetrom zanedbateľné); pre vystavené neštandardné stĺpy je odolnosť proti vetru vyššia ako u kruhových rúr, ale nižšia ako u H-nosníkov.

IV. Parametre kvality zvaru

1. Spoje nosník-stĺp a primárne spojové zvary: Zvary I. stupňa; 100% ultrazvukové testovanie (UT).

2. Sekundárne rebrové zvary: zvary II. stupňa; 20 % náhodná kontrola cez UT; mechanické vlastnosti zvaru zodpovedajú alebo prevyšujú vlastnosti základného kovu.

V. Špecifikácie proti korózii a ohňovzdornosti

1. Stupeň odstraňovania hrdze: Celkové otryskanie na Sa2,5;

2. Štandardný náter: Epoxidový základný náter bohatý na zinok + medzináter epoxidovej sľudy z oxidu železitého + vrchný náter; celková hrúbka suchého filmu: 80–160 μm;

3. Pobrežná antikorózna ochrana: Žiarové zinkovanie ≥85 μm;

4. Ohňovzdornosť: 1–3 hodiny požiarnej odolnosti s použitím kompatibilných tenkovrstvových alebo hrubovrstvových intumescentných náterov spomaľujúcich horenie.

VI. Špecifikácie pripojenia

1. Základová doska stĺpa: Doska zákazkového tvaru (hrúbka 16–60 mm) s kotviacimi skrutkami M20–M64;

2. Spojenie nosníka so stĺpom: vysokopevnostné skrutky triedy 8,8/10,9;

3. Oceľovo-betónový kompozitný stĺp: Φ19 šmykové kolíky privarené k vonkajšej strane stĺpa na zvýšenie pevnosti spojenia medzi oceľou a betónom.

VII. Ďalšie špecifikácie pre oceľovobetónové stĺpy

Betónové opláštenie (vnútorné/vonkajšie): Typicky triedy C30, C40 alebo C50; teleso stĺpa obsahuje predtvarované injektážne a odvzdušňovacie otvory.

VIII. Ako rozlíšiť medzi tromi typmi produktov?

· Stĺp s kruhovým dutým prierezom (CHS): Izotropné vlastnosti, nízka odolnosť proti vetru, vhodný pre exponované konštrukcie s dlhým rozpätím;

· H-profilová oceľ: Odlišné silné a slabé osi, štandard pre priemyselné výrobné rámy;

· Tvarovaný konštrukčný oceľový stĺp: Flexibilný prierez, skrytý v stenách, nastaviteľná obojsmerná tuhosť, špecializovaný na prefabrikovanú bytovú výstavbu.
