Okrúhly oceľový stĺp

Okrúhle oceľové stĺpy sú zvislé nosné konštrukčné prvky zložené predovšetkým z kruhových dutých oceľových rúr. V strojárskych aplikáciách odolávajú hlavne axiálnemu tlaku a zároveň zvládajú ohybové momenty, torzné momenty a iné kombinované zaťaženia v závislosti od konštrukčnej konfigurácie. Tieto stĺpy môžu byť vyrobené pomocou bezšvíkových alebo zváraných kruhových oceľových rúrok; špecifické parametre, ako je priemer rúrky, hrúbka steny, trieda materiálu a detaily pripojenia – sú určené na základe projektovaného zaťaženia, rozpätia, výšky budovy, podmienok inštalácie a prevádzkového prostredia. Ponuka produktov presahuje rámec samotnej rúrkovej karosérie a zahŕňa komplexný systém komponentov, ako sú základné dosky, krycie dosky, výstuhy, konzoly, styčné dosky, príruby, spojovacie dosky, vysokopevnostné skrutky a zdvíhacie zariadenia.

Zákazkové inžinierstvo v kombinácii s kompletnými konfiguráciami pripojenia na splnenie rôznych potrieb projektov oceľových konštrukcií：

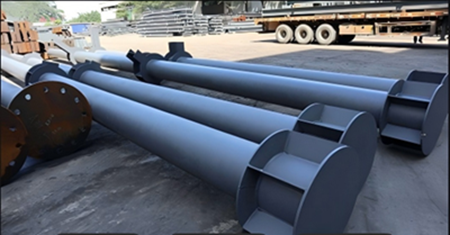

Okrúhle oceľové stĺpy sú vyrábané na špecifické dĺžky a detaily pripojenia na základe konštrukčných konštrukčných výkresov. Systém obsahuje hlavné rúrkové teleso, horné a spodné koncové spoje, spojovacie príslušenstvo a pomocné komponenty, usporiadané do piatich modulov: telo stĺpa, rozhranie základne stĺpa/základu, spojenie uzáveru stĺpa, spojenie nosníka so stĺpom a pomocné príslušenstvo. Špecifikácie sú zvyčajne označené ako φD×t×L, kde D predstavuje vonkajší priemer, t hrúbku steny a L dĺžku komponentu (napr. φ219×8×6000 označuje vonkajší priemer 219 mm, hrúbku steny 8 mm a dĺžku 6000 mm). Štandardné vonkajšie priemery zahŕňajú φ89, 114, 165, 219, 273, 325, 426, 530, 630 a väčšie veľkosti, pričom hrúbka steny je voliteľná na základe požiadaviek projektu.

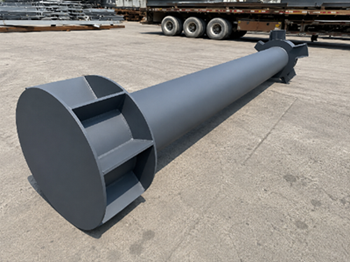

V prípade extra dlhých stĺpov sa môže použiť segmentová výroba na prispôsobenie sa dopravným, zdvíhacím a konštrukčným obmedzeniam na mieste, so spojmi vytvorenými pomocou prírub alebo zváraných spojov. Základy stĺpov môžu byť vybavené základovými doskami, kotviacimi skrutkami, podložkami a vyrovnávacími komponentmi v závislosti od typu základu; vrcholy stĺpov môžu byť vybavené krycími doskami, spojovacími držiakmi alebo prírubami; a spoje medzi nosníkmi a stĺpmi môžu zahŕňať konzoly, styčníkové dosky, spojovacie dosky alebo svorky - ako je uvedené na výkresoch - na pripojenie rúrkového stĺpa k horným konštrukciám, ako sú oceľové nosníky, priehradové nosníky alebo priestorové rámy.

Kľúčové výhody a predajné body kruhových oceľových konštrukčných stĺpov:

1. Vyvážené rozloženie zaťaženia, vylepšená štrukturálna stabilita

Kruhový prierez zaisťuje rovnomerné rozloženie zaťaženia vo všetkých smeroch, vďaka čomu je ideálny pre axiálne stlačenie a viacsmerné zaťaženie.

2. Elegantný vzhľad, estetický vzhľad

Hladký, zakrivený profil ponúka sofistikovaný vzhľad, ktorý vyvažuje nosnosť konštrukcie s celkovou architektonickou estetikou.

3. Nízka odolnosť proti vetru, vhodné pre vonkajšie projekty

Kruhový profil minimalizuje odpor vetra, vďaka čomu je vhodný pre vonkajšie konštrukcie, ako sú prístrešky, pergoly a štadióny.

4. Dutá konštrukcia, pohodlná preprava a zdvíhanie

Optimalizuje rovnováhu medzi nosnosťou a vlastnou hmotnosťou, pričom spĺňa konštrukčné požiadavky, uľahčuje prepravu, zdvíhanie a inštaláciu na mieste.

5. Všestranné antikorózne možnosti pre zložité prostredia

Podporuje rôzne antikorózne úpravy – ako je striekanie a žiarové zinkovanie – čo umožňuje riešenia prispôsobené špecifickým prostrediam, ako je vlhké alebo vonkajšie prostredie.

6. Prispôsobenie na základe výkresov, flexibilné prispôsobenie projektu

Prispôsobiteľné špecifikácie – vrátane vonkajšieho priemeru, hrúbky steny, dĺžky, spojovacích dosiek, základných dosiek a zabudovaných častí – spĺňajú rôznorodé potreby projektov oceľových konštrukcií.

Štandardizovaný pracovný postup spracovania zabezpečujúci kvalitu hotových kruhových oceľových stĺpov:

Kruhové oceľové stĺpy sú konštrukčné komponenty vyrobené na mieru; ich kvalita závisí nielen od surového oceľového materiálu, ale aj od kritických etáp spracovania, akými sú rezanie, valcovanie, zváranie, vyrovnávanie, montáž spojov a antikorózna úprava.

Kľúčové kroky výroby a spracovania zahŕňajú:

Kontrola surovín → Rozloženie a rezanie → Valcovanie a tvarovanie → Zváranie tela stĺpov → Kontrola zvarov → Zaobľovanie a vyrovnávanie → Spracovanie koncov a úkosov → Montáž základných dosiek, vrchných dosiek a spojov → Spojovacie zváranie → Rezanie otvorov a konečné zarovnanie → Odstraňovanie hrdze a antikorózna úprava → Finálna kontrola, označovanie, balenie a preprava.

Bezšvíkové kruhové stĺpy sa vyrábajú ďalším spracovaním hotových bezšvíkových oceľových rúr. Zvárané kruhové stĺpy zahŕňajú ďalšie kroky, ako je rezanie oceľových plechov, valcovanie a pozdĺžne zváranie, vďaka čomu sú obzvlášť vhodné pre projekty vyžadujúce veľké priemery, hrubé steny alebo neštandardné rozmery.

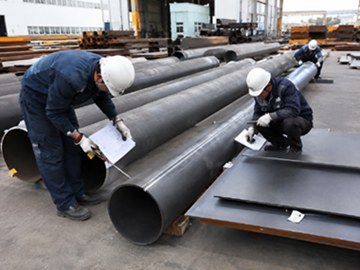

Po zváraní sa vykonáva nedeštruktívne skúšanie (NDT) na príslušných zvaroch podľa konštrukčných špecifikácií; hotový komponent prechádza výstupnou kontrolou, ktorá zahŕňa rozmerovú presnosť, kvalitu zvaru a celistvosť antikorózneho náteru. Triedy zvarov, kontrolné pomery a akceptačné kritériá pre rôzne projekty sa určia v súlade s konštrukčnými dokumentmi a platnými normami.

Primárne oblasti použitia pre stĺpy z kruhových oceľových rúrok:

Budovy z oceľových konštrukcií:

Vertikálne nosné prvky pre priemyselné závody, sklady a prefabrikované oceľové konštrukcie.

Veľké priestory:

Oceľové stĺpy a konštrukčné podpery pre štadióny, výstavné centrá, budovy s dlhým rozpätím, dopravné terminály atď.

Prístrešky a chodníky:

Prístrešky vstupu do budovy, oceľové chodníky, spojovacie chodby a súvisiace nosné konštrukcie.

Záhradná architektúra:

Krajinné pergoly, dekoratívne stĺpy, fasády budov a iné projekty vyžadujúce rovnováhu štrukturálnej integrity a estetického dizajnu.

Mestské a dopravné inžinierstvo:

Použiteľné na komunálne stavby, mostné stavby, stĺpiky zvodidiel atď., na základe inžinierskeho návrhu.

Špecializované projekty oceľových konštrukcií:

Pre projekty zahŕňajúce vysoké výšky, dlhé rozpätia, viacsmerné spoje alebo zložité spoje možno špecifikácie kruhových rúrkových stĺpov a podrobný návrh spojov určiť pomocou štrukturálnej analýzy. Rozsah použitia uvedený v pôvodnej produktovej dokumentácii zahŕňa priemyselné závody, mosty, miesta, komunálne zariadenia, terénne úpravy a prefabrikované budovy.

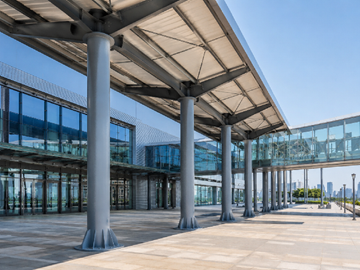

Prípadová štúdia: Okrúhle oceľové rúrkové stĺpy pre vstupný prístrešok a spojovaciu chodbu výstaviska:

Moderné výstavné centrum využíva pri vchode oceľový prístrešok s dlhým rozpätím, ktorý je napojený na chodbový systém budovy. Projekt si vyžadoval vertikálnu podporu pre prístrešok a chodby a zároveň vyžadoval vysoké štandardy pre architektonickú estetiku, cirkulačný priestor a celkový vizuálny vplyv; následne boli ako primárne nosné prvky zvolené kruhové oceľové rúrkové stĺpy.

Kruhové rúrkové stĺpy sa vyznačujú čistým, efektívnym profilom, ktorý vytvára súdržný architektonický jazyk popri sklenených stenách a modernej oceľovej strešnej konštrukcii. Konštrukčne sú stĺpy ukotvené k základu pomocou základových dosiek a výstužných prvkov, pričom ich horné časti sa pripájajú k oceľovým nosníkom a strešnej konštrukcii a tvoria tak kompletný nosný systém pre prístrešok.

FAQ

Otázka: Môžu byť prispôsobené?

áno. Kruhové rúrkové stĺpy je možné prispôsobiť na základe technických výkresov týkajúcich sa vonkajšieho priemeru, hrúbky steny, dĺžky, materiálu a typu pripojenia. Poskytujeme aj podpornú výrobu pre základné dosky, horné dosky, výstužné dosky, spojovacie dosky, konzoly, príruby, zapustené diely atď. V prípade mimoriadne dlhých komponentov môže byť výroba vykonaná v sekciách – v závislosti od prepravných a inštalačných požiadaviek – so spojmi vytvorenými pomocou prírub alebo zváraním.

Otázka: Ako je zabezpečená konzistentná kvalita?

Výrobný proces zahŕňa fázy, ako je kontrola surovín, rezanie, zváranie, zaobľovanie a vyrovnávanie, montáž spojov, vŕtanie otvorov, antikorózna úprava a kontrola finálneho produktu. Nedeštruktívne testovanie (NDT) sa vykonáva po zváraní v súlade s konštrukčnými špecifikáciami. V štádiu hotového výrobku sa overuje rozmerová presnosť, kvalita zvaru a antikorózne nátery; komponenty sú potom pred uložením na sklad alebo odoslaním označené.

Otázka: Je doprava spoľahlivá?

Kruhové oceľové stĺpy môžu byť vyrobené v sekciách na základe dĺžky a podmienok projektu, s využitím prírubových alebo zváraných spojov. Hotové komponenty sú označené, skontrolované a zabalené na odoslanie, čo uľahčuje manipuláciu s extra dlhými komponentmi.
