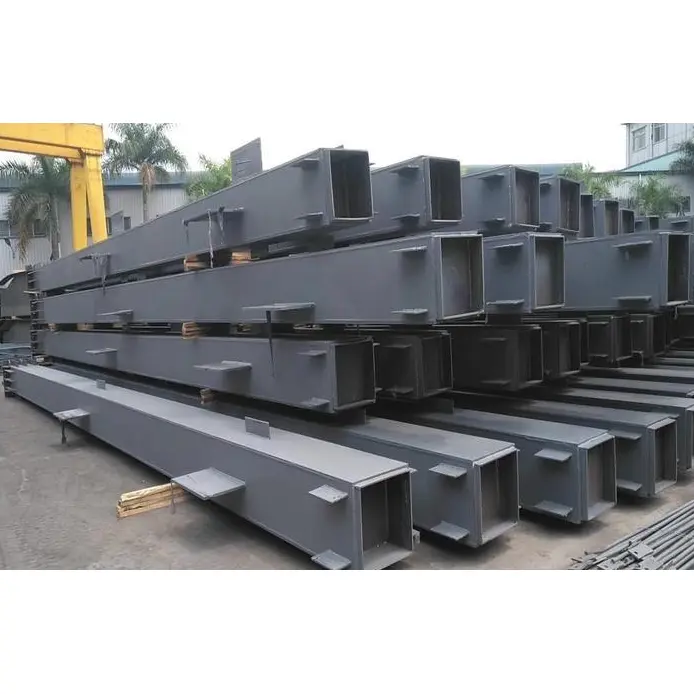

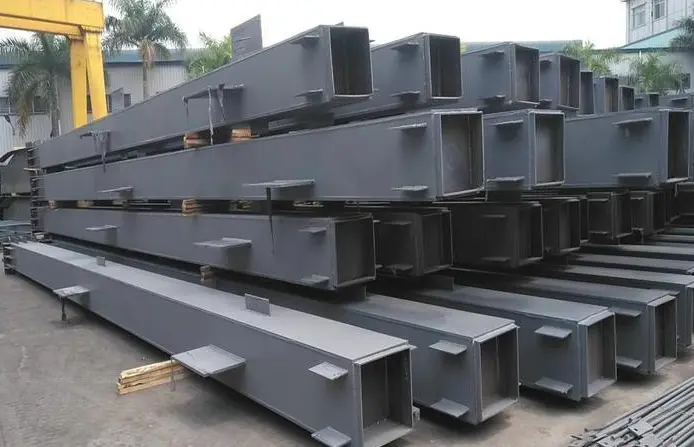

Štvorcový dutý oceľový stĺp

Štvorcový dutý konštrukčný oceľový stĺp je typ nosného stojana s uzavretým prierezom krabicového tvaru. Predstavuje nákladovo najefektívnejší primárny vertikálny podporný komponent pre ľahké až stredne veľké projekty oceľových konštrukcií. Na rozdiel od štrukturálnych charakteristík H-nosníkov - ktoré zvyčajne vykazujú smerové nosné vlastnosti - tento štvorcový oceľový stĺp má uzavretý, zváraný prierez. Tento dizajn zaisťuje vyváženú nosnosť v oboch smeroch, pričom ponúka čistý, štvorcový vzhľad a nižšiu vlastnú hmotnosť.

Základy produktu a kompletná konfigurácia

1. Princípy formovania

- Výber základného materiálu: Starostlivo vyberáme bežné, vysokokvalitné konštrukčné oceľové dosky – konkrétne triedy Q235B a Q355B – dostupné na trhu. Tieto suroviny sa vyznačujú nízkou úrovňou nečistôt; ich húževnatosť a štrukturálna pevnosť plne zodpovedajú národným stavebným normám, čím sa eliminujú potenciálne budúce riziká, ako je praskanie alebo korózia, priamo od zdroja.

- Pracovný postup spracovania: Štvorcový dutý konštrukčný oceľový stĺp je vyrobený z plochých oceľových dosiek ako suroviny. Tieto dosky sú ohnuté a spojené do tvaru uzavretého štvorcového rúrkového profilu. Stĺpy prechádzajú náročným dokončovacím procesom, ktorý zahŕňa presné rezanie, mechanické vyrovnávanie, zváranie základovej dosky, vŕtanie spojovacích otvorov, odstránenie hrdze a antikorózny povrchový náter.

- Štrukturálne vlastnosti: Štruktúra uzavretého boxového prierezu je celkovo kompaktná a jednotná. Hriadeľ stĺpa zostáva dokonale rovný s nulovou odchýlkou ​​v ohybe a rozloženie vnútorného napätia je rovnomerné, čo mu umožňuje stabilne odolávať vertikálnym tlakovým zaťaženiam a priečnym torzným silám.

2. Kompletný balík doručenia

- Štandardné komponenty: Hotové štvorcové telo stĺpa, zosilnená pevná oceľová základná doska a pevné výstužné dosky.

- Pomocné materiály: Spojovacie dosky vyrobené na mieru, upevňovacie skrutky s vysokou pevnosťou a spojovacie styčné dosky (oká).

- Výhoda dodávky: Všetky komponenty sú vyrábané súbežne ako jednotná súprava zaisťujúca dokonalú rozmerovú kompatibilitu. Nie je potrebné samostatne kupovať ďalšie príslušenstvo; kompletný balík pripravený na inštaláciu sa dodáva v jednej zásielke, čo umožňuje okamžitú inštaláciu na mieste.

3. Core Application Areas

- Ľahké priemyselné budovy: Malé až stredne veľké továrne na oceľové konštrukcie, sklady, jednoduché výrobné dielne a vonkajšie prístrešky.

- Prefabrikované dočasné zariadenia: Modulárne bývanie na stavenisku, podporné stĺpy pre prefabrikované ohradenia staveniska a dočasné stavebné plošiny.

- Obchodná a občianska infraštruktúra: Nízkopodlažné komerčné budovy, prístrešky pre autá, malé oceľové krajinné konštrukcie a mestské podporné konštrukcie.

Aké sú hlavné odlišujúce vlastnosti v porovnaní s podobnými produktmi?

1. Vyvážená obojsmerná nosnosť

Štvorcová rúrka s uzavretým prierezom má podobné momenty zotrvačnosti v oboch smeroch, čím prekonáva inherentnú slabosť tradičných oceľových profilov s otvoreným prierezom (ktoré zvyčajne vykazujú anizotropnú pevnosť). To zaisťuje, že schopnosti kompresného, ​​bočného posunutia a torzného odporu sú súčasne maximalizované. Dizajnéri sú zbavení potreby vykonávať dodatočné výpočty pre obojsmerné rozdiely zaťaženia, vďaka čomu je produkt vhodný pre rôzne montážne polohy – vrátane rámových stĺpov a obvodových nosných podpier – a efektívne zjednodušuje celkovú schému konštrukčného návrhu.

2. Ľahká štruktúra

Za predpokladu ekvivalentnej nosnosti je vlastná hmotnosť štvorcového dutého oceľového stĺpa výrazne nižšia ako u H-nosníkov alebo betónových stĺpov. To nielen znižuje náklady na liatie základov a zmierňuje zaťaženie podkladovej pôdy, ale umožňuje aj použitie ľahšieho zdvíhacieho zariadenia a znižuje náklady na prácu na mieste. V dôsledku toho je veľmi vhodný pre malé až stredne veľké projekty ľahkých oceľových konštrukcií s obmedzeným rozpočtom.

3. Elegantná a čistá estetika

Konštrukčné prvky sú dokonale štvorcové a rovné, s plochými povrchmi bez ostrých vyčnievajúcich hrán, čím je zabezpečená výrazná vizuálna jednotnosť. Či už sa používajú ako vonkajšie nosné stĺpy alebo ako vonkajšie stĺpy obložené dekoratívnymi panelmi, bez problémov sa integrujú do dizajnu, pričom vyvažujú konštrukčnú funkčnosť s architektonickou estetikou, aby splnili estetické požiadavky komerčných, rezidenčných a krajinných projektov.

4. Vyššia tolerancia pre chyby inštalácie

Hotové výrobky spĺňajú prísne výrobné štandardy pre rovnosť a rovinnosť čelnej plochy a dodávajú sa so štandardizovanými predvŕtanými otvormi a skosenými hranami. To zaisťuje vysokú toleranciu pre chyby zarovnania počas montáže na mieste, čím sa eliminuje potreba, aby stavebný personál vykonával časovo náročné brúsne alebo korekčné práce. Dokonca aj začiatočníci môžu rýchlo dokončiť montážne úlohy, čím sa citeľne zrýchli celkový harmonogram výstavby.

5. Rôzne antikorózne riešenia

Prispôsobené rôznym prevádzkovým prostrediam – vrátane suchých vnútorných priestorov, exponovaných vonkajších priestorov a vlhkých pobrežných oblastí – ponúkame tri odlišné antikorózne riešenia: náter, žiarové zinkovanie a predgalvanizované spracovanie oceľových pásov. Klienti si môžu vybrať ľubovoľne na základe svojho projektového rozpočtu a zamýšľaného prevádzkového prostredia, čím sa zabezpečí dlhodobá odolnosť proti oxidácii, korózii dažďovou vodou a erózii tlakom vetra, čím sa predĺži životnosť oceľových stĺpov.

6. Komplexný rozsah špecifikácií

Udržujeme pripravené zásoby rôznych štandardných veľkostí a zároveň ponúkame neštandardné služby prispôsobenia – vrátane vlastných dĺžok, špecifických hrúbok stien, jedinečne tvarovaných výrezov a špecializovaného zvárania ušných platničiek – aby sme splnili rôzne projektové požiadavky. Menšie veľkosti sú vhodné pre aplikácie, ako sú malé prístrešky a prefabrikované konštrukcie, zatiaľ čo väčšie veľkosti sú schopné zvládnuť požiadavky na veľké zaťaženie stredne veľkých priemyselných závodov, čím komplexne pokrývajú potreby obstarávania na rôznych úrovniach projektov.

Aké sú výhody našich techník spracovania?

1. Presné dimenzovanie a rezanie

Naše štvorcové duté oceľové stĺpy sú spracované pomocou CNC rezacieho zariadenia, aby sa zabezpečilo presné dimenzovanie dosiek a rúrok. Prísne kontrolujeme kolmosť koncových plôch, výsledkom čoho sú hladké rezy bez otrepov bez problémov s vylamovaním hrán, čím je zaručená presnosť zarovnania konštrukčných prvkov priamo od zdroja.

2. Vystužené základové dosky s plným penetračným zváraním

Každý stĺp je rovnomerne vybavený zosilnenou pevnou základovou doskou. Používame proces obvodového zvárania s úplnou penetráciou, aby sme zabezpečili husté a robustné zvary. Tým sa eliminujú kvalitatívne nedostatky, ako je neúplná fúzia alebo troskové inklúzie, čím sa posilní štrukturálna stabilita spojenia základne stĺpa a základu a zabráni sa oddeleniu základovej dosky v podmienkach vysokého zaťaženia.

3. Špecializované sekundárne spracovanie

Prísne dodržiavame konštrukčné plány a vykonávame presné postupy prispôsobenia – vrátane vŕtania spojovacích otvorov, zvárania pripevňovacích náušníkov a frézovania koncových úkosov – so všetkými parametrami spracovania porovnávanými s národnými normami, aby sa zabezpečilo bezproblémové zarovnanie medzi skrutkami a doskami počas montáže na mieste.

4. Viacstupňové odstraňovanie hrdze a antikorózny náter

V súlade so špecifikovaným antikoróznym plánom používame kombináciu mechanického čistenia a techniky otryskania, aby sme z povrchu ocele dôkladne odstránili okuje a hrdzavé vrstvy. Ihneď po odstránení hrdze aplikujeme viacvrstvový náterový systém – pozostávajúci zo základných a vrchných náterov – alebo vykonáme žiarové zinkovanie, aby sa zabránilo sekundárnemu hrdzaveniu základného materiálu.

Výkon a technické špecifikácie

1. Referenčné normy

- Špecifikácia pre za studena tvarované uzavreté oceľové profily: GB/T 6728

- Norma pre navrhovanie oceľových konštrukcií: GB 50017-2017

2. Mechanické vlastnosti

3. Špecifikácie bežných zásob

- Štandardné dĺžky strán: 40 × 40 mm, 50 × 50 mm, 60 × 60 mm, 80 × 80 mm, 100 × 100 mm, 120 × 120 mm, 150 × 150 mm, 200 × 200 mm;

- Kompatibilné hrúbky steny: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;

- Štandardné dĺžky: 2m–12m; podporuje zákazkové rezanie na akýkoľvek špecifikovaný rozsah dĺžok bez minimálneho prahu objednávky pre vlastné dĺžky.

4. Referenčné parametre sekcie (100×100×4 mm)

- Plocha prierezu: 1536 mm² (15,36 cm²)

- Teoretická jednotková hmotnosť: 12,06 kg/m

- Konštrukčné charakteristiky: Vyvážená obojsmerná odolnosť v ohybe a torzi; vynikajúca stabilita pri axiálnom stlačení; vhodné pre veľkú väčšinu konštrukčných aplikácií ľahkých rámov.

5. Kritériá návrhu konštrukcie

- Konštrukčné výhody: Má uzavretú štruktúru krabicového prierezu; ponúka vynikajúcu odolnosť voči priečnemu posunu a krúteniu v porovnaní s oceľovými profilmi s otvoreným prierezom, čím účinne zmierňuje bočný tlak vetra a vonkajšie seizmické sily.

- Návrhové prahové hodnoty: pomer štíhlosti komponentu (λ) ≤ 150; táto hodnota spĺňa kritické návrhové limity („červené čiary“) pre tenkú oceľ v občianskej výstavbe a pre stredne veľké priemyselné budovy, vďaka čomu je vhodná pre konštrukčné štandardy rôznych nosných rámových stĺpov.

6. Tolerancie prevzatia rozmerov hotového výrobku

- Rozmerová odchýlka: Odchýlky v dĺžke strany a hrúbke steny prísne dodržiavajú limity predpísané národnými normami pre oceľové profily tvarované za studena.

- Presnosť priamosti: Celková priamosť konštrukčného prvku musí byť ≤ 1/1000 jeho celkovej dĺžky, čím sa účinne eliminujú problémy, ako je skrútenie alebo zošikmenie.

- Požiadavky na čelnú plochu: Zrezané čelné plochy sú udržiavané tak, aby boli dokonale rovné a kolmé – bez nakláňania alebo vrúbkovania – čím sa zabezpečí presné lícovanie počas inštalácie.

7. Antikorózne procesy a parametre trvanlivosti

- Striekací náter: Obsahuje dvojvrstvovú aplikáciu základného a vrchného náteru s kontrolovanou hrúbkou suchého filmu 80–120 μm. Táto možnosť je ideálna pre suché vnútorné prostredie a ponúka optimálnu rovnováhu medzi výkonom a cenovou efektívnosťou.

- Žiarové zinkovanie: Môže sa pochváliť hrúbkou zinkového povlaku ≥ 65 μm, čo poskytuje maximálnu odolnosť voči oxidácii a korózii. Vo vonkajšom prostredí zaisťuje táto úprava životnosť 8 až 15 rokov.

- Vopred pozinkované pásové štvorcové potrubie: Samotný základný materiál je vybavený vopred aplikovaným zinkovým povlakom, ktorý ponúka stabilné, základné antikorózne vlastnosti. Vďaka tomu je cenovo výhodnou voľbou pre jednoduché projekty z tenkej ocele.

8. Vhodnosť prostredia a prevádzkové podmienky

Naše štvorcové duté oceľové stĺpy sú navrhnuté tak, aby dlhodobo stabilne fungovali v teplotnom rozsahu -20 °C až +60 °C. Vo svojej podstate sú odolné voči seizmickým silám a tlaku vetra, zostávajú neovplyvnené extrémne vysokými alebo nízkymi teplotami. Tieto stĺpy sú vhodné na nasadenie v širokej škále prostredí vrátane uzavretých vnútorných priestorov, vonkajších vonkajších prostredí a vlhkých pobrežných oblastí.

Prečo si vybrať HAISHENG?

1. Priamy predaj z továrne na zdroj

Ako skúsený domáci výrobca štvorcových dutých oceľových stĺpov prevádzkuje HAISHENG päť najmodernejších inteligentných výrobných základní nachádzajúcich sa v mestách Tianjin, Fujian, Shandong a Hubei. Nezávisle riadime celý životný cyklus výroby – od rezania, zvárania a hĺbkového spracovania až po antikoróznu úpravu – a zabezpečujeme tak dodávateľský reťazec priamo k zákazníkovi bez prirážok. Či už ide o nákupy v malých sériách alebo veľkoobjemové vývozy kontajnerov, ponúkame kupujúcim skutočné, najnižšie ceny zo závodu, čím umožňujeme efektívnu kontrolu nad rozpočtami na obstarávanie projektov.

2. Prísny systém kontroly kvality

Zaviedli sme komplexný mechanizmus kontroly kvality od začiatku do konca, ktorý pokrýva celý proces – od príjmu surovín až po expedíciu hotových výrobkov. Suroviny sú individuálne overované podľa ich materiálových certifikátov; počas výrobnej fázy vykonávame náhodné kontroly rozmerov a vykonávame nedeštruktívne testovanie zvarov; nakoniec všetky hotové výrobky prechádzajú jednotnou kontrolou na overenie priamosti a hrúbky antikorózneho náteru. Všetky produkty prísne dodržiavajú národné normy GB/T 6728 a GB 50017-2017. Dôsledne odstraňujeme problémy s kvalitou, ako sú deformácie, zlé zváranie a korózia, čím pomáhame klientom vyhnúť sa – pri zdroji – problémom, ako sú prepracovanie inštalácie na mieste a neúspech pri kontrole akceptácie projektu.

3. Podpora pre viacrozmerné prispôsobenie

Na rozdiel od typických dodávateľov jednotlivých produktov dokážeme vykonávať neštandardné rezanie, zákazkové dierovanie, zváranie ušných plechov a špecializované antikorózne úpravy na základe konštrukčných výkresov. Dodávame štandardné štvorcové stĺpy s dutými profilmi zo skladu – ideálne pre prístrešky, sklady a jednoduché konštrukčné projekty – a zároveň ponúkame zákazkové vysokovýkonné stĺpy so skriňovým prierezom, ktoré spĺňajú požiadavky zložitých projektov, ako sú stredne veľké továrne a výškové pomocné oceľové konštrukcie. To poskytuje komplexné riešenie, ktoré uspokojuje štandardizované obstarávanie aj potreby personalizovaného prispôsobenia.

4. Komplexná podpora exportu

S dlhoročnými odbornými znalosťami v odvetví exportu oceľových konštrukcií udržiavame špecializovaný zámorský projektový tím dobre oboznámený so štandardmi inžinierskeho obstarávania v regiónoch vrátane juhovýchodnej Ázie, Strednej Ázie, Afriky a Južnej Ameriky. Poskytujeme kompletnú dokumentáciu o colnom odbavení, certifikáty kontroly kvality a správy o materiáloch. Podporujeme prispôsobené exportné balenie a využívame stabilné cezhraničné logistické kanály a zároveň ponúkame viacjazyčnú technickú podporu na zjednodušenie procesu obstarávania a dodania pre našich medzinárodných klientov.

5. Mechanizmus dlhodobej podpory po predaji

Predpredajné služby zahŕňajú pomoc s výberom špecifikácií a prispôsobením nákladu; počas procesu predaja poskytujeme aktuálne informácie o výrobe a stave expedície; a po predaji ponúkame bezplatné poradenstvo pri inštalácii a podporu pri riešení problémov. V prípade akýchkoľvek problémov s kvalitou súvisiacich so samotným produktom poskytujeme záručné a údržbové služby. Ďalej ponúkame našim partnerom dlhodobú technickú podporu, vrátane pomoci pri stavebných úpravách a výmenách komponentov.

FAQ

1. Otázka: Ako si môžem vybrať medzi štvorcovými oceľovými stĺpmi s dutým profilom a oceľovými stĺpmi s nosníkom H?

Odpoveď: Štvorcové duté oceľové stĺpy rozkladajú zaťaženie rovnomerne v dvoch smeroch, vyznačujú sa čistým estetickým vzhľadom, majú nižšiu hmotnosť a ponúkajú vynikajúcu nákladovú efektívnosť. Najvhodnejšie sú pre ľahké až stredne veľké továrne, sklady, vonkajšie prístrešky, prístrešky pre autá, prefabrikované modulové budovy a nízkopodlažné občianske stavby. Naopak, stĺpiky s H nosníkmi sú vhodnejšie pre výškové, veľkorozponové a ťažké priemyselné budovy. Klienti si môžu flexibilne vyberať na základe špecifických požiadaviek na zaťaženie a rozpočtových obmedzení.

2. Otázka: Ako si mám vybrať medzi triedami ocele Q235B a Q355B?

Odpoveď: Materiál Q235B ponúka nižšie náklady a vynikajúcu húževnatosť, vďaka čomu je plne vhodný pre projekty s nízkou záťažou, ako sú prístrešky, prefabrikované domy a malé sklady. Q355B je vysoko pevný materiál s vynikajúcimi kompresnými a nosnými schopnosťami, vďaka čomu je vhodný pre stredne veľké projekty oceľových konštrukcií zahŕňajúce priemyselné závody s veľkým zaťažením, vonkajšie oblasti vystavené vysokému tlaku vetra a pobrežné oblasti náchylné na koróziu.

3. Otázka: Ktoré antikorózne procesy sú najvhodnejšie pre konkrétne scenáre aplikácie? Aká je záručná doba?

Odpoveď: Pre suché vnútorné prostredie sa odporúča striekanie, pretože ponúka najlepšiu nákladovú efektívnosť. Pre štandardné vonkajšie podmienky je preferovanou voľbou žiarové zinkovanie, ktoré poskytuje životnosť 8 až 15 rokov. Pre jednoduché dočasné konštrukcie je životaschopnou možnosťou štvorcové potrubie vyrobené z pozinkovanej pásovej ocele. Za normálnych prevádzkových podmienok – a s výnimkou poškodenia spôsobeného človekom – sa na striekané produkty vzťahuje záruka 1 až 3 roky, zatiaľ čo na žiarovo pozinkované produkty sa vzťahuje záruka 5 až 8 rokov.
