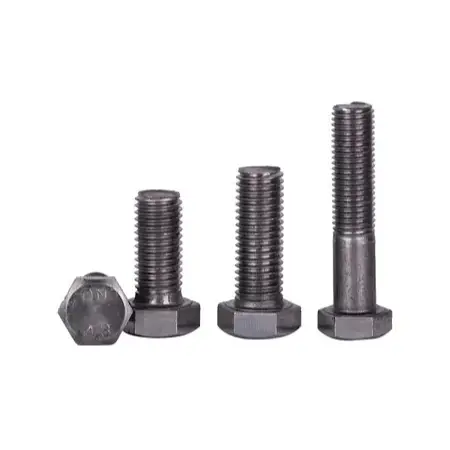

Štandardné oceľové spojovacie skrutky pre stavebníctvo

Základné definície a štandardné konfigurácie

Použiteľné normy: GB/T 5780 (trieda C – hrubá/komerčná trieda), GB/T 5782 (trieda A/B – presná/zušľachtená trieda)

I. Definície produktov

1. Popis

Štandardné oceľové spojovacie skrutky pre konštrukciu sú univerzálne spojovacie prvky používané na sekundárne spojenia a dočasné upevnenie. Nevyžadujú konštrukčné predpätie; namiesto toho prenášajú zaťaženie cez šmykový odpor drieku skrutky a tlak ložiska na kontaktných plochách spojených komponentov. Podľa výrobnej presnosti sú rozdelené do dvoch hlavných typov: trieda C (hrubá/komerčná trieda) a trieda A/B (presná/rafinovaná trieda).

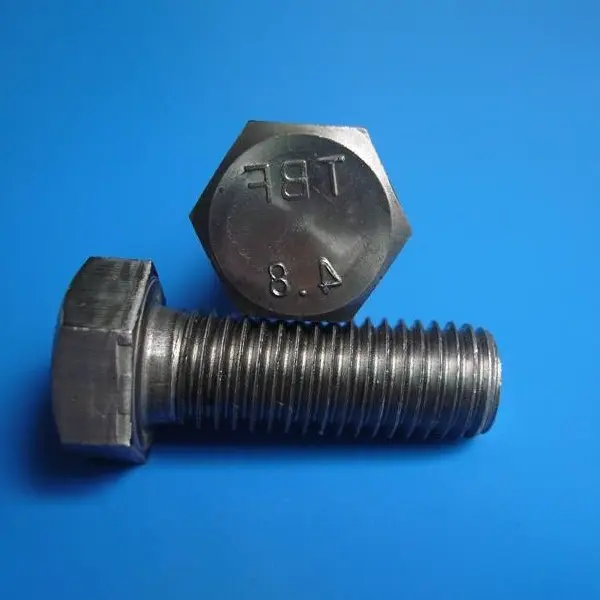

2. Silové stupne

Bežné známky: 4,6, 4,8 a 5,6. Ich pevnosť je výrazne nižšia ako pevnosť skrutiek s vysokou pevnosťou; nesmú sa používať v primárnych nosných spojoch alebo spojoch vystavených striedavým dynamickým zaťaženiam.

3. Bežné materiály

Hlavné telo je vyrobené z nízkouhlíkovej ocele alebo Q235, čo ponúka vysokú hospodárnosť a jednoduché spracovanie.

4. Rozsah špecifikácií

Menovité priemery: M10, M12, M16, M20, M22, M24; menovité dĺžky: 30–200 mm (na požiadanie prispôsobené).

Podrobnosti klasifikácie

Skrutky triedy C (hrubé/komerčné): Charakterizované nižšou výrobnou presnosťou, väčšími toleranciami drieku a väčšími vôľami v otvoroch pre skrutky; umožňujú pohodlnú inštaláciu na mieste a sú najpoužívanejším typom v inžinierskych projektoch.

Skrutky triedy A/B (presná/zjemnená trieda): Vyznačujú sa vysokou presnosťou a tesnými vôľami, ktoré zaisťujú rovnomerné rozloženie zaťaženia; typicky používané pre základne zariadení a presné spájanie spojov.

II. Konfigurácia štandardnej zostavy

Štandardná zostava pre stavebné spojovacie skrutky: 1 skrutka + 1 šesťhranná matica + 1 plochá podložka; v závislosti od konkrétnych prevádzkových podmienok môžu byť pridané pružné podložky. 1. Štandardné telo skrutky so šesťhrannou hlavou; má štandardné hrubé závity a pevnú stopku bez sekcií so zmenšeným priemerom.

2. Štandardná zhodná šesťhranná matica; závity sú zarovnané pre bezpečné upevnenie.

3. Plochá podložka (štandardná): Umiestnená pod hlavou matice alebo skrutky, aby sa zväčšila plocha ložiska a zabránilo sa poškodeniu povrchu počas uťahovania.

4. Pružinová podložka (voliteľná): Inštaluje sa v oblastiach vystavených vibráciám, aby sa zabezpečilo elastické zaistenie; slúži len na zabránenie uvoľnenia a nezvyšuje nosnosť konštrukcie.

Štandardné konfigurácie zostavy:

· Základné: 1 skrutka + 1 matica + 1 plochá podložka (najbežnejšie)

· Proti uvoľneniu: 1 skrutka + 1 matica + 1 plochá podložka + 1 pružinová podložka

III. Povrchová úprava

1. Obyčajný / čierny oxid: Pre suché vnútorné prostredie; najnižšie náklady.

2. Žiarové zinkovanie: Pre vonkajšie, exponované, vlhké alebo korozívne prostredie; odolné voči hrdzi a trvanlivé.

3. Elektroforéza / Lakovanie: Dekoratívna úprava so základnou antikoróznou ochranou; bežne používané na ohrady a zábradlia.

IV. Aplikačné scenáre

1. Dočasná montáž a upevnenie komponentov.

2. Spoje pre sekundárne konštrukcie, ako sú zábradlia, rebríky, údržbárske plošiny, strešné/stenové obklady a podpery rúr.

3. Ľahké pomocné konštrukcie a nenosné ozdobné prvky.

V. Dodatočné body

1. Inštalácia: Možno utiahnuť pomocou štandardných ručných alebo elektrických kľúčov; žiadne špecifické požiadavky na počiatočné utiahnutie, konečné utiahnutie alebo kontrolu krútiaceho momentu.

2. Charakteristika: Umožňuje inštaláciu do mierne nadrozmerných otvorov; jednoduchá montáž/demontáž a opätovné použitie; náchylné na uvoľnenie v prostredí s vysokými vibráciami.

3. Obmedzenia: Prísne zakázané ako náhrada za vysokopevnostné skrutky v kritických nosných spojeniach, ako sú napríklad oceľové nosníky, stĺpy alebo nosníky žeriavov.

Aké sú kľúčové výhody štandardných oceľových spojovacích skrutiek pre stavebníctvo?

1. Nízke náklady, jednoduché obstaranie a vysoko všestranné.

2. Nevyžadujú sa žiadne špeciálne nástroje; inštaláciu je možné vykonať pomocou štandardného ručného kľúča.

3. Nízka pevnosť a nízke predpätie; slabá odolnosť voči vibráciám a pošmyknutiu.

4. možno opakovane rozobrať a znova zložiť; inštalácia a odstránenie sú pohodlné.

5. Sklon k deformácii pri zaťažení; nevhodné pre primárne ložné škáry oceľových konštrukcií.

Rozlišovanie zvýraznení

I. Hlavné výhody

1. Nízke náklady a vysoká nákladová efektívnosť

Suroviny a výrobné procesy pre tieto štandardné konštrukčné spojovacie skrutky sú jednoduché, výsledkom čoho je jednotková cena oveľa nižšia ako cena vysokopevnostných skrutiek; výrazne znižujú náklady pri použití na rozsiahle sekundárne spojenia alebo dočasné upevnenie.

2. Jednoduchá inštalácia s minimálnymi požiadavkami na vybavenie

Nie sú potrebné kalibrované momentové kľúče alebo špeciálne koncové uťahovacie zariadenie; postačia štandardné ručné alebo elektrické kľúče. Tento proces sa vyhýba zložitým krokom, ako je počiatočné utiahnutie, konečné utiahnutie alebo opätovná kontrola krútiaceho momentu, čo uľahčuje naučenie a vykonávanie.

3. Vysoká prispôsobivosť a tolerancia inštalácie

Veľká vôľa medzi skrutkou a otvorom (typická pre hrubé skrutky triedy C) umožňuje menšie zväčšenie otvoru a úpravy zarovnania na mieste, čím sa zjednodušuje montáž komponentov. Inštalácia je možná v akejkoľvek priestorovej orientácii bez obmedzených prístupových zón.

4. Flexibilná montáž/demontáž a možnosť opätovného použitia

Tieto skrutky sú navrhnuté tak, aby sa predišlo poškodeniu konštrukcie, dajú sa ľahko odstrániť a znova nainštalovať a ponúkajú vysokú rýchlosť obratu; sú obzvlášť vhodné pre dočasné upevnenie, oblasti vyžadujúce častú údržbu alebo komponenty podliehajúce budúcej úprave a výmene.

5. Jednoduchá konfigurácia a jednoduchá správa na mieste

Štandardná zostava pozostáva jednoducho zo skrutky, matice a plochej podložky. S menším počtom komponentov je nižšie riziko nesúladu alebo straty, čo zjednodušuje skladovanie zásob a správu požiadaviek na mieste.

II. Relatívne nevýhody

1. Žiadne konštrukčné predpätie; slabá odolnosť proti pošmyknutiu a vibráciám

Prenos zaťaženia sa spolieha výlučne na zaistenie závitu; ľahko sa uvoľňujú pri dynamickom zaťažení alebo opakovaných vibráciách a ich použitie v primárnych nosných alebo únavových spojoch je prísne zakázané.

2. Nízka pevnostná trieda

Prevažne stupeň 4,6 alebo 4,8; ich únosnosť v ťahu a šmyku je oveľa nižšia ako u vysokopevnostných skrutiek triedy 8.8 alebo 10.9, čo ich robí nevhodnými pre veľké zaťaženie alebo výrazné ohybové momenty. 3. Slabá tuhosť spojenia

Pri zaťažení sú komponenty vystavené väčšiemu sklzu a deformácii, čím nespĺňajú požiadavky na tuhosť pre spoje primárnej oceľovej konštrukcie.

III. Súhrn výberových kritérií

1. Uprednostňujte bežné skrutky pre: dočasné upevnenie, sekundárne konštrukcie (zábradlia, konzoly, obklady atď.), aplikácie so statickým zaťažením a miesta bez vysokých požiadaviek na protišmykovosť.

2. Vysokopevnostné skrutky vyberte pre: Trvalé spoje zahŕňajúce primárne nosné prvky (nosníky, stĺpy, žeriavové nosníky, priehradové nosníky atď.), dynamické zaťaženie, vysoké požiadavky na tuhosť a požiadavky na vysokú odolnosť proti sklzu.

Proces výstavby na mieste

Platná norma: GB 50205-2020. Platí pre bežné skrutky triedy C (hrubé) a triedy A/B (presné); pokrýva dva scenáre: dočasné upevnenie a trvalé konštrukčné spojenia.

I. Príprava stavby

1. Overenie materiálu: Skontrolujte špecifikácie skrutiek, dĺžku, stupeň pevnosti a povrchovú úpravu. Podľa potreby si vyžiadajte zodpovedajúce matice, ploché podložky a pružné podložky; skladujte ich organizovaným spôsobom a chráňte vlákna pred poškodením.

2. Príprava nástroja: Štandardné ručné kľúče, elektrické kľúče, uhlové brúsky, pilníky a značkovače; nie je potrebné žiadne zariadenie na kalibráciu krútiaceho momentu.

3. Kontrola komponentov: Vyčistite spojovacie plochy, aby ste odstránili prach, olej a uvoľnenú hrdzu. Skontrolujte spojovacie medzery dosiek; ak sú medzery príliš veľké, nainštalujte vyrovnávacie platne v súlade so špecifikáciami.

4. Kontrola zarovnania otvorov: Overte zarovnanie otvorov pre skrutky. Pre skrutky triedy C je povolené menšie vystružovanie, ale rezanie plynom na zväčšenie otvorov je prísne zakázané; nadmerné odchýlky vyžadujú nápravné opatrenia (napr. plnenie a opätovné vŕtanie).

II. Umiestnenie komponentov a dočasné upevnenie

1. Zdvihnite a zarovnajte oceľové komponenty; upraviť osi, výšku a rovinnosť; zabezpečte dočasnými podperami.

2. Dočasne zaistite polohu pomocou malého počtu skrutiek alebo unášacích kolíkov, aby ste zabránili celkovému posunutiu.

III. Vloženie skrutky

1. Vložte skrutky voľne; udržiavať konzistentnú orientáciu; nevkladajte ich nasilu kladivom.

2. Postup montáže: Hlava skrutky → Povrch dosky komponentu → Plochá podložka → (Pružinová podložka, ak je potrebná) → Povrch dosky iného komponentu → Matica. 3. Delený koniec pružnej podložky nesmie priliehať naplocho na dosadaciu plochu; tým je zabezpečená funkcia proti uvoľneniu.

IV. Upevňovacie operácie

1. Poradie upevnenia: Pre skupiny skrutiek na spojoch utiahnite symetricky od stredu smerom von; pri dlhých spojoch postupujte od stredu k obidvom koncom, aby ste predišli skrúteniu dosky alebo nerovnomernému rozloženiu napätia.

2. Požiadavky na upevnenie: Utiahnite, kým sa povrchy dosky tesne nedotýkajú; postačí mierne utiahnutie. Neexistujú žiadne špecifické požiadavky na počiatočné utiahnutie, konečné utiahnutie alebo limity krútiaceho momentu, ani nie je potrebná prísna kontrola predpätia.

3. Pri viacradovom usporiadaní skrutiek utiahnite každú skrutku jednotlivo a postupne; uistite sa, že žiadne skrutky nie sú vynechané alebo nedostatočne utiahnuté.

V. Vzhľadová úprava a ochrana hotových prác

1. Po upevnení odstráňte nečistoty a prebytočné kovové piliny z blízkosti spoja.

2. Skontrolujte dĺžku odkrytých závitov; štandard je 2-3 vlákna. Ak je odkrytá časť príliš dlhá alebo príliš krátka, nahraďte ju skrutkou vhodnej dĺžky.

3. Naneste opravnú antikoróznu farbu na odkryté závity a oblasti ovplyvnené rezaním alebo nárazom.

4. Chráňte hotové spoje pred silnými nárazmi alebo vonkajšími poruchami.

VI. Kontrola a akceptácia kvality

1. Komplexná vizuálna kontrola

· Skrutky, matice a podložky sú prítomné a správne namontované, bez chýbajúcich alebo nesprávne zarovnaných častí;

· Spojovacie plochy tesne priliehajú bez viditeľných medzier;

· Odkryté vlákna merajú 2–3 vlákna, spĺňajúce štandardy vizuálnej kvality;

· Žiadne stopy po kladive ani poškodenie závitu.

2. Funkčná kontrola

Vykonajte cielené náhodné kontroly v oblastiach vystavených vibráciám, aby ste sa uistili, že nedôjde k uvoľneniu.

VII. Stavebné zákazy

1. Prísne zakážte zväčšovanie alebo vytváranie otvorov rezaním alebo spaľovaním plynom;

2. Prísne zakázať nahrádzanie vysokopevnostných skrutiek obyčajnými skrutkami v primárnych nosných spojoch;

3. Pružné podložky sa nesmú inštalovať dozadu alebo vynechať;

4. V oblastiach vystavených častým vibráciám sa ako jediný prostriedok nosného spojenia nesmú používať bežné skrutky. Zjednodušený proces

Príprava stavby → Zarovnanie komponentov a dočasné upevnenie → Vloženie skrutiek + montáž podložiek a matíc → Symetrické utiahnutie → Kontrola vyčnievania závitu + antikorózna oprava → Preberacia kontrola

Kľúčové parametre výkonu

Normy: GB/T 5780, GB/T 5782, GB/T 3098.1; klasifikované na skrutky triedy C (hrubé) a skrutky triedy A/B (presné); bežné stupne pevnosti: 4,6, 4,8, 5,6.

I. Základný materiál a tvrdosť

1. Bežné materiály: Nízkouhlíková oceľ, Q235

2. Povrchová úprava: hladká povrchová úprava, čierny oxid, žiarové zinkovanie, elektroforéza

3. Rockwellova tvrdosť (HRC)

1. Stupne 4,6/4,8: ≤28 HRC

2. Stupeň 5,6: 22–32 HRC

II. Mechanické vlastnosti (minimálne hodnoty)

Poznámka: Bežné skrutky nie sú vystavené konštrukčnému predpätiu; prenos zaťaženia závisí od šmyku a ložiska.

III. Rozmerové a závitové tolerancie

1. Thread Precision

1. Skrutky triedy C (hrubé): 8 g (veľká tolerancia, značná vzdialenosť medzi skrutkou a stenou otvoru; najčastejšie používané na mieste)

2. Skrutky triedy A/B (presné): 6 g (vysoká presnosť, minimálna vôľa)

2. Tolerancia dĺžky: Menovitá dĺžka ±2 mm

3. Rovnosť drieku: ‰ (promile)

IV. Konštrukčné a montážne parametre

1. Vyčnievanie závitu: 2–3 závity vyčnievajúce za maticu po utiahnutí sa považujú za prijateľné

2. Montážne príslušenstvo

1. Štandard: Plochá podložka; pridaná pružinová podložka pre vibrujúce komponenty (slúži len na zabránenie uvoľnenia; nezvyšuje nosnosť)

3. Požiadavky na otvory

1. Skrutky triedy C (hrubé): Je povolené menšie zväčšenie otvoru na mieste pomocou pilníka; zväčšovanie rezaním plynom je prísne zakázané

2. Skrutky triedy A/B (presné): Zväčšovanie otvorov je prísne zakázané, aby sa zabezpečila presnosť lícovania

V. Výkonnostné charakteristiky

1. Protišmyková odolnosť: Bez predpätia; slabá odolnosť proti pošmyknutiu na kontaktných plochách; nevhodné pre kĺby vystavené striedavým dynamickým zaťaženiam alebo intenzívnym vibráciám

2. Opätovná použiteľnosť: Dá sa niekoľkokrát rozobrať a znova použiť

3. Tuhosť spojenia: Relatívne nízka tuhosť; náchylné na deformáciu sklzu pri zaťažení

VI. Rozsah platnosti

1. Štandardné oceľové spojovacie skrutky pre konštrukciu: Určené len na dočasné upevnenie, sekundárne konštrukcie a pomocné komponenty so statickým zaťažením

2. Zakázané použitie: Nesmie sa používať na primárne nosné spoje, ako sú spoje oceľového rámu medzi nosníkmi a stĺpmi, žeriavové nosníky alebo nosníky s dlhým rozpätím; nemôže nahradiť vysokopevnostné skrutky

FAQ

Q1: Aký je rozdiel medzi skrutkami triedy C a triedy A/B?

Odpoveď: Skrutky triedy C sú hrubé/komerčné s väčšími toleranciami drieku a väčšou vôľou medzi skrutkou a stenou otvoru. Sú najpoužívanejším typom na dočasné upevnenie a sekundárne konštrukcie, pretože umožňujú menšie úpravy zarovnania otvorov na mieste. Skrutky triedy A/B sú presné/rafinované triedy s tesnými vôľami a rovnomerným rozložením zaťaženia, ktoré sa používajú na základne zariadení a presné spoje.

Q2: Môžu sa namiesto vysokopevnostných skrutiek použiť bežné skrutky?

Odpoveď: Nie. Bežné skrutky (stupeň 4,6/4,8/5,6) nemajú žiadne konštrukčné predpätie, nízku pevnosť a slabú odolnosť voči sklzu a vibráciám. Je prísne zakázané ich používať v primárnych nosných spojoch, ako sú spoje oceľových nosníkov a stĺpov, žeriavové nosníky a nosníky s dlhým rozpätím. Pre všetky kritické konštrukčné spojenia sa musia použiť skrutky s vysokou pevnosťou (trieda 8,8/10,9).

Q3: Aký je účel pružinovej podložky?

Odpoveď: Pružinová podložka poskytuje elastické zaistenie, aby sa zabránilo uvoľneniu pri vibráciách. Inštaluje sa medzi plochú podložku a maticu. Pre štandardné aplikácie so statickým zaťažením postačuje samotná plochá podložka. Pre vibrujúce zariadenia, konštrukcie priľahlé k žeriavu alebo podmienky dynamického zaťaženia sa odporúča pružinová podložka, ktorá však stále neposkytuje rovnaký výkon proti uvoľneniu ako predpätie skrutiek s vysokou pevnosťou.

Q4: Môžu sa znova použiť bežné skrutky?

A: Áno. Na rozdiel od skrutiek s vysokou pevnosťou v strihu krútiaceho momentu je možné bežné skrutky viackrát rozobrať a znova použiť bez toho, aby sa znížila ich nosnosť, za predpokladu, že sa nepoškodia závity a driek. Vďaka tomu sú ideálne pre dočasné upevňovacie prvky, prístupové body údržby a komponenty podliehajúce budúcej úprave.

Q5: Ako si vybrať medzi hladkým povrchom, čiernym oxidom a žiarovým zinkovaním?

Odpoveď: Hladký povrch / čierny oxid je vhodný len pre suché vnútorné prostredie. Žiarové zinkovanie je potrebné pre vonkajšie vystavenie, vlhké podmienky alebo korozívne prostredie; poskytuje 8-10 rokov odolnosti proti korózii. Pre dekoratívne aplikácie so základnou ochranou proti korózii je k dispozícii elektroforéza.
