Ako môže kruhový dutý oceľový potrubný stĺp zlepšiť konštrukčný výkon a efektívnosť konštrukcie

HAISHENGposkytuje inžinierskyKruhový stĺp z dutej oceleriešenia pre oceľové budovy, priemyselné zariadenia, štadióny, chodníky, mosty, prístrešky a prefabrikované konštrukcie. Tieto stĺpy sú vyrobené z konštrukčnej ocele Q235B alebo Q355B a kombinujú kruhový nosný profil s flexibilným pripojením a možnosťami ochrany proti korózii pre náročné konštrukčné aplikácie.

Kruhový dutý oceľový potrubný stĺp je zvislý konštrukčný prvok určený na prenos zaťaženia z nadstavby na jej základ. Jeho dutá kruhová časť poskytuje vyvážené rozloženie zaťaženia, silnú axiálnu kompresiu, torznú odolnosť a relatívne nízky odpor vetra. V závislosti od požiadaviek projektu môžu byť stĺpy vyrobené z bezšvíkových alebo zváraných oceľových rúr a prispôsobené základovými doskami, výstuhami, spojovacími doskami, prírubami, zdvíhacím príslušenstvom a ochrannými nátermi. Tento článok vysvetľuje ich konštrukciu, kľúčové špecifikácie, výrobný proces, výhody, aplikácie a úvahy pri výbere.

Obsah

1. Čo je kruhový dutý oceľový potrubný stĺp?
2. Ako sa konfiguruje kruhový dutý oceľový potrubný stĺp?
3. Aké sú hlavné štrukturálne výhody?
4. Aké špecifikácie by mali kupujúci hodnotiť?
5. Ako sa vyrábajú kruhové duté oceľové rúrkové stĺpy?
6. Kde sa používajú kruhové duté oceľové rúrkové stĺpy?
7. Ako sa porovnáva s inými oceľovými stĺpmi?
8. Ako by si kupujúci mali vybrať správny stĺpec?
9. Často kladené otázky
10. Prečo spolupracovať s profesionálnym výrobcom?

Čo je kruhový dutý oceľový potrubný stĺp?

Kruhový dutý oceľový potrubný stĺp je vertikálny nosný konštrukčný prvok s dutým valcovým prierezom. Bežne sa vyrába z uhlíkovej konštrukčnej ocele alebo nízkolegovanej ocele a môže sa vyrábať buď ako bezšvíková rúra, alebo ako valcovaná a zváraná rúra.

Na rozdiel od pevného oceľového stĺpa, dutá konfigurácia znižuje nepotrebný materiál pri zachovaní silného konštrukčného profilu. Kruhová geometria rozdeľuje napätie po obvode a poskytuje stály odpor bez ohľadu na smer zaťaženia. Vďaka tomu je tento dizajn obzvlášť užitočný tam, kde môže na stĺpy pôsobiť kombinovaná axiálna kompresia, ohyb, krútenie, zaťaženie vetrom alebo excentrické sily.

Typická špecifikácia je vyjadrená akoφD × t × Lkde D predstavuje vonkajší priemer, t predstavuje hrúbku steny a L predstavuje dĺžku kolóny. Napríklad φ219 × 8 × 6000 označuje vonkajší priemer 219 mm, hrúbku steny 8 mm a dĺžku 6 m.

Ako sa konfiguruje kruhový dutý oceľový potrubný stĺp?

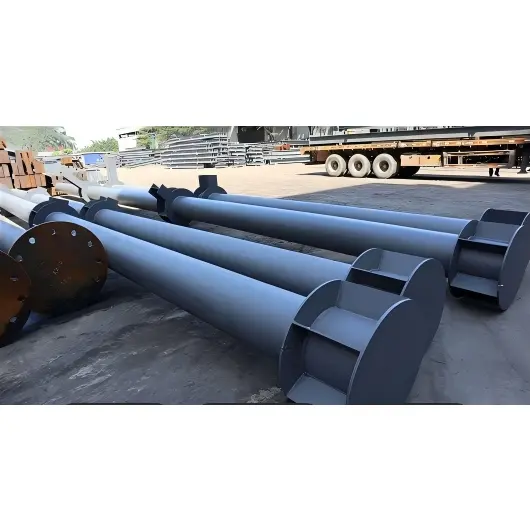

Konštrukčný potrubný stĺp je viac ako oceľová rúra. Pri mnohých projektoch kompletná zostava zahŕňa spojovacie a výstužné komponenty, ktoré umožňujú integráciu stĺpu so základmi, nosníkmi, strešnými systémami a inými konštrukčnými prvkami.

• Telo stĺpca:Primárna kruhová oceľová rúra vybraná podľa priemeru, hrúbky steny, dĺžky, triedy materiálu a konštrukčného zaťaženia.
• Základná doska:Zváraná oceľová doska, ktorá prenáša zaťaženie stĺpa na základ cez kotviace skrutky.
• Výstužné dosky alebo krúžky:Výstuž používaná tam, kde sa vyžaduje vyššie zaťaženie alebo lokálna odolnosť proti vybočeniu.
• Horná doska alebo príruba:Poskytuje spojovací bod pre nosníky, priehradové nosníky, horné stĺpy alebo iné konštrukčné komponenty.
• Spojovacie dosky a konzoly:Uľahčenie spojenia lúča so stĺpom alebo potrubia s potrubím.
• Vysokopevnostné skrutky:Používa sa na skrutkové konštrukčné spoje tam, kde to špecifikuje konštrukčný návrh.
• Ochranný náter:V závislosti od podmienok prostredia je možné aplikovať základný náter, medzivrstvu a vrchný náter alebo galvanizáciu.

V prípade extra dlhých konštrukcií môžu byť jednotlivé sekcie spojené aj pomocou zvárania, príruby alebo inej konfigurácie skonštruovaného spoja.

Aké sú hlavné štrukturálne výhody?

Vyvážené rozloženie zaťaženia

Kruhový prierez nemá konvenčnú silnú a slabú os. Jeho geometria rozdeľuje napätie okolo rúrky, vďaka čomu je vhodná pre konštrukcie vystavené zaťaženiu z rôznych smerov.

Silný kompresný a torzný výkon

Potrubné stĺpy sa často vyberajú pre aplikácie vyžadujúce značnú axiálnu zaťažiteľnosť a odolnosť voči torzným účinkom. Uzavretá dutá sekcia tiež poskytuje užitočnú konštrukčnú účinnosť tam, kde je dôležitá stabilita a viacsmerné zaťaženie.

Znížená expozícia vetrom

Zjednodušený valcový profil môže znížiť aerodynamický odpor v porovnaní s uhlovými konštrukčnými profilmi. Táto vlastnosť môže byť cenná pre exponované stĺpy v prístreškoch, chodníkoch, vežiach, konštrukciách štadiónov a iných vonkajších inštaláciách.

Efektívna inštalácia

V porovnaní s niektorými ťažšími konštrukčnými alternatívami môžu duté oceľové stĺpy ponúkať efektívny vzťah medzi pevnosťou a hmotnosťou. Továrenská výroba základných dosiek, spojovacích komponentov, otvorov a ochranných náterov môže tiež znížiť množstvo spracovania potrebného na stavenisku.

Architektonická flexibilita

Hladký cylindrický vzhľad funguje dobre, keď sú konštrukčné komponenty zámerne viditeľné. Kruhové stĺpy môžu preto kombinovať konštrukčné a architektonické funkcie v komerčných budovách, verejných zariadeniach, krajinných štruktúrach a moderných priemyselných projektoch.

Aké špecifikácie by mali kupujúci hodnotiť?

Výber konštrukčného stĺpika by mal začať technickými požiadavkami a nie jednoduchým výberom priemeru potrubia. Druh materiálu, hrúbka steny, dĺžka, konfigurácia pripojenia, podmienky zaťaženia, výrobné tolerancie a korózne prostredie ovplyvňujú konečnú špecifikáciu.

Napríklad informácie o produkte spoločnosti HAISHENG identifikujú Q235B a Q355B ako bežné druhy materiálov a poskytujú rozmery rúr vo formáte φD × t × L. Skutočné konštrukčné rozmery by sa mali vždy určiť z projektových výpočtov a platných konštrukčných noriem.

Ako sa vyrábajú kruhové duté oceľové rúrkové stĺpy?

Profesionálna výroba premení oceľovú rúru alebo platňu na hotovú konštrukčnú zostavu pripravenú na prepravu a inštaláciu. Riadený výrobný proces pomáha udržiavať rozmerovú presnosť, kvalitu zvaru, rovnosť a ochranu povrchu.

1. Kontrola surovín:Kontroluje sa trieda ocele, rozmery, stav povrchu a príslušná materiálová dokumentácia.
2. Rezanie:Rúry alebo oceľové plechy sa režú podľa požadovanej dĺžky stĺpa a výrobných výkresov.
3. Formovanie:Veľkopriemerové zvárané stĺpy môžu byť vyrobené valcovaním oceľového plechu do valcového tvaru s následným zváraním.
4. Koniec prípravy:Konce stĺpov môžu byť opracované alebo skosené, aby sa dosiahla požadovaná geometria spojenia.
5. Zostava komponentov:Základné dosky, horné dosky, výstuhy, konzoly, príruby a spojovacie dosky sú umiestnené podľa technických výkresov.
6. zváranie:Komponenty sa zvárajú pomocou vhodných výrobných postupov, pričom v prípade potreby sa aplikujú nedeštruktívne skúšky.
7. Vyrovnanie a korekcia:Deformácia zvaru a priamosť stĺpika sa kontrolujú a v prípade potreby korigujú.
8. Spracovanie otvoru:Skrutkové a úžitkové otvory sú vyvŕtané alebo spracované na špecifikované rozmery a miesta.
9. Povrchová úprava:Hrdzu a okuje je možné odstrániť otryskaním pred aplikáciou základného náteru a ochranného náteru.
10. Záverečná kontrola:Rozmery, spoje, zvary, stav náteru, značenie a balenie sú pred odoslaním skontrolované.

Pre stĺpy s veľkým priemerom poskytuje zváraná konštrukcia väčšiu flexibilitu v priemere a hrúbke steny. Bezšvíkové potrubné stĺpy môžu byť užitočné tam, kde sa uprednostňujú bezšvíkové konštrukcie a špecifické rozmerové požiadavky.

Kde sa používajú kruhové duté oceľové rúrkové stĺpy?

Kombinácia konštrukčného výkonu a čistej valcovej geometrie umožňuje týmto stĺpom slúžiť na inžinierske aj architektonické účely.

• Priemyselné závody:Používa sa ako vertikálne konštrukčné podpery v továrňach a výrobných zariadeniach.
• Štadióny a veľké haly:Vhodné pre konštrukcie, kde je dôležité viacsmerné zaťaženie a architektonický vzhľad.
• Chodníky a prístrešky:Hladký profil poskytuje praktické riešenie pre exponované vonkajšie podpery.
• Montované stavby:Komponenty vyrobené v továrni môžu zjednodušiť montáž a zlepšiť koordináciu konštrukcie.
• Mosty a mestské stavby:Použiteľné na vybrané móla, nosné prvky, stĺpiky zábradlia a súvisiace konštrukcie.
• Záhradná architektúra:Valcové stĺpy môžu poskytnúť konštrukčnú podporu pri zachovaní čistého vizuálneho vzhľadu.
• Výškové konštrukcie:Väčšie prvky CHS môžu byť skonštruované pre značné vertikálne a kombinované zaťaženie.

Ako sa porovnáva s inými oceľovými stĺpmi?

Rôzne konštrukčné profily slúžia rôznym inžinierskym účelom. Kruhový dutý profil by sa preto mal hodnotiť skôr podľa požiadaviek projektu, než by sa mal považovať za univerzálnu náhradu za H-profil alebo štvorcové/obdĺžnikové duté profily.

Príslušná časť závisí od konštrukčných výpočtov, požiadaviek na pripojenie, výrobných podmienok, dostupnosti materiálu, rozpočtu projektu a platných stavebných noriem.

Ako by si kupujúci mali vybrať správny stĺpec?

Pre obstarávacie tímy, inžinierov, dodávateľov a výrobcov oceľových konštrukcií môže jasná technická špecifikácia výrazne znížiť problémy s komunikáciou a oneskorenie pri cenovej ponuke.

1. Definujte návrhové zaťaženie:Poskytnite axiálne zaťaženie, ohybové momenty, torzné účinky, zaťaženie vetrom, seizmické podmienky a ďalšie relevantné informácie o návrhu.
2. Potvrďte rozmery:Zadajte vonkajší priemer, hrúbku steny, dĺžku a požadované rozmerové tolerancie.
3. Vyberte triedu materiálu:Q235B a Q355B sú bežné voľby, zatiaľ čo finálna trieda by mala spĺňať požiadavky na projektovanie.
4. Zistite podrobnosti o pripojení:Uveďte rozmery základnej dosky, usporiadanie kotevných skrutiek, požiadavky na príruby, miesta pripojenia nosníkov a detaily výstuh.
5. Zvážte životné prostredie:Vonkajšie, vlhké, pobrežné alebo chemicky agresívne prostredie môže vyžadovať zvýšenú ochranu proti korózii.
6. Potvrďte požiadavky na kontrolu:Pred výrobou diskutujte o rozmerovej kontrole, kontrole zvarov, nedeštruktívnom testovaní, hrúbke povlaku a dokumentácii.
7. Plán logistiky:Zvážte dĺžku stĺpca, prepravné obmedzenia, body zdvíhania, segmentáciu, balenie a postupnosť inštalácie.

Podrobný výkres alebo balík špecifikácií umožňuje výrobcovi určiť najvhodnejšiu výrobnú cestu a konfiguráciu pripojenia. Kupujúci si tiež môžu prezrieť konštrukčné oceľové komponenty, aby pochopili, ako sa stĺpy integrujú s inými vyrobenými oceľovými prvkami.

Často kladené otázky

Aké materiály sa bežne používajú na kruhové duté oceľové rúrkové stĺpy?

Pre tieto stĺpy sú bežne špecifikované konštrukčné ocele Q235B a Q355B. Konečný materiál by mal byť vybraný podľa konštrukčných výpočtov, platných noriem, podmienok prostredia a požiadaviek projektu.

Aký je rozdiel medzi bezšvovými a zváranými potrubnými stĺpmi?

Bezšvíkové stĺpy sú vyrobené z bezšvíkových oceľových rúr a nemajú pozdĺžny zvar. Zvárané stĺpy sú vytvorené z oceľového plechu a spájané zváraním. Zváraná konštrukcia poskytuje väčšiu flexibilitu pre veľké priemery a prispôsobené hrúbky stien, zatiaľ čo bezšvíkové rúry môžu byť výhodné pre špecifické požiadavky na priemer a štruktúru.

Môže byť kruhový dutý oceľový potrubný stĺpik prispôsobený?

áno. V závislosti od výrobných možností a technických požiadaviek je možné prispôsobiť priemer, hrúbku steny, dĺžku, základné dosky, horné spojenia, výstuhy, spojovacie dosky, otvory pre skrutky, zdvíhacie oká, konfigurácie spojov a povrchové úpravy.

Ako sa rieši ochrana proti korózii?

Bežné možnosti zahŕňajú otryskanie, po ktorom nasleduje základný náter, medzivrstva a vrchná vrstva. Pre vhodné aplikácie možno zvážiť aj žiarové zinkovanie, najmä tam, kde sa vyžaduje zvýšená ochrana proti korózii.

Sú kruhové potrubné stĺpy vhodné pre vonkajšie konštrukcie?

Môžu byť použité vo vonkajších aplikáciách, ako sú prístrešky, chodníky, krajinné stavby, komunálne zariadenia a iné exponované oceľové systémy, ak sú vhodne špecifikované rozmery stĺpov, konštrukčný návrh, spoje a systém ochrany proti korózii.

Aké informácie je potrebné poskytnúť pri žiadosti o cenovú ponuku?

Užitočné informácie zahŕňajú množstvo, triedu ocele, vonkajší priemer, hrúbku steny, dĺžku, výkresy spojov, detaily základnej dosky, požiadavky na povrchovú úpravu, kontrolné normy, miesto určenia a očakávaný harmonogram dodania. Konštrukčné výkresy sú obzvlášť užitočné pre projekty na mieru.

Prečo spolupracovať s profesionálnym výrobcom?

Konštrukčný stĺp musí fungovať ako súčasť kompletného nosného systému, takže výber produktu by mal zahŕňať viac než len porovnávanie cien rúr. Výrobná presnosť, kvalita zvárania, detaily pripojenia, povrchová ochrana, kontrolné postupy, balenie a koordinácia dodávky, to všetko ovplyvňuje konečný výsledok projektu.

HAISHENG dodáva kruhové duté oceľové rúrkové stĺpy s použitím konštrukčnej ocele Q235B alebo Q355B a podporuje výrobné konfigurácie vrátane základných dosiek, výstuh, spojovacích dosiek, skrutiek s vysokou pevnosťou a ochranných náterov. Pre špecifické požiadavky projektu môžu kupujúci poskytnúť výkresy, rozmery, informácie o zaťažení, množstvo a podmienky aplikácie, aby bolo možné vyhodnotiť vhodnú konfiguráciu stĺpca.

Plánujete projekt oceľovej konštrukcie alebo získavate prispôsobené konštrukčné stĺpy?Podeľte sa o svoje výkresy a technické požiadavky s HAISHENG ešte dnes. Pre výber materiálu, podrobnosti o výrobe, konfigurácie pripojenia, podporu cenovej ponuky a plánovanie dodávky,kontaktujte násprediskutovať svoj projekt s tímom HAISHENG.
