Horizontálny oceľový výstužný systém

Horizontálne oceľové výstužné systémy inštalované v rovine hornej alebo spodnej príruby strešného nosníka v konfigurácii „X“ (kríž) sú rozhodujúce pre priestorovú stabilitu priemyselných budov. Fungujú predovšetkým v napätí a nie v kompresii a spolupracujú so spojovacími tyčami a kolennými ortézami, aby vytvorili systém bočného odporu strechy.

1. Funkcie produktu

Prenáša zaťaženie vetrom zo štítových stien a vodorovné seizmické sily na ťahadlá na vrcholoch stĺpov a následne ich prenáša do medzistĺpového vystuženia a do základov; obmedzuje bočný posun strešných oceľových nosníkov, čím zabraňuje celkovému bočnému nakláňaniu alebo nestabilite strešnej konštrukcie.

2. Bežné materiály

1). Štandardné aplikácie: Uhlová oceľ s rovnakými nohami (L50×5, L63×5, L70×6);

2). Zariadenia s dlhým rozpätím, veľkým zaťažením alebo seizmicky odolné: kruhové duté profily s malým priemerom (CHS); štandardný materiál je Q235B, pričom Q355B sa používa pre aplikácie s vysokým zaťažením.

3. Miesta inštalácie

Inštaluje sa do koncových polí strechy a polí lemujúcich dilatačné škáry na vytvorenie pevnej konštrukčnej membrány.

Štandardná konfigurácia dodávaná z výroby

1. Hlavné komponenty výstuže

Krížové výstužné prvky (uholníková oceľ alebo CHS) dodávané ako individuálne vyrobené jednotky; dvojica diagonálne sa križujúcich členov v rámci jedného poľa tvorí jednu kompletnú súpravu horizontálnej výstuže.

2. Príslušenstvo ukončenia pripojenia

1. Koncové spojovacie platne: 8–14 mm oceľové platne z výroby privarené k obom koncom výstužného člena, s predvŕtanými otvormi pre skrutky na priskrutkovanie k prírubám oceľového nosníka;

2. Stredová priečna spojovacia doska: Spoločná spojovacia doska v priesečníku konfigurácie "X", kde sa dve diagonálne výstuhy prekrývajú a sú zaistené.

3. Zodpovedajúce spojovacie prvky

Štandardné skrutky triedy 4.8 (M16/M20) na všeobecné použitie; Vysokopevnostné skrutky triedy 8.8 (s plochými podložkami a pružnými podložkami) pre seizmicky odolné konštrukcie alebo zariadenia pre mostové žeriavy.

4. Špecifikácie ochrany proti korózii

1). Štandard: ručná príprava povrchu St3 + základný a vrchný náter (hrúbka suchého filmu: 60–90 μm);

2). Korozívne priemyselné oblasti / pobrežné oblasti: Kompletné žiarové zinkovanie.

5. Špecifikácie požiarnej ochrany

Aplikácia 0,5-hodinového tenkovrstvového intumescentného protipožiarneho náteru v určených požiarnych úsekoch; antikorózna úprava len pre priestory bez požiadaviek na požiarnu ochranu.

Štandardné kompletné riešenia pre horizontálne oceľové výstužné systémy

1. Konvenčné uhlové oceľové horizontálne vystuženie: Hlavný člen z uhlovej ocele + koncové spojovacie dosky + medziľahlé spojovacie dosky + antikorózna úprava + zodpovedajúce skrutky

2. Vodorovné vystuženie s kruhovým dutým profilom (CHS) pre veľké zaťaženie: člen CHS + zosilnené koncové dosky + krížové styčníkové dosky + vysokopevnostné skrutky

3. Zjednodušené ľahké vystuženie: Štíhla uhlová oceľ, bez zosilnených výstuh; typicky používané pre malé priemyselné budovy z ľahkej ocele

Integrácia produktu

Horizontálne vystuženie (priečny odpor proti vetru) + tiahla (spojenie pozdĺžnym ťahom) + kolenné podpery (bočné uchytenie nosníkov) tvoria integrovaný, stabilný systém vystuženia strechy. Kľúčové výhody

1. Účinne pôsobí proti horizontálnym silám, poskytuje robustnú odolnosť proti vetru a seizmickej záťaži a zároveň zabraňuje celkovému kývaniu alebo posúvaniu strechy.

2. Sprísňuje rozostupy medzi komponentmi rámu, čím zabraňuje vychýleniu alebo deformácii oceľových nosníkov a väzníc.

3. Vyznačuje sa jednoduchým konštrukčným dizajnom s flexibilným usporiadaním inštalácie, čo uľahčuje pohodlnú konštrukciu.

4. Vyrobené z robustného materiálu s vysokou pevnosťou v ťahu, ktorý odoláva uvoľneniu alebo deformácii pri dlhodobom používaní.

5. Prechádza komplexnou antikoróznou úpravou, ktorá zabezpečuje vysokú odolnosť pre vonkajšie alebo exponované priemyselné zariadenia.

6. Vysoko kompatibilný; dokonale sa integruje s kompletnými oceľovými konštrukčnými systémami, ako sú portálové pevné rámy a priemyselné budovy s dlhým rozpätím.

Charakteristické črty horizontálneho vystuženia strechy

I. Jedinečné štrukturálne výkonnostné výhody

1. Horizontálny konštrukčný oceľový výstužný systém využíva krížovú konfiguráciu v tvare X špeciálne navrhnutú na prenos bočných horizontálnych síl. Funguje pri jednosmernom zaťažení – pôsobí iba v ťahu a nie v tlaku – výsledkom čoho je krátka dráha zaťaženia a vysoká celková tuhosť. Naproti tomu spojovacie tyče sú pozdĺžne axiálne členy, ktoré obmedzujú pozdĺžny pohyb, ale nemôžu odolávať bočným silám; kolenné ortézy a priehybové tyče poskytujú iba lokálne obmedzenie pre väznice a oceľové nosníky a nemôžu znášať celkové horizontálne zaťaženie budovy.

2. Vytvára pevnú strešnú membránu sústredením vystuženia do špecifických polí, efektívne spája jednotlivé pevné rámy do jednotnej, tuhej strešnej konštrukcie. Zaťaženie vetrom z koncov štítov sa rýchlo prenáša cez vystuženie a ťahadlá dole na stĺpy a základy. Slúži ako základný komponent na zabránenie bočnej nestability strechy – čo je schopnosť, ktorú ostatné príslušenstvo nemá.

II. Výber materiálu a hlavné ceny

1. Primárnym materiálom je typicky uhlová oceľ s rovnými ramenami, ktorá je ľahko dostupná a cenovo výhodná. Uhlová oceľ je štandardná trhová komodita, ktorú je možné ľahko rezať a zvárať; v porovnaní s ťahadlami s okrúhlou rúrkou alebo nosnými oceľovými nosníkmi využíva menej materiálu, vďaka čomu sú náklady pri rozsiahlych inštaláciách zvládnuteľné. Naopak, zákazkové skriňové nosníky alebo H-nosníky sú spojené s vysokými nákladmi a nie sú vhodné na hromadné použitie ako vystuženie.

2. Výber materiálu je odstupňovaný podľa špecifických potrieb: štandardná uhlová oceľ sa používa pre bežné priemyselné budovy z ľahkej ocele, zatiaľ čo menšie kruhové výstuhy sa používajú pre zariadenia s dlhým rozpätím, seizmicky odolné alebo vybavené žeriavom. To umožňuje flexibilné prispôsobenie nákladu a zabraňuje plytvaniu materiálom.

III. Hlavné prvky konštrukcie a inštalácie

1. Rozdelená prefabrikácia a skrutkovanie na mieste; pre štandardné prvky nie je potrebné zváranie na mieste. Továrensky prefabrikované prvky obsahujú koncové spojovacie dosky pre rýchlu skrutkovú montáž na mieste v krížových spojoch; niektoré ťažné prvky však vyžadujú vŕtanie a zváranie na mieste, čo vedie k nižšej konštrukčnej účinnosti.

2. Modulárne, štandardizované súpravy komponentov. Súpravy výstuh s jedným rozpätím sú sériovo vyrábané s jednotnými priemermi otvorov a vymeniteľnými skrutkami, čo uľahčuje skladovanie zásob a výmenu alebo údržbu na mieste.

IV. Konfigurácia a diferenciácia systému

1. Bočná stabilita sa spolieha na horizontálne vystuženie, zatiaľ čo pozdĺžna stabilita sa spolieha na tuhé spojovacie tyče; tieto dve funkcie sa navzájom dopĺňajú a sú nevyhnutné:

Horizontálne vystuženie: Poskytuje bočný vietor a seizmickú odolnosť; inštalované v špecifických pozíciách.

Pozdĺžne spojovacie tyče: Zabezpečte nepretržité pozdĺžne viazanie; distribuované po celej štruktúre. Odkvapové výstuhy a priehybové tyče sú menšie komponenty spojené s plášťom budovy a nezúčastňujú sa na systéme primárnej bočnej sily.

1. Zabraňuje vybočeniu oceľových nosníkov mimo rovinu, čím sa výrazne znižuje efektívna dĺžka mimo rovinu pre výpočty; optimalizuje prierezy hlavného nosníka a šetrí oceľ.

V. Antikorózne výhody

Uhlové oceľové prvky majú pravidelný tvar, čo uľahčuje odstraňovanie hrdze, lakovanie a žiarové zinkovanie. V porovnaní s oceľou s otvoreným profilom je menej neprístupných rohov, čo umožňuje dôkladnejšiu antikoróznu úpravu.

VI. Umiestnenie a rozlíšenie produktu

1. Horizontálne vystuženie: Bočný odpor; rozloženie v tvare X v špecifických poliach; primárny komponent stability konštrukcie.

2. Spojovacie tyče: Pozdĺžne viazanie; nepretržité usporiadanie; schopné odolať ťahu aj stlačeniu.

3. Odkvapové vzpery / priehybové tyče: Lokálna výstuž pre väznice a menšie trámy; konštrukčné komponenty obalu.

Štandardný výrobný proces

1. Prijímanie surovín

Hlavný materiál: kruhová oceľ Q235B. Overte certifikáty kvality materiálu; skontrolujte ohyb, praskliny a koróziu (vyrovnajte, ak ohyb prekračuje tolerancie); pri vstupe do skladu skontrolujte prídavné oceľové platne (otvorové platne).

2. Rezanie na dĺžku

Vyrežte okrúhlu oceľ podľa výkresových špecifikácií pomocou brúsnej píly alebo CNC píly; odrezané konce dohladka obrúste a odstráňte otrepy.

3. Ukončenie spracovania (dva bežné metódy)

Možnosť ① Závitovanie (skrutkové spojenie na mieste)

Navliekajte vonkajšie závity na oba konce kruhovej oceľovej tyče; dĺžka závitu musí zodpovedať montážnej tolerancii matice a nosnej dosky; aplikujte na závity dočasnú ochranu, aby ste zabránili poškodeniu.

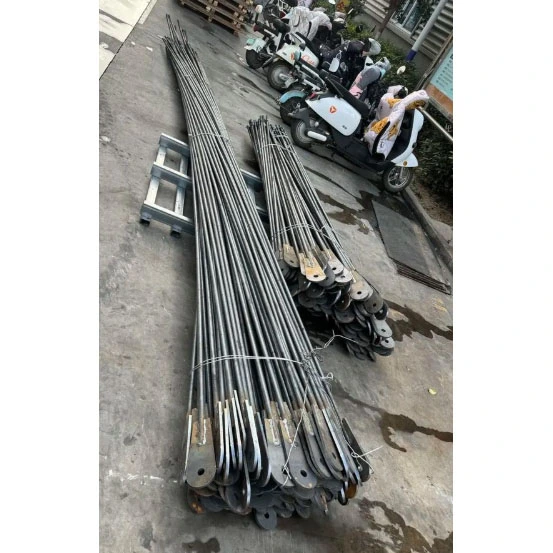

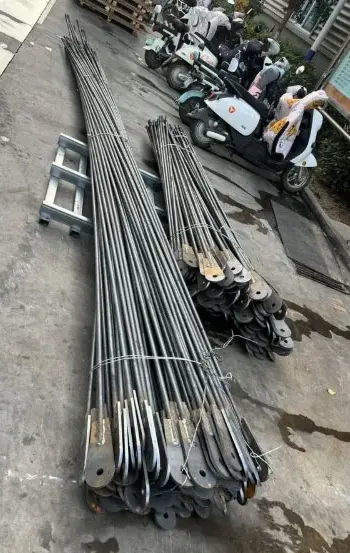

Možnosť ② Zváraná doska (skrutkové spojenie nosníka so stĺpom)

Navarte spojovacie dosky/oká na oba konce kruhovej oceľovej tyče; na zarovnanie použite prípravok a na polohovanie pripevňovací zvar.

4. Proces zvárania (typ dosky s okom)

Celoobvodové zváranie v ochrannej atmosfére CO₂; Kútové zvary II. stupňa; vizuálna kontrola; odber vzoriek na zisťovanie chýb v kritických projektoch.

5. Výroba otvorov (súčiastky výstupkovej dosky)

CNC vŕtanie spojovacích dosiek (priemery otvorov prispôsobené pre skrutky M16/M20).

6. Rovnanie a brúsenie

Vyrovnajte prvky, aby ste opravili ohýbanie spôsobené zváraním; odbrúste rozstreky a otrepy zo zvárania.

7. Antikorózna úprava

Štandard: odstránenie hrdze St3 → základný náter + vrchný náter; hrúbka suchého filmu 60–90 μm;

Vlhké priestory prevádzky: Žiarové zinkovanie celej zostavy.

8. Balenie

Balenie so zodpovedajúcimi maticami, plochými podložkami a pružnými podložkami; štítky nastaví a uloží.

Štandardný výrobný proces pre horizontálny oceľový výstužný systém (uhlová oceľ typu X)

1. Kontrola surovín

1. Hlavný materiál: Uhlová oceľ s rovnakými nohami (Q235B/Q355B); overiť materiálové certifikáty; skontrolujte ohnutie, skrútenie alebo deformáciu (vyrovnajte, ak sú prekročené limity);

2. Znova skontrolujte vzhľad zodpovedajúcich oceľových spojovacích dosiek.

2. CNC pílenie/rezanie

Narežte uhlovú oceľ na špecifikované dĺžky podľa výkresov; brúsiť otrepy z odrezaných koncov; samostatné usporiadanie pre dlhé a krátke členy zostavy krížovej výstuhy.

3. Rezanie spojovacej dosky

CNC rezanie koncových spojovacích dosiek a stredových priečnych krycích dosiek.

4. Montáž a stehové zváranie

Umiestnenie pomocou prípravku; vycentrujte a tesne pripevnite spojovacie dosky k obom koncom uhlovej ocele; lepiacim zvarom zaistiť; predmontujte a umiestnite lapovú platňu do stredového priesečníka.

5. Plynové zváranie

Plné CO₂ zváranie švov medzi spojovacími doskami a uhlovou oceľou; štandardné kútové zvary stupňa II; vizuálna kontrola; obmedzený odber vzoriek na zisťovanie chýb v kritických projektoch.

6. CNC vŕtanie otvorov pre skrutky

Štandardizované vŕtanie spojovacích dosiek (zvyčajne M16 alebo M20) na zabezpečenie presnosti rozstupov otvorov a vzdialeností od okrajov.

7. Korekcia a brúsenie

Korekcia skrútenia alebo deformácie spôsobenej zváraním; brúsenie trosky a rozstreku zo zvárania.

8. Antikorózna úprava

·Štandard: ručné odstránenie hrdze St3 → základný náter + vrchný náter (hrúbka suchého filmu: 60–90 μm);

·Pobrežné/korozívne prostredie: Žiarové zinkovanie celého komponentu.

9. Číslovanie, balenie a skladovanie

Čísla komponentov označené rozpätím a montážnou sadou; vydané so zodpovedajúcim zoznamom dielov.

Parametre výkonu jadra pre horizontálne oceľové konštrukčné vystuženie (uhlová oceľ, kruhová oceľ a kruhové duté profily)

I. Geometrické špecifikácie

1. Uhlové oceľové horizontálne vystuženie (prevažne tuhé ťažné prvky)

Bežné uhly rovnakej nohy: L50×5, L63×5, L70×6, L80×6; hrúbka koncovej pripojovacej dosky: 8–14 mm; otvory pre skrutky: M16, M20; dĺžka jedného člena: 3–9 m; priamosť prvku: ≤L/1000.

2. Okrúhla oceľová flexibilná výstuž

Priemer: Φ12–Φ22; závitové konce (40 – 60 mm) alebo zvárané oká (8 – 12 mm); používa sa len na ťahové vystuženie v ľahkých strešných krytinách.

3. Kruhová dutá sekcia (CHS) Veľké horizontálne vystuženie

Bežné veľkosti: φ89×3, φ114×3,0, φ114×3,5; hrúbka koncovej dosky: 10–16 mm.

II. Mechanické vlastnosti základného materiálu

III. Štrukturálny výkon

1. Uhlová oceľ / okrúhla oceľová výstuž: Len ťahané prvky (neodolajú tlaku, pri stlačení nastáva vybočenie); usporiadané do vzoru X; pri zaťažení pôsobí jediný diagonálny člen v ťahu.

2. Kruhové vystuženie dutého profilu: Odoláva ťahu aj stlačeniu; stabilné v oboch smeroch; používa sa vo vysoko seizmických zónach a ťažkých priemyselných zariadeniach.

3. Funkcia: Prenáša štítové zaťaženie vetrom a horizontálne seizmické sily; obmedzuje posunutie oceľových nosníkov mimo rovinu; pracuje so spojovacími tyčami a vytvára tuhú strešnú membránu. IV. Kontrola zvarov

Kútové zvary na konci sú klasifikované ako zvary triedy II; podstupujú štandardnú vizuálnu kontrolu a pri kľúčových projektoch namiesto 100% kontroly bodové ultrazvukové testovanie (UT).

V. Parametre ochrany proti korózii

1. Štandardné horizontálne oceľové výstužné systémy: ručná príprava povrchu St3; základný a vrchný náter s celkovou hrúbkou suchého filmu 60–90 μm.

2. Pobrežné korozívne prostredie: Kompletné žiarové zinkovanie.

VI. Komponenty pripojenia

Štandard: Bežné skrutky triedy 4.8. Seizmicky odolné alebo žeriavom vybavené zariadenia: Vysokopevnostné skrutky triedy 8.8, vybavené plochými podložkami a pružnými podložkami.

VII. Krátky rozdiel medzi tromi typmi vystuženia

1. Vystuženie kruhovej oceľovej tyče: Flexibilné; len napätie; pre ľahké pomocné aplikácie.

2. Uhlové oceľové vystuženie: Štandardné primárne vystuženie; len napätie; štandardná konfigurácia pre bežné priemyselné budovy.

3. Vystuženie s kruhovým dutým profilom (CHS): Pevné (odoláva ťahu aj tlaku); špecializované na ťažké a seizmicky odolné aplikácie.
