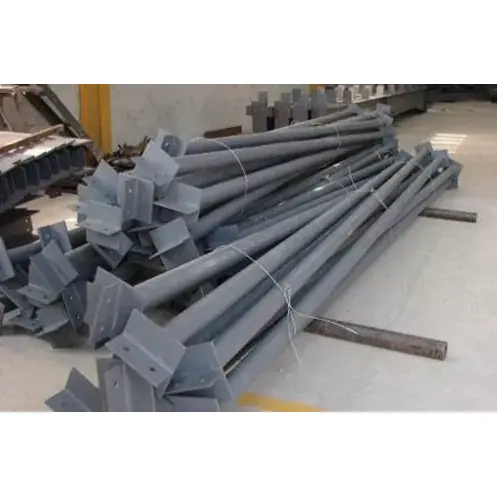

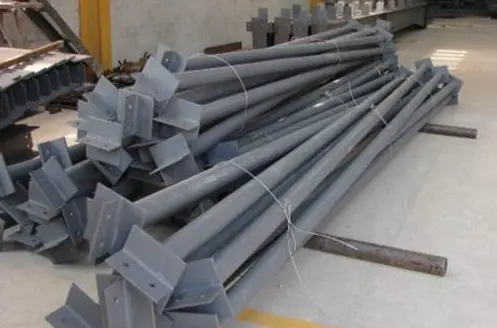

V továrenských budovách s oceľovou konštrukciou a portálových rámových systémoch je konštrukčná oceľová spojovacia tyč nevyhnutnou súčasťou pozdĺžnej stabilizácie. Tento výrobok je vyrobený z kruhových rúr a oceľových profilov a je položený po celej dĺžke budovy. Spája viacero oceľových rámových konštrukcií a je špeciálne navrhnutý tak, aby prenášal horizontálne sily a obmedzoval posun komponentov. Pri použití v kombinácii s rôznymi nosnými komponentmi môže výrazne zvýšiť celkovú bočnú odolnosť budovy. Výrobok má širokú škálu špecifikácií a vyspelých techník spracovania, pričom zohľadňuje efektívnosť konštrukcie a bezpečnosť. Ide o cenovo výhodný štandardný komponent pre projekty oceľových konštrukcií.
1. Odvetvový kód pre spojovacie tyče je XG. Patria k pozdĺžnym horizontálnym sekundárnym komponentom v rámci portálového rámu oceľovej konštrukcie, výrobných budov a priehradových systémov a nenesú vertikálne zaťaženie.
2. Konštrukčná oceľová spojovacia tyč odoláva hlavne axiálnemu napätiu a axiálnemu tlaku. Je základnou súčasťou konštrukcie stabilného systému stavebného priestoru.
1. Prenášajte pozdĺžne horizontálne sily, odolávajte sile vetra, účinkom zemetrasenia a pozdĺžnej brzdnej sile generovanej prevádzkou továrenských žeriavov.
2. Obmedzte plošné vonkajšie posunutie oceľových nosníkov a oceľových stĺpov, čím sa efektívne skráti výpočtová dĺžka komponentov.
3. V kombinácii s rôznymi nosnými komponentmi tvorí ucelený konštrukčný systém odolávajúci bočným silám na zabezpečenie priestorovej stability celej budovy.
1. Pevné spojovacie tyče: Vydržia ťah aj tlak. Sú najpoužívanejšie na trhu a sú väčšinou vyrobené z kruhových oceľových rúr. Typicky sú usporiadané na hrebeni strechy, v hornej časti stĺpov a zodpovedajúcich výškových polohách nosníkov žeriavu.
2. Pružné spojovacie tyče: Vydržia len napätie. Sú vyrobené z kruhovej ocele alebo jednouhlovej ocele a vo všeobecnosti sa nepoužívajú ako štandardné hlavné ťahadlá.
1. Konštrukčná oceľová spojovacia tyč sa používa na spojenie hlavného portálu a oceľových nosníkov. Je vyrobený z kruhových oceľových rúr a je zodpovedný za prenos celkovej pozdĺžnej axiálnej sily.
2. Strešné nosníky sa delia na typy ZLT a XLT. Používajú sa len na spojenie krovov a sú vyrobené z jemnej kruhovej ocele. Hrajú len lokálnu kotviacu úlohu.
1. Hlavnými použitými materiálmi sú oceľové rúry s rovným švom valcované za tepla a bezšvíkové oceľové rúry. Pre rutinné projekty sa vyberá materiál Q235B, zatiaľ čo pre veľké rozpätia a podmienky vysokého zaťaženia sa používa materiál Q355B.
2. Bežné špecifikácie rúr sú vonkajší priemer kombinovaný s hrúbkou steny, ktoré sú ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 a ∅159×4,0.
3. Štandardné dĺžky surovín sú rozdelené na 6m, 9m a 12m. Tyče presahujúce štandardnú dĺžku sa spoja na mieste.
1. Koncové dosky: Materiál je rovnaký ako materiál hlavného potrubia s hrúbkou od 8 mm do 16 mm. Otvory pre skrutky sú vopred spracované podľa výkresov pre skrutkové spojenie s oceľovými nosníkmi a prírubami oceľových stĺpov.
2. Výstužné rebrové dosky: Trojuholníkové výstužné dosky sú pridané na namáhané podperné miesta, aby sa zabránilo lokálnej deformácii koncových dosiek. Toto príslušenstvo je možné vynechať v stredne veľkých budovách.
3. Vyhradená poloha otvoru: Továrensky jednotne spracováva otvory pre skrutky, spojovacie otvory rohovej výstuhy a otvory pre ukotvenie, aby sa zabezpečila presnosť montáže na mieste.
1. Spojovacie skrutky: V bežných podmienkach použite špecifikácie M16 a M20 pre bežné skrutky 4,8 stupňa, pre žeriavy, oblasti seizmickej obrany a továrne na veľké zaťaženie, použite vysokopevnostné skrutky stupňa 8,8.
2. Pomocné príslušenstvo： Každá spojovacia tyč je vybavená plochými podložkami, pružnými podložkami a hrubými maticami rovnakej špecifikácie. Všetky doplnky sú jednotne ošetrené proti korózii.
1. Antikorózna úprava základov: Pre bežné projekty sa používa ručné odstraňovanie hrdze stupňa St3; pre kľúčové projekty sa vykonáva odstraňovanie hrdze otryskaním stupňa Sa2,5. Nanáša sa základný náter a vrchný náter s celkovou hrúbkou suchého filmu v rozmedzí 60 μm až 100 μm.
2. Vysoká antikorózna konfigurácia: Pre vonkajšie a korozívne prostredie s vysokou vlhkosťou sa používa celkový proces žiarového zinkovania. Množstvo obojstrannej galvanizácie nie je menšie ako 275 g/㎡.
3. Protipožiarna úprava: Na tyče umiestnené v požiarnych zónach aplikujte tenké protipožiarne nátery s dobou požiarnej odolnosti 0,5h až 1h.
Člen spojovacej tyče z konštrukčnej ocele nemôže fungovať samostatne a je potrebné ho kombinovať s inými komponentmi. Horizontálne je kombinovaný so strešnými horizontálnymi podperami a stĺpovými krížovými podperami a vertikálne je kombinovaný s vertikálnymi podperami a rohovými výstuhami, aby vytvoril uzavretý a stabilný celkový nosný systém.
1. V hornej časti stĺpov budovy nainštalujte pevné ťahadlá po celej dĺžke.
2. Na hrebeň továrenskej strechy nainštalujte pevné spojovacie tyče pozdĺž celej čiary.
3. V prípade závodov vybavených žeriavmi pridajte spojovacie tyče na hornú a dolnú prírubu nosníkov žeriavu.
4. Na koncoch oceľových nosníkov, v oblastiach s premenlivými prierezmi a na rôznych nosných uzloch zvýšte počet tyčí, aby sa zvýšila stabilita.
1. Podľa potreby dokončite hotové komponenty vrátane hlavného telesa kruhovej rúry, oboch koncových dosiek a požadovaných výstužných dosiek.
2. Sériové čísla jednotlivých komponentov, osvedčenia o výrobnej kvalifikácii a dokumenty o záruke kvality materiálu pre suroviny.
3. Adekvátne prispôsobené inštalačné príslušenstvo, ako sú skrutky, matice a podložky podľa počtu komponentov.
4. Hotové komponenty, ktoré prešli povrchovou úpravou alebo úpravou žiarovým zinkovaním.
5. Podrobné výkresy inštalačných uzlov na stavebné účely.
1. Silná kotviaca kapacita, ktorá účinne odoláva vonkajšiemu tlaku vetra a zabraňuje otrasom alebo nakloneniu celkového oceľového rámu.
2. Jednoduchý člen spojovacej tyče z konštrukčnej ocele, ľahký, jednoduchý na inštaláciu na mieste, čo výrazne zlepšuje celkový priebeh výstavby.
3. Presne dosiahnite funkciu polohovania, rovnomerne kontrolujte stav sily celej budovy, čím sa štrukturálna sila stáva vyváženejšou.
4. Kompletný antikorózny proces ani pri dlhodobom používaní vo vonkajšom prostredí nie je náchylný na hrdzu a poškodenie.
5. Kompletné špecifikácie a kategórie produktov, vhodné pre portálové rámové konštrukcie, rôzne továrne na oceľové rámy a iné typy budov.
6. Nízke investičné náklady, vynikajúci konštrukčný výstužný efekt, výrazne zlepšuje celkový koeficient bezpečnosti budov s oceľovou konštrukciou.
1. Kruhová časť potrubia vykazuje vynikajúcu nosnosť. Konštrukčná oceľová spojovacia tyč môže byť natiahnutá aj stlačená s rovnomerným momentom zotrvačnosti vo všetkých smeroch. Prenáša len axiálnu silu a nevytvára dodatočné ohybové momenty. Uhlové oceľové podpery a kruhové oceľové vzpery sa dajú iba natiahnuť a pri stlačení sú náchylné na vybočenie a deformáciu. Miesta vyžadujúce znášanie tlaku a umiestnenie, ako je hrebeň strechy a vrchol stĺpa, môžu používať iba kruhové spojovacie tyče.
2. Tyče sú rovnomerne uložené v pozdĺžnom smere budovy, nepretržite prenášajú silu a spájajú každý nezávislý pevný rám do celkovej priestorovej konštrukcie. Priečne podpery sú usporiadané diskontinuálne a spojovacie tyče upevňujú iba jeden strešný nosník, ktorý nie je schopný dosiahnuť úplné pozdĺžne obmedzenie.
1. Rúry sú trhovo štandardné hotové materiály s jednoduchými procesmi rezania, zvárania a výroby otvorov a krátkym výrobným cyklom. V porovnaní s komponentmi krabicového typu a oceľovými komponentmi v tvare H sú náklady na prispôsobenie nižšie a rýchlosť dodávky je rýchlejšia.
2. Za predpokladu rovnakej tlakovej únosnosti je vlastná hmotnosť kruhových spojovacích tyčí rúr oveľa menšia ako u ocele v tvare písmena H a I-nosníkov. Pri nepretržitom používaní na veľkej ploche môže efektívne kontrolovať celkové náklady projektu.
1. Konce tyčí sú vopred zvarené s koncovými doskami a na mieste sú priamo pripevnené k prírube nosníka alebo stĺpu pomocou skrutiek. Nie je potrebné zváranie na mieste. Krížové podpery vyžadujú montáž na mieste a otváracie otvory, čo robí proces montáže ťažkopádnejším.
2. Produkt má vysokú všestrannosť. Tyče rovnakej špecifikácie možno použiť na viacerých miestach, ako je hrebeň strechy, vrchol stĺpa a nosník žeriavu. Zodpovedajúce príslušenstvo je zjednotené, čo uľahčuje prípravu zásob vo veľkom meradle a celkové plánovanie výstavby.
1. Budova je priečne podopretá priečnymi podperami a pozdĺžne oceľovými spojovacími prvkami. Tieto dva typy komponentov spolupracujú na vytvorení geometricky stabilnej štruktúry. Spojovacie tyče a rohové výstuhy zabezpečujú len lokálne vystuženie krovov a oceľových nosníkov a nepodieľajú sa na pozdĺžnej stabilite stavebnej konštrukcie.
2. Účinne obmedzujú bočnú deformáciu oceľových nosníkov a oceľových stĺpov, skracujú výpočtovú dĺžku komponentov a pomáhajú optimalizovať rozmery prierezu nosníkov a stĺpov, čím sa znižuje množstvo použitého hlavného materiálu oceľ.
Vonkajší povrch kruhovej rúry je hladký a pravidelný, vďaka čomu sú antikorózne operácie, ako je odstraňovanie hrdze, lakovanie a žiarové zinkovanie, pohodlné. V porovnaní s uhlovou oceľou a kanálovou oceľou vo vonkajšom vlhkom a korozívnom prostredí je účinok antikoróznej odolnosti lepší.
1. Spojovacie tyče: Pozdĺžne uložené súvislým spôsobom, schopné odolávať ťahu a tlaku a patria k hlavným konštrukčným stabilným komponentom.
2. Krížové podpery: Nespojite usporiadané v krížovom vzore, nesúce len napätie, ktoré je zodpovedné hlavne za bočný odpor vetra a odolnosť proti zemetraseniu.
3. Spojovacie tyče: Vyrobené z jemnej kruhovej ocele, používajú sa len na kotvenie krovov, patriace k drobným príslušenstvám pre ohradenie.
4. Sekundárne nosníky: Nosné vertikálne zaťaženia, hlavne prenášajúce zaťaženia podlahy, a smer a funkcia nosnosti sú úplne odlišné od spojovacích tyčí.
1. Kontrola surovín pri vstupe: Overte si certifikáty oceľového materiálu Q235B a Q355B, skontrolujte priemer potrubia a hrúbku steny, identifikujte akékoľvek problémy, ako je ohýbanie potrubia, oválny tvar alebo hrdza, a vyrovnajte deformované materiály, ktoré prekračujú limity tolerancie. Tiež skontrolujte a prijmite zodpovedajúce spojovacie dosky.
2. Numerické rezanie na úber materiálu: Oceľové rúry odrežte podľa navrhnutých rozmerov, ponechajte rezervu na zmrštenie pre zváranie a vyleštite otrepy na koncoch rúr.
3. Rezanie príslušenstva: Na rezanie koncových dosiek a trojuholníkových výstužných dosiek použite zariadenie s číslicovým riadením, pričom presne dodržiavajte rozmery na výkresoch.
4. Montáž a bodové zváranie: Na polohovanie použite prípravky, umiestnite koncové dosky do stredu na oba konce oceľových rúr a vykonajte bodové zváranie na upevnenie. Nainštalujte trojuholníkové výstužné dosky na namáhané uzly, aby sa dokončila výstuž bodovým zváraním.
5. Obvodové zváranie: Na úplné zvarenie spojovacích bodov medzi oceľovými rúrami a koncovými doskami použite zváranie v ochrannej atmosfére oxidu uhličitého. Obvodové zvary sa riadia štandardom zvarov druhej úrovne. Pri bežných projektoch vykonávajte iba vizuálne kontroly; pre kľúčové továrenské projekty vykonajte malý počet testov detekcie chýb UT.
6. Vŕtanie s numerickým riadením: Na spracovanie otvorov pre skrutky v koncových doskách použite vŕtačky s numerickým riadením. Priemery hlavných otvorov sú prispôsobené skrutkám M16 a M20, čo zaisťuje presnosť polohy otvorov.
7. Korekcia a brúsenie: Opravte zošikmenie na koncoch rúr spôsobené zváraním a obrúste ostrohy zvaru a zvyšky zvárania.
8. Ošetrenie proti korózii: Pri bežných článkoch spojovacej tyče z konštrukčnej ocele vykonajte ručné odstránenie hrdze podľa noriem St3, potom naneste základný a vrchný náter. Pri výrobkoch s vysokými požiadavkami na koróziu vykonajte celkovú úpravu žiarovým zinkovaním.
9. Číslovanie a skladovanie: Nastriekajte jedinečné číslo komponentu, spočítajte všetko príslušenstvo, zabaľte ho a uložte na odoslanie.
Bežné špecifikácie rúr: ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0, ∅159×4,0
Hrúbka koncovej dosky: 8 mm až 16 mm, štandardná veľkosť otvoru M16, M20
Vlastná dĺžka: 3 m až 9 m podľa veľkosti zálivu, štandardná dĺžka suroviny: 6 m, 9 m, 12 m
Tolerancia opracovania: Rovnosť tela tyče ≤ L/1000, tolerancia vzdialenosti otvorov koncovej dosky ±1,5 mm
|
Stupeň materiálu |
Medza klzu |
Pevnosť v ťahu |
Aplikačné scenáre |
|
Q235B |
≥235 MPa |
375 až 500 MPa |
Hrebeňové a stĺpové tiahla pre bežné portálové rámy |
|
Q355B |
≥355 MPa |
470 až 630 MPa |
Veľkorozsahové a ťažké dielne so žeriavmi |
Typ sily: Znáša axiálne napätie a axiálny tlak, bez vertikálneho ohybového momentu. Okrúhla rúrková časť má rovnomerný polomer otáčania vo všetkých smeroch, lepšiu stabilitu v tlaku ako pružné spojovacie tyče vyrobené z uhlovej ocele a kruhovej ocele.
Funkčný výkon: Obmedzte posunutie pevných rámov mimo roviny, znížte výpočtovú dĺžku nosníkov a stĺpov, preneste pozdĺžne zaťaženie vetrom a seizmické zaťaženie.
Konštrukčné vlastnosti: Sú usporiadané nepretržite pozdĺž budovy a tvoria celkový stabilný systém s vystužením stĺpov a vodorovným vystužením strechy.
Obvodový zvar medzi oceľovou rúrou a koncovou doskou patrí k sekundárnemu zvaru. Vizuálna kontrola sa používa pre všeobecné projekty. Čiastočná kontrola UT sa vykonáva pre kľúčové projekty a 100% kontrola sa nevyžaduje.
Bežná antikorózna ochrana: ručné odstraňovanie hrdze St3, celková hrúbka suchého náterového filmu 60～90μm
Silná antikorózna ochrana pre pobrežné a vlhké oblasti: Žiarové zinkovanie, hrúbka zinkovej vrstvy ≥70μm
Protipožiarna ochrana: V požiarnych úsekoch sa používa tenký protipožiarny náter s trvaním požiarnej odolnosti 0,5 h, bez protipožiarnej úpravy pre všeobecné priestory
Výber skrutiek: skrutky triedy 4.8 pre bežné dielne, skrutky triedy 8.8 s vysokou pevnosťou pre žeriavové dielne a seizmické oblasti
Podporné príslušenstvo: Kompletné s plochými podložkami a pružnými podložkami
Pevná spojovacia tyč (okrúhly typ potrubia): Odoláva ťahu a stlačeniu, hlavná zložka pre štrukturálnu stabilitu
Pružná spojovacia tyč (okrúhla oceľ / jednouholníková oceľ): Odoláva iba ťahu, používa sa na pomocné pripojenie
Komplexná dodávka materiálu a montáž: Podľa požiadaviek projektu vieme zabezpečiť súčasne kompletnú sadu komponentov oceľovej konštrukcie vrátane podpier, rohových výstuh, väzníc a pod. Dodržiavame jednotné štandardy spracovania a rozmery pripojenia, aby sme sa vyhli odchýlkam pri montáži na mieste a znížili problémy s prepracovaním.
Kompletná technická podpora: Pred predajom skombinujeme rozpätie budovy, konfiguráciu žeriavu a seizmickú triedu, aby sme poskytli plány výberu a rozloženia spojovacích tyčí a bezplatné výkresy stavebných uzlov na optimalizáciu usporiadania tyčí.
Profesionálna logistická ochrana: Obidva konce oceľového spojovacieho člena sú chránené a celý člen je obalený vodotesnou fóliou. Dlhé členy sú segmentované a vystužené a zabalené, aby sa zabránilo deformácii, poškodeniu farby a kolízii rúr počas prepravy. Zároveň poskytujeme baliace listy a informácie o sledovaní logistiky.
Návod na inštaláciu na mieste: Poskytujeme grafický návod na inštaláciu a ponúkame vzdialenú technickú podporu v čínštine aj angličtine. V reálnom čase odpovedáme na otázky týkajúce sa konštrukčných detailov, ako sú spojenia uzlov a kombinácie tyčí, aby sme pomohli stavebnému tímu efektívne dokončiť inštaláciu.
Dlhodobá popredajná záruka: Na hlavné potrubia je poskytovaná záruka kvality 5 rokov, na žiarové zinkovanie a náterové antikorózne vrstvy záruka 2 roky. Priebežne dodávame celý rad podporných komponentov a podporujeme dopĺňanie roztrúsených drobností. Zároveň bezplatne poskytujeme plány údržby a opráv na neskoršie obdobie.
Q1 Ako rýchlo rozlíšiť medzi pevnými spojovacími tyčami a pružnými spojovacími tyčami a ako vybrať typ?
Pevné ťahadlá vyrobené z okrúhlych rúr vydržia ťah aj tlak a sú vhodné pre nosné pozície jadra, ako sú hrebene striech, vrcholy stĺpov a žeriavové nosníky. Oceľové rúry a jednouholníkové ocele vyrobené z pružných spojovacích tyčí môžu odolávať iba ťahu a môžu sa použiť len ako pomocné komponenty nesúce ťah. Pre konvenčné továrne na oceľové konštrukcie sa uprednostňujú tuhé spojovacie tyče.
Q2 Môžu byť spojovacie tyče použité samostatne bez toho, aby boli kombinované s inými podpornými komponentmi?
Nie. Spojovacie tyče slúžia hlavne na prenos pozdĺžnych síl a zabezpečujú polohovanie. Musia byť kombinované s horizontálnymi podperami strechy, krížovými podperami medzi stĺpmi a stĺpmi a rohovými výstuhami, aby vytvorili kompletný systém. Ich samotné použitie nemôže dosiahnuť celkovú štrukturálnu stabilitu.
Q3 Ako vybrať skrutky pre bežné továrne a továrne so žeriavmi?
Pre bežné továrne bez žeriavov a nie v seizmických zónach môžu požiadavky spĺňať bežné skrutky triedy 4,8. Pre budovy vybavené žeriavovými žeriavmi a umiestnené v seizmických obranných zónach sa musia použiť vysokopevnostné skrutky 8,8 stupňa na zvýšenie pevnosti spojenia uzlov.
Q4 Aký druh antikorózneho riešenia sa odporúča pre vonkajšie vlhké a pobrežné oblasti?
Vo vysoko korozívnych prostrediach sa neodporúča používať samotný jednoduchý náter. Uprednostniť by sa mal celkový proces žiarového zinkovania. Potom, čo hrúbka zinkovej vrstvy splní normy, môže dlhodobo odolávať soľnej hmle a erózii vlhkosťou s oveľa dlhšou životnosťou ako konvenčné lakovanie striekaním.
Q5 Ako zaobchádzať s dlhými spojovacími tyčami, ktoré sa nedajú prepravovať ako celok?
Štandardné prvky spojovacej tyče z konštrukčnej ocele majú dĺžky 6 m, 9 m a 12 m. Tyče presahujúce tieto dĺžky ich predvyrobíme po častiach, na koncoch ponecháme zvarové drážky a dopravíme na stavbu na prevádzku. Súčasne budú poskytnuté zodpovedajúce stavebné plány spájania.
Q6 Musia byť všetky koncové dosky vybavené trojuholníkovými výstužnými doskami?
Pri polohách s veľkými nosnými a sústredenými uzlami je potrebné nainštalovať výstužné dosky, aby sa zabránilo deformácii koncových dosiek. Pre konvenčné továrne s menším rozpätím a nižším zaťažením môžu byť výstužné dosky vynechané, aby sa kontrolovali celkové náklady projektu.
