Konštrukčné oceľové plechy valcované za tepla

Za tepla valcované oceľové plechy sú základnými surovinami na stavbu oceľových konštrukcií, ťažkých strojov, mestských ciest a mostov. Vyrábané v súlade s národnými normami GB/T 700-2006 a GB/T 1591-2018 sú rozdelené na plechy valcované za tepla, plechy valcované za studena, stredne hrubé plechy a protišmykové kockované plechy. Vďaka vyváženým mechanickým vlastnostiam a vynikajúcemu výkonu pri zváraní, ohýbaní za studena a dierovaní zaisťujú integrované oceľové plechy kontinuálny prenos sily bez spojovacích medzier, ideálne pre veľkoplošné nosné podklady a spojovacie dosky.

HAISHENG poskytuje celý rad špecifikácií hrúbky za tepla valcovaných konštrukčných oceľových plechov, prispôsobiteľné rezanie pre špeciálne tvarované diely a vložené dosky, kompletné správy o mechanických skúškach materiálov a antikorózne spracovanie, ako je lakovanie a žiarové zinkovanie, aby sa splnili požiadavky na hromadné obstarávanie ocele pre oceľové konštrukcie, stroje a komunálne projekty na jednom mieste.

1. Použiteľné výrobné normy

GB/T 700-2006 uhlíková konštrukčná oceľ

GB/T 1591-2018 Nízkolegovaná vysokopevnostná konštrukčná oceľ

GB/T 3274 Akceptácia rozmerov a tvaru pre uhlíkové štrukturálne hrubé dosky

2. Základné vlastnosti produktu

2.1 Materiál a mechanické vlastnosti

Vyspelé uhlíkové a nízkolegované materiály s hlavnými triedami Q235B a Q355B dosahujú vyváženú pevnosť, plasticitu a húževnatosť, stabilné mechanické vlastnosti pri izbovej teplote, schopné znášať statické zaťaženie, dynamické zaťaženie a určité teplotné rozdiely.

Integrálne valcované platne sa vyznačujú jednotnou vnútornou textúrou a kontinuálnym prenosom sily, s vynikajúcou odolnosťou proti stlačeniu, ohýbaniu a ohýbaniu pre veľkoplošné nosné a obalové substráty.

Rôzne druhy ocele od bežnej pevnosti po vysokú pevnosť na výber, zodpovedajúce rôznym úrovniam zaťaženia vrátane ľahkých krytov, ťažkých nosných a tlakových komponentov zariadení.

2.2 Rozdiely medzi kategóriami a procesmi

Dosky valcované za tepla: Dobrá húževnatosť, široký rozsah hrúbok, nízka cena, odolnosť voči vysokej teplote a vynikajúci zvárací výkon na mieste ako primárny inžiniersky materiál; pokryté oxidovou stupnicou a strednou rozmerovou presnosťou.

Plechy valcované za studena: Hladký povrch, úzka rozmerová tolerancia, vysoká rovinnosť a vynikajúci ohýbací výkon pre presné obrábanie, lisovanie a dekoratívne komponenty; tenkú hrúbku a slabšiu odolnosť voči vysokej teplote ako plechy valcované za tepla.

Odvodené funkčné odrody: Kockované dosky sú protišmykové a odolné voči opotrebovaniu pre chodníky a plošiny; stredne hrubé dosky sa zameriavajú na veľké komponenty s veľkým zaťažením; rezané dosky a originálne cievkové dosky podporujú flexibilné rezanie s vysokým využitím materiálu.

2.3 Výhody obrábania a montáže

Komplexný výkon obrábania podporuje rezanie, ohýbanie, dierovanie, valcovanie, zváranie, leštenie a lakovanie, kompatibilné so všetkými procesmi výroby oceľových konštrukcií.

Ploché dosky umožňujú jednoduché spájanie, lapovanie a konštrukciu tupých spojov, ktoré sa bez problémov hodia k profilovej oceli, rúram a spojovacím prvkom pre zložité spoje.

Flexibilné veľkosti umožňujú rezanie celých dosiek na špeciálne tvarované kusy, malé dosky a vložené časti so silnou univerzálnosťou.

2.4 Prispôsobivosť k životnému prostrediu

Základná oceľ má slušnú odolnosť voči poveternostným vplyvom; po odhrdzovaní, nátere alebo žiarovom zinkovaní antikoróznou úpravou je možné ho aplikovať v interiéri, exteriéri a vlhkom prostredí pre dlhodobý servis.

Široký rozsah teplôt: Bežné platne z uhlíkovej ocele pracujú normálne medzi -20 ℃ a 350 ℃; špeciálne triedy ocele vyhovujú prevádzkovým podmienkam pri nízkych alebo vysokých teplotách.

2.5 Cenové výhody a obmedzenia

Dostatočné dodávky surovín, kompletné špecifikácie a hromadná výroba znižujú jednotkové náklady a prinášajú vysoký komplexný nákladový výkon ako najzákladnejšiu všeobecnú oceľ pre oceľové konštrukcie.

Tenké dosky vykazujú slabú odolnosť voči miestnemu nárazu a pretlačeniu; extra hrubé dosky nesú veľkú vlastnú hmotnosť a zvyšujú celkové konštrukčné zaťaženie.

Holé platne sú v exponovaných podmienkach náchylné na hrdzu a musia byť vybavené antikoróznou úpravou; Na ohýbanie a lisovanie vysokopevnostných plechov za studena je potrebná prísna kontrola parametrov, aby sa predišlo praskaniu.

3. Rozsah použitia za tepla valcovaných konštrukčných oceľových plechov

3.1 Hlavné aplikácie

Stavebné inžinierstvo oceľových konštrukcií: Podlahové základové dosky, strešné panely, stenové panely a plošinové dosky; výstuhy, deliace dosky, hlavové dosky, spojovacie dosky a osadené oceľové dosky pre oceľové stĺpy a nosníky, materiály jadra pre hlavné nosné a kĺbové spoje.

Výroba zariadení a strojov: Plášte zariadení, základne, rámy, kryty, silá, podporné dosky foriem a vložky odolné voči opotrebovaniu pre stavebné stroje.

Plošiny oplotení a chodníkov: Kockované dosky pre dielenské chodníky, schodiskové stupne a kryty zákopov; bežné platne pre továrenské kryty a prepážky.

Príslušenstvo pre tlakové nádoby a potrubia: Atmosférické zásobníky, vodné nádrže, hlavy rúr, podpery rúr a výstužné dosky valcov pre komponenty, ktoré nenesú vysoký tlak.

Komunálne a mostné inžinierstvo: Pomocné nosné dosky mostov, cestné ochranné dosky, komunálne ploty, základové dosky poklopov šachiet, dosky na riečny obklad a komponenty dopravných zariadení.

Hardware a neštandardné spracovanie: Rezané na špeciálne tvarované okrajové uzatváracie diely, vodotesné dosky, výstužné dosky a dočasné podporné dosky pre rôzne neštandardné náhradné diely.

3.2 Zodpovedajúce použitia podľa kategórie produktu

Stredne hrubé plechy valcované za tepla: Hlavne hrubé plechy pre ťažké oceľové komponenty, základne zariadení, mosty, skladovacie nádrže a veľké nosné panely.

Dosky rezané za tepla: Pravidelná tenká a stredná hrúbka s vysokým nákladovým výkonom, široko používané pre továrenské nosníky, stĺpy a kryty s najväčšou inžinierskou spotrebou.

Tenké plechy valcované za studena: Hladký vysoko presný povrch pre presné razenie, ozdobné panely, elektrické skrine a ľahké vonkajšie škrupiny.

Kockované oceľové dosky: Vynikajúci protišmykový výkon určený na plošiny pre chodcov, schodiskové stupne a podlahové dosky vozidiel.

3.3 Jednoduché tipy na výber

Uprednostňujte plechy valcované za tepla pre nosné, zváracie a vonkajšie pracovné podmienky;

Vyberte si plechy valcované za studena podľa požiadaviek na vzhľad, presné razenie a scenáre dekorácie interiéru;

Prijmite kockované dosky pre priechody pre chodcov a protišmykové plochy.

4. Parametre výkonu v celom rozsahu

4.1 Hlavné druhy a mechanické vlastnosti pri izbovej teplote

4.2 Všeobecné fyzikálne konštanty

Hustota: 7,85 g/cm³

Modul pružnosti: 2,06 × 10⁵ MPa

Poissonov pomer: 0,3

Tepelná vodivosť: 45 W/(m·K)

4.3 Klasifikácia hrúbky a štandardné rozmery

Klasifikácia hrúbky priemyslu

Tenký plech: 0,5 až 3,0 mm (valcovaný za studena / valcovaný za tepla)

Stredná doska: 3,0–14,0 mm

Hrúbka dosky: 14,0-60,0 mm

Extra hrubý plech: ＞60 mm (ťažké oceľové konštrukcie, základne zariadení)

Štandardné pevné veľkosti

Bežné šírky: 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Bežné dĺžky: 2000 mm, 2440 mm, 6000 mm, 12 000 mm

Tolerancia: Hrúbka ±0,3～±10%; Dĺžka a šírka ± 5 mm

Hlavné kategórie a rozsah hrúbok

Doska rezaná za tepla: 2,0～12 mm, najväčšia spotreba pri stavebných projektoch

Pôvodný plech valcovaný za tepla: 12～60 mm, pre veľké bremená, mosty, skladovacie nádrže

Oceľový plech valcovaný za studena: 0,5 až 3,0 mm, hladký, vysoko presný povrch

Kockovaný oceľový plech: 3,0 až 8,0 mm (šošovkový / diamantový protišmykový vzor)

4.4 Výkon obrábania

Vlastnosti ohýbania za studena: Q235 a Q355 podporujú ohýbanie za studena o 180° s priemerom tŕňa ≤ 2-násobok hrúbky plechu, žiadne praskliny alebo delaminácia v miestach ohýbania.

Zváracie vlastnosti: Nízky uhlíkový ekvivalent prináša vynikajúcu zvárateľnosť, kompatibilnú s ručným oblúkovým zváraním a zváraním v ochrannej atmosfére plynu bez zložitého predhrievania.

Razenie a ohýbanie: Plechy valcované za studena poskytujú optimálny výkon razenia; ohýbanie pod veľkým uhlom sa neodporúča pre hrubé plechy.

Prevádzková teplota: Všeobecne platne z uhlíkovej ocele sa pohybujú od -20 ℃ do 350 ℃; Typy Q355D/E pre nízkoteplotné projekty s minimálnou odolnosťou voči ultranízkym teplotám.

4.5 Referenčná časť Mechanické parametre

Modul ohybového prierezu rastie exponenciálne s hrúbkou plechu

Pevnosť v šmyku sa rovná 0,5-0,6-násobku medze klzu

Tenké dosky sú náchylné na lokálnu nestabilitu pri stlačení, zatiaľ čo hrubé dosky si zachovávajú stabilný odpor v tlaku

4.6 Kvalita povrchu a antikorózna úprava

Stav povrchu dodávky: Valcovaný za tepla s oxidom, hladký povrch valcovaný za studena, morený, otryskaný, pieskovaný

Antikorózne riešenia

Farba / epoxidový základný náter: Pre bežné vnútorné prostredie

Žiarové zinkovanie: Hrúbka zinkového povlaku 60～120μm pre dlhodobé vonkajšie použitie

Tryskanie + antikorózny náter: Štandardný proces pre projekty oceľových konštrukcií

Norma akceptácie povrchu: Bez trhlín, záhybov, jaziev, delaminácie a silnej hrdze.

4.7 Sprievodca výberom aplikácií

✅ Vhodné scenáre Oceľové výstuhy nosníkov a stĺpov, deliace dosky, zapustené oceľové dosky, podlahové základové dosky, podstavce zariadení, plošinové dosky, schodiskové stupne, obvodové dosky, mostné pomocné dosky, atmosférické zásobníky, mechanické rámy.

❌ Nevhodné scenáre Vnútorné steny vysokotlakových nádob, vysokoteplotné a vysokotlakové potrubia, silne korozívne médiá (vyžaduje sa špeciálna oceľ nádoby alebo nehrdzavejúca oceľ).

Pravidlá rýchleho výberu

Bežné továrne, kryty a malé príslušenstvo: za tepla valcovaný plech Q235B

Nosníky a hrubé dosky, mostíky: stredná a hrubá doska Q355B

Vzhľadové zdobenie a razenie, škrupiny skriniek: Za studena valcovaný tenký plech

Chodníky, operačné plošiny a schody: Protišmyková kockovaná doska

5. Spoločné tabuľky špecifikácií za tepla valcovaných konštrukčných oceľových plechov

5.1 Bežný oceľový plech valcovaný za tepla (rezaný plech / originálny plech, Q235B/Q355B)

Štandardná šírka × dĺžka: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Tenká doska 2,0 ~ 3,0 mm (kryt, okraj, spájanie tenkých dosiek)

Stredná doska 4,0 ~ 10 mm (najväčšia technická spotreba, výstuhy a vložené dosky)

Hrubý plech 12~60 mm (ťažké oceľové konštrukcie, mosty, základne zariadení)

5.2 Oceľový plech valcovaný za studena (0,5 až 3,0 mm, hladký, vysoko presný povrch)

Štandardná veľkosť plechu: 1000 × 2000, 1220 × 2440, 1500 × 3000 Bežná hrúbka: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Použitie jadra: Plášte elektrických skríň, lisovacie diely, vysokokvalitné kovanie, ľahké dekoratívne panely, dekoratívne panely povrch bez oxidu, nie je vhodný pre vysoké teploty a vysoké zaťaženie.

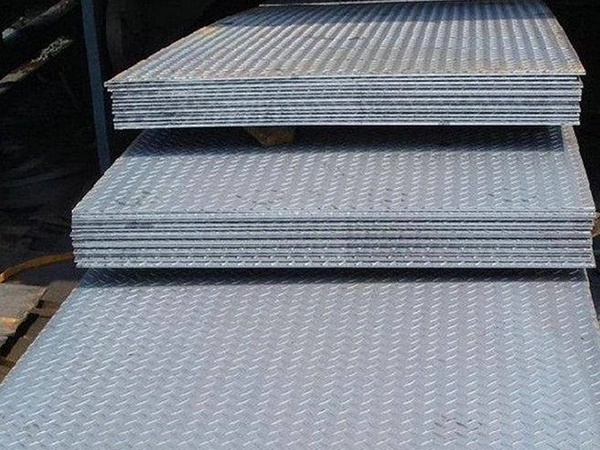

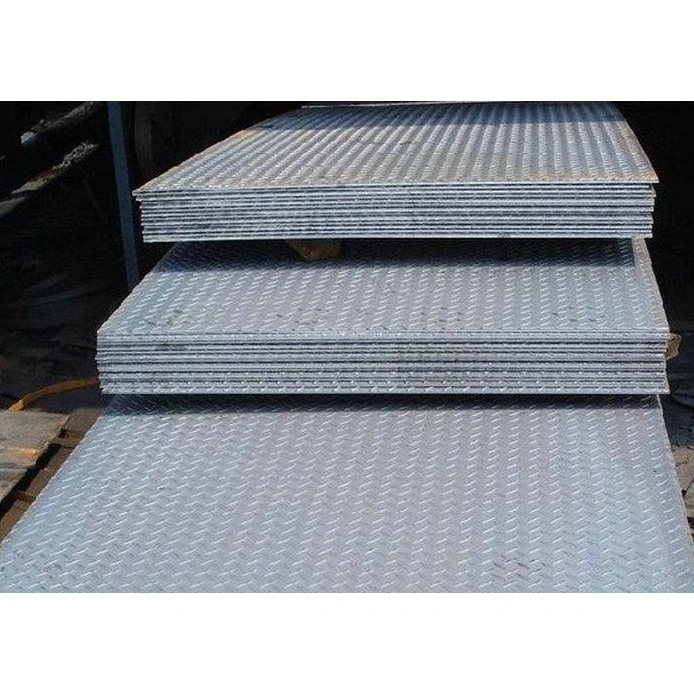

5.3 Kockovaný protišmykový oceľový plech (šošovkový / diamantový vzor, ​​určený pre oceľové plošiny)

Štandardná veľkosť: 1500×6000, 1800×6000 Hrúbka základnej dosky: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: Dielenské chodníky, jednoduché plošiny, schodiskové stupne

5,0/6,0/8,0 mm: Ťažké plošiny, podlahové dosky pre nákladné autá, priemyselné chodníky

5.4 Pravidlá pre výber veľkosti a materiálu

Preferovaná šírka: 1500 mm (najbežnejší, nízky rezný odpad), 1800 mm, 2000 mm

Preferovaná dĺžka: 6000 mm (všeobecná konštrukcia), 12 000 mm (použitie celej dosky dlhých komponentov)

Štandard výberu materiálu

Bežná továreň, kryt, vložené diely, spojovacie dosky: Q235B

Nosníky pre veľké zaťaženie, hrubé plechy, mosty, veľké oceľové konštrukcie: Q355B

Rozdiel medzi rezaným tanierom a pôvodným tanierom

Rezaný plech: 2–12 mm, nízka cena, priemerná rovinnosť, prvá voľba pre civilné a bežné oceľové konštrukcie

Pôvodná doska: Hrúbka nad 12 mm, jednotná vnútorná štruktúra, stabilný mechanický výkon, povinná pre projekty s vysokým zaťažením a mosty

5.5 Všeobecný vzorec na výpočet hmotnosti

Hmotnosť na meter štvorcový (kg/㎡) = hrúbka (mm) × 7,85

Celková hmotnosť jednej dosky = dĺžka (m) × šírka (m) × hrúbka (mm) × 7,85

6. HAISHENG Výhody továrenského zásobovania

Priame dodávky z pôvodného výrobného skladu: Vlastná dielňa na rezanie plechov s úplnými špecifikáciami stredne hrubých plechov valcovaných za tepla, za studena a kockovaných plechov na sklade, bez prirážky sprostredkovateľov, zjavná cenová výhoda pre veľké zámorské inžinierske projekty.

Stabilné rýchle dodanie: Dosky s bežnou hrúbkou a šírkou sú plne skladované po celý rok, čo podporuje dávkové dodávky a urgentné rezanie špeciálne tvarovaných vložených dosiek a výstuh, aby sa splnili prísne stavebné plány.

Vysledovateľnosť kontroly kvality celého procesu: Opätovná mechanická kontrola suroviny pred skladovaním, odber vzoriek počas valcovania a úplná vizuálna kontrola dokončenej veľkosti a vzhľadu. Ku každej dávke je priložený kompletný materiálový certifikát, správy o ťahových a nárazových skúškach, ktoré podporujú inšpekciu odberu vzoriek na mieste vykonanú treťou stranou pre bezproblémové prijatie zahraničných projektov.

Komplexná podporná služba spracovania: CNC rezanie, ohýbanie, dierovanie, rezanie drážok a žiarové zinkovanie antikorózna prefabrikácia, ktorá je zladená s H-nosníkmi, I-nosníkmi, kanálmi a vysoko pevnými skrutkami pre integrované exportné balenie.

Štandardné exportné balenie: Oceľové dosky pokryté fóliou a zviazané oceľovými pásmi, vystužené drevenými paletami na ochranu pred vlhkosťou a hrdzou, kompletné čínske a anglické certifikáty a materiálové správy pre colné odbavenie a prevzatie na mieste.

7. Často kladené otázky

Otázka: Vyberieme dosky Q235B alebo Q355B pre vnútorné továrenské kryty?

A: Cenovo výhodný Q235B pre ľahké kryty a malé vstavané diely; vysokopevnostné stredne hrubé dosky Q355B pre koncové dosky ťažkých nosníkov, základne zariadení a nosné prvky mostov.

Otázka: Ktorá antikorózna úprava zabezpečuje dlhšiu životnosť platní používaných v pobrežných projektoch pod holým nebom?

Odpoveď: Žiarové zinkovanie celého plechu je prioritou pre dlhodobé vonkajšie prostredie so soľným sprejom; pieskovanie plus dve vrstvy epoxidového antikorózneho základného náteru pre krátkodobé vnútorné vlhké podmienky.

Otázka: Ako rozlíšiť narezané platne a originálne platne, ktorý z nich si vybrať pre projekty s veľkým zaťažením?

A: 2–12 mm tenké a stredné dosky sú rezané dosky s nižšou cenou; platne nad 12 mm sú valcované originálne platne s jednotnou vnútornou metalografickou štruktúrou a stabilným výkonom, povinné pre mosty a základne ťažkej techniky.

Otázka: Počíta sa hrúbka vyvýšeného kockovaného vzoru ako nosná výpočtová hrúbka?

Odpoveď: Pre výpočet konštrukčného návrhu sa používa iba hrúbka základnej dosky, protišmykové výčnelky sú vylúčené z hrúbky nosnej sily, dosky vyberte podľa hrúbky základne podľa požiadaviek na zaťaženie.

Otázka: Môžu sa plechy valcované za studena použiť na nosné základy zariadenia?

Odpoveď: Neodporúča sa. Dosky valcované za studena sa vyznačujú tenkou hrúbkou a slabou odolnosťou voči vysokým teplotám; Stredne hrubé plechy valcované za tepla sa jednotne používajú pre vysoko zaťažené základne a zvárané nosné komponenty.
