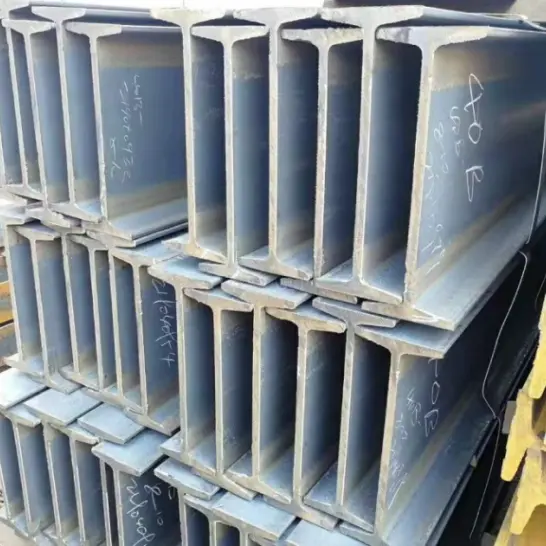

Za tepla valcovaná konštrukčná I nosníková oceľ

HAISHENG, spoľahlivý čínsky výrobca konštrukčnej ocele a komplexný dodávateľ, skladuje za tepla valcovanú konštrukčnú I nosníkovú oceľ vyrobenú podľa GB/T 706 s akostami Q235B a Q355B. Vďaka kužeľovým vnútorným prírubám a nerovnomernej hrúbke prináša ekonomické náklady a jednoduché spracovanie. Široko používaný pre ľahké sekundárne nosníky, plošiny, podpery a dočasné ľahké oceľové konštrukcie, je to konvenčný profil valcovaný za tepla pre malé a stredne veľké budovy.

Kľúčové vlastnosti produktu

I. Sekčné a mechanické vlastnosti

1. Vnútorné plochy príruby sú šikmé, pričom hrúbka príruby sa zužuje zvnútra von; to má za následok nerovnomerné rozloženie napätia v priereze a relatívne slabú bočnú tuhosť.

2. Za tepla valcovaná konštrukčná I nosníková oceľ ako jeden integrálny celok bez zváraných spojov, výsledkom čoho je nízke zvyškové napätie a dobrá konštrukčná stabilita.

3. Ponúka slušný odpor v ohybe, ale priemerný torzný a bočný odpor proti posunutiu; nevhodné pre aplikácie s dlhým rozpätím, vysokým zaťažením vetrom alebo veľkým zaťažením.

II. Ekonomické a obstarávacie charakteristiky

1. Klasická kategória produktov s komplexným rozsahom špecifikácií; široko dostupné na sklade, jednoduché obstaranie a konkurencieschopné ceny.

2. Pri rovnakej nosnosti je spotreba materiálu vyššia ako pri H-nosníkoch valcovaných za tepla, čím je hospodárnejší pre ľahké konštrukcie.

III. Konštrukcia a vlastnosti použitia

1. Pravidelný tvar uľahčuje sekundárne spracovanie (rezanie, zváranie, vŕtanie) a umožňuje rôzne spôsoby pripojenia na mieste.

2. Mierna vlastná hmotnosť uľahčuje zdvíhanie a inštaláciu; ideálne pre jednoduché stavby a dočasné stavby.

3. Vyznačuje sa povrchovou úpravou "čiernym" valcovaním za tepla; môže podľa potreby podstúpiť odstránenie hrdze a antikorózny náter, aby vyhovovali vnútornému a štandardnému vonkajšiemu prostrediu.

IV. Porovnanie s H-nosníkmi valcovanými za tepla

1. Bočná tuhosť je výrazne nižšia ako u H-nosníkov; nevhodné na použitie ako stĺpy vo výškových budovách alebo ako hlavné nosníky pre veľké rozpätia.

2. Účinnosť sekcií je relatívne nízka, čo si vyžaduje viac materiálu pri veľkom zaťažení.

3. Vynikajúci pomer ceny a výkonu; zostáva široko používaný v ľahkých a jednoduchých oceľových konštrukciách.

Použitie a rozsah aplikácie

I. Primárne použitia

1. Podlahové/strešné sekundárne nosníky a jednoducho podopreté nosníky: Za tepla valcovaná konštrukčná I nosníková oceľ sa používa na podporu ľahkého zaťaženia podlahy a strechy, zvyčajne v nosných systémoch s malým až stredným rozpätím.

2. Nosníky na plošiny a chodníky: Primárne a sekundárne nosné komponenty pre priemyselné zariadenia, plošiny zariadení, chodníky pre údržbu a podstavce.

3. Konzoly a podpery: Výroba podpier rúr, držiakov zariadení, vystuženia stien a dočasných podperných rámov.

4. Vaznice a stenové rámovanie: Strešné väznice pre ľahké priemyselné budovy, hromadenie staveniska a jednoduché obvodové konštrukcie.

5. Rámy, trámy a stĺpy v malom meradle: Trámy a stĺpy pre ľahké oceľové rámy v nízkopodlažných jednoduchých konštrukciách, ako sú dielne, sklady a prístrešky pre autá.

6. Komponenty stavebných strojov: Základy pre zdvíhacie zariadenia, podvozok vozidla, dočasné podopretie výkopov atď.

II. Rozsah platnosti

1. Priemyselné budovy: Závody ľahkého priemyslu, sklady, dielne a malé skladovacie silá; používa sa predovšetkým na sekundárne nosné komponenty.

2. Dočasné/jednoduché stavebné konštrukcie: Dočasné zariadenia staveniska, prístrešky pre autá, prístrešky, jednoduché skladovacie haly a modulárne/mobilné budovy.

3. Mestská infraštruktúra: Mestská hromada, podpery zábradlia, podpery chodníkov pre chodcov a malé podpery.

4. Elektromechanická podpera: Podpery potrubných stojanov pre elektrárne a chemické závody, základne zariadení a závesy/podpery na potrubia HVAC.

5. Dočasné inžinierske zariadenia: Výkopové podpery, základy lešenia a dočasné nosné rámy pre stavbu.

6. Ostatné oblasti: Podvozky poľnohospodárskych strojov, konštrukcie pre malé dopravné zariadenia a jednoduché skladové regály.

Kľúčové parametre výkonu

Normy: GB/T 706-2016, GB/T 700, GB/T 1591

I. Bežné materiály a mechanické vlastnosti

II. Označenie sekcie a podrobnosti špecifikácie

1. Formát označenia: Model + Výška (napr. 10#, 12#, 14#, 16#, 20a#, 20b#). Podtypy (a, b, c) existujú pre rovnakú výšku; Hrúbka rebra a prírub sa progresívne zvyšuje, čo vedie k vyššej nosnosti.

2. Charakteristika rezu: Vnútorný povrch príruby má sklon 1:6; príruba je hrubšia pri koreni a tenšia na okraji, čo má za následok nerovnomerné rozloženie napätia v priereze.

III. Spoločné špecifikácie (rozmery modelu + sekcie)

Formát: Výška × Šírka obruby × Hrúbka pásu

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Rozmerové a tvarové tolerancie

1. Štandardné pevné dĺžky: 6m, 9m, 12m; vlastné rezanie k dispozícii.

2. Rovnosť (Camber): ≤2 mm na meter; celkové prehnutie ≤ 0,2 % celkovej dĺžky.

3. Krútenie a kolmosť čelnej plochy sú v súlade s národnými normami, čo zaisťuje presnosť počas inštalácie a spájania.

V. Vlastnosti povrchu a spracovania

1. Stav dodávky: Valcované za tepla s okujemi (čierny povrch).

2. Spracovateľnosť: Vhodné na rezanie, vŕtanie, zváranie a ohýbanie; vhodné na sekundárne spracovanie.

3. Ochrana proti korózii: Nechránená v surovom stave; môže prejsť odstránením hrdze, lakovaním alebo žiarovým zinkovaním.

VI. Environmentálne a štrukturálne parametre

1. Prevádzková teplota: -20°C až 80°C.

2. Štrukturálne charakteristiky: Stredná odolnosť v ohybe; relatívne nízky torzný odpor a bočná tuhosť; nevhodné pre dlhé rozpätia, oblasti s vysokým zaťažením vetrom alebo primárne nosné úlohy vo výškových konštrukciách.

3. Vhodnosť zaťaženia: Používa sa predovšetkým pre jednoducho podopreté nosníky a komponenty s nízkou záťažou; vyhnúť sa dlhodobému excentrickému zaťaženiu.

Tabuľka špecifikácií za tepla valcovanej konštrukčnej I nosníkovej ocele
