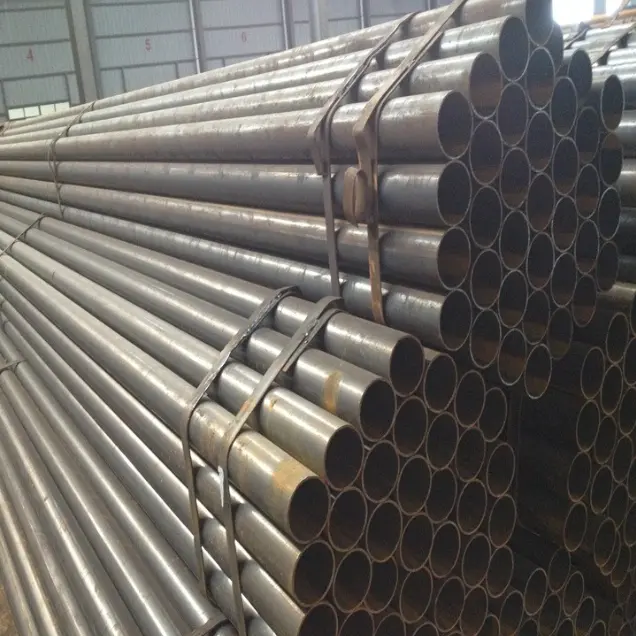

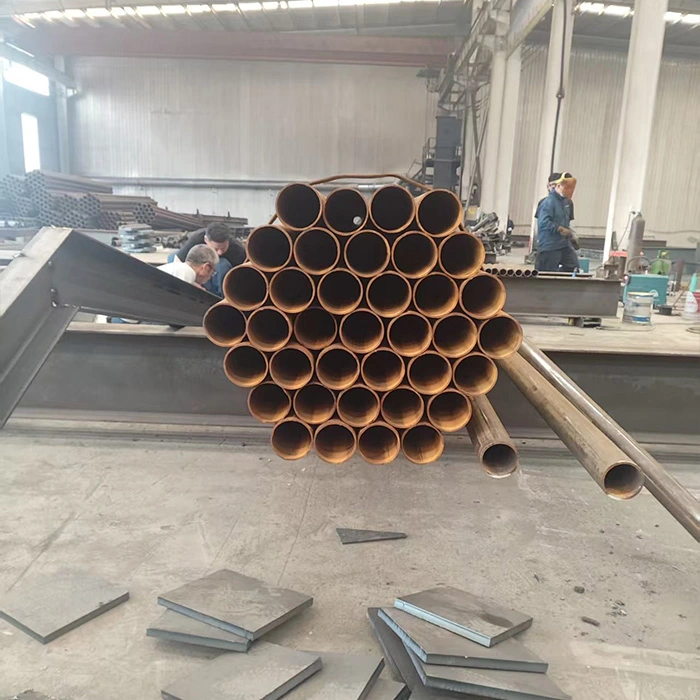

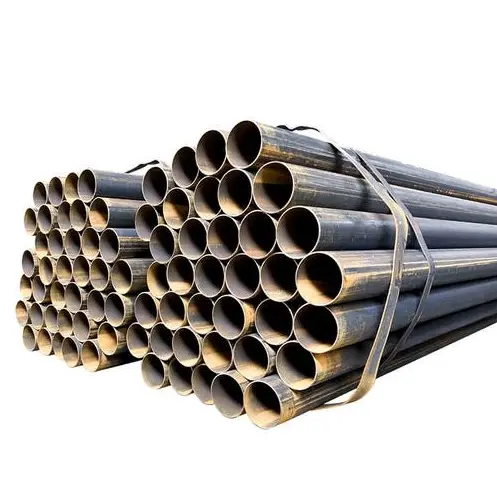

Zvárané oceľové rúry

Tieto výrobky, bežne známe ako zvárané oceľové rúry, sa vyrábajú valcovaním a zváraním oceľových pásov. Primárne sú kategorizované na zvárané rúry s rovným a špirálovým švom, vyrábané v súlade s normami ako GB/T 3091 a GB/T 13793 a bežne vyrábané z ocele Q235B alebo Q355B. Používajú sa hlavne na prepravu nízkotlakových tekutín, oceľové konštrukčné nosníky a stĺpy, podpery zvodidiel, komunálne potrubné siete, elektromechanické potrubia a dočasné projekty, vďaka čomu sú vhodné pre štandardné prevádzkové podmienky zahŕňajúce okolité teploty a nízke až stredné tlaky.

Vlastnosti produktu

I. Štrukturálne a mechanické vlastnosti

1. Zvárané oceľové rúry sú tvorené valcovaním a zváraním oceľových pásov a dodávajú sa v dvoch typoch: rovný šev a špirálový šev. Dutý kruhový prierez zaisťuje rovnomerné rozloženie zaťaženia a ponúka vynikajúcu odolnosť proti ohybu a krúteniu, ako aj vynikajúcu celkovú stabilitu.

2. Celková pevnosť spĺňa požiadavky aplikácií s nízkym až stredným tlakom. Rúry so špirálovým švom s veľkým priemerom ponúkajú vynikajúcu tlakovú únosnosť a tuhosť v porovnaní so štandardnými rúrami zváranými rovnými švami. Avšak kvôli obmedzeniam zvarových švov nie sú vhodné pre extrémne podmienky zahŕňajúce vysoký tlak, vysokú teplotu alebo silnú koróziu.

3. Pre rovnakú nosnosť sú ľahšie ako pevné oceľové komponenty, čím sa efektívne znižuje celkové zaťaženie konštrukcie.

II. Výrobné a nákladové charakteristiky

1. Výrobný proces je vyspelý, ponúka vysokú kapacitu a rýchle dodanie. Na trhu je k dispozícii dostatok zásob za ekonomické ceny, čo má za následok nízke celkové náklady.

2. K dispozícii je široká škála špecifikácií – od potrubí s malým priemerom až po potrubia s veľkým priemerom a stĺpové potrubia – čo umožňuje flexibilný výber.

III. Charakteristiky spracovania a konštrukcie

1. Sekundárne spracovanie – ako je rezanie, skosenie, rezanie závitov, ohýbanie a zváranie – je jednoduché a zjednodušuje konštrukciu na mieste.

2. Rúry majú jednotné rozmery a ľahko sa s nimi manipuluje a inštalujú. Rôzne spôsoby pripojenia – vrátane zvárania, prírub, závitovania a drážkovaných spojok – možno použiť, aby vyhovovali rôznym technickým požiadavkám. IV. Použitie a antikorózne vlastnosti

1. Štandardná dodávka je vo forme "čiernej rúry" (nepovlakovaná oceľ); možno však aplikovať úpravy ako žiarové zinkovanie, lakovanie, antikorózne nátery a 3PE antikorózne vrstvy. Sú vhodné na použitie vo vnútornom aj vonkajšom prostredí.

2. Flexibilné použitie: Môžu slúžiť samostatne ako potrubia na prepravu tekutín alebo môžu byť zostavené do nosných komponentov, ako sú oceľové konštrukčné nosníky, stĺpy a priehradové nosníky.

V. Rozdiely a obmedzenia produktov

1. Zvárané rúry s rovným švom sa zvyčajne používajú pre malé až stredné priemery, nízkotlakové potrubia a ľahké oceľové konštrukcie. Špirálovo zvárané rúry sa používajú predovšetkým pre veľké priemery, vďaka čomu sú vhodné pre diaľkovú mestskú dopravu a veľkorozmerné oceľové konštrukčné diely.

2. Vzhľadom na prítomnosť zvarových švov tieto rúry vykazujú nižšiu tlakovú odolnosť, odolnosť voči vysokým teplotám a únavovú pevnosť v porovnaní s bezšvíkovými oceľovými rúrami. Ich použitie v kritických tlakových aplikáciách zahŕňajúcich vysokotlakové horľavé/výbušné materiály alebo podmienky vysokej teploty/vysokého tlaku je prísne zakázané.

Hlavné použitie a rozsah použitia

I. Hlavné použitia zváraných oceľových rúr

1. Preprava tekutín

Používa sa na prepravu médií, ako je voda z vodovodu, odpadová voda, nízkotlakový plyn, ventilačný/odprašovací vzduch a oleje na všeobecné použitie; sú primárne potrubné materiály pre občianske a priemyselné siete.

2. Oceľové konštrukčné nosné komponenty

Používa sa na výrobu kruhových stĺpov, nosníkov, strešných podpier a stojanov platforiem; môžu nahradiť určité tvary konštrukčnej ocele pre pomocné alebo stredne zaťažené nosníky a stĺpy.

3. Ochrana a uzavretie

Používa sa na zvodidlá vozovky, obvodové oplotenie továrne, zábradlia schodiska, balkónové zábradlia, hromadiace konštrukcie a vonkajšie podpery billboardov.

4. Mechanické a elektrické podporné systémy

Používa sa na konštrukciu podpier a vešiakov pre vodovodné potrubia, vzduchové kanály a káblové žľaby, ako aj špeciálne montážne konzoly a upevňovacie tyče pre zariadenia.

5. Mestské a inžinierske stavby

Používa sa na komunálne potrubné siete, nábrežné plášte, základové plášte pilót, vetracie kanály tunelov a dočasné bezpečnostné bariéry na staveniskách.

6. Dočasné a poľnohospodárske zariadenia

Používa sa na lešenie, dočasné prístrešky, konštrukcie skleníkov a poľnohospodárske vodné dopravné potrubia.

II. Rozsah platnosti

1. Stavebné inžinierstvo: Civilné budovy, továrenské dielne, sklady, vodovodné a kanalizačné systémy pre haly a oceľové konštrukčné nosné systémy.

2. Inžinierske siete: Mestské vodovodné a kanalizačné siete, zvodidlá vozovky, krajinné inžinierstvo a inštalácia komunálneho potrubia. 3. MEP (mechanické, elektrické a inštalatérske/HVAC): Zásobovanie vodou a odvodňovanie, vetranie a nízkotlakové plynové potrubie pre továrne, budovy a nákupné centrá.

4. Priemyselné a banské podniky: Potrubie na prepravu dielní, podpery zariadení, materiálové ohradenia dvorov a ľahké priehradové konštrukcie.

5. Poľnohospodárstvo a terénne úpravy: Poľnohospodárske zavlažovacie potrubia, rámy skleníkov a oplotenie krajiny.

6. Dočasné práce: Dočasné zariadenia staveniska, dočasné podpery, ochrana výkopových jám a stavebné lešenie.

Sprievodca výberom

Rúry s priamym zváraním: Primárne malé až stredné priemery; bežne používané pre vnútorné potrubia, zábradlia a oceľové konštrukcie malého rozsahu.

Špirálovo zvárané potrubie: Primárne veľké priemery; bežne používané pre mestské diaľkové potrubia, diaľkový prenos vody a veľkorozmerné oceľové konštrukčné stĺpy.

Výkonnostné parametre

I. Implementačné štandardy

·GB/T 3091-2025: Zvárané oceľové rúry pre nízkotlakovú dopravu tekutín (voda, plyn, vzduch atď.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Pozdĺžne elektricky zvárané oceľové rúry (konštrukčné, lešenárske, všeobecné stroje)

·GB/T 9711 / API 5L: Potrubné potrubie na prepravu ropy a plynu (L245/L360/L415 atď.)

II. Bežné materiály a mechanické vlastnosti (izbová teplota)

· Modul pružnosti: 2,06 × 10⁵ MPa

· Hustota: 7,85 g/cm³

· Energia nárazu: Teplota okolia **≥27 J** (Q235B, V-zárez)

III. Rozmery a špecifikácie (predovšetkým pozdĺžny zvar)

1) Rozsah vonkajšieho priemeru

· Malý priemer: DN15–DN50 (21,3–60,3 mm)

· Stredný priemer: DN65–DN250 (76,1–273 mm)

· Veľký priemer: DN300–DN600 (323,9–610 mm)

·Špirálovo zvárané potrubie: Do DN800–DN3000

2) Hrúbka steny (bežná)

·Štandard: 1,2–12,7 mm

· Silná stena: 12,7–40 mm

·Tolerancia: Hrúbka steny ±10% t; Vonkajší priemer ±0,5% až ±1,0%

3) Dĺžka

·Standard: Pevné dĺžky 6 m, 9 m, 12 m

· Prispôsobiteľné: 15–18 m

·Tolerancia dĺžky: +20 mm / 0 mm

4) Teoretická hmotnosť (kg/m)

W = 0,02466 × (D-t) × t

·D: Vonkajší priemer (mm); t: Hrúbka steny (mm)

· Pozinkované potrubie: Hmotnosť × 1,015–1,03 (koeficient povrchovej úpravy)

IV. Znášanie tlaku a výkonnosť procesu

1) Hydrostatický test (povinný)

· Štandardné čierne potrubie: 5,0 MPa, udržiavací tlak ≥5s

· Plynové potrubie: 6,0 MPa, udržiavací tlak ≥10s

· Silnostenné potrubie: 7,0 MPa

· Odporúčaný pracovný tlak: ≤1,6 MPa (dlhodobá bezpečnosť)

2) Kvalita zvarového švu

· Nedeštruktívne testovanie (NDT): UT (ultrazvukové) / RT (rádiografické)

· Pozdĺžny šev: Vysokofrekvenčné zváranie, koeficient zvaru **≈0,85–0,9**

· Špirálový šev: Zváranie pod tavivom, koeficient zvaru **≈0,9–0,95**

3) Test sploštenia/ohybu

· Sploštenie: Žiadne praskliny, žiadna delaminácia

· Ohyb (DN≤50): 90°, polomer ohybu = 6D (čierna rúrka) / 8D (galvanizovaná rúrka), zvar umiestnený na boku; žiadne praskliny, žiadne odlupovanie zinkovej vrstvy

4) Prevádzková teplota

· Štandardná: -20°C až +200°C

· Nízkoteplotná oceľ (L245N): Do -40°C

V. Ochrana povrchu a korózie

· Stav dodávky: Čierna rúrka (holá rúrka) / žiarovo zinkovaná / epoxidová / 3PE (zakopaná)

· Pozinkovaná vrstva: ≥300 g/m² (obojstranná), lokálna hrúbka **≥85 μm**

· Kvalita povrchu: Žiadne praskliny, žiadne záhyby, žiadne chrasty, žiadna silná korózia

VI. Spôsoby pripojenia

· DN≤50: Závitové pripojenie (GB/T 7306)

· DN65–DN200: Prírubové pripojenie / drážkované pripojenie

· DN≥250: Zváranie (tupý zvar / kútový zvar)

VII. Aplikácie

· Nízkotlakové kvapaliny: Voda, splašky, plyn, vzduch, vetranie

· Steel structures: Circular pipe columns, trusses, supports, guardrails, scaffolding

· Teplota: -20 až 200°C; Tlak: ≤2,5 MPa

Tabuľka špecifikácií ohýbaných rúrok zváraných rovným švom

Tabuľka špecifikácií špirálovo zváraných rúr
