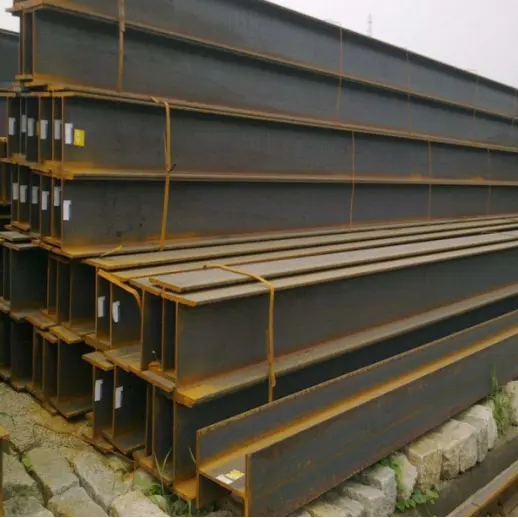

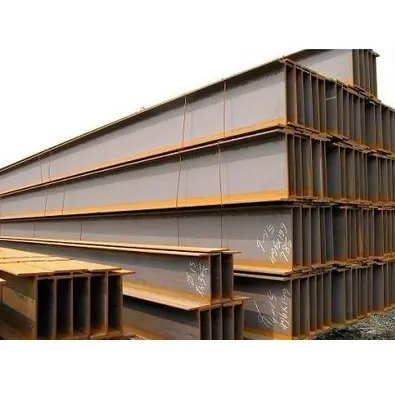

Za tepla valcovaná konštrukčná H nosníková oceľ

Aké sú vlastnosti za tepla valcovanej konštrukčnej H nosníkovej ocele?

I. Štrukturálne a mechanické vlastnosti

1. Efektívna sekciová mechanika: Vďaka rovnomernej hrúbke príruby a paralelným vnútorným a vonkajším povrchom je modul sekcie rovnomerne rozdelený. Ponúkajú vynikajúcu odolnosť proti ohybu, šmyku a krúteniu v porovnaní so štandardnými I-nosníkmi, čo vedie k vysokej účinnosti nosnosti.

2. Stabilný celkový výkon: Vytvorené integrovaným vysokoteplotným valcovaním za tepla bez zváraných spojov, vykazujú nízke zvyškové napätie a sú odolné voči deformácii a praskaniu, čím zaisťujú vysokú konštrukčnú bezpečnosť.

3. Vysoká tuhosť a stabilita: Silná celková tuhosť účinne odoláva vertikálnemu zaťaženiu, horizontálnemu tlaku vetra a seizmickým silám, vďaka čomu sú ideálne pre nosníky a stĺpy s dlhým rozpätím a vysokou nosnosťou.

II. Ekonomické a materiálové charakteristiky

1. Ľahké a materiálovo efektívne: Vyžadujú menej materiálu ako tradičné konštrukčné oceľové profily pre rovnakú nosnosť, čím efektívne znižujú vlastnú hmotnosť budovy a náklady na základy.

2. Štandardizované špecifikácie: Komplexné špecifikácie naprieč sériami HW, HM a HN v kombinácii s dostatkom zásob uľahčujú jednoduchý výber a obstarávanie.

III. Konštrukcia a vlastnosti použitia

1. Vysoká účinnosť inštalácie: Pravidelná geometria a vysoká presnosť spoja umožňujú rôzne spôsoby pripojenia (ako je skrutkovanie a zváranie), čo má za následok kratšie časy výstavby na mieste.

2. Široká prispôsobivosť: Vhodné na priame použitie v nosníkoch, stĺpoch, plošinách a podperách. V spojení s antikoróznymi nátermi alebo žiarovým zinkovaním sú vhodné pre vnútorné aj vonkajšie použitie, ako aj v štandardnom či koróznom prostredí.

3. Jednoduché spracovanie: Jednoduché rezanie, vŕtanie a zváranie s výstuhami a spojovacími doskami, aby sa splnili rôzne požiadavky na konštrukčné spoje.

Použitie a rozsah aplikácie

I. Primárne použitia

1. Nosné stĺpy: Primárne využívajúce typ Wide Flange (HW), slúžia ako hlavné vertikálne nosné prvky, prenášajúce zvislé zaťaženie a zaisťujúce celkovú stabilitu konštrukcie.

2. Nosníky a stĺpy rámu: Profily so strednou prírubou (HM) sú vhodné pre systémy oceľových rámov, ktoré zvládajú vertikálne zaťaženie aj bočné sily.

3. Primárne a sekundárne nosníky: Najpoužívanejšie sú profily s úzkymi prírubami (HN); podporujú zaťaženie podlahy a strechy a sú ideálne pre podlahové a strešné systémy s dlhým rozpätím.

4. Výstužné/podporné komponenty: Používajú sa na výrobu podpier zariadení, držiakov potrubných regálov, plošín údržby, základov strešných väzníc atď.

5. Kompozitné konštrukcie: V kombinácii s betónom vytvárajú oceľovo-betónové kompozitné nosníky a stĺpy na použitie vo viacposchodových a výškových budovách.

II. Rozsah platnosti

1. Priemyselné budovy

Rôzne továrne s oceľovou konštrukciou, sklady, dielne a systémy žeriavových nosníkov; Za tepla valcované konštrukčné H-nosníky sú základným materiálom pre priemyselné oceľové konštrukcie.

2. Verejné a občianske budovy

Veľkopriestorové stavby s dlhým rozpätím, ako sú štadióny, výstavné centrá, dopravné uzly (stanice/letiská), nákupné centrá, kancelárske budovy a viacposchodové obytné komplexy.

3. Mestská časť a infraštruktúra

Mestské inžinierske tunely, mostné piliere, nadchody pre chodcov, mestské hromadiace podpery a rámy pre veľké vonkajšie billboardy.

4. Nová energia a podporné projekty

Fotovoltaické (PV) montážne konštrukcie, základne veterných turbín, zariadenia na skladovanie energie a oceľové konštrukcie pre novú energetickú infraštruktúru.

5. Iné polia

Veľké základne vybavenia, priemyselné plošiny, podpery lodnej paluby, logistické a skladové regálové systémy a prefabrikované oceľové budovy.

Kľúčové výkonové parametre za tepla valcovanej konštrukčnej H nosníkovej ocele

Výkonné štandardy: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Bežné materiály a mechanické vlastnosti

II. Časť Pravidlá klasifikácie a označovania

1. Klasifikácia

· HW (Wide-príruba H-nosník): Šírka príruby ≈ výška sekcie; používa sa predovšetkým na stĺpy.

· HM (H-nosník so strednou prírubou): Stredná šírka príruby; používa sa predovšetkým na rámové nosníky a stĺpy.

· HN (H-nosník s úzkymi prírubami): Veľká hĺbka prierezu a úzke príruby; primárne sa používa pre primárne a sekundárne nosníky (najvyšší objem použitia).

2. Formát označenia: Výška H × Šírka príruby B × Hrúbka pásu t1 × Hrúbka príruby t2. Príklad: HN400×200×8×13.

III. Rozmerové a tvarové tolerancie

1. Odchýlka prierezu: Prísne dodržiava národné štandardné limity, aby sa zabezpečila presnosť počas spájania a inštalácie.

2. Rovnosť (prevýšenie/zametanie): ≤2 mm na meter; celková odchýlka nepresahujúca 0,2 % celkovej dĺžky.

3. Twist: Žiadna významná torzná deformácia po celej dĺžke; spĺňa požiadavky na inštaláciu oceľovej konštrukcie.

4. Pevná dĺžka: Štandardné špecifikácie. 6m/9m/12m; k dispozícii je aj zákazkové rezanie na základe výkresov.

IV. Vlastnosti povrchu a spracovania

1. Stav dodávky: Povrchová úprava "na čierno" valcovaná za tepla (s okovinami).

2. Povrchová úprava: Vhodné na následné odstránenie hrdze, lakovanie, protipožiarny náter, žiarové zinkovanie; prispôsobiteľné vnútornému aj vonkajšiemu prostrediu.

3. Spracovateľnosť: Možno rezať, vŕtať, zvárať a ohýbať; vhodné na výrobu rôznych konštrukčných spojov.

V. Parametre prevádzkového prostredia

1. Štandardná prevádzková teplota: [Rozsah] °C.

2. Nízkoteplotné podmienky: Pre použitie v extrémne chladných oblastiach musí prejsť testom nárazu pri nízkej teplote.

3. Odolnosť proti korózii: Základný materiál nemá vlastnú odolnosť proti korózii; ochrana povrchu je povinná v korozívnom prostredí.

VI. Charakteristiky nosnosti konštrukcie

1. Rovnomerná hrúbka príruby a paralelné vnútorné/vonkajšie plochy; vysoký modul prierezu s vynikajúcou odolnosťou proti ohybu, priečnemu posunu a krúteniu.

2. Integrálne valcované za tepla (bez zváraných spojov); nízke zvyškové napätie; odolný voči deformácii alebo prasknutiu pri dlhodobom zaťažení.

3. Vynikajúca bočná tuhosť v porovnaní so štandardnými I-nosníkmi; ideálne pre konštrukcie s dlhým rozpätím a budovy vystavené vysokému zaťaženiu vetrom.

Tabuľka špecifikácií
