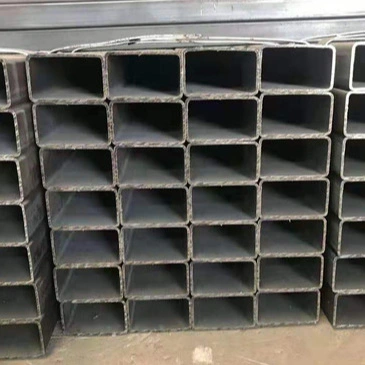

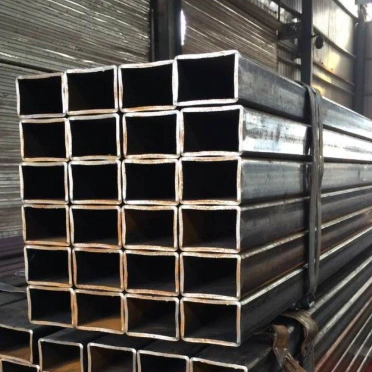

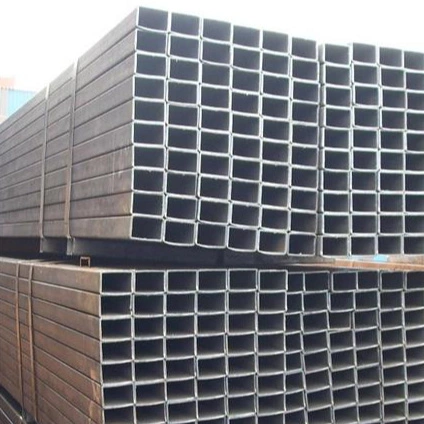

Obdĺžnikové duté oceľové rúry

Obdĺžnikové duté oceľové rúrky sú široko používané v aplikáciách, ako sú oceľové nosníky a stĺpy, rámovanie závesových stien, rámy krytov, stojany na vybavenie, zábradlia a stavebné stroje. Efektívne slúžia ako primárne nosné prvky a zároveň sú vhodné pre rôzne architektonické tvary a obvodové konštrukcie.

Vlastnosti produktu

I. Štrukturálne a mechanické vlastnosti

1. Dutý obdĺžnikový prierez poskytuje vysokú tuhosť proti ohybu a bočnému posunu v oboch smeroch. Ponúka vynikajúcu odolnosť voči krúteniu a bočnej deformácii v porovnaní s kruhovými rúrami alebo štandardnými tvarmi konštrukčnej ocele, čím zaisťuje robustnú celkovú konštrukčnú stabilitu.

2. Rovnomerný tvar prierezu a ploché plochy zaisťujú rovnomerné rozloženie zaťaženia. Jednotlivé rúry môžu vydržať značné vertikálne a horizontálne zaťaženie, pričom často slúžia priamo ako primárne nosné prvky.

3. Dostupné v zváraných a bezšvíkových typoch: Zvárané pravouhlé rúry ponúkajú vysokú hospodárnosť pre štandardné prevádzkové podmienky; bezšvíkové pravouhlé rúrky, ktorým chýbajú zvarové švy, poskytujú vynikajúcu pevnosť, odolnosť voči tlaku a únave, vďaka čomu sú ideálne pre scenáre vysokého zaťaženia a cyklického zaťaženia.

II. Vzhľad a vlastnosti inštalácie

1. Ploché vonkajšie povrchy uľahčujú spájanie, prekrývanie a zapustenú montáž. Tesne priliehajú k farebne potiahnutým oceľovým plechom, panelom a komponentom krytu, čím zaisťujú čistú povrchovú úpravu a utesnenie hrán počas výstavby.

2. Ostré hrany a jednotný profil spájajú nosnú funkčnosť s estetickou príťažlivosťou, vďaka čomu sú vhodné pre architektonické fasády, krajinné rámce a iné dizajnovo orientované projekty.

3. Pre danú nosnosť sú ľahšie ako pevné oceľové profily, čím sa efektívne znižuje celkové zaťaženie konštrukcie a šetria sa náklady na materiál.

III. Charakteristiky spracovania a pripojenia

1. Môžu byť rezané, skosené, ohýbané, vŕtané a zvárané. Sekundárne spracovanie je jednoduché a uľahčuje pohodlnú výstavbu na mieste.

2. Všestranné spôsoby pripojenia – vrátane zvárania, skrutkovania a nitovania – sa vyznačujú jednoduchým dizajnom spojov a vysokou účinnosťou inštalácie.

3. Široká škála špecifikácií pokrývajúca všetko od malých dekoratívnych rúrok až po veľkopriestorové nosné rúry, čo umožňuje flexibilný výber.

IV. Odolnosť proti korózii a výkonové charakteristiky

1. Dodáva sa v "čiernom" (nepotiahnutom) stave; kompatibilné s rôznymi antikoróznymi úpravami, ako je žiarové zinkovanie, zinkovanie za studena, lakovanie a práškové lakovanie, vďaka čomu sú vhodné pre vnútorné aj vonkajšie prostredie (suché alebo mokré).

2. Dobrá spracovateľnosť za studena a za tepla; stabilné mechanické vlastnosti v rámci štandardných rozsahov prevádzkových teplôt.

V. Obmedzenia produktu

1. Koncentrácia napätia sa vyskytuje v rohoch; tieto oblasti sú náchylné na únavové poškodenie pri silnom náraze alebo opakovanom cyklickom zaťažení.

2. Zlá vhodnosť na transport tekutín; zriedka používané pre potrubné systémy, pretože sú primárne určené na nosné konštrukcie a konštrukcie.

3. Vysoké výrobné náklady na hrubostenné bezšvíkové pravouhlé rúry veľkých špecifikácií vedú k výrazne vyšším cenám ako pri zváraných verziách.

Použitie a rozsah aplikácie

I. Primárne použitia

1. Kľúčové štrukturálne komponenty

Používa sa na továrenské rámy, portálové rámy, nosníky a stĺpy so skriňovými profilmi, vertikálne stĺpy, priehradové nosníky a podlahové podpery; nosný materiál jadra v oceľovej konštrukcii.

2. Stavebné obálky a závesné steny

Rámovanie vonkajších stien (podpery/stĺpy), rámy svetlíkov, rámy dverí a okien, strešné väznice a rámovanie okrajov; sa bezproblémovo integruje s profilovanými oceľovými plechmi a inými panelovými materiálmi.

3. Kryty a ochranné zariadenia

Obvodové oplotenie továrne, cestné zábradlia, schodiskové zábradlia, balkónové zábradlia, rámy na hromadenie staveniska a stĺpiky bezpečnostných sietí.

4. Rámy zariadení a strojov

Základy strojov, stojany na vybavenie, rámy pracovných stolov, skladové regály, rámy kontajnerov a rámy podvozkov vozidiel.

5. Inžinierske a dočasné zariadenia

Pódiové nosníky, konštrukcie skleníkov, dočasné hromadenie staveniska, podperné/podporné konštrukcie a modulárne konštrukcie budov.

6. Dekoratívne a architektonické štruktúry

Krajinné štruktúry, vonkajšie architektonické prvky, interiérové ​​dekoratívne rámovanie a rámy vitrín/búdok; spája nosnosť s estetickým vzhľadom.

II. Rozsah použitia obdĺžnikových dutých oceľových rúrok

1. Inžinierstvo oceľových konštrukcií: Nosníky, stĺpy a vystužovacie systémy pre priemyselné závody, sklady, štadióny a prefabrikované budovy.

2. Architektonická výzdoba: Stavebné závesy, dvere a okná, interiérové/exteriérové ​​architektonické prvky a výstavné stánky.

3. Mestské a dopravné: Cestné zábradlia, obecné stavebné plochy, krajinné pergoly a rámy autobusových prístreškov.

4. Výroba strojov: Rámy pre univerzálne zariadenia, stavebné stroje, poľnohospodárske stroje a logistické zariadenia.

5. Skladovanie a logistika: Vysokovýkonné regály, skladovacie plošiny a pomocné konštrukcie kontajnerov.

6. Poľnohospodárstvo, lesníctvo a záhradníctvo: skleníky, prístrešky pre hospodárske zvieratá a poľnohospodárske oplotenie.

Sprievodca výberom

· Zvárané pravouhlé rúry: Bežný typ produktu ponúkajúci vysokú cenu; široko používané pre štandardné aplikácie, ako je všeobecné nosenie, obvodové plášte budov, dekorácie a zábradlia.

· Bezšvíkové obdĺžnikové rúry: Vynikajúca pevnosť, odolnosť proti únave a tlaková únosnosť; používa sa predovšetkým na aplikácie s vysokým zaťažením, cyklické zaťaženie, rámy strojov s vysokou špecifikáciou a konštrukčné komponenty pre vysoké zaťaženie.

Kľúčové parametre výkonu

Implementačné normy: GB/T 6728-2017 "Za studena tvarované duté konštrukčné profily"; GB/T 3094-2012 "Za studena ťahané bezšvové štvorcové a obdĺžnikové oceľové rúry"

I. Bežné materiály a mechanické vlastnosti

Ďalšie všeobecné parametre:

· Modul pružnosti: 2,06 × 10⁵MPa

· Hustota: 7,85 g/cm³

· Štandardná prevádzková teplota: -20°C až 200°C

II. Systém špecifikácií a rozmerov

1. Spôsob označenia

Vonkajšie rozmery: dĺžka × šírka × hrúbka steny (jednotka: mm); Príklad: 100×50×3,0

2. Hlavné kategórie veľkostí

· Malý (dekorácia / ohrada / zábradlie): 20×10, 30×20, 40×20, 50×30; Hrúbka steny: 1,2–2,5 mm

· Stredné (kýl / väznica / štandardné trámy a stĺpy): 60×40, 80×40, 80×60, 100×50; Hrúbka steny: 2,0–5,0 mm

· Veľké (primárne stĺpy a nosníky / nosníky pre veľké zaťaženie): 120 × 80, 150 × 100, 200 × 100, 250 × 150; Hrúbka steny: 4,0–12,0 mm

3. Dĺžky a tolerancie

· Štandardné dĺžky: 6 m, 9 m, 12 m; vlastné dĺžky k dispozícii

· Tolerancia vonkajších rozmerov: ±0,8%

· Tolerancia hrúbky steny: Štandardná zváraná rúra ±10%; Bezšvíkové potrubie ± 7,5 %

4. Vzorec na výpočet teoretickej hmotnosti

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = dlhá strana, H = krátka strana, t = hrúbka steny)

III. Štrukturálne mechanické vlastnosti

1. Obdĺžnikové duté oceľové rúrky pravouhlé profily ponúkajú vysokú obojsmernú ohybovú tuhosť (pozdĺž silných aj slabých osí) a vynikajúcu bočnú stabilitu a torznú odolnosť v porovnaní s jednoduchými profilmi, ako sú kruhové rúrky alebo H-nosníky, výsledkom čoho je robustná celková konštrukčná stabilita.

2. Charakteristiky spracovania

· Test ohybom: Schopný ohýbať za studena o 90° pri izbovej teplote bez praskania alebo delaminácie v ohybe.

· Test sploštenia: Odoláva stlačeniu na špecifikované rozmery bez praskania steny.

1. Charakteristika napätia: Mierna koncentrácia napätia sa vyskytuje v rohoch; nie je vhodný pre aplikácie zahŕňajúce vysokofrekvenčné striedavé nárazové zaťaženie.

IV. Klasifikácia produktov a výkonnostné rozdiely

V. Povrchová úprava a ochrana proti korózii

1. Štandardný stav: Čierna povrchová úprava (za tepla valcovaný oxidový povrch).

2. Bežné metódy ochrany proti korózii: Žiarové zinkovanie, zinkovanie za studena, elektrostatické práškové lakovanie, antikorózne lakovanie a fluorokarbónové lakovanie.

3. Referenčné zinkovanie ponorením: Priemerná hrúbka zinkového povlaku ≥85 μm; trvanlivosť v exteriéri presahuje 15 rokov.

VI. Spôsoby pripojenia

· Primárne: Úkosové zváranie, plné penetračné zváranie (hlavný prvok konštrukcie).

· Sekundárne: Vysokopevnostné skrutkové spoje, samorezné skrutky, nitovanie.

· Kompatibilné s rôznymi oceľovými konštrukčnými zostavami, vrátane farebných oceľových plechov, H-nosníkov a uhlovej ocele.

VII. Vhodné a zakázané aplikácie

Vhodné

Priemyselné nosníky a stĺpy, rámovanie závesových stien, ohradové konštrukcie, zábradlia a oplotenia, skladové regály, rámy zariadení, krajinné konštrukcie a prefabrikované oceľové konštrukcie.

Nevhodné

Vysokotlakový transport tekutín, vysokoteplotné/vysokotlakové potrubia a hlavné konštrukcie vysokovýkonných zariadení vystavených silnému nárazu alebo vysokofrekvenčnej únave.
