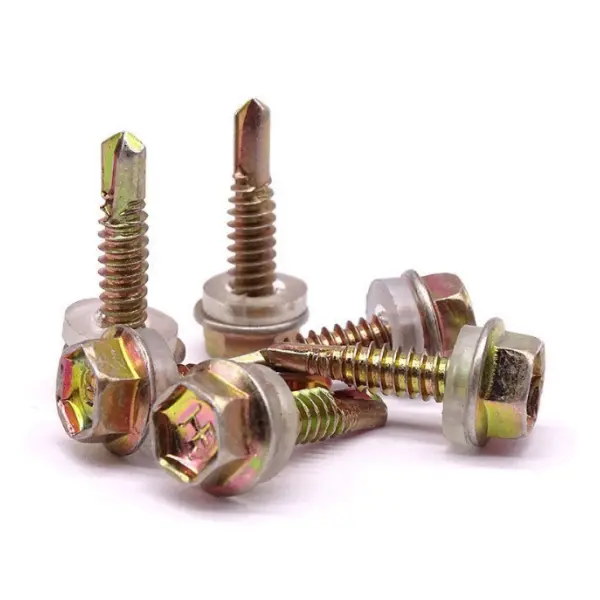

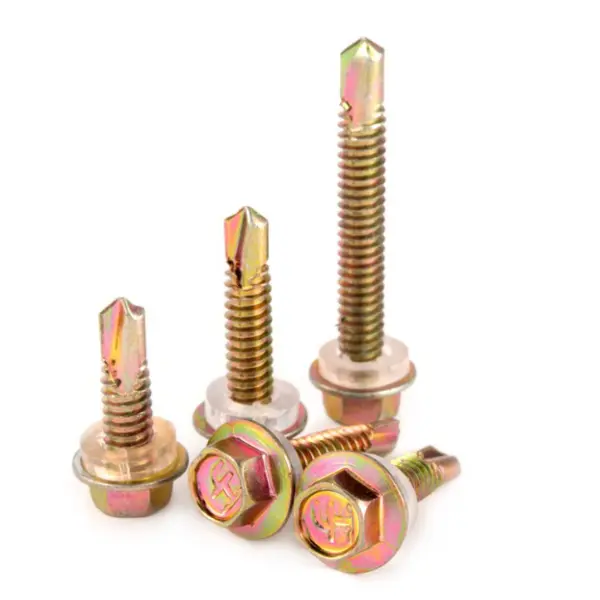

Samorezné skrutky pre oceľové obkladové systémy

Samorezné skrutky pre oceľové obkladové systémy sú navrhnuté špeciálne pre oceľové konštrukcie plášťov budov, vrátane strešných krytín, obkladov stien a ozdobných prvkov (ako sú lemovanie a rohové uholníky).

Materiál: Stredne uhlíková oceľ (1022) alebo nehrdzavejúca oceľ (410/304); tepelne spracované a dokončené zinkovaním alebo kompozitnými povlakmi.

Hlavná funkcia: Eliminuje potrebu predvŕtania; vykonáva vŕtanie, závitovanie a upevňovanie v jednom kroku. Vhodné na spájanie tenkých plechov (0,5–6 mm), ako je farebne lakovaná oceľ, pozinkované plechy a väznice z tenkej ocele.

Hlava: Šesťhranná podložka; compatible with socket drivers or power wrenches; offers high torque resistance and prevents slippage.

Hrot: Integrovaný vrták (miniatúrny špirálový vrták) s drážkami na odstraňovanie triesok; schopné vŕtať priamo cez oceľové plechy.

Závit: Hrubý závit (14 TPI); poskytuje silnú samoreznú schopnosť a vysokú upínaciu silu.

Povrchová úprava: Žiarovo pozinkovaný, farebný zinok alebo Dacromet; odolné voči korózii a vhodné na vonkajšie použitie.

Konfigurácia produktu

Štandardná zostava zahŕňa telo skrutky a vodotesnú tesniacu podložku (vopred zmontovaná); pripravený na okamžité použitie na mieste bez potreby ručnej inštalácie umývačky.

1) Telo skrutky (komponent jadra)

Typ hlavy: Šesťhranná podložka; ponúka vysokú nosnosť a bezpečné lícovanie. Špecifikácie (bežné):

o Priemer: 5,5 mm (#12), 6,3 mm (#14)

o Dĺžka: 25–150 mm (musí prenikať panelom a izolačnou vrstvou, s ≥25 mm zapustením do väznice)

Bod vŕtania: ST4,2–ST6,3, zodpovedajúci rôznym hrúbkam oceľového plechu.

2) Tesniaca podložka (kritická pre hydroizoláciu; vopred zmontovaná / integrovaná)

Konštrukcia: Kompozitná podložka pozostávajúca z kovovej podložky (pozinkovaná oceľ / nehrdzavejúca oceľ) + guma EPDM.

Funkcie: Vodotesnosť, zamedzenie úniku, odolnosť proti starnutiu a odolnosť voči poveternostným vplyvom (prevádzkový rozsah: -40 °C až 120 °C).

Rozmery: Vonkajší priemer ≥19 mm; poskytuje veľkú kontaktnú plochu pre spoľahlivé utesnenie. 3) Požadované nástroje (nevyhnutné pre inštaláciu)

Ovládače: 1/4″ šesťhranné objímky (8 mm/10 mm); akumulátorový rázový uťahovák alebo elektrická vŕtačka

Pomocné náradie: Vodováha, meter, bezpečnostný popruh (pre práce vo výškach)

Kľúčové parametre výkonu

Pevnosť v ťahu: ≥450 MPa

Tvrdosť povrchu: HRC 35–45 (tvrdý hrot vrtáka, húževnaté jadro)

Pevnosť pri vytiahnutí: ≥8700 N (Q235, 4 mm oceľový plech)

Krútiaci moment: ≥10,9 Nm

Odolnosť proti posypu soľou: ≥ 500 hodín (žiarovo pozinkované)

Použiteľná hrúbka dosky: 0,5–6 mm (v závislosti od špecifikácie hrotu vŕtania)

Typické aplikačné scenáre

Strešná krytina: Upevnenie farebne lakovaných oceľových plechov na oceľové väznice (odolnosť voči vetru a hydroizolácia)

Obloženie stien: Pripevnenie farebne potiahnutých oceľových plechov k stenovým nosníkom/väzniciam

Obloženie/lemovanie: Upevnenie hrebeňových krytov, odkvapov a rohov dverí/okien

Ostatné: Fotovoltaické (PV) montážne systémy, vzduchové kanály a tenkostenné oceľové plášte budov

Kľúčové výhody samorezných skrutiek pre oceľové obkladové systémy

1. Eliminuje kroky predvŕtania a závitovania; rýchla a pracovne nenáročná inštalácia

2. Pevný záber; odolné voči uvoľneniu a uvoľneniu

3. Kompatibilné s rôznymi materiálmi; vysoko všestranný

4. Kompaktná veľkosť; vhodné na spájanie tenkostenných a ľahkých komponentov

Diferenciátory

Porovnanie: Štandardné samorezné skrutky s ostrým hrotom, štandardné skrutky a slepé nity

I. Kľúčové diferenciátory

1. Integrované vŕtanie a upevňovanie; extrémne vysoká účinnosť inštalácie

Obsahuje vstavanú štruktúru rezania hrotu vrtáka; eliminuje potrebu predvŕtania alebo závitovania. Vŕtanie, závitovanie a upevňovanie sú dokončené v jedinom kroku, čo výrazne znižuje procesné kroky – ideálne pre rozsiahle inštalácie plášťa na staveniskách.

2. Šesťhranná hlava príruby; silná upínacia sila bez skĺznutia

Kombinuje externý šesťhranný pohon s čelom príruby, čo umožňuje použitie s vysokým krútiacim momentom pomocou elektrických kľúčov. Veľká dosadacia plocha minimalizuje riziko odizolovania závitu alebo prestrihnutia hlavy, vďaka čomu je vhodná pre podmienky spojené s vibráciami alebo tlakom vetra v oceľových konštrukciách.

3. Integrovaná kompozitná podložka; vynikajúce vodotesné tesnenie

Vo výrobe vopred zmontované s kovovými a EPDM komponentmi. Gumová kompozitná podložka: Po utiahnutí tesne prilieha k povrchu panelu; odolné voči starnutiu a extrémnym teplotám; zabraňuje úniku vody pri zdroji; špeciálne navrhnuté na hydroizoláciu systémov obvodového plášťa budov.

4. Tvrdený materiál, vhodný na kovové spoje

Priebežne kalené s vysokou povrchovou tvrdosťou; schopný spoľahlivo vŕtať do 0,5–6 mm farebne lakovaných oceľových plechov a pozinkovaných oceľových profilov; vyvážená húževnatosť zaisťuje odolnosť proti zlomeniu alebo odizolovaniu závitu počas inštalácie a ponúka vynikajúcu nosnosť v porovnaní so štandardnými samoreznými skrutkami.

5. Odolnosť proti korózii a poveternostným vplyvom, vhodná do vonkajšieho prostredia

Má štandardné povrchové úpravy, ako je farebné zinkovanie, žiarové zinkovanie alebo povrchová úprava Dacromet; ponúka vynikajúcu odolnosť proti posypovej soli a hrdzi; odolný na dlhodobé používanie vo vonkajších alebo pobrežných priemyselných zariadeniach; ideálne pre vonkajšie aplikácie plášťa oceľových konštrukcií.

6. Silný záber závitu, odolný proti zdvihnutiu a uvoľneniu vetra

Špeciálne hrubé samorezné závity zaisťujú tesný záber s oceľovými väznicami; poskytuje vynikajúcu odolnosť proti vytiahnutiu a pošmyknutiu; odoláva silnému zaťaženiu vetrom na strechách a odoláva uvoľneniu v priebehu času.

II. Porovnanie s inými typmi spojovacích prvkov (obmedzenia)

1. vs. štandardné samorezné skrutky s ostrým hrotom: Vyššie jednotkové náklady; nevhodné na nekovové podklady ako drevo alebo plast.

2. Vs. štandardné skrutky: Nižšia nosnosť; nemožno použiť na primárne konštrukčné nosné spoje; vhodné len pre obalové systémy a spoje tenkých plechov.

3. Vs. slepé nity: Umožňuje opakovanú demontáž a údržbu (na rozdiel od nitov na jedno použitie); avšak seizmická odolnosť a tolerancia opakovanej deformácie sú nižšie ako u vysokopevnostných konštrukčných spojovacích prvkov.

Proces inštalácie na mieste

Samorezné skrutky pre oceľové obkladové systémy Použiteľné scenáre: Zastrešenie továrne, opláštenie stien (oceľové plechy s farebným náterom), lemovanie a rohové lemovanie, tenkostenné oceľové obalové systémy atď.; installation follows general specifications for steel structure envelope construction.

I. Príprava stavby

1. Kontrola materiálu

Overte špecifikácie, dĺžku a antikorózny náter; skontrolujte vopred zmontované kompozitné podložky, aby ste sa uistili, že sú neporušené a bez oddelení alebo prasklín; rozlišovať medzi špecifikáciami vrtných bodov, aby zodpovedali celkovej hrúbke panelov.

2. Príprava nástroja

Šesťhranný nástrčný skrutkovač, elektrický kľúč s premenlivou rýchlosťou / Pripravte si ručnú elektrickú vŕtačku, vopred upravte nastavenia rýchlosti a krútiaceho momentu; tiež si pripravte meter, fixku a nožík.

3. Príprava základného povrchu

Uistite sa, že povrch panelov a väzníc neobsahuje úlomky, uvoľnenú hrdzu alebo výčnelky; zaistite, aby spoje prekrývania panelov boli hladké a povrch panelov nebol deformovaný.

4. Rozloženie a umiestnenie

Uchopte čiary podľa výkresov, aby ste určili rozstup skrutiek a zaistili horizontálne a vertikálne zarovnanie.

II. Polohovacie a upevňovacie operácie

1. Zarovnajte a pripevnite panely k sebe a dočasne ich zaistite, aby sa zabezpečilo, že šírka prekrytia bude spĺňať špecifikácie návrhu.

2. Počas vŕtania aplikujte tlak kolmo na povrch panelu; dodržujte vertikálne zarovnanie – nakláňanie alebo skrutkovanie skrutiek pod uhlom je prísne zakázané.

3. Vŕtajte a upevnite stabilnou rýchlosťou, aby samovrtný hrot mohol preniknúť do panelu a väznice; vyhnite sa náhlej alebo nadmernej sile, aby ste zabránili zlomeniu hrotu vrtáka alebo deformácii panelu.

4. Štandard upevnenia: Príruba by mala stlačiť kompozitnú podložku tak, aby bolo gumové tesnenie rovnomerne stlačené a mierne sa roztiahlo smerom von; neuťahujte príliš, pretože to môže prasknúť gumové tesnenie alebo spôsobiť pretlačenie a netesnosť povrchu panelu.

5. Postup inštalácie: Postupujte od stredu rozpätia smerom k obom koncom a od stredu smerom von, aby ste minimalizovali nahromadené napätie v paneloch.

III. Kľúčové body inštalácie pre rôzne oblasti

1. Pri strešných paneloch umiestnite skrutky na vrcholy vĺn; skrutkovanie skrutiek do žľabov je zakázané (pretože to vedie k hromadeniu vody a úniku); rozstupy... Prísne dodržujte výkresy s osobitným dôrazom na zvýšenie hustoty spojovacích prvkov okolo hrebeňa, odkvapov a odkvapov.

2. Nainštalujte vertikálne stenové panely zhora nadol; zvýšte hustotu skrutiek v prekrývajúcich sa spojoch, aby ste zabezpečili vodotesné utesnenie.

3. Aplikujte dvojité upevnenie na lemovanie, rohové lemovanie a uzatváracie body so skrutkami rovnomerne rozmiestnenými po oboch stranách rohu, aby ste zabránili zvlneniu okrajov alebo úniku vody.

IV. Kontrola a ochrana hotových prác

1. Komplexná vizuálna kontrola: Uistite sa, že skrutky sú vertikálne a rovnomerne rozmiestnené a že podložky sú neporušené a správne umiestnené.

2. Uistite sa, že povrch panelov nemá výrazné preliačiny alebo škrabance a že tesnenia presahov sú neporušené.

3. Zakážte šliapať, páčiť alebo udierať do dokončených oblastí, aby ste zabránili uvoľneniu skrutky alebo zlyhaniu tesnenia.

4. Poškodené podložky alebo nesprávne zarovnané skrutky ihneď vymeňte alebo opravte.

V. Stavebné zákazy

1. Neodstraňujte ani nevymieňajte pôvodné kompozitné podložky; inštalácia bez podložiek je prísne zakázaná.

2. Nezaskrutkujte skrutky pod uhlom ani ich príliš neuťahujte nadmerným krútiacim momentom, pretože to môže spôsobiť netesnosti alebo zlomenie skrutky.

3. Nepoužívajte skrutky s opotrebovanými hrotmi vŕtania alebo poškodenými závitmi.

4. Vyhnite sa vonkajšej inštalácii počas dažďa alebo keď sú povrchy panelov vlhké.

Kľúčové výkonové parametre samorezných skrutiek pre oceľové obkladové systémy

I. Základný materiál a povrchová úprava

1. Základný materiál: Štandardná oceľ 1022 Stredne uhlíková oceľ (kalená); Nerezová oceľ 410/304 pre prostredie s vysokou koróziou

2. Tepelné spracovanie: Priebežné kalenie (tvrdý povrch, húževnaté jadro)

3. Povrchová antikorózna úprava: Farebné zinkovanie, žiarové zinkovanie, Dacromet, fosfátovanie

4. Vhodná podložka: Pozinkovaná oceľová podložka + EPDM guma (tesnenie odolné voči poveternostným vplyvom)

II. Tvrdosť a mechanické vlastnosti

1. Tvrdosť povrchu: HRC 35–45 (zabezpečuje schopnosť vŕtania, zabraňuje zlomeniu hrotu)

2. Pevnosť v ťahu: ≥450 MPa

3. Konečný krútiaci moment: ≥10,9 N·m (štandardné špecifikácie)

4. Kapacita vytiahnutia (zhodná s 0,5–4 mm oceľovým plechom + väznica): ≥8700 N

III. Špecifikácie a parametre závitu

1. Bežné menovité veľkosti: ST5,5, ST6,3 (hlavný prúd pre inžinierske projekty)

2. Typ závitu: Hrubý samorezný závit; ostrý profil, silná priľnavosť

3. Typ vŕtacieho hrotu: Štandardný samorezný hrot; vhodné pre hrúbky plechu 0,5–6 mm

IV. Parametre tesniacej podložky

1. Prevádzková teplota: -40°C až 120°C; odolný voči starnutiu pri vysokej/nízkej teplote

2. Výkon: Vodotesný, tlmí nárazy, zabraňuje poškodeniu plechov rozdrvením; životnosť ≥10 rokov

3. Štruktúra: Vopred zmontovaná ako jeden celok v továrni; neodnímateľné

V. Parametre proti korózii a poveternostnej odolnosti

1. Farebný zinok: Odolnosť voči soľnému postreku ≥200 h; vhodné pre vnútorné/suché výrobné priestory

2. Žiarové zinkovanie / Dacromet: Odolnosť proti posypu soľou ≥500 h; vhodné do vonkajšieho, vlhkého a prímorského prostredia

VI. Parametre inštalácie a používania

1. Požiadavky na upevnenie: Podložka musí byť rovnomerne stlačená; zabráňte nadmernému uťahovaniu, aby ste predišli praskaniu gumy alebo pretláčaniu povrchu plechu

2. Hĺbka vŕtania: Po penetrácii farebného plechu musí byť účinné zapustenie do oceľovej väznice ≥25 mm

3. Použitie: Spájanie tenkých obkladových dosiek (strechy, stenové panely, lemovanie/lemovanie); nie na použitie v primárnych nosných konštrukčných spojoch
