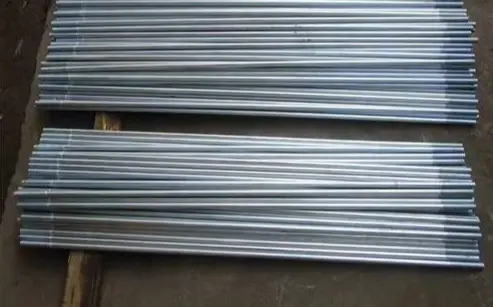

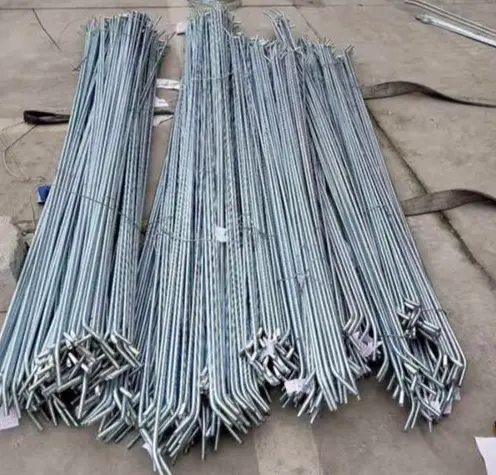

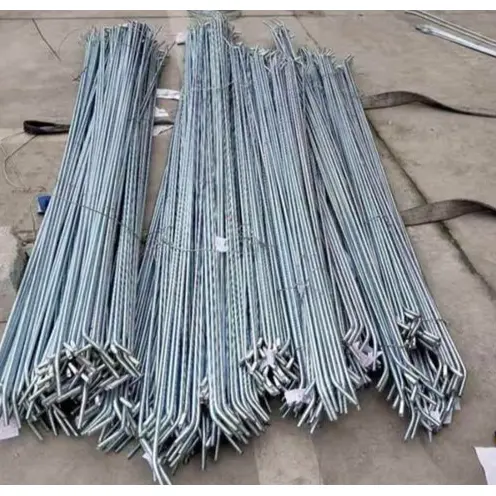

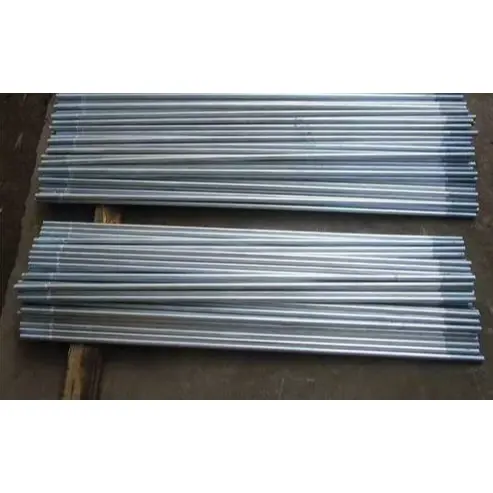

Pozinkované oceľové spojovacie tyče pre konštrukčné vystuženie

Pozinkované oceľové spojovacie tyče pre konštrukčné vystuženie (tiež známe ako žiarovo pozinkované spojovacie tyče alebo oceľové ťažné tyče) sú okrúhle oceľové konštrukčné prvky používané v oceľových konštrukciách, ako sú priemyselné závody, strechy, steny a fotovoltaické montážne systémy, aby odolali ťahovým silám, preniesli horizontálne zaťaženia, stabilizovali väznice a stenové nosníky a zabránili bočnej nestabilite.

Definícia a konfigurácia produktu

I. Základné informácie o produkte

Materiál: Standard Q235B; Q355B pre aplikácie s vysokým zaťažením. Okrúhla oceľ prechádza ťahaním za studena, kalením a popúšťaním a závitovaním na oboch koncoch.

Antikorózna ochrana: Žiarovo pozinkované (HDG); hrúbka zinkového povlaku ≥70–100μm; vhodné pre vonkajšie alebo vysoko korozívne pobrežné prostredie.

Funkcia: Typy zahŕňajú priame spojovacie tyče (horizontálne spojovacie tyče), diagonálne spojovacie tyče (kolenné výstuhy/veterná výstuha) a spojovacie tyče upravené napínaním (nastaviteľné napätie).

II. Kompletná konfigurácia (štandardná montáž)

1) Telo spojovacej tyče (1 kus)

Priemer: φ8/10/12/14/16 mm (najbežnejší je φ12).

Závity: M8/M10/M12/M14/M16 na oboch koncoch (prispôsobené priemeru); dĺžka závitu je 2d-3d na koniec.

Dĺžka: Prispôsobené na základe rozpätia; tolerancia ±5 mm; dostupné vo verziách s plným závitom alebo s obojstranným závitom.

Povrch: Žiarovo pozinkovaný; Odolnosť proti soľnému postreku ≥500 h.

2) Upevňovacie príslušenstvo (1 sada pre každý koniec)

Šesťhranné matice: stupeň 4,8 / stupeň 8; žiarovo pozinkované. ·Ploché podložky: Q235 / pozinkované; distribuovať tlak a zabrániť poškriabaniu.

·Pružinové podložky / poistné matice: Zabráňte uvoľneniu v dôsledku vibrácií (povinné pre strešné / vetrom zaťažené zóny).

3) Príslušenstvo na nastavenie / pripojenie (voliteľné na základe požiadaviek)

·Napínače (nastavovače tiahla): Typy s vidlicou alebo s uzavretým telom; kované z ocele 45#, žiarovo zinkované; rozsah nastavenia: ±50–150 mm.

·Ozubové dosky / spojovacie dosky: Q235B/Q355B; hrúbka ≥10 mm; žiarovo pozinkované; pre napojenie na väznice / nosníky / stĺpy.

· Chrániče závitov: Zabraňujú poškodeniu závitu alebo korózii počas prepravy / inštalácie.

·Trubky vzpier (pre kompresné tyče): Oceľová rúrka φ42/48 s vnútorným spojovacím tiahlom; zaisťuje stabilitu pri stlačení.

III. Rýchly prehľad kľúčových parametrov

·Materiál: Q235B (σₛ ≥ 235 MPa) / Q355B (σₛ ≥ 355 MPa).

· Pevnosť v ťahu: ≥400MPa (Q235) / ≥470MPa (Q355).

·Pozinkovaný náter: ≥85μm (vonkajšie), ≥100μm (pobrežné).

·Bežné špecifikácie: φ12 (M12), dĺžka 1–6m.

IV. Typické aplikačné scenáre

·Továrenské zastrešenie: Rovné ťahadlá (medzi väznicami) + diagonálne ťahadlá (odolnosť proti vetru) + napínače (nastavenie napätia).

·Obklad stien: Diagonálne spojovacie tyče pre stenové podpery; zabrániť vydutiu steny alebo bočnému posunu.

·PV montážne systémy: Pozdĺžne / priečne spojovacie tyče; zvyšuje stabilitu proti zaťaženiu vetrom a snehom. Hlavné výhody

1. Odolnosť proti hrdzi a korózii: Pozinkovaný povlak ich robí vhodnými pre vonkajšie a vlhké prevádzkové podmienky.

2. Vysoká pevnosť v ťahu: Účinne obmedzuje kývanie väznice a zvyšuje celkovú tuhosť konštrukcie.

3. Nastaviteľná dĺžka: Dĺžky možno doladiť na mieste, čím sa zabezpečí vysoká prispôsobivosť inštalácie.

4. Účinnosť: Ľahká a nákladovo efektívna, čo uľahčuje pohodlnú dávkovú inštaláciu.

Rozlišovanie zvýraznení

I. V porovnaní s čiernymi oceľovými / lakovanými spojovacími tyčami

1. Vynikajúca odolnosť proti korózii a poveternostným vplyvom

Prechádza komplexným žiarovým zinkovaním; hrubý, metalurgicky viazaný náter blokuje vlhkosť a soľný sprej, čo umožňuje dlhodobé používanie vo vonkajšom, vlhkom alebo prímorskom prostredí. Na rozdiel od toho štandardné čierne oceľové diely ľahko hrdzavejú a nátery sa odlupujú alebo lúpajú, čo si vyžaduje časté odstraňovanie hrdze a prelakovanie, čo vedie k vysokým nákladom na údržbu.

2. Dlhšia životnosť

Životnosť presahuje 20 rokov za normálnych podmienok – ďaleko presahuje lakované diely (3–5 rokov), vďaka čomu sú ideálne pre trvalé vonkajšie oceľové konštrukcie, ako sú výrobné budovy a fotovoltaické montážne systémy.

3. Vynikajúca povrchová celistvosť

Zinkový povlak je odolný voči opotrebovaniu a nárazu, čím sa minimalizuje poškodenie počas prepravy a inštalácie. Závity sú odolné voči hrdzi a zadretiu, čo zaisťuje bezproblémovú demontáž pri budúcej údržbe.

4. Jednotný vzhľad a jednoduchá kontrola

Má konzistentný strieborno-šedý povrch, ktorý umožňuje jednoduchú vizuálnu identifikáciu špecifikácií a kvality na mieste.

II. V porovnaní so spojovacími tyčami z nehrdzavejúcej ocele

1. Vynikajúci pomer ceny a výkonu

Náklady na obstarávanie sú výrazne nižšie ako náklady na spojovacie tyče z nehrdzavejúcej ocele; za štandardných korozívnych podmienok je celkový výkon porovnateľný, čo vedie k podstatnému zníženiu projektových nákladov.

2. Stabilné mechanické vlastnosti

Primárne vyrobené z ocele Q235B/Q355B; pevnosť a húževnatosť spĺňajú požiadavky na ťahové zaťaženie oceľových konštrukcií, zaisťujú spoľahlivú nosnosť a odolnosť proti deformácii.

3. Vysoká adaptabilita spracovania

Prispôsobiteľné dĺžky a závity; kompatibilný s príslušenstvom, ako sú napínače a dištančné rúrky, ponúka flexibilitu pre inštaláciu na mieste, vyrovnanie a napnutie.

III. Jedinečné výhody

1. Sústredená nosnosť a jednoduchá konštrukcia: Zvláda predovšetkým ťahové zaťaženie; ľahké a priestorovo efektívne; účinne obmedzuje bočný posun väzníc a stenových nosníkov, čím zvyšuje celkovú stabilitu konštrukcie; slúži ako jednoduchý, účinný ťažný prvok v oceľových konštrukciách.

2. Komplexný podporný systém: Kompatibilný s kompletnou sadou príslušenstva – ako sú pozinkované matice, podložky, napínače a styčníkové dosky – so zodpovedajúcimi antikoróznymi úpravami, ktoré zabraňujú galvanickej korózii a zabezpečujú jednotnú ochranu.

3. Pohodlná inštalácia: Konštrukcia s obojstranným závitom umožňuje jemné doladenie napnutia a vyrovnania pomocou matíc, výsledkom čoho je vysoká účinnosť pri konštrukcii a nastavovaní.

IV. Krátke obmedzenia

1. Výkon v drsnom prostredí: Odolnosť proti korózii je nižšia ako odolnosť nehrdzavejúcej ocele vo vysoko korozívnych alebo silne kyslých/alkalických prostrediach.

2. Cena: Jednotková cena je vyššia ako u štandardných čiernych železných spojovacích tyčí, čo vedie k mierne vyššej počiatočnej investícii.

V. Zhrnutie výberu

· Suché vnútorné prostredie, dočasné konštrukcie alebo prísna kontrola nákladov → Vyberte si čierne oceľové alebo lakované spojovacie tyče.

· Vonkajšie/exponované miesta, pobrežné oblasti, štandardné korózne podmienky alebo potreba dlhodobého bezúdržbového výkonu → Uprednostňujte spojovacie tyče z pozinkovanej ocele.

· Chemické prostredie so silnou koróziou alebo vysokými požiadavkami na čistotu → Zvoľte spojovacie tyče z nehrdzavejúcej ocele.

Proces výstavby na mieste

Pozinkované oceľové spojovacie tyče pre konštrukčné vystuženie sú použiteľné pre: výrobné ťahadlá väzníc, stenové spojovacie tyče, PV montážne spojovacie tyče a napínacie spojovacie tyče. Základný materiál je zvyčajne Q235B/Q355B žiarovo pozinkovaná kruhová oceľ; inštalácia je v súlade s normami pre oceľové konštrukcie.

I. Príprava stavby

1. Kontrola materiálu: Overte priemer, dĺžku a špecifikácie závitu spojovacej tyče; skontrolujte, či je v poriadku pozinkovaný povlak a uistite sa, že závity sú bez preliačin, hrdze alebo odizolovaných častí; uistite sa, že príslušenstvo (pozinkované matice, ploché podložky, pružné podložky, napínače, styčné dosky) sú v dobrom stave. Prísne zakážte miešanie príslušenstva rôznych špecifikácií alebo výrobných procesov.

2. Príprava náradia: kľúče, nástrčné kľúče, zvinovacie metre, olovnice a ručné kladivá; na nastavenie tiahla pripravte páčidlá a napínacie kľúče; zabezpečiť, aby bola pre prácu vo výškach k dispozícii úplná bezpečnostná výbava. 3. Overenie podkladu: Zabezpečte, aby spojovacie dosky a predvŕtané otvory/priemery pre nosníky, stĺpy, väznice a obvodové plášte vyhovovali výkresom; uistite sa, že komponenty sú správne umiestnené a bezpečne dočasne upevnené.

4. Technická inštruktáž: Jasne definujte rozloženie, sklon a požiadavky na napínanie spojovacích tyčí, pričom rozlišujte medzi montážnymi špecifikáciami pre priame spojovacie tyče, diagonálne spojovacie tyče a napínacie spojovacie tyče.

II. Proces inštalácie a prevádzkové kľúčové body

(A) Štandardné obojstranné závitové spojovacie tyče (priame/diagonálne spojovacie tyče)

1. Vloženie: Oba konce spojovacej tyče prevlečte postupne cez predvŕtané otvory v komponentoch tak, aby tyč zostala rovná bez zalomení alebo prekrútení.

2. Umiestnenie príslušenstva: Nainštalujte komponenty v poradí plochá podložka → pružinová podložka → matica; premiestnite rozdelenie v pružinovej podložke, aby sa zabezpečil účinok proti uvoľneniu.

3. Počiatočné utiahnutie: Symetricky utiahnite matice na oboch koncoch, aby ste vytvorili základné napätie a odstránili uvoľnenie komponentov.

4. Konečné utiahnutie: Utiahnite postupne, pričom na oboch koncoch súčasne použite silu, aby ste zaistili rovnomerné napnutie a celkovú rovnosť; neuťahujte úplne jednu stranu naraz, pretože to spôsobuje nesúosovosť komponentov a lokalizovanú koncentráciu napätia.

5. Zarovnanie: Skontrolujte priamosť a sklon pomocou olovnice alebo zarovnávacej struny; podľa potreby dolaďte polohy matíc.

(B) Napínacie spojovacie tyče (nastaviteľný typ)

1. Pripojte oba konce spojovacej tyče ku konštrukčným uzlom a voľne nainštalujte matice.

2. Otáčaním telesa napínača upravte napnutie, ovládajte celkovú tesnosť, aby ste zabezpečili, že konštrukčná geometria a zvislosť spĺňajú konštrukčné špecifikácie.

3. Po nastavení zaistite matice proti uvoľneniu na oboch stranách napínača, aby ste zabránili otáčaniu alebo uvoľneniu počas servisu.

4. Pre skupiny paralelných spojovacích tyčí zaistite konzistentné napnutie a vyvážené rozloženie zaťaženia.

(C) Inštalácia s dištančnými rúrkami

Prevlečte spojovaciu tyč vnútrom oceľovej rozpernej rúrky; na závitové časti vyčnievajúce z oboch koncov nainštalujte podložky a matice. Uistite sa, že dištančná trubica lícuje s komponentmi (vertikálne alebo horizontálne) bez toho, aby sa nakláňala alebo ponechávala medzery.

III. Stavebné požiadavky podľa lokality

1. Spojovacie tyče strešných väzníc: Vodorovné spojovacie tyče musia zostať rovné a diagonálne spojovacie tyče musia byť inštalované v konštrukčných uhloch; všetky ťahadlá musia byť napnuté a napnuté, aby sa eliminovalo previsnutie a zlepšila sa celková stabilita väzníc.

2. Nástenné spojovacie tyče: Inštalujte postupne zhora nadol, pričom kontrolujte zvislosť stenových komponentov; zabezpečte, aby spojovacie tyče nezasahovali do dverí, okien alebo obkladových panelov.

3. Rohové a koncové spoje: Uistite sa, že všetky armatúry sú kompletné, implementujte dvojité opatrenia proti uvoľneniu a použite dodatočnú výstuž v oblastiach vystavených vysokému zaťaženiu vetrom.

IV. Kontrola a ochrana hotových prác

1. Vizuálna kontrola: Spojovacie tyče musia byť rovné, bez ohýbania a pozinkovaný povlak nesmie byť značne poškodený; armatúry musia byť úplné, s úplne dotiahnutými maticami a úplne stlačenými pružnými podložkami.

2. Funkčná kontrola: Zostava musí byť bez uvoľnenia alebo kývania; konštrukčné rozmery a uhly sklonu musia zodpovedať výkresom.

3. Ochrana hotového diela: Stúpanie, narážanie alebo spôsobovanie popálenín pri zváraní na tiahla alebo pozinkovaný povrch je zakázané; zabrániť kontaminácii maltou alebo olejom na miestach so závitom.

4. Okamžite opravte lokalizované škrabance v galvanizovanom povlaku nanesením farby bohatej na zinok, aby sa obnovila ochrana proti korózii.

V. Stavebné zákazy

1. Vynechanie plochých podložiek alebo pružných podložiek, inštalácia neúplných sád armatúr alebo primiešavanie negalvanizovaných armatúr je prísne zakázané.

2. Násilím, krútením alebo použitím vyhrievania plameňom na vyrovnávanie spojovacích tyčí je zakázané, aby sa zabránilo poškodeniu materiálu alebo zlyhaniu pozinkovaného povlaku.

3. Nepoužívajte spojovacie tyče s poškodenými závitmi, silne odlupujúcim sa galvanizovaným povlakom alebo deformáciou/ohybom.

4. Prílišné uťahovanie matíc je prísne zakázané, aby sa zabránilo odizolovaniu závitov alebo deformácii komponentov.

5. Pri vonkajšej stavbe v daždivom počasí vykonajte ochranné opatrenia, aby ste predišli hrdzi spôsobenej dlhším hromadením vody na závitoch.

Kľúčové výkonové parametre pozinkovaných oceľových spojovacích tyčí pre konštrukčné vystuženie

Normy: GB/T 700, GB/T 13912, GB 50017

I. Základný materiál a mechanické vlastnosti

1. Bežné materiály

· Štandard: Q235B; Odolné/dlhé: Q355B

2. Mechanické indikátory

3. Špecifikácie tyče: Bežné priemery: φ8, φ10, φ12, φ14, φ16 mm; Dĺžka: Prispôsobené podľa výkresov (štandardne 1–6 m); Tolerancia dĺžky: ±5 mm

II. Parametre vlákna

1. Špecifikácie závitu: Prispôsobené priemeru okrúhlej ocele (M8, M10, M12, M14, M16)

2. Typ závitu: Obojstranný vonkajší závit; dĺžka závitu na každom konci je 2-3 násobok menovitého priemeru

3. Presnosť závitu: 6g; hladký strih, proti zadieraniu

III. Vlastnosti galvanizovaného povlaku (uprednostňuje sa žiarové zinkovanie)

1. Hrúbka povlaku

· Štandardné vonkajšie použitie: ≥70 μm

· Pobrežné/vysoko korozívne prostredie: ≥85 μm

2. Adhézia: Metalurgická väzba; žiadne odlupovanie alebo odlupovanie pri náraze

3. Odolnosť proti korózii: Test soľným postrekom ≥500 h; životnosť > 20 rokov pri bežných vonkajších podmienkach

IV. Parametre príslušenstva

1. Trieda orechov: Trieda 4.8 / Trieda 8; žiarovo pozinkované (rovnaký materiál); presné lícovanie so závitmi

2. Plochá podložka: materiál Q235, žiarovo zinkovaná; rozdeľuje kontaktný tlak; chráni lak/povlak komponentov

3. Pružinová podložka: Vysoká elasticita; používa sa predovšetkým v oblastiach s vysokými vibráciami alebo silným vetrom, aby sa zabránilo uvoľneniu

4. Napínač (nastaviteľný): Materiál: Kovaná oceľ 45#, plne žiarovo pozinkovaná; štandardný rozsah nastavenia: ±50–150 mm mm

V. Parametre používania a inštalácie

1. Režim zaťaženia: Navrhnutý len pre ťahové zaťaženie; je prísne zakázané vystavenie tlaku, ohýbaniu alebo bočnému zaťaženiu.

2. Požiadavky na inštaláciu: Spojovacia tyč musí zostať rovná, bez skrútenia alebo zauzlenia; matice na oboch koncoch musia byť dotiahnuté symetricky.

3. Vhodnosť pre životné prostredie: Rozsah prevádzkových teplôt -20°C až 80°C; vyhýbajte sa dlhodobému kontaktu so silnými kyselinami alebo silnými zásadami.

VI. Ďalšie charakteristiky

1. Povrchová úprava: Matná strieborno-šedá v celom rozsahu s jednotným zafarbením; odolné voči opotrebovaniu a nárazom.

2. Opätovná použiteľnosť: Pozinkovaný povlak závitu poskytuje vlastné mazanie, čím zabraňuje zaseknutiu zostavy alebo odstráneniu závitov počas demontáže kvôli údržbe.
