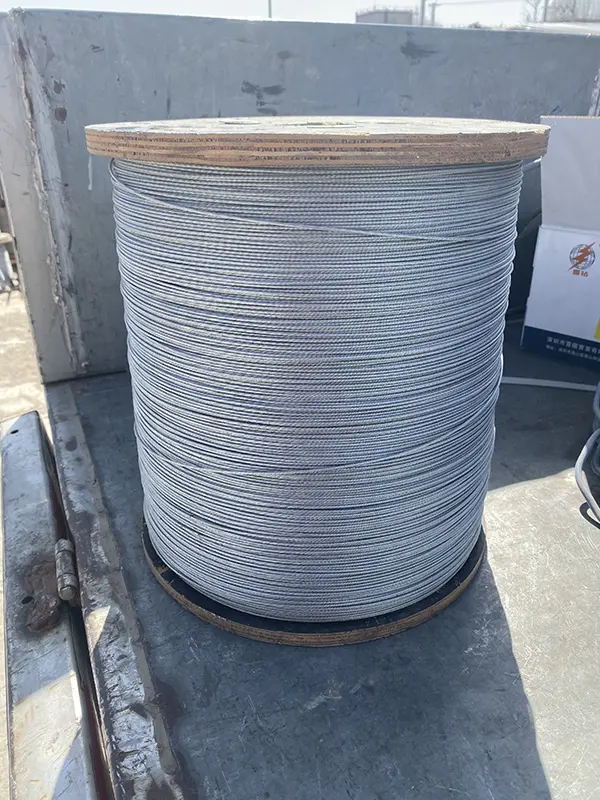

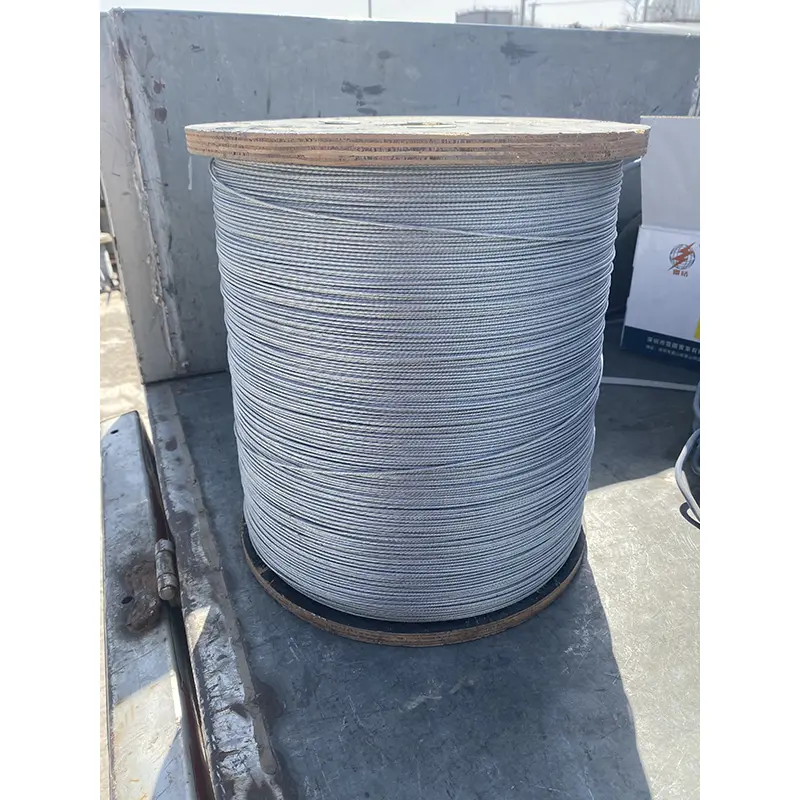

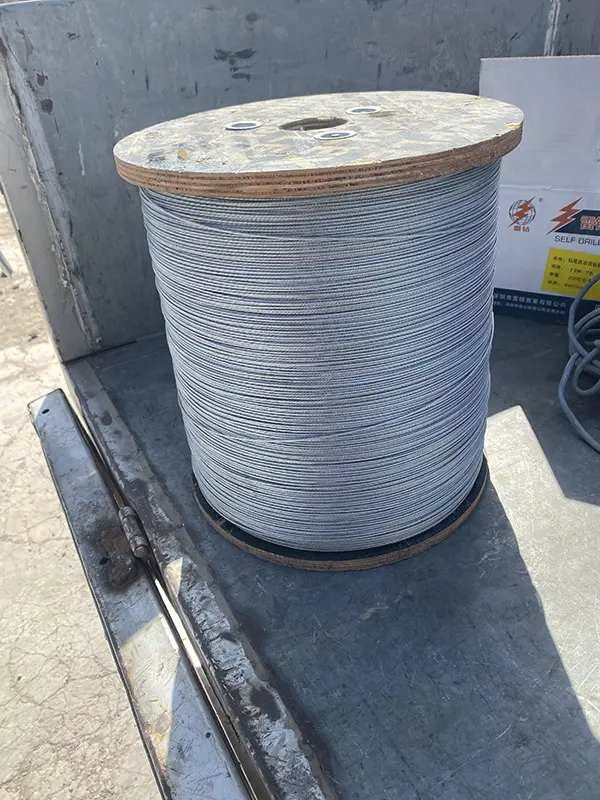

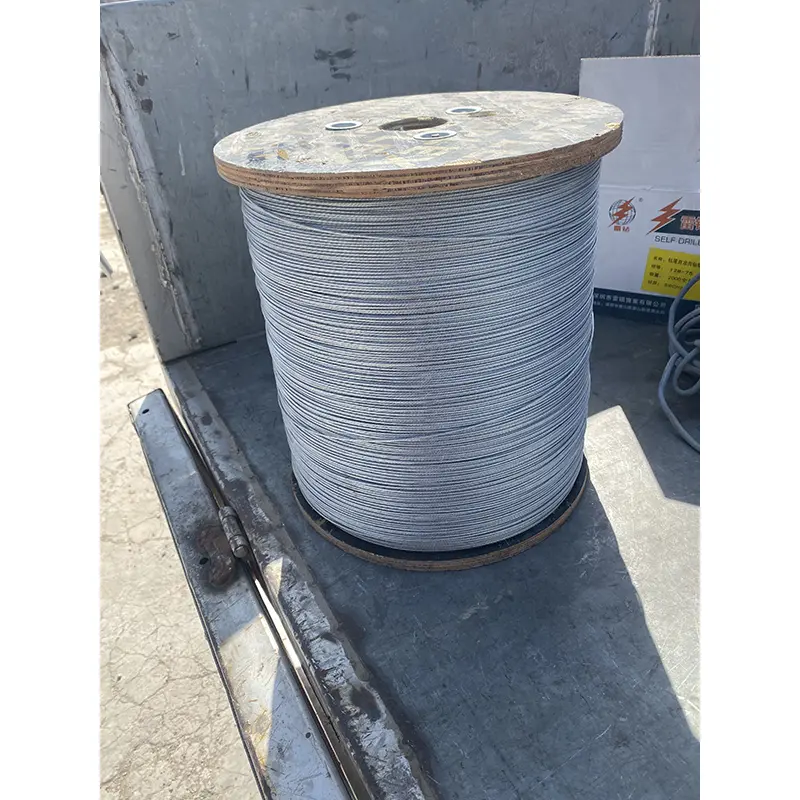

Pozinkované oceľové laná pre stavebníctvo

Tieto laná sú vyrobené z vysokokvalitného drôtu z ocele s vysokým obsahom uhlíka a prechádzajú procesom žiarového alebo elektrogalvanického zinkovania na ochranu proti korózii. Pozinkované oceľové drôtené laná pre stavebníctvo sú vhodné pre rôzne korozívne prostredia – vrátane vnútorných, vonkajších, exponovaných a pobrežných prostredí – čo z nich robí nevyhnutné nosné, výstužné a bezpečnostné komponenty v inžinierstve oceľových konštrukcií.

Vlastnosti produktu

I. Odolnosť proti korózii a poveternostným vplyvom

1. Pozinkovaná povrchová vrstva pôsobí ako bariéra proti vzduchu, vlhkosti a soli a poskytuje robustnú odolnosť proti hrdzi a korózii. Je vhodný pre vonkajšie, pobrežné a vlhké prostredie, účinne spomaľuje koróziu a lámanie drôtu.

2. Dostupné v dvoch typoch: galvanicky pozinkované a žiarovo pozinkované. Elektrogalvanizované laná sa vyznačujú hladkou povrchovou úpravou a rovnomerným povlakom, zatiaľ čo laná žiarovo pozinkované majú hrubší povlak, ktorý ponúka vynikajúcu odolnosť proti soľnej hmle a starnutiu, ako aj výrazne dlhšiu životnosť v exteriéri.

II. Mechanický a nosný výkon

1. Tieto laná sú skrútené z oceľového drôtu s vysokým obsahom uhlíka a ponúkajú vysokú pevnosť v ťahu (štandardné triedy: 1570–1960 MPa) a stabilnú nosnosť, spĺňajúcu požiadavky na vystuženie, nosnosť a ťah v oceľových konštrukciách.

2. Majú vynikajúcu celkovú flexibilitu a ohýbací výkon, čo umožňuje ohýbanie, navíjanie a závitovanie počas inštalácie; vďaka tomu sú vhodné pre zložité dispozície zahŕňajúce nepravidelné spoje, rohy a šikmé napínanie.

3. Lano rovnomerne rozdeľuje napätie a ponúka vysokú odolnosť proti nárazu a únave; je odolný proti pretrhnutiu drôtu pri dlhšom, opakovanom zaťažení a zaisťuje vysoký bezpečnostný faktor počas prevádzky.

III. Štruktúra a prevádzkové charakteristiky

1. Obsahuje klasické konfigurácie ako 6×19 a 6×37, ktoré ponúkajú rovnováhu medzi flexibilitou a tuhosťou: typ 6×19 je relatívne tuhý a odolný voči opotrebovaniu, vďaka čomu je vhodný pre aplikácie s pevným napínaním; typ 6×37 je flexibilnejší, vďaka čomu je ideálny na ohýbanie, zdvíhanie a použitie v oblastiach s častým pohybom.

2. ľahký; v porovnaní so spojovacími tyčami z konštrukčnej ocele sa tieto laná ľahšie prepravujú, inštalujú a napínajú na mieste.

3. Kontrolované predĺženie a stabilná deformácia pri zaťažení zaisťujú celkovú tuhosť komponentov, ako sú oceľové strešné krytiny, závesné steny a zábradlia.

IV. Konštrukcia a prispôsobivosť

1. Dostupné v širokej škále špecifikácií a priemerov, čo umožňuje flexibilný výber na základe požiadaviek na zaťaženie; inštalácia je ľahko dokončená pomocou vhodného príslušenstva, ako sú spony na drôtené laná, napínače a vybavenie.

2. Pozinkovaný povrchový náter ponúka mierny koeficient trenia, zabraňuje skĺznutiu po zaistení a napnutí a zaisťuje spoľahlivé spojovacie body.

3. Jednoduché spracovanie; dĺžky môžu byť rezané na mieste podľa potreby, čo má za následok nízky odpad materiálu a vysokú efektivitu výstavby.

V. Ekonomická hodnota a komparatívne výhody

1. Nižšie náklady ako laná z nehrdzavejúcej ocele; odolnosť proti korózii a mechanické vlastnosti spĺňajú potreby veľkej väčšiny aplikácií oceľových konštrukcií a ponúkajú vynikajúcu nákladovú efektívnosť.

2. Ponúka životnosť viac ako trikrát dlhšiu ako bežné lesklé (nepotiahnuté) oceľové laná vo vonkajšom alebo vlhkom prostredí, čím sa znižujú dlhodobé náklady na výmenu a údržbu.

VI. Obmedzenia

1. Pozinkovaný povlak je náchylný na lokálne odlupovanie v dôsledku nárazov s tvrdými predmetmi alebo silného trenia; poškodené miesta sú náchylné na postupné hrdzavenie, preto je potrebné sa pri inštalácii a používaní vyhnúť ostrým škrabancom.

2. Nevhodné na dlhodobé ponorenie do vysoko korozívneho prostredia so silnými kyselinami alebo zásadami.

3. Preťažovanie je prísne zakázané; laná musia byť okamžite vymenené, ak sa zistia prerušené drôty, zlomené pramene alebo silná korózia.

Použitie a rozsah aplikácie

I. Primárne použitia

1. Konštrukčné vystuženie a podpora: Pozinkované oceľové drôtené laná pre stavebníctvo možno použiť ako kotviace laná, horizontálne viazacie laná alebo kotevné laná pre strechy, steny, priehradové nosníky a priestorové rámy na zvýšenie celkovej stability oceľových konštrukcií, rozloženie zaťaženia a minimalizáciu deformácií.

2. Upevnenie závesovej steny a krytu: Používa sa na zavesenie, obmedzenie a ukotvenie sklenených závesných stien, kovových závesných stien a vonkajších obkladových panelov; kompatibilné s konštrukčnými požiadavkami na nosnosť fasád budov.

3. Ochranné a bezpečnostné zariadenia: Výroba strešných zvodidiel, bezpečnostných línií, vodiacich línií údržbárskych chodníkov a káblov na ochranu hrán na zaistenie prevádzkovej bezpečnosti na mieste.

4. Zdvíhanie a dočasné nosenie: Zdvíhanie na mieste, dočasné napínanie a umiestnenie oceľových konštrukčných komponentov; používané aj ako dočasné kotevné laná počas výstavby.

5. Upevnenie strešných a doplnkových komponentov: Zavesenie a napnutie ľahkých pomocných oceľových konštrukcií, ako sú strešné panely, prístrešky, odkvapy a odkvapy.

6. Krajinárske a železiarske komponenty: Kotviace a závesné laná pre oceľové pergoly, ploty, krajinárske sochy a ozdobné prvky kovania.

II. Výber na základe štruktúry a použitia lana

· 6×19 Štruktúra: Vysoká tuhosť, odolná voči opotrebovaniu a relatívne hrubý priemer; používa sa predovšetkým na pevné kotvenie, kotviace laná a dlhodobé statické nosné aplikácie.

· Štruktúra 6×37: Vynikajúca flexibilita a ohybnosť; vhodné na zdvíhanie, aplikácie zahŕňajúce opakované ohýbanie, prevliekanie cez spojovacie body a malé zdvíhacie popruhy.

III. Rozsah aplikácie v celom odvetví

1. Priemyselné oceľové konštrukcie: Výstužné a ochranné systémy pre oceľové strechy a steny veľkých rozpätí v továrňach, skladoch, výstavných halách, štadiónoch a letiskových termináloch.

2. Architektonické obvodové steny a dekoratívne projekty: Vonkajšie obvodové steny, zavesené stropy a fasády obsahujú káble pre rôzne typy budov.

3. Mestské a dopravné zariadenia: Oceľové konštrukcie, ako sú nadchody pre chodcov, autobusové prístrešky, mýtne stanice, stavebné plochy a zábradlia.

4. Projekty kultúrneho turizmu a krajiny: Napínanie a kotvenie pre krajinné pergoly, ťahané membránové konštrukcie, oceľové krajinné prvky a chodníky.

5. Stavenisko: Dočasné zdvíhanie na inštaláciu oceľovej konštrukcie, umiestnenie komponentov, kotevné laná a ochrana okrajov.

6. Budovy v pobrežných/vlhkých oblastiach: Nosné oceľové komponenty v prostrediach s vysokou vlhkosťou a soľným postrekom, ako sú pobrežné továrne a stavby súvisiace s prístavmi.

IV. Aplikačné scenáre založené na procese galvanizácie

· Elektrogalvanizované oceľové lano: Má hladký povrch a tenký zinkový povlak; primárne sa používa na vnútorné aplikácie, suché prostredie a dekoratívne napínanie alebo vystuženie.

· Žiarovo pozinkované oceľové lano: Má silný zinkový povlak a vysokú odolnosť proti korózii; vhodné na vonkajšie použitie vrátane pobrežných oblastí, prostredia s vysokou vlhkosťou a miest vystavených slanej vode.

Výkonové špecifikácie

I. Základné materiály a normy

·Materiál: Vysokokvalitný oceľový drôt s vysokým obsahom uhlíka (C 0,7%–0,95%)

· Povrchová úprava: Žiarové zinkovanie / Elektrogalvanické zinkovanie

·Normy: GB/T 8903-2024, ISO 10425

· Použiteľné prostredia: Vnútorné/vonkajšie, vlhké podmienky, pobrežné oblasti (soľný sprej)

II. Bežné konštrukcie (najbežnejšie pre oceľové konštrukcie)

·6×19+FC/IWR: Relatívne tuhý a odolný voči opotrebovaniu; používa sa na vystuženie, kotevné laná a statické nosenie

·6×37+FC/IWR: Flexibilné a poddajné; používa sa na zdvíhanie, závesy na steny a aplikácie zahŕňajúce opakované ohýbanie

·1×19 / 1×37: Jednovláknové; vysoká tuhosť; používa sa pre napínacie káble a závesné tyče

III. Priemer a hmotnosť (Spoločné špecifikácie)

·Rozsah priemeru: 6–40 mm (podpora pre oceľové konštrukcie)

·Referenčná hmotnosť (6×19+IWR, 1870 MPa):

o φ6: pribl. 1,3 kg/100 m

o φ12: pribl. 5,2 kg/100 m

o φ16: pribl. 9,3 kg/100 m

o φ20: pribl. 14,5 kg/100 m

o φ24: pribl. 20,9 kg/100 m

IV. Stupne pevnosti v ťahu (kľúčové mechanické parametre)

· Bežné stupne: 1570, 1770, 1870, 1960, 2160 MPa

·Odporúčané pre oceľové konštrukcie: 1770–1960 MPa (rovnováha pevnosti a húževnatosti)

· Príklady brzdnej sily (6×19+IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. Parametre pozinkovaného povlaku (kľúč k odolnosti proti korózii)

Elektrogalvanické zinkovanie (vnútorné / suché prostredie)

· Hrúbka náteru: 5–15 μm

·Hmotnosť zinkového povlaku: 75–150 g/m²

·Charakteristika: Hladká, jednotná; stredná odolnosť proti korózii

Žiarové zinkovanie (vonkajšie / pobrežné prostredie)

· Hrúbka náteru: 30–60 μm

·Hmotnosť zinkového povlaku: 200–350 g/m²

·Charakteristika: Hrubý náter; odolný proti slanej vode; dlhá životnosť

VI. Parametre pružnosti a deformácie

·Modul pružnosti: ≈1,2×10⁵ MPa

· Minimálne predĺženie pri pretrhnutí: ≥ 2,0 % (štandardná požiadavka)

· Odporúčaný bezpečnostný faktor:

oStatické napínanie/kotvenie: ≥3,5

oZdvíhacie / dynamické aplikácie: ≥5–6

VII. Vlastnosti únavy a ohybu

· Pevnosť pri únave: Približne 45 % – 55 % pevnosti v ťahu

· Minimálny polomer ohybu: ≥6× priemer lana (aby sa zabránilo zauzleniu/poškodeniu)

· Smer pokládky: Pravidelná pokládka vpravo (RHRL); konštrukčne stabilný, odolný proti zalomeniu

VIII. Prevádzková teplota a obmedzenia

·Prevádzková teplota: -40°C až +80°C

· Krátkodobé maximum: ≤ 120 °C (bez odlupovania zinkového povlaku)

·Zakázané: Dlhodobé vystavenie silným kyselinám/zásadám, vysokoteplotnému pečeniu alebo silnému nárazu

Pozinkované oceľové laná pre vývojové trendy v stavebníctve

Odvetvie lán z galvanizovaných oceľových lán pre stavebníctvo prechádza modernizáciou v šiestich kľúčových oblastiach – technológia, produkty, trhy, aplikácie, udržateľnosť životného prostredia a digitalizácia – s cieľom komplexne splniť technické požiadavky na ľahké, dlhé rozpätie, vysoko odolné voči korózii a ultra bezpečné moderné oceľové konštrukcie. Konkrétne smery vývoja sú nasledovné:

1. Technologické trendy: Vysoká pevnosť, odolnosť proti korózii a optimalizácia konštrukcie

Priemysel sa neustále vyvíja smerom k vyššej pevnosti, dlhšej životnosti a vynikajúcej odolnosti proti korózii. Štandardné triedy pevnosti sa posúvajú z 1570/1770 MPa na 1870/1960 MPa, pričom špičkové produkty dosahujú 2160 MPa, čo umožňuje zníženie vlastnej hmotnosti a vyššiu únosnosť vhodnú pre oceľové konštrukcie s dlhým rozpätím. Technológie povrchovej úpravy sa posúvajú za hranice tradičného žiarového zinkovania a využívajú kompozitné povlaky zinok-hliník-horčík a zliatiny vzácnych zemín; tieto ponúkajú výrazne zvýšenú odolnosť voči soľnému postreku, čím spĺňajú potreby vysoko korozívneho prostredia, ako sú pobrežné a chemické priemyselné zóny. Okrem toho zhutnené pramene a utesnené konštrukcie odolné voči otáčaniu postupne nahrádzajú štandardné konštrukcie lán, čím sa účinne zvyšuje pevnosť v pretrhnutí a únavová životnosť.

2. Produktové trendy: špecifické pre aplikáciu, vysoká bezpečnosť a prispôsobiteľné

Produkty sa presúvajú od všeobecných špecifikácií smerom k špecializovaným sériám prispôsobeným pre oceľové konštrukcie, ktoré sú prispôsobené rôznym prevádzkovým scenárom, ako je vystuženie závesových stien, ťažké zdvíhanie a dlhé napínanie. Flexibilné systémy prispôsobenia podporujú rezanie s pevnou dĺžkou, spracovanie koncových tvaroviek a integrovanú dodávku zodpovedajúceho vybavenia, čo výrazne skracuje dodacie lehoty projektu. Súčasne sa modernizujú bezpečnostné normy, aby sa zvýšili bezpečnostné rezervy konštrukcie; komplexné továrenské testovanie a sledovateľnosť počas celého životného cyklu zaisťujú prevádzkovú bezpečnosť projektov oceľových konštrukcií.

3. Trhové trendy: koncentrácia výroby, domáca substitúcia a expanzia exportu

V dôsledku environmentálnych limitov výroby a politiky „dvojakého uhlíka“ sa neefektívna kapacita postupne vyraďuje a výroba sa čoraz viac sústreďuje medzi popredné podniky, čo poukazuje na výhody priemyselného zoskupovania. Nahradenie dovozu sa do značnej miery dosiahlo pre špičkové oceľové laná používané v pobrežnej veternej energii, námornom inžinierstve a prémiových závesných stenách, pričom domáce špičkové produkty spĺňajú medzinárodné výkonnostné normy. Okrem toho, využívaním príležitostí v oblasti infraštruktúry z „Iniciatívy pásu a cesty“ neustále rastie vývoz lán z pozinkovaného oceľového drôtu pre oceľové konštrukcie, čím sa vytvára stopa na globálnom trhu.

4. Aplikačné trendy: Stabilný tradičný dopyt a explozívny rast v oblasti novej energetiky a námorného inžinierstva

Dopyt zostáva stabilný a naďalej sa vyvíja na trhoch s tradičnými oceľovými konštrukciami, vrátane priemyselných závodov, štadiónov a mestských obvodových stien. Nová energia sa objavila ako hlavný motor rastu; infraštruktúrne projekty, ako je pobrežná a pobrežná veterná energia, fotovoltaické montážne systémy, skladovanie energie a prenosové vedenia ultravysokého napätia (UHV), vyvolávajú značný dopyt po vysoko pevných a vysoko odolných proti korózii špeciálnych oceľových lán. Okrem toho projekty námorného inžinierstva – vrátane mostov cez more a pobrežných terminálov – podnecujú rozsiahle použitie oceľových lán s vysokou odolnosťou voči korózii, čím sa rozširuje rozsah použitia v tomto odvetví.

5. Environmentálne trendy: Nízkouhlíková, zelená, obehová a energeticky efektívna výroba

Priemysel komplexne prechádza na procesy zeleného zinkovania a prijíma nízkoenergetické výrobné linky, vodné systémy s uzavretým okruhom a technológie na regeneráciu zinkovej trosky. Tieto opatrenia výrazne zvyšujú mieru regenerácie zinku a v kombinácii s tavením bez použitia kyanidu a procesmi s nízkymi emisiami sú v súlade s environmentálnymi cieľmi „Dual Carbon“. Okrem toho priemysel využíva vysokú pevnosť, nízku hmotnosť a výnimočnú životnosť svojich produktov na zníženie spotreby materiálu a frekvencie výmeny, čím sa dosiahne úspora energie a zníženie emisií počas celého životného cyklu produktu.

6. Digitálne trendy: Inteligentné monitorovanie a prediktívna údržba

Priemysel postupne zavádza systémy inteligentnej prevádzky a údržby (O&M). Využitím vstavaných senzorov tieto systémy umožňujú online monitorovanie napätia, opotrebovania a teploty oceľového lana v reálnom čase, ako aj včasné varovanie pred zlomenými drôtmi. Integrácia modelov digitálnych dvojčiat s algoritmami AI umožňuje presnú predpoveď únavovej životnosti a transformuje tradičný model plánovanej výmeny na vedecký prístup k prediktívnej údržbe; to efektívne znižuje náklady na prevádzku a údržbu pri projektoch oceľových konštrukcií a zmierňuje bezpečnostné riziká.

FAQ

Q1: Aký je rozdiel medzi štruktúrami drôtených lán 6×19 a 6×37?

A: Štruktúra 6×19 má 6 prameňov s približne 19 drôtmi na prameň. Je relatívne tuhý a odolný voči opotrebovaniu, vďaka čomu je ideálny pre pevné vystuženie, kotviace šnúry a dlhodobé statické nosné aplikácie. Štruktúra 6×37 má 6 prameňov s približne 37 drôtmi na prameň. Je flexibilnejší a ohybnejší, vďaka čomu je ideálny na zdvíhanie, aplikácie zahŕňajúce opakované ohýbanie a navliekanie cez spojovacie body.

Q2: Ako si vybrať medzi elektro-galvanizovaným a žiarovo pozinkovaným drôteným lanom?

Odpoveď: Elektrogalvanizované drôtené lano má hladký povrch s tenkým zinkovým povlakom (5-15μm) a je vhodné pre vnútorné aplikácie, suché prostredie a dekoratívne napínanie. Žiarovo pozinkované drôtené lano má hrubý povlak (30-60 μm) s vynikajúcou odolnosťou proti soľnej hmle a je potrebné pre vonkajšie použitie, pobrežné oblasti a prostredia s vysokou vlhkosťou.

Q3: Aký bezpečnostný faktor by sa mal použiť pre oceľové lano v aplikáciách s oceľovou konštrukciou?

Odpoveď: Pre aplikácie statického napínania a kotvenia sa odporúča bezpečnostný faktor ≥3,5. Pre zdvíhacie a dynamické aplikácie sa vyžaduje bezpečnostný faktor ≥5-6. Konštrukčné bezpečnostné faktory by sa mali potvrdiť konštrukčným výpočtom na základe skutočných pracovných podmienok.

Q4: Môžu sa laná z pozinkovaného oceľového drôtu pre stavebníctvo použiť na trvalé vystuženie konštrukcie?

Odpoveď: Áno, pozinkované drôtené lano sa široko používa na trvalé konštrukčné vystuženie v strechách oceľových konštrukcií, závesných stenách a napínacích systémoch nosníkov. Pozinkovaný povlak však musí byť neporušený a všetky koncové spoje (spony na drôtené laná, napínače) musia byť správne nainštalované. Lano by sa malo vymeniť, ak sa počas pravidelnej kontroly zistia prerušené drôty, zlomené pramene alebo silná korózia.

Q5: Ako skontrolovať a vymeniť pozinkované drôtené lano?

Odpoveď: Pravidelná vizuálna kontrola by mala kontrolovať, či nie sú poškodené drôty, korózia, zauzlenie a deformácia. Pre kritické aplikácie vymeňte lano, ak je splnená niektorá z nasledujúcich podmienok:
(1) prerušené drôty presahujú 10 % z celkového počtu drôtov v akejkoľvek dĺžke uloženia;
(2) zmenšenie priemeru presahuje 7 %;
(3) je viditeľná silná korózia alebo jamková korózia;
4. je pozorované zauzlenie alebo umiestnenie vtákov do klietok.
