Projekty ťažkých oceľových konštrukcií

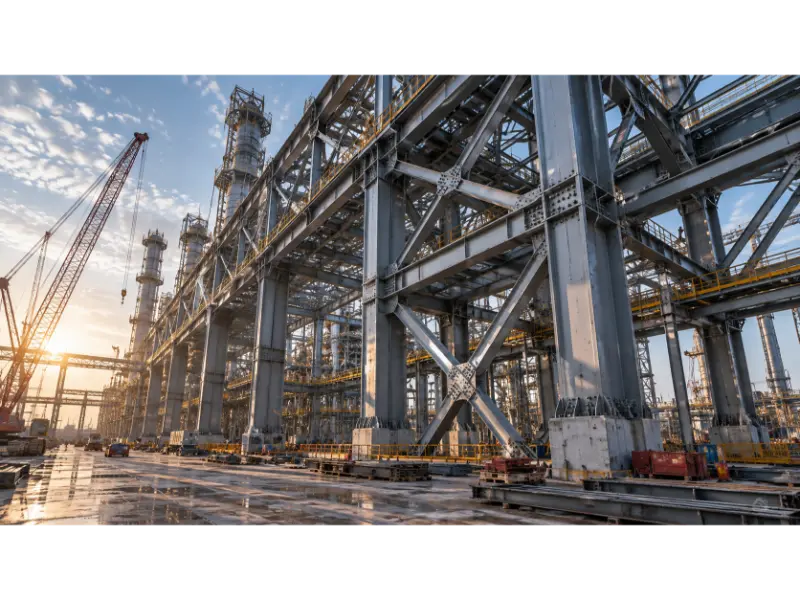

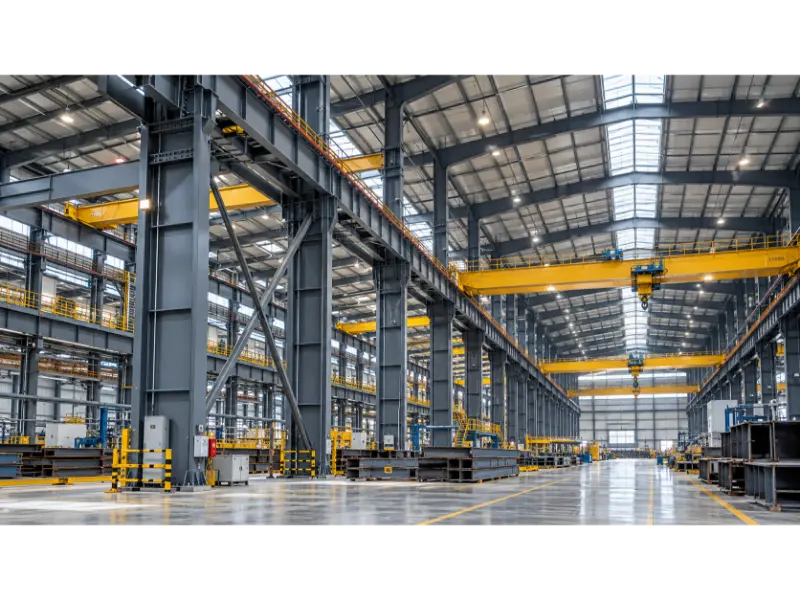

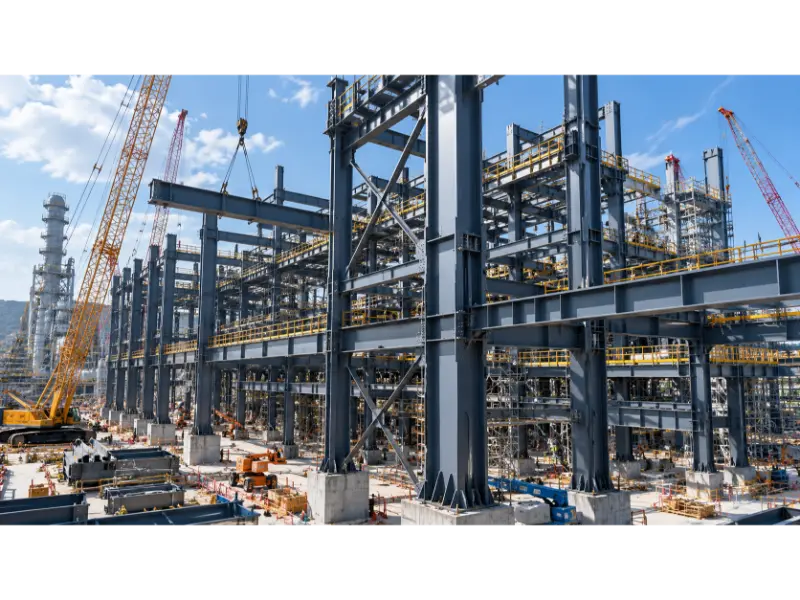

Projekt konštrukcie z ťažkej konštrukčnej ocele sa vzťahuje na konštrukčné systémy, ktoré využívajú ako primárne nosné komponenty hrubé plechové nosníky s veľkým prierezom, zvárané skriňové stĺpy, krížové stĺpy, vysokovýkonné žeriavové nosníky a veľké priehradové nosníky. Na rozdiel od ľahkých oceľových konštrukcií sú tieto systémy navrhnuté tak, aby podporovali vysokotonážne dynamické zaťaženie, konfigurácie s dlhým rozpätím, výškové konštrukcie a špeciálne prevádzkové podmienky. Používajú sa predovšetkým v odvetviach, ako je ťažká výroba, rozsiahla verejná infraštruktúra, baníctvo a energetika a výstavba mostov. Tieto konštrukcie, navrhnuté pre vysokú tuhosť, vynikajúcu odolnosť proti únave a robustnú seizmickú odolnosť a odolnosť proti priečnemu posunu, sú schopné odolať vibráciám a nárazom ťažkých strojov a vysokotonážnych mostových žeriavov, pričom spĺňajú prísne požiadavky drsného prostredia, zložitých podmienok na stavenisku a rôznych medzinárodných stavebných predpisov.

Hodnotová ponuka:

1. Zabezpečenie bezpečnosti pri ťažkých prevádzkach:

Navrhnuté tak, aby vydržali nepretržité dynamické vplyvy vysokotonážnych žeriavov a ťažkých výrobných zariadení. Vďaka vysokému stupňu štrukturálnej redundancie tieto systémy minimalizujú riziko deformácie alebo prasknutia počas dlhodobej prevádzky, čím zaisťujú trvalú bezpečnosť priemyselných zariadení, baní a energetických projektov.

2. Uľahčenie výstavby s dlhým rozpätím a výškových budov:

Prekonáva obmedzenia rozpätia a výšky, ktoré sú vlastné konvenčným stavebným konštrukciám, a umožňuje bezstĺpové, rozsiahle vnútorné priestory. Tým sa optimalizuje využitie miesta a zjednodušuje sa umiestňovanie veľkorozmerných zariadení a pohyb materiálov.

3. Zrýchlenie harmonogramu projektu:

Komponenty jadra sú prefabrikované v továrenskom nastavení a potom sú zmontované a zvárané na mieste. To výrazne skracuje dobu výstavby na mieste v porovnaní s tradičnými železobetónovými konštrukciami, čo umožňuje rýchlejšie uvedenie projektu do prevádzky a prevádzku.

4. Podpora komplexných projektov a medzinárodného nasadenia:

Schopný spĺňať stavebné predpisy a štandardy dizajnu rôznych krajín. Tieto konštrukcie sú navrhnuté pre špecializované prostredia – vrátane tých s vysokými teplotami, vysokou slanosťou alebo vysokou korozívnosťou – a majú antikoróznu úpravu na export, aby sa zabezpečil súlad s medzinárodnými kritériami akceptácie projektov.

5. Ponuka flexibility pre budúce úpravy a rozšírenie:

Projekty ťažkých konštrukčných oceľových konštrukcií umožňujú budúce pridávanie zariadení, zvýšenú kapacitu žeriavov alebo lokálne rozšírenia a renovácie. Takéto úpravy možno dosiahnuť bez rozsiahlej demolácie primárnej konštrukcie, čím sa znížia investičné náklady a čas potrebný na modernizáciu.

6. Poskytovanie end-to-end inžinierskeho manažmentu:

Ponúka integrovaný prístup zahŕňajúci návrh, výrobu, inštaláciu a konečnú kontrolu. To zefektívňuje proces odstránením nejednoznačností v zodpovednosti a komunikačných treníc často spojených s koordináciou viacerých predajcov.

Technické špecifikácie:

Položka	Všeobecné technické parametre
Hlavný materiál	Vysokopevnostná oceľ Q355B, Q355NL; hrúbka plechu pre hrubé plechové komponenty: 10-50mm. Oceľ série Q420 dostupná pre špeciálne pracovné podmienky
Základné komponenty	Zváraný H-nosník, skriňový stĺp, krížový oceľový stĺp, ťažký žeriavový nosník, potrubný nosník, oceľová plošina
Použiteľná kapacita žeriavu	5-100t ťažké servisné žeriavy; viacero žeriavov môže pracovať súčasne
Použiteľné Single Span	12-48m, viacpoľový súvislý rám podopretý; viacpodlažný oceľový rám dostupný pre výškové budovy
Antikorózny systém	tryskanie Sa2,5; epoxidový základný náter bohatý na zinok + medzináter + polyuretánový / fluorokarbónový vrchný náter. Hrubší náterový film alebo žiarové zinkovanie pre pobrežné a chemické korozívne prostredie
Požiadavky na zváranie	Zváranie s úplným prevarením pre kritické nosné zvary; K dispozícii je ultrazvukové testovanie UT
Spôsob pripojenia	Kombinácia vysokopevnostného skrutkového spojenia a zvárania na mieste
Podmienky výpočtu	Konštrukčný výpočet konečných prvkov založený na lokálnom tlaku vetra, tlaku snehu, seizmickej intenzite a dynamickom zaťažení zariadenia v lokalite projektu
Voliteľné príslušenstvo	Oceľová plošina, oceľový rebrík, zábradlie, ventilačný systém, protipožiarny náter, strešný a stenový systém

Popredajný proces:

1. Odovzdanie dokumentácie o ukončení projektu:

Po dokončení projektu bude odovzdaný kompletný súbor výkresov skutočného stavu, špecifikácií materiálov, správ o nedeštruktívnom testovaní (NDT) a kvalifikačných dokumentov a bude vytvorený a archivovaný špeciálny projektový súbor.

2. Technické prehliadky počas záručnej doby:

Počas záručnej doby projektov ťažkých konštrukčných oceľových konštrukcií poskytujeme online sledovanie. V prípade veľkých projektov môžeme zabezpečiť pravidelné kontroly na mieste, aby sme skontrolovali problémy, ako sú uvoľnené skrutky, poškodené nátery alebo chyby vo vzhľade zvarov.

3. Rýchla reakcia na problémy:

Po získaní spätnej väzby od klienta náš technický personál okamžite odpovie a uprednostní vzdialenú analýzu na poskytnutie riešenia.

4. Oprava na mieste:

V prípade problémov, ktoré sa nedajú vyriešiť na diaľku, vyšleme na miesto inžinierov a technický personál, aby vykonali opravy, spevnenie konštrukcie, opravné nátery alebo opätovné dotiahnutie skrutiek. Náprava problémov s kvalitou produktu, na ktoré sa vzťahuje záruka, sa poskytuje bezplatne.

5. Ukončenie a prijatie nápravy:

Po dokončení opráv alebo zosilnenia pomôžeme klientovi s obhliadkou a preberaním na mieste a archivujeme záznamy o sanačných prácach.

6. Celoživotná technická konzultácia:

Po vypršaní záruky pri projektoch oceľových konštrukcií pre veľké zaťaženie pokračujeme v poskytovaní technických konzultácií týkajúcich sa spevnenia konštrukcie, úprav, prehodnocovania nosnosti a priebežnej údržby spolu s odporúčaniami pre prevádzku a údržbu.

Prečo si vybrať nás?

Naša spoločnosť disponuje špecializovaným inštalačným a technickým instruktážnym tímom s rozsiahlymi praktickými skúsenosťami s projektmi ťažkých stavebných oceľových konštrukcií. Sme držiteľmi kvalifikácie II. stupňa pre konštrukciu oceľových konštrukcií a kvalifikácie III. stupňa pre všeobecné stavebníctvo. Po úspešnej realizácii mnohých veľkých projektov z ťažkej ocele v zámorí sme dobre oboznámení s každou fázou procesu – od zdvíhania na mieste a zvárania ťažkých plechov až po vysoko presné zarovnanie a prijatie na báze NDT. Počas realizácie projektu sú pridelení špecializovaní technickí pracovníci, ktorí riešia problémy na mieste, ako sú problémy s montážou komponentov alebo odchýlky pri inštalácii. Poskytujeme komplexnú technickú podporu – od príchodu komponentov a ich umiestnenia cez zdvíhanie, cez zváranie až po finálnu kompletizáciu a prevzatie – čím zabezpečujeme, že riziká spojené s inštaláciou nie sú úplne ponechané na klienta.

Často kladené otázky (FAQ):

Q1: Ako možno rozlíšiť medzi projektmi ťažkých oceľových konštrukcií a priemyselnými budovami s ľahkými oceľovými konštrukciami?

Odpoveď: Projekty ťažkých konštrukčných oceľových konštrukcií sa primárne používajú pre vysokotonážne mostové žeriavy, zariadenia na veľké zaťaženie a aplikácie s vysokými alebo dlhými rozpätiami. Vyznačujú sa hrubšími oceľovými plechmi a vyššou celkovou tonážou ocele; väčšina zvarov vyžaduje nedeštruktívne skúšanie (NDT). Ľahké oceľové konštrukcie sa naopak zvyčajne používajú pre všeobecné výrobné alebo skladové zariadenia s nižšími požiadavkami na zaťaženie. Tieto dva typy sa líšia z hľadiska konštrukčných štandardov a výrobných procesov.

Q2: Ak nakupujeme iba vysokovýkonné oceľové komponenty bez inštalácie na mieste, aký druh podpory môžete poskytnúť?

Odpoveď: Môžeme dodať iba komponenty a zároveň poskytnúť komplexné výrobné výkresy, plány zdvíhania, postupy zvárania a špecifikácie skrutiek. Môžeme tiež zariadiť, aby technický personál poskytoval poradenstvo – či už na diaľku alebo na mieste – hoci neriadime stavebný tím.

Q3: Môžete navrhnúť v prípade zámorských vysokovýkonných oceľových projektov podľa miestnych noriem?

A: Áno. Keď klient poskytne miestne normy, ako aj parametre pre zaťaženie vetrom, snehom a seizmickým zaťažením, naši inžinieri vykonajú statické výpočty. Komponenty budú vyrobené tak, aby spĺňali exportné normy, a na colné odbavenie a prijatie projektu poskytneme kompletnú technickú dokumentáciu v angličtine.

Q4: Aká je typická celková časová os pre projekt vysokovýkonnej oceľovej konštrukcie?

Odpoveď: V závislosti od rozsahu projektu trvá výroba komponentov vo všeobecnosti 45 až 90 dní po dokončení výkresov. Trvanie inštalácie na mieste závisí od podmienok na mieste a dostupných zdvíhacích zdrojov. V prípade zámorských projektov sa musí zohľadniť aj trvanie námornej prepravy.

Otázka 5: Môžete sa skoordinovať s testovacími agentúrami tretích strán pri kontrole zvarov na projektoch z vysokovýkonnej ocele?

A: Áno. Môžeme uľahčiť externé ultrazvukové testovanie (UT) pre kritické zvary – v továrni aj na mieste – a poskytnúť potrebné inšpekčné správy na splnenie akceptačných kritérií pre domáce aj medzinárodné projekty.

Otázka 6: Aké informácie sú potrebné na získanie cenovej ponuky pre projekt oceľovej konštrukcie pre veľké zaťaženie?

Odpoveď: Aby sme mohli poskytnúť návrh a podrobnú cenovú ponuku, požadujeme rozmery budovy (dĺžka, šírka a výška), počet podlaží, nosnosť žeriavu a pracovný cyklus, zaťaženie zariadení, miestne klimatické podmienky a akékoľvek špecifické požiadavky na ochranu proti korózii alebo požiaru.
