Vlnité oceľové strešné panely pre nosné budovy

Vlnité oceľové strešné panely pre nosné budovy sú najpoužívanejšími strešnými krytmi v systémoch oceľových konštrukcií. Tieto produkty využívajú ako základný substrát žiarovo pozinkovanú oceľ alebo oceľ s povlakom Al-Zn, vyznačujúcu sa farebnou ochrannou povrchovou úpravou valcovaním a tvarovaním do štandardných profilov valcovaním za studena. Kompletný systém pozostáva zo strešných panelov, spojovacích prvkov, izolačných vrstiev, vodotesných membrán, väzníc a rôznych obkladových prvkov, čím vytvára komplexnú zostavu, ktorá siaha od nosného základu až po povrchovú hydroizoláciu, izoláciu a povrchovú úpravu okrajov.

Tieto panely sa vyznačujú nízkou hmotnosťou, vysokou konštrukčnou účinnosťou a prispôsobiteľnými úrovňami odolnosti proti korózii a sú vhodné pre štandardné sklady a továrne, ako aj pre veľkorozponové priestorové rámy a zakrivené mriežkované škrupinové strechy. Vďaka vyváženému výkonu, stavebným nákladom a dlhodobej životnosti sú preferovanou voľbou pre projekty zastrešenia oceľových konštrukcií.

Analýza a definícia produktu

1 Základná definícia produktu

Strešné panely z vlnitej ocele pre nosné budovy využívajú ako vonkajšiu vrstvu žiarovo pozinkovanú alebo Al-Zn potiahnutú profilovanú oceľ. V kombinácii s izolačnými materiálmi, hydroizolačnými doplnkami, spojovacími prvkami a ozdobnými prvkami sa inštalujú na oceľové väznice s prierezom C alebo Z, aby vytvorili kompletnú konštrukciu strešného krytu. Systém poskytuje základné funkcie, ako je utesnenie striech, hydroizolácia, tepelná izolácia a odolnosť proti vetru, pričom slúži ako bežné strešné riešenie pre ľahké oceľové budovy, priestorové rámy a sieťované škrupinové projekty.

2 Špecifikácie podkladu a náteru

2.1 Hlavné substráty zahŕňajú žiarovo pozinkovanú oceľ a žiarovo pozinkovanú oceľ s povlakom Al-Zn; bežné špecifikácie povlakov zahŕňajú AZ150, AZ180 a AZ275.

2.2 Povrch má farebnú vypaľovaciu úpravu, ktorá je k dispozícii v troch typoch náteru — Polyester (PE), Polyester s vysokou odolnosťou (HDP) a Polyvinylidén Fluorid (PVDF) – vybrané na základe podmienok vnútorného/vonkajšieho prostredia a požiadaviek na odolnosť proti korózii.

3 Hlavné kategórie produktov

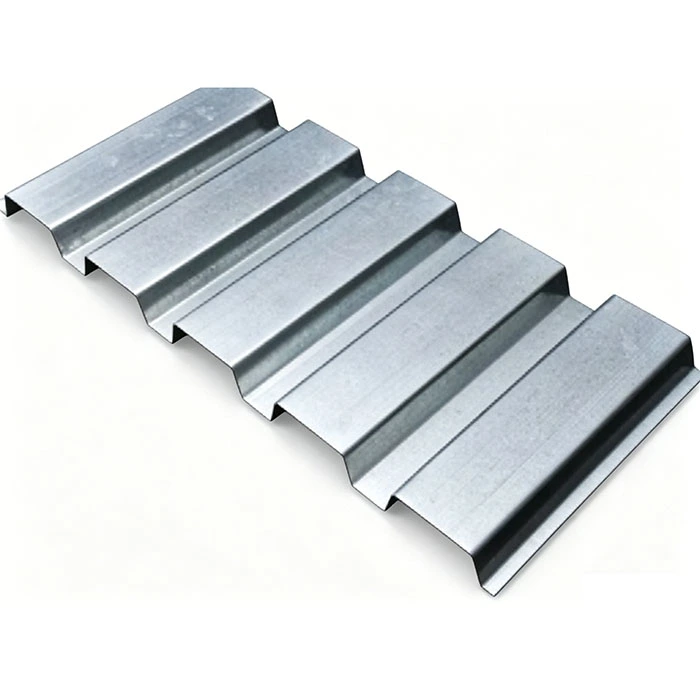

3.1 Štandardné prekrývajúce sa farebne potiahnuté oceľové plechy: Obsahuje dva bežné profily – typ 840 a typ 900. Tieto sa upevňujú pomocou samorezných skrutiek a sú široko používané pre štandardné výrobné haly a sklady.

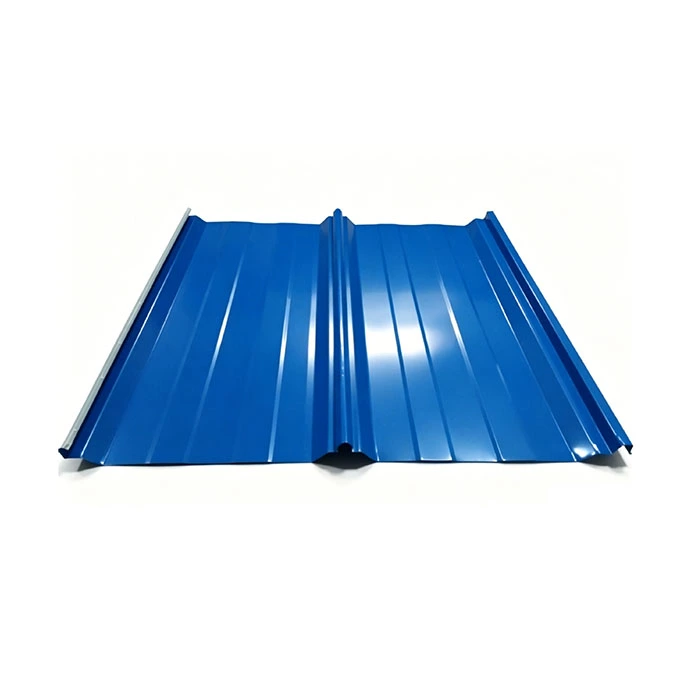

3.2 Strešné panely so stojatou drážkou: Zahŕňajú typ 470 a typ 475. Vyznačujú sa metódou inštalácie pomocou skrytých klipov bez odkrytých skrutiek a ponúkajú vynikajúcu hydroizoláciu; sú vhodné pre veľkorozponové a zakrivené strešné konštrukcie, ako sú priestorové rámy a sieťované plášte.

Komplexná konfigurácia systému

1 vrstva strešného panelu

1.1 Panely s prekrytým švom radu 840/900: Hrúbka panela 0,4 mm – 0,8 mm; má bočné prekryté spoje zaistené odkrytými samoreznými skrutkami.

1.2 Panely so stojatou drážkou radu 470/475: Hrúbka panelu 0,6 mm – 1,0 mm; využíva štruktúru mužského a ženského spojovacieho švu inštalovaného so skrytými sponami.

1.3 Odporúčania pre výber materiálu: Pre štandardné vnútrozemské projekty použite Al-Zn potiahnuté podklady so štandardnou polyesterovou farbou; pre pobrežné alebo chemicky korozívne oblasti uprednostňujte Al-Zn (AZ275) substráty s fluorokarbónovými (PVDF) vrchnými nátermi.

2 Príslušenstvo na upevnenie a pripojenie

2.1 Posuvné skryté spony: Navrhnuté špeciálne pre panely so stojatou drážkou; vyrobené zo žiarovo pozinkovanej ocele; prispôsobuje tepelnú rozťažnosť a kontrakciu panelov.

2.2 Samorezné skrutky a vodotesné podložky: Používajú sa na upevnenie panelov s prekrytými švami; podložky sú vyrobené z EPDM gumy, aby sa zabezpečilo dlhotrvajúce vodotesné tesnenie.

2.3 Pomocné príslušenstvo: Slepé nity a butylová tesniaca páska; používa sa na utesnenie a spevnenie presahov panelov a lemovacích spojov, čím sa zabráni kapilárnemu presakovaniu vody.

3 vodeodolná a priedušná vrstva

Využíva zvlákňovanú polypropylénovú vodotesnú a priedušnú membránu inštalovanú medzi izolačnou vrstvou a oceľovými strešnými panelmi z vlnitej lepenky pre nosné budovy; blokuje vonkajší prienik tekutej vody a zároveň umožňuje únik vnútornej pary vlhkosti, čím zabraňuje vlhkosti izolácie, rastu plesní a zhoršeniu tepelných vlastností.

4 Vrstva tepelnej izolácie

4.1 Izolačné dosky z minerálnej vlny: Hrúbka 50 mm – 150 mm; spĺňa normy nehorľavej požiarnej bezpečnosti triedy A a požiadavky na toxicitu dymu; vhodné do výrobných dielní, skladov nebezpečných chemikálií a zariadení podliehajúcich prísnym kontrolám požiarnej bezpečnosti.

4.2 Prikrývky zo sklenenej vlny: Hrúbka 50 mm – 150 mm; tepelná vodivosť ≤0,042W/(m·K); ponúka vynikajúcu hodnotu ceny a výkonu; široko používané v štandardných priemyselných budovách z ľahkej ocele bez špeciálnych požiadaviek na požiarnu bezpečnosť. 4.3 Doplnkové komponenty: Izolačná nosná sieť a špeciálne izolačné spony sú usporiadané priečne pozdĺž väzníc, aby sa zabránilo prehýbaniu alebo roztrhnutiu pružnej izolačnej vlny.

5 Parozábrana

V budovách s vysokou vlhkosťou – ako sú tie, ktoré zahŕňajú vnútorné varenie, umývanie alebo zvlhčovanie – musí byť nainštalovaná PE parotesná membrána. Pokladá sa cez väznice a pod izolačnú vrstvu, aby blokovala migráciu horúceho a vlhkého vnútorného vzduchu smerom nahor, čím zabraňuje rozsiahlej kondenzácii a kvapkaniu v izolačnej vrstve počas zimy.

6 Sekundárna strešná konštrukcia

Nosná spodná konštrukcia využíva žiarovo pozinkované oceľové väznice C a Z profilu (špecifikácie C100–C250 a Z140–Z220), ktoré sú priskrutkované k podperám na oceľových nosníkoch alebo horných pásoch priestorového rámu. Pomocné komponenty – vrátane tyčí priehybu väznice, horizontálnych vzpier a kolenných výstuh – sa používajú na obmedzenie bočného krútenia väznice a odolávajú priečnemu zaťaženiu strechy vetrom.

7 Kompletná sada príslušenstva na ozdobné a blikajúce prvky

Zahŕňa hrebeňové kryty, štítovú hranu, vnútorné rohové lemovanie, odkvapové uzávery a okrajovú lištu pre panely denného osvetlenia, ktoré zaisťujú komplexné pokrytie všetkých strešných spojov a rohov (vnútorných aj vonkajších). Systém obsahuje továrenské žľaby z farebne lakovanej ocele alebo žľaby z nehrdzavejúcej ocele 304, spárované s PVC antikoróznymi zvodmi, galvanizovanými násypkami na dažďovú vodu a dilatačnými škárami, ktoré tvoria kompletný, organizovaný drenážny systém.

8 komponentov denného osvetlenia

Využíva FRP (plast vystužený sklenými vláknami) alebo PC (polykarbonát) panely denného osvetlenia. Tieto panely majú profily, ktoré dokonale zodpovedajú modulom strešných panelov a umožňujú bezproblémové prekrývanie. Zvyčajne sú rozmiestnené po 2 až 3 poliach, aby zabezpečili prirodzené denné osvetlenie zariadenia a znížili spotrebu energie na umelé osvetlenie.

Štandardné integrované aplikačné riešenia

1 Jednoduchá montáž strechy skladu

Konfigurácia: 840-profilový farebne lakovaný oceľový plech + jednovrstvová sklená vata 50 mm + oceľové väznice C120 + štandardné farebne lakované oceľové ozdobné doplnky. Táto konfigurácia ponúka jednoduchú štruktúru a nízke náklady; je vhodný pre dočasné sklady alebo jednoduché skladovacie budovy pre materiály ako piesok a štrk, kde nie sú kladené prísne požiadavky na tepelnú izoláciu alebo požiarnu odolnosť.

2 Štandardná montáž strechy priemyselnej továrne

Konfigurácia: Oceľová strešná krytina model 900 farebná + izolácia z minerálnej vlny hrúbky 100 mm + parozábrana z PE + oceľové väznice s prierezom C/Z + prefabrikovaný systém žľabov a zvodov. Táto zostava ponúka vyváženú kombináciu požiarnej odolnosti, tepelnej izolácie a hydroizolácie. Je vhodný pre všeobecné priemyselné továrne v daždivých vnútrozemských regiónoch a predstavuje doteraz najrozšírenejšie štandardizované riešenie.

3 Priestorový rám s dlhým rozpätím a zostava sieťovanej škrupinovej strechy

Konfigurácia: Model 470 panely so stojatým švom + vodotesná priedušná membrána + 100–150 mm minerálna vlna + žiarovo pozinkované posuvné podpery + kompletná súprava zákazkových lemovaní a odkvapov z nehrdzavejúcej ocele. Systém nemá žiadne odkryté upevňovacie otvory, prispôsobuje sa tepelnej rozťažnosti/zmršťovaniu ±25 mm a ponúka vynikajúcu odolnosť proti deformácii, silnému vetru a vniknutiu vody. Vlnité oceľové strešné panely pre nosné budovy sú vhodné pre priestorové rámové a zakrivené mriežkované škrupinové strechy s rozpätiami presahujúcimi 60 metrov.

Antikorózne normy

1 Antikorózny substrát strešného panelu

Pre štandardné suché vnútrozemské projekty nie je hmotnosť Al-Zn povlaku menšia ako AZ150; pre regióny pozdĺž riek s miernymi kyslými dažďami sa vyberie AZ180; pre pobrežné oblasti so soľnou hmlou alebo prostredia s koróziou chemickými výparmi sa používa náter AZ275 spárovaný s PVDF fluorokarbónovým vrchným náterom na oddialenie starnutia náteru.

2 Kovové príslušenstvo proti korózii

Pri oceľových doplnkoch, ako sú väznice, skryté spony a ťahadlá, je hrúbka žiarovo zinkovaného náteru aplikovaná vo výrobe minimálne 80 μm. Rezné hrany sa opravia na mieste pomocou zinkového náteru striekaného za studena (s obsahom zinku > 95 %), aby sa zabránilo šíreniu hrdze z rezaných plôch.

Kľúčové prevádzkové výhody

1 Výhody hydroizolácie a drenáže

Sklon strechy je navrhnutý v sklone 1:100–1:200, čím sa zabezpečí plynulý tok vody pozdĺž údolia. Prekrývajúce sa panely využívajú dvojitý prekrytý spoj utesnený butylovou páskou, zatiaľ čo panely so stojatým švom majú mechanický zámok bez perforácií; to eliminuje únik vody z upevňovacích otvorov alebo medzier pri zdroji, vďaka čomu je systém vhodný pre nepretržité silné dažde.

2 Výhoda nízkej hmotnosti

S vlastnou hmotnosťou iba 0,05 – 0,12 kN/m² – menej ako jedna dvadsatina hmotnosti betónových strešných krytín – tieto panely eliminujú potrebu vystužovania primárnych oceľových nosníkov, prvkov priestorového rámu alebo samostatných základov budov; pre veľkorozponové strechy bez stĺpov to priamo znižuje náklady na primárnu oceľovú konštrukciu o 12 % – 18 %.

3 Trvanlivosť a odolnosť voči poveternostným vplyvom

Nátery sú dostupné v troch stupňoch odolnosti: PE (polyester) pre vnútrozemské oblasti (5–8 ročná záruka), HDP (vysoko odolný polyester) pre daždivé oblasti (10–15 rokov) a PVDF (fluorokarbón) pre pobrežné oblasti (20+ rokov). Povlak Al-Zn (hliník-zinok) na substráte ponúka obetavé antikorózne vlastnosti, čo umožňuje automatické vytvorenie ochranného oxidového filmu na akýchkoľvek poškodených miestach.

4 Konštrukcia a dodávka Výhoda

Inštalácia je úplne suchá; nie je potrebné ošetrovanie betónu, debnenie alebo mokré práce a prácu nezastavia ani teploty pod nulou, dážď alebo sneh. Mechanicky tvarované panely sa inštalujú priamo na mieste, čo umožňuje dokončenie strechy s rozlohou 10 000 m² len za 15 pracovných dní, čo je pätina času potrebného na betónové strešné krytiny.

5 Výhoda O&M a dodatočnej montáže

Panely znesú hmotnosť jednej osoby pri údržbe; lokalizovanú hrdzu alebo poškodenie je možné vyriešiť výmenou jednotlivých panelov bez demontáže celej strechy. Dodatočná montáž fotovoltaických držiakov alebo axiálnych ventilátorov vyžaduje minimálne konštrukčné vystuženie, čím sa náklady na úpravu udržiavajú na veľmi nízkych úrovniach. Vyradené panely sú 100% recyklovateľné ako oceľ a možno ich pretaviť a zrolovať.

6 Požiarna bezpečnosť a environmentálna výhoda

Farebne potiahnutý substrát je nehorľavý; v spojení s izoláciou z minerálnej vlny triedy A spĺňa 0,5-hodinovú požiarnu odolnosť požadovanú pre priemyselné zariadenia. Pri výrobe a inštalácii nevznikajú žiadne stavebné odpadky, čím sa znižujú emisie tuhého odpadu o 90 % v porovnaní s betónovou strechou a spĺňajú medzinárodné normy certifikácie zelených budov.

Porovnávacia analýza s podobnými produktmi

1 Porovnanie s betónovou krytinou

Betónové strechy majú vysokú vlastnú hmotnosť a náklady na základy, vyžadujú si 3–6 mesiacov mokrej výstavby na mieste, nemožno ich ohýbať, aby sa zmestili do zakrivených mriežkových škrupín, a časom trpia nezvratným praskaním a presakovaním. Na rozdiel od toho sú tieto strešné panely z vlnitej ocele pre štrukturálne budovy ľahké, ponúkajú krátke časy výstavby, možno ich ohýbať do vlastných tvarov a umožňujú jednoduché opravy netesností.

2 Porovnanie s krytinou hliník-horčík-mangán (Al-Mg-Mn)

Zatiaľ čo Al-Mg-Mn ponúka o niečo lepšiu hydroizoláciu, jeho jednotkové náklady na materiál sú o viac ako 40 % vyššie ako náklady na farebne potiahnutú oceľ a vďaka nižšej tvrdosti je náchylná na preliačenie padajúcimi predmetmi; pri štandardnom tlaku vetra a korozívnych podmienkach sa oceľ potiahnutá Al-Zn správa rovnako dobre a zároveň ponúka výrazne lepšiu nákladovú efektívnosť.

3 Porovnanie s hlinenými dlaždicami/azbestovými dlaždicami

Hlinené škridly sú príliš ťažké pre strechy s oceľovou konštrukciou s dlhým rozpätím a sú vhodné len pre nízkopodlažné tehlové-betónové budovy; Azbestové dlaždice majú slabú trvanlivosť a vysokú krehkosť a – kvôli environmentálnym predpisom zakazujúcim azbest – sú zakázané v zámorských projektoch, zatiaľ čo oceľ s farebným povlakom plne vyhovuje a ponúka vynikajúcu odolnosť proti nárazu.

Štandardizovaný pracovný postup spracovania

1 Vstupná kontrola surovín

Overte si pôvodné správy o materiáloch výrobcu a protokoly o skúškach zinkového povlaku pre oceľové zvitky žiarovo pozinkované alebo potiahnuté Al-Zn; použite merače hrúbky náteru na kontrolu hodnôt AZ na mieste a skontrolujte povrch, či neobsahuje škrabance, prázdne miesta v nátere alebo biele oxidačné škvrny; vrátiť nevyhovujúce suroviny priamo do oceliarní.

2 Odvíjanie, zarovnanie a podávanie

Použite mostový žeriav na naloženie cievky na hydraulický odvíjač; odvíjač splošťuje oceľový pás konštantnou rýchlosťou pomocou fotoelektrického vyrovnávacieho systému na udržanie odchýlky v rozmedzí ±2 mm, čím sa zabráni zošikmeniu panelu počas tvarovania.

3 Viacprechodové valcovanie

Panely s prekrytými švami sú vytvorené pomocou 12 sád valcov so šírkou presahu 50 mm vyhradenou na okraji; panely so stojatou drážkou využívajú 16 sád špecializovaných tvarovacích valcov na vytváranie vzájomne prepojených samčích a samičích spojov, čím sa zaisťuje medzera medzi švami ≤0,3 mm.

4 Hydraulické rezanie s pevnou dĺžkou

Rezané na určené dĺžky na základe výkresov; štandardné panely (≤12 m) sa režú na cestnú dopravu, zatiaľ čo extra dlhé panely sa režú na časti; hrany rezu sú odhrotované a zbavené pnutia, aby sa zabránilo budúcej korózii v mieste rezu.

5 Comprehensive Finished Product Inspection

Zmerajte efektívnu šírku pokrytia, výšku rebier a hrúbku panelu a na mieste skontrolujte priľnavosť náterového filmu; panely so stojatou drážkou prechádzajú dodatočným testovaním pevnosti švu v ťahu, aby sa zaistilo, že spojovacia kapacita zaťaženia vetrom spĺňa normy.

6 Ochranné balenie a expedícia

Na povrch panelu je aplikovaná priehľadná PE ochranná fólia, aby sa zabránilo poškriabaniu pri preprave; Vlnité oceľové strešné panely pre štrukturálne budovy sú zviazané krížom a umiestnené na základových blokoch z masívneho dreva; špecifikácie (typ profilu, dĺžka, ID projektu) sú nastriekané na vonkajšej strane; a pre objednávky námornej prepravy sa aplikuje dodatočný vodotesný strečový obal.

7 Zákazková výroba príslušenstva

Po rozrezaní farebne potiahnutých oceľových hlavných zvitkov sa komponenty, ako sú hrebeňové kryty, lemovanie, žľaby a koncové uzávery, vyrábajú pomocou CNC ohýbacích strojov; polomery ohybu sú štandardizované na trojnásobok hrúbky panelu, aby sa zabránilo praskaniu alebo odlupovaniu farby počas ohýbania.

8 Komplexná ponuka príslušenstva

Žiarovo pozinkované samorezné skrutky, EPDM podložky, posuvné konzoly a tesniace pásky sú balené jednotlivo podľa typu a dodávajú sa v rovnakej dávke ako strešné panely, čím sa zaisťuje konzistentnosť náterov doplnkov a náterov.

Kľúčové výkonové parametre

1. Parametre rozmerov panela

2. Technický index substrátov a náterov

Kvalita podkladu: TS280 (obyčajná oblasť), TS350 (oblasť vysokého tlaku vetra)

Pevnosť v ťahu: 380 ~ 520 MPa

Koeficient tepelnej rozťažnosti: 1,2 × 10⁻⁵/℃

Suchý film povrchovej farby: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Referenčná hmotnosť: 0,5 mm = 4,0 kg/㎡, 0,6 mm = 4,8 kg/㎡

3. Parametre podpory vetra a tepla

Odolnosť proti vetru: 0,55~1,0 kPa základný tlak vetra s výstužou Z väznice

Rozsah sklzu posuvnej podpery: ±25 mm

Parameter kamennej vlny: Hustota 100-150 kg/m³, trieda A ohňovzdornosť

Jednorazová doručovacia služba HAISHENG

1 Predpredajné prispôsobenie a výber

Na základe miestnych podmienok projektu – vrátane tlaku vetra, zaťaženia snehom, triedy korózie a požiarnych bezpečnostných predpisov – poskytujeme bezplatné riešenia pre strešné profily, nátery a izolačné vrstvy, čím sa znižuje riziko budúcich prerábok súvisiacich s hydroizoláciou alebo odolnosťou proti vetru.

2 Ochrana cezhraničnej logistiky

Špecializovaný obal odolný voči vlhkosti a vzduchotesný pre námornú prepravu zahŕňa chrániče rohov a oddelenie sekčných panelov, aby sa zabránilo poškodeniu v dôsledku morskej soli a deformácii povrchu.

3 Popredajná technická podpora a záruka

Návod na vzdialenú inštaláciu v čínštine aj angličtine; záruka na povrchovú úpravu substrátu 15 rokov pre vnútrozemské oblasti a 8 rokov pre pobrežné oblasti; záruka na lak na základe životnosti konkrétneho náteru; a doživotnú dodávku náhradného príslušenstva.

FAQ

1 Je povrchová úprava z fluórovaných uhľovodíkov (PVDF) povinná pre pobrežné projekty?

Pre lokality do 5 km od pobrežia alebo v chemických priemyselných parkoch je povinný substrát AZ275 kombinovaný s fluorokarbónovým povrchom PVDF; pre oblasti 5–20 km od pobrežia s miernym soľným sprejom možno použiť substrát AZ275 s povrchovou úpravou HDP (High Durability Polyester) na vyváženie nákladov a životnosti.

2 Môžu byť strešné panely z vlnitej ocele pre nosné budovy použité pre zakrivené strechy s priestorovým rámom?

Pre zakrivené strechy s polomerom väčším ako 50 m možno v obmedzenom rozsahu použiť lapovaný panel typu 900; pre zložité zakrivené povrchy s užšími polomermi je panel so stojatou drážkou typu 470 povinný, aby sa zabránilo deformácii, praskaniu alebo presakovaniu v presahových spojoch.

3 Dá sa vybrať medzi parozábranou a vodeodolnou priedušnou membránou?

Pre interiéry náchylné na vlhkosť použite parozábranu a do exteriérov vystavených dažďu vodeodolnú priedušnú membránu; v oblastiach s vysokou vlhkosťou a častými dažďami musia byť nainštalované obe vrstvy, zatiaľ čo v jednoduchých, suchých skladoch je možné obe úplne vynechať.
