Oceľový strešný odkvapový systém pre budovy

Oceľový strešný odkvapový systém pre budovy pozostáva z drenážnych žľabov umiestnených pri odkvape, aby zbierali dažďovú vodu z farebne potiahnutých oceľových panelov strechy a smerovali ju von cez zvody. Sú základnými komponentmi drenážnych systémov pre ľahké oceľové priemyselné zariadenia, priestorové rámy a sieťované plášťové strechy. Dostupné typy zahŕňajú oceľové žľaby s farebnou povrchovou úpravou vo výrobe, žľaby z nehrdzavejúcej ocele a žľaby vytvorené na mieste z pozinkovaných oceľových plechov; upevňujú sa na odkvapové vedľajšie väznice alebo oceľové konzolové nosníky.

Prehľad konfigurácie systému

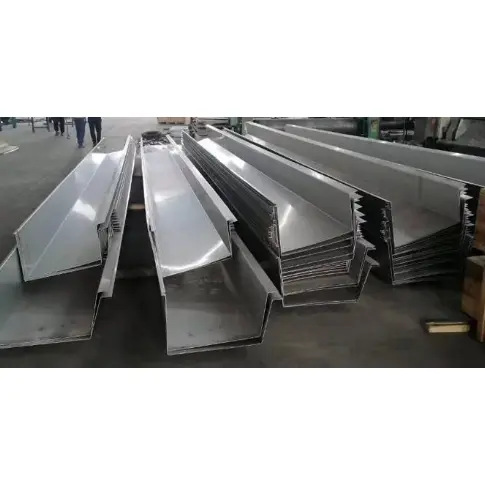

1. Telo hlavného žľabu

1) Oceľový odkvap s farebným povlakom: Používa rovnaký základný materiál potiahnutý zliatinou Al-Zn (AZ150/AZ275) ako strecha; hrúbka 0,6–1,0 mm; štandardné šírky otvorov 200/250/300 mm; hlavná voľba pre vnútrozemské priemyselné podniky.

2) 304 Nerezový odkvap: Hrúbka 0,7–1,2 mm; určené pre pobrežné oblasti a prostredia s rizikom chemickej korózie.

3) Pozinkovaný oceľový žľab tvarovaný na mieste: 1,2–2,0 mm žiarovo pozinkovaný plech ohýbaný na mieste; vhodné pre priestorové rámy s dlhým rozpätím a extra dlhé odkvapy.

2. Nosné a upevňovacie komponenty

Konzoly žľabov (žiarovo pozinkovaná plochá tyč alebo uholník): Rozmiestnené v intervaloch 600–800 mm; upevnené na odkvapové väznice C-profilu;

Vaznice odkvapovej hrany a konzolové nosníky: Podopierajú zaťaženie odkvapu.

3. Spojovacie a hydroizolačné príslušenstvo

Spojovacie uzávery a koncové dosky (na utesnenie koncov žľabov);

Butylová vodotesná tesniaca páska, štrukturálny tmel odolný voči poveternostným vplyvom a slepé nity;

Dilatačné škáry: Inštalujú sa približne každých 12 metrov pre extra dlhé žľaby, aby sa prispôsobili tepelnej rozťažnosti a kontrakcii.

4. Systémové komponenty zvodu

1) Zásobník na dažďovú vodu: Privarený alebo nacvaknutý na spodok žľabu na odvádzanie dažďovej vody;

2) Zvod: PVC rúrka / galvanizovaná oceľová rúrka / farebne potiahnutá oceľová kruhová rúrka (priemer φ110, φ160);

3) Spony rúr, kolená, zberné násypky a prízemné vypúšťacie kolená.

5. Príslušenstvo na úpravu okrajov strechy

Odkvapové lemovanie, lem odkvapu, lem predĺženia strešného panelu (vodotesný uzáver) a lemovanie konca štítu; tie zabraňujú spätnému toku dažďovej vody pod odkvap.

6. Pomocné materiály

Izolácia (aplikovaná na vonkajšiu stranu odkvapov v chladných oblastiach, aby sa zabránilo zamŕzaniu) a parotesná páska.

Spoločné konfiguračné schémy

1. Štandardná vnútrozemská továreň: oceľový odkvap AZ150 s farebným povrchom + pozinkované konzoly + zvod PVC110 + butylový tmel

2. Daždivá továreň na brehu rieky: AZ275 (vysoko zinkový povlak) farebne potiahnutý oceľový odkvap + pozinkované armatúry + dodatočné dilatačné škáry

3. Priestorová strecha pobrežnej / chemickej prevádzky: žľab z nehrdzavejúcej ocele 304 + systém zvodov z nehrdzavejúcej ocele + vonkajšia izolácia na ochranu pred mrazom

Antikorózna konfigurácia

1. Oceľový strešný odkvapový systém s farebným náterom pre budovy: AZ150 pre vnútrozemské oblasti, AZ275 pre pobrežné oblasti;

2. Nehrdzavejúca oceľ: trieda 304; konzoly sú rovnomerne žiarovo zinkované (hrúbka povlaku ≥80μm).

Aké sú hlavné výhody?

I. Ľahký; nezvyšuje zaťaženie hlavnej oceľovej konštrukcie

Oceľové alebo nehrdzavejúce oceľové žľaby s farebným povlakom sú vyrobené z tenkovrstvového materiálu a vážia oveľa menej ako odkvapové žľaby z betónového odkvapu. Môžu byť pripevnené priamo na odkvapové väznice bez potreby väčších oceľových stĺpov alebo prstencových nosníkov, čím sa šetria náklady na hlavnú oceľovú konštrukciu. Sú vhodné pre rôzne oceľové strešné systémy s dlhým rozpätím, vrátane portálových pevných rámov, priestorových rámov a sieťovaných plášťov.

II. Rýchla výstavba, suchá montáž a krátke trvanie projektu

Segmenty žľabov dokončené vo výrobe sa montujú na mieste pomocou nitov a utesnených spojov, čím sa eliminujú mokré procesy, ako je debnenie, odlievanie a omietanie. Rýchla segmentová montáž extra dlhých odkvapov výrazne skracuje fázu dokončovania strechy, zatiaľ čo betónové žľaby vyžadujú dlhé doby tvrdnutia a sú vysoko závislé od počasia.

III. Vynikajúca hydroizolačná integrita a nízke riziko úniku

1. Panely sú tvarované prostredníctvom integrovaného ohýbania, ktoré zaisťuje, že v tele panelu nebudú žiadne švy; Spoje sú vybavené trojitým hydroizolačným systémom: butylová tesniaca páska, tmel odolný voči poveternostným vplyvom a nity.

2. Integrované dilatačné škáry sa prispôsobujú tepelnej rozťažnosti a kontrakcii, čím zabraňujú vzniku trhlín a netesností v dlhých žľaboch spôsobených tepelným namáhaním; betónové žľaby sú náchylné na praskanie, poruchu spojov a následné zatekanie.

IV. Flexibilné triedenie materiálu; odolnosť voči poveternostným vplyvom a korózii vhodná do rôznych prostredí

Vnútrozemská: AZ150 farebná oceľ potiahnutá Al-Zn; Daždivé oblasti pri rieke: AZ275 (vysoký obsah zinku);

Pobrežné/chemické zóny: nehrdzavejúca oceľ 304. Materiály sú prispôsobené do suchého, daždivého a slaného prostredia a ponúkajú životnosť 8–25 rokov.

V. Vysoká prispôsobivosť dizajnu; vhodné pre nepravidelné odkvapy

Vlastné ohýbanie umožňuje zakrivené sieťované škrupiny, vejárovité odkvapy a štíty s premenlivou šírkou, ktoré ľahko dopĺňajú kruhové alebo nepravidelné strechy; naopak, výstavba nepravidelných betónových žľabov je nákladná a náročná.

VI. Jednoduchá údržba po inštalácii

Lokalizované netesnosti je možné opraviť výmenou jedného segmentu žľabu a opätovným utesnením; otvárateľný dizajn umožňuje ľahké odstránenie nahromadených nečistôt; oceľový materiál je recyklovateľný a možno ho demontovať a znovu použiť pri rekonštrukciách zariadenia.

VII. Hladká drenáž; hladké vnútorné steny zabraňujú usadzovaniu sedimentov

Tvarovanie za studena zaisťuje hladké, ploché vnútorné steny, ktoré odolávajú hromadeniu blata a nečistôt; rýchly prietok dažďovej vody a vynikajúca drenážna kapacita počas silných búrok (v porovnaní s hrubými betónovými kanálmi) znižujú riziko pretečenia a spätného toku na strechu.

VIII. Kontrolovateľné náklady

Celkové náklady na štandardné oceľové strešné odkvapové systémy sú nižšie ako náklady na liate betónové odkvapy, s ešte väčšími ekonomickými výhodami pre extra dlhé strechy s priestorovým rámom s veľkým rozpätím.

Aké sú kľúčové rozdiely?

I. Ľahký dizajn kompatibilný s oceľovými konštrukciami

Tenkostenné farebné oceľové alebo nerezové žľaby sú mimoriadne ľahké; môžu byť zavesené iba pomocou odkvapových väzníc alebo konzol bez potreby väčších oceľových stĺpov alebo základov. Sú preferovanou voľbou pre priestorové rámy, sieťované škrupiny a ľahké oceľové strechy s dlhým rozpätím. Na rozdiel od toho betónové žľaby spôsobujú veľké vlastné zaťaženie a vyžadujú dodatočné betónové prstencové nosníky, čo výrazne zvyšuje náklady na občiansku výstavbu.

II. Suchá montáž a rýchla inštalácia

Žľaby sú vyrábané v továrni na špecifické dĺžky a montované na mieste pomocou slepých nitov a tmelu, čím sa eliminuje potreba debnenia, liatia, omietania alebo vytvrdzovania. Odkvapové inštalácie pre továrenské budovy s rozlohou niekoľko desiatok tisíc metrov štvorcových môžu byť dokončené v priebehu niekoľkých dní. Betónové žľaby sú obmedzené teplotou a počasím (dážď/sneh) a vyžadujú si dlhé obdobia vytvrdzovania, čo vedie k výraznému rozdielu v časových harmonogramoch výstavby.

III. Vysoká vodotesnosť a odolnosť proti tepelnej rozťažnosti/kontrakcii

1. Žľaby majú bezšvové, integrálne ohýbané telesá so spojmi iba medzi sekciami. Systémy využívajú butylovú pásku, tmel odolný voči poveternostným vplyvom a dilatačné škáry na elimináciu rizika praskania v dôsledku tepelnej rozťažnosti a kontrakcie.

2. Betónové žľaby sú náchylné na praskanie, zatekanie a zlyhanie spojov v dôsledku tepelnej rozťažnosti, kontrakcie a sadania. Odkvapy z PVC pri nízkych teplotách krehnú a praskajú, pri vysokých teplotách sa deformujú a prehýbajú.

IV. Hodnotenie materiálu pre špecifickú oblasť odolnosti proti korózii

Možnosti siahajú od ocele potiahnutej Al-Zn AZ150 (vnútrozemie) a ocele s vysokým obsahom zinku (daždivé oblasti) až po nehrdzavejúcu oceľ 304 (pobrežné/chemické zóny), ktoré ponúkajú životnosť od 5 do 25 rokov. Alternatívy, ako sú tehlové žľaby, trpia výkvetmi a poveternostnými vplyvmi, betón sa ľahko drolí a štandardné PVC sa vplyvom UV žiarenia degraduje.

V. Vysoká tvarovateľnosť pre nepravidelné strechy

Ohýbanie na mieste umožňuje prispôsobenie pre zakrivené odkvapy (retikulované škrupiny), vejárovité štíty a odkvapy s variabilným prierezom. Stavba nepravidelných žľabov z betónu alebo tehál je zložitá a nákladná.

VI. Hladké vnútorné steny pre efektívne odvodnenie

Tvarovanie valcované za studena zaisťuje hladké vnútorné steny, ktoré odolávajú hromadeniu sedimentov, zaisťujú bezproblémové odvádzanie vody počas silného dažďa a znižujú riziko spätného toku vody do strechy. Betónové a tehlové žľaby majú drsné vnútro, ktoré zachytáva usadeniny, vďaka čomu sú veľmi náchylné na upchávanie a pretečenie.

VII. Výhody pri údržbe a demontáži

Lokalizované netesnosti vyžadujú iba demontáž konkrétnej časti na opätovné utesnenie a opravu; pri renovácii továrne je možné systém úplne demontovať a znova použiť a oceľový materiál je možné recyklovať za cenu. Naproti tomu poškodené betónové alebo tehlové žľaby musia byť odštiepené a nanovo postavené, čím vzniká značný stavebný odpad, ktorý nie je možné opätovne použiť.

VIII. Vynikajúca nákladová efektívnosť

Celkové náklady na oceľový strešný žľabový systém pre budovy sú nižšie ako náklady na liate betónové žľaby; ponúka obrovskú nákladovú výhodu oproti nerezovým odkvapom a kamenným kanálom na mieru.

Štandardný výrobný proces

I. Kontrola surovín

1. Oceľový strešný odkvapový systém s farebným povlakom pre budovy: AZ150/AZ275 zvitky s povlakom Al-Zn, hrúbka 0,6–1,0 mm;

2. Nerezová oceľ: 304 cievok z nehrdzavejúcej ocele, 0,7–1,2 mm; overiť hrúbku, náter a náterový film; uistite sa, že povrchy sú bez škrabancov a korózie.

II. Odvíjanie a rezanie

Naložiť oceľový zvitok na odvíjač → pozdĺžne rozrezať podľa rozvinutej šírky žľabu; odstráňte chybný materiál z koncov cievky.

III. Ohýbanie a tvarovanie

1. Podávajte úzke pásy do CNC ohýbačky; ohnúť do štandardného odkvapového profilu v tvare U podľa výkresov (štandardné šírky otvorov: 200/250/300 mm);

2. Vytvarované integrovaným ohýbaním; telo žľabu nemá žiadne medzišvy a polomery rohov sú hladké.

IV. Výroba koncovej armatúry

Vyrezané z rovnakej suroviny: ohýbajte a tvarujte koncovky, kryty dilatačných škár, spojovacie dosky násypky na dažďovú vodu a lemovacie komponenty.

V. Rezanie otvorov

CNC vyrezané otvory pre odtoky dažďovej vody; zabezpečiť, aby okraje boli hladké a bez otrepov pre následnú montáž zásobníka.

VI. Kontrola hotového výrobku

1. Zmerajte šírku otvoru kanála, hĺbku a rozmery ohybu;

2. Skontrolujte lak/nerezové povrchy, či na nich nie sú preliačiny alebo praskliny; prepracovať všetky nezhodné položky.

VII. Balenie

Jednotlivé žľaby zabaľte do ochrannej fólie → stohujte na drevené palety podľa kategórie; štítok so špecifikáciami, materiálom a dĺžkou; zabaľte koncovky a držiaky samostatne do škatúľ.

VIII. Spracovanie pomocných komponentov

1. Odkvapové konzoly: Rezanie a ohýbanie žiarovo pozinkovaných plochých tyčí alebo uhlovej ocele;

2. Zvodové rúry, kolená a príchytky rúr: Rezanie a spracovanie na požadovanú veľkosť.

IX. Inštalácia a montáž na mieste

1. Nainštalujte pozinkované konzoly na odkvap s rozstupom 600–800 mm;

2. Umiestnite časti žľabu; na spojoch prekrytia nalepte butylovú tesniacu pásku, zaistite slepými nitmi a vonkajšok utesnite tmelom odolným voči poveternostným vplyvom;

3. Nainštalujte dilatačné škáry pre extra dlhé časti; inštalovať násypky a zvody na dažďovú vodu;

4. Predĺžte strešné panely do vnútornej strany žľabu; nainštalujte odkvapové lemovanie/lemovanie, aby ste zabezpečili vodotesné tesnenie.

X. Kľúčové rozdiely v spracovaní: Farebne lakovaná oceľ vs. nehrdzavejúca oceľ

Oceľ s farebným povlakom: Žiadna antikorózna úprava po tvarovaní; spolieha sa na továrensky aplikovaný náter/náter;

Nerezová oceľ: náchylná na poškriabanie pri ohýbaní; ochranný film používaný počas celého spracovania; zvary na mieste utesnené, aby sa zabránilo hrdzi.

Hlavné parametre výkonu

I. Parametre základného materiálu

1. Oceľový strešný odkvapový systém pre budovy (oceľ s povlakom Al-Zn)

Náter: AZ150 g/m² (vnútro); AZ275 g/m² (pobrežné oblasti/oblasti s vysokým množstvom zrážok)

Bežné hrúbky: 0,6, 0,7, 0,8, 1,0 mm

Typ náteru: PE/HDP/PVDF (zodpovedá štandardom náteru strešných panelov)

2. Nerezový žľab 304 (aplikácie v pobrežnom/chemickom priemysle)

Materiál: 06Cr19Ni10 (304)

Bežné hrúbky: 0,7, 0,9, 1,0, 1,2 mm

II. Rozmery žľabu (priemyselný štandard)

1. Šírka horného otvoru: 200/250/300 mm (najbežnejšie); neštandardné veľkosti dostupné na požiadanie;

2. Hĺbka odkvapu: 120–180 mm;

3. Štandardné továrenské dĺžky: 3m, 4m, 6m; extra dlhé časti montované na mieste.

III. Parametre pre pomocné komponenty

1. Pozinkované konzoly: oceľ Q235, žiarovo zinkovaná; hrúbka 3,0–5,0 mm; inštalačná vzdialenosť 600–800 mm;

2. Dilatačné škáry: Zvyčajne sa inštalujú každých 10–12 m; prídavok na dilatáciu ±25 mm;

3. Systém zvodových rúr: Zásobníky na dažďovú vodu spárované so zvodmi (priemer φ100, φ160; dostupné v PVC, farebne lakovaná oceľ alebo nehrdzavejúca oceľ).

IV. Parametre tesniaceho materiálu

1. Butylová vodotesná páska: Šírka 15/20 mm; teplotná odolnosť -40°C až 90°C;

2. Silikónový tmel odolný voči poveternostným vplyvom: Outdoor grade; Odolný voči UV žiareniu a vodeodolný.

V. Drenážne zaťaženie a vlastná hmotnosť

1. Referenčná vlastná hmotnosť: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Kapacita odtoku: 250 mm (šírka) × 150 mm (hĺbka) odkvap ≈ 0,028 m³/m; postačujúce pre štandardné odvádzanie silných zrážok.

VI. Zóny ochrany proti korózii

1. AZ150+PE: Suché vnútrozemské výrobné haly; životnosť 8-10 rokov;

2. AZ275+HDP: Daždivé pobrežné oblasti; životnosť 12–18 rokov;

3. Nerezová oceľ 304: Pobrežné oblasti (soľný sprej) a zóny chemických závodov; životnosť 20+ rokov.
