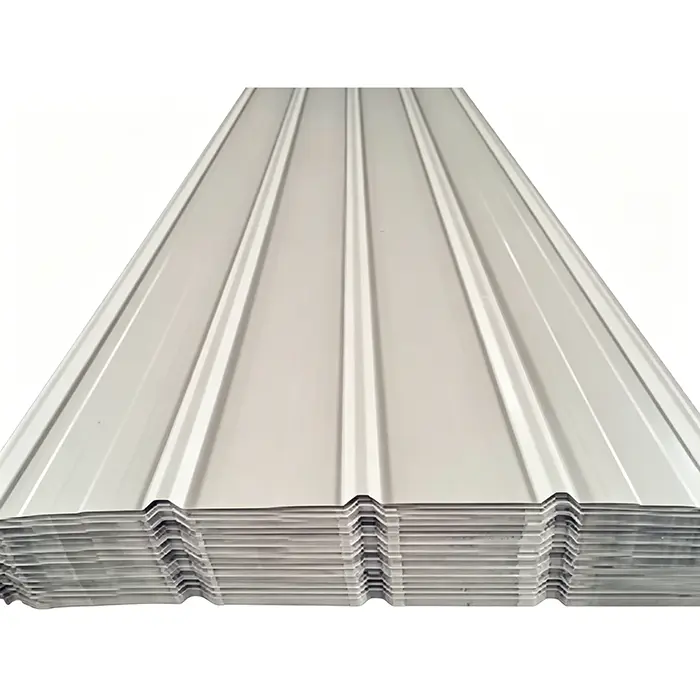

Prefabrikované oceľové obkladové panely

Prefabrikované oceľové obkladové panely HAISHENG sú továrensky vyrábané, za studena valcované vonkajšie obkladové jednotky. Na rozdiel od štandardných strešných plechov sa vyznačujú špeciálnym profilom určeným pre vertikálne odvodnenie a optimálnou výškou rebier. Poskytujeme komplexné komplexné riešenia opláštenia – vrátane vonkajších panelov, izolačných systémov, nosných spodných konštrukcií a otvorových lemov – namiesto predaja jednotlivých plechov. S podporou 12-ročných skúseností s exportom ponúkame odstupňované antikorózne riešenia prispôsobené rôznym zámorským klimatickým a korozívnym prostrediam. Naše produkty účinne riešia štyri bežné bodové problémy projektu: netesnosť stien, dlhodobá hrdzavenie, meškanie stavby a nadmerné konštrukčné zaťaženie. Všetky špecifikácie spĺňajú medzinárodné štandardy pre opláštenie priemyselných zariadení a podporujeme priamu expedíciu skladových položiek aj zákazkovú výrobu.

Aký je rozdiel medzi štandardnými oceľovými plechmi a týmito prefabrikovanými oceľovými obkladovými panelmi?

1. Drenážna štruktúra:

Stenové panely majú zvyčajne výšku rebier 25–35 mm a krátke presahujúce hrany, s drenážnymi dráhami navrhnutými pre vertikálnu inštaláciu; strešné panely majú zvyčajne výšku rebier presahujúcu 50 mm, vhodné pre veľkoplošné horizontálne odvodnenie.

2. Spôsob upevnenia:

Stenové panely sú zaistené výhradne pomocou odkrytých samorezných skrutiek (chýbajúca konštrukcia so stojatou drážkou „470“ používaná pre strechy), čo uľahčuje budúcu údržbu, demontáž a opätovnú inštaláciu.

3. Presnosť formy:

Formy na valcovanie stenových panelov podliehajú pasivácii hrán, aby sa zabránilo hromadeniu soli v ostrých vonkajších rohoch – čo urýchľuje koróziu – proces, ktorý sa nepoužíva na strešné panely.

Výberové kritériá pre substráty a nátery

1 Obojstranný Al-Zn (hliník-zinok) Výber substrátu

- Vnútrozemské suché oblasti (Stredná Ázia, vnútrozemská východná Európa): AZ150 g/m²; zaisťuje koróziu podkladu po dobu 5-8 rokov; vhodné pre štandardné sklady a továrne.

- Daždivé oblasti s vysokou vlhkosťou pozdĺž riek (povodie rieky Jang-c'-ťiang, vnútrozemská juhovýchodná Ázia): AZ180 g/m²; ponúka o 20% vyššiu odolnosť proti prenikaniu vlhkosti; vhodné do výrobných dielní.

- Pobrežné/chemické korózne zóny (pobrežná juhovýchodná Ázia, petrochemické parky): AZ275 g/m²; má vyšší obsah zliatiny hliníka a zinku na blokovanie koróznych ciest chloridových iónov.

2 Vrchný náter Odolnosť voči poveternostným vplyvom a záručné podmienky

- PE (štandardný polyester): 20–25 μm hrúbka suchého filmu (DFT) na vrchnej strane, 5–10 μm epoxidový antikorózny podklad; záruka 5-8 rokov; vhodné len pre vnútrozemské bezprašné továrne.

- HDP (High Durability Polyester): 25–30 μm DFT na hornej strane; odolné voči UV žiareniu; záruka 10-15 rokov; vhodné do oblastí so silným dažďom a intenzívnym slnečným žiarením.

- PVDF (Fluorocarbon): 25–35 μm DFT na hornej strane; odolný voči kyselinám a zásadám; 20+ ročná záruka; povinné spárovanie so substrátom AZ275.

3 Diferencované výberové štandardy pre hrúbku panelov

- - Vonkajšie stenové panely: Štandardné 0,4–0,5 mm (pre oblasti s rýchlosťou vetra ≤ 24 m/s); 0,55 – 0,7 mm pre pobrežné oblasti so silným vetrom (rýchlosť vetra ≥ 28 m/s)

- Vnútorné obkladové panely: Jednotné 0,3–0,4 mm svetlosivé jemne rebrované panely „Model 900“; navrhnuté výhradne na zadržiavanie prachu v interiéri, nevyžadujúce náter s vysokou odolnosťou voči poveternostným vplyvom

Tabuľka meraných parametrov prefabrikovaných oceľových obkladových panelov

Rozmery: Maximálna dĺžka jedného panelu je 12 m; spájanie na mieste je podporované pre mimoriadne dlhé rozpätia so špecializovanými vodotesnými pásikmi, ktoré eliminujú riziko úniku v spojoch.

Komplexný zoznam príslušenstva

Na rozdiel od výrobcov, ktorí dodávajú iba samotné panely, spoločnosť HAISHENG ponúka komplexnú dodávku kompletných súprav príslušenstva pre prefabrikované systémy na obkladanie oceľových stien s komponentmi šitými na mieru tak, aby riešili špecifické problémy s inštaláciou na mieste:

1. Vonkajšie dekoratívne panely: Dostupné v troch profiloch (900/820/750) na ochranu pred vetrom/dažďom a estetiku; lakovanie je možné prispôsobiť pomocou vzorkovníka farieb.

2. Hydroizolačné a upevňovacie príslušenstvo: Žiarovo pozinkované samorezné skrutky (φ4,8/φ5,5) s EPDM vodotesnými podložkami; 15/20 mm butylová tesniaca páska; a špeciálne vodotesné pásy pre horizontálnu inštaláciu – riešenie bežných problémov s netesnosťou v miestach prieniku skrutiek.

3. Tepelnoizolačná vrstva: Možnosti zahŕňajú sklenú vatu triedy B1 (pre štandardné továrne; hustota 12–16 kg/m³; hrúbka 50/75/100 mm) a kamennú vlnu triedy A (pre chemické/horľavé/výbušné dielne; hustota 100–150 kg/m³; hrúbka 50–100 mm), doplnená o podpornú sieťovinu.

4. Interiérová parozábrana: PE parotesná fólia inštalovaná na vnútornej strane izolačnej vrstvy; špeciálne navrhnuté tak, aby zabránili spätnému toku vlhkosti v dielňach s vysokou vlhkosťou a zabránili rastu plesní alebo zlyhaniu izolácie.

5. Vnútorné obkladové panely: 0,3–0,4 mm „Model 900“ oceľové panely s jemným rebrovaním a farebným povlakom; zakryť drsné hrany izolačného materiálu, zlepšiť estetický vzhľad interiéru a zabrániť úniku vnútorného prachu.

6. Nosná sekundárna stenová konštrukcia: Žiarovo pozinkované oceľové stenové pásy C-profilu (C80–C180) s hrúbkou zinkového povlaku ≥80μm; vybavené spojovacími tyčami φ12 a priehybovými tyčami φ32 × 2,0 na zabránenie bočného torzného vybočenia pásov pri vysokom zaťažení vetrom.

7. Špecializované komponenty otvárania: Základné uholníky, odkvapové lišty, lemovanie dverí/okien, rohové lišty (vnútorné a vonkajšie) a kryty dilatačných škár; všetky sú vyrobené z rovnakého materiálu a povrchovej úpravy, aby sa zabránilo nesúladu farieb a korózii.

8. Komponenty denného osvetlenia: FRP stenové panely pre denné osvetlenie zodpovedajúce profilu kovových panelov; Rozmery rozstupu zvlnenia a presahu sú plne kompatibilné, čo zaisťuje bezproblémovú integráciu do vonkajšieho pásu denného osvetlenia steny bez medzier.

9. Príslušenstvo k ventilačnému obloženiu: Priedušné žalúzie a špeciálne panely obloženia ventilátora; navrhnuté tak, aby vyhovovali dielenským bodom odvodu tepla a vetrania pri zachovaní jednotného vzhľadu vonkajšej fasády.

Komplexné riešenia pripravené na implementáciu

1 Jednoduchá, neizolovaná vonkajšia stena skladu

Konfigurácia: 900-séria 0,45mm nástenný panel AZ150 potiahnutý PE + C100 žiarovo pozinkovaný stenový obklad; žiadna izolácia, parozábrana alebo obkladový panel; Použitie: Suché vnútrozemské skladovanie materiálu; životnosť < 5 rokov.

2 Štandardná vonkajšia stena výrobnej dielne pri konštantnej teplote

Konfigurácia: nástenný panel AZ180 s 0,5 mm HDP potiahnutým HDP série 900 + 75 mm sklená vata + parotesná zábrana z PE + stenový obklad C120 + kompletná súprava otvorov; Použitie: Všeobecné spracovateľské dielne v daždivých oblastiach pri riekach; vyrovnáva tepelnú izoláciu s nákladovou efektívnosťou.

3 Dvojvrstvový obal pre chemické/pobrežné prostredie s vysokou koróziou

Konfigurácia: 0,6 mm vonkajší panel AZ275 potiahnutý PVDF + 100 mm minerálna vlna triedy A + zosilnená PE parozábrana + 0,35 mm vložkový panel + odolný stenový obklad C140; Použitie: Pobrežné oblasti (soľný sprej) a chemické dielne (riziká horľavosti/výbušnosti); Požiarna trieda A; životnosť > 20 rokov.

Štrukturálne a inžinierske parametre

1. Podkladové ocele: vysokopevnostná konštrukčná oceľ TS280 a TS350; medze klzu 280 MPa a 355 MPa; pevnosť v ťahu 380–520 MPa; schopné odolať deformácii spôsobenej krátkym, vysokorýchlostným tlakom vetra.

2. Nameraná vlastná hmotnosť: 4,0 kg/m² pre panely s hrúbkou 0,5 mm a 4,8 kg/m² pre panely s hrúbkou 0,6 mm – výrazne nižšie ako zaťaženie muriva.

3. Parametre tepelnej rozťažnosti: koeficient lineárnej rozťažnosti 1,2 × 10⁻⁵/°C; Na každých 60 metrov dĺžky steny je potrebná dilatačná škára 20 mm, aby sa zabránilo vybočeniu alebo prasknutiu panela v dôsledku vysokých teplôt.

4. Sekundárna ochrana konštrukcie proti korózii: Hrúbka žiarovo pozinkovaného náteru je ≥80 μm pre stenové podložky a všetky kovové spojovacie prvky, v súlade s normou ISO 1461 pre žiarovo pozinkovanú ochranu proti korózii.

Aké sú výhody odlišovania v porovnaní s konkurenčnými produktmi?

1 Výhody konštrukčného zaťaženia

Prefabrikované oceľové obkladové panely na steny vážia len 3–5 kg/m², v porovnaní s 220 kg/m² pri murive z červených tehál a 45 kg/m² pri paneloch ALC. Použitie farebne potiahnutých oceľových panelov umožňuje zmenšiť prierezy oceľových stĺpov a menšie rozmery základov, čím sa znížia náklady na občiansku výstavbu pre veľkorozponové továrne na priestorové konštrukcie o 12 % až 18 %.

2 Výhody konštrukcie a dodávky

Využíva úplne suchú, prefabrikovanú montážnu metódu – eliminuje mokré procesy, ako je malta a omietka – čo umožňuje stavbu pokračovať v daždi, snehu alebo nízkych teplotách. Obloženie exteriéru s rozlohou 10 000 m² trvá len 12 – 15 dní, zatiaľ čo murované steny si vyžadujú 45 – 75 dní, čím sa skráti čas výroby.

3 Výhody pre neštandardné tvary

Umožňuje ohýbanie na mieste, aby sa vytvorili zakrivené rohy a nepravidelné konce štítov; pre dvere, okná, sokle a dilatačné škáry sú k dispozícii zodpovedajúce obkladové prvky (vyrobené z rovnakého materiálu). Na rozdiel od toho ALC panely a červené tehly nie je možné ohýbať na mieste, vďaka čomu sú nepravidelné časti veľmi náchylné na praskanie a únik vody v priebehu času.

4 Odolnosť voči vlhkosti a presakovaniu

Má dvojitú hydroizoláciu na spojoch panelov a skrutkových bodoch pomocou butylovej pásky a EPDM podložiek; celková priepustnosť vodných pár stien je pod 0,05 g/(m²·h). Murované steny bežne trpia vonkajším presakovaním a odlupovaním tmelu v interiéri po troch rokoch.

5 Výhody tepelnej a akustickej izolácie

Tepelná izolácia, parozábrany a vnútorné obkladové panely sa inštalujú v jednom montážnom kroku, čím sa dosiahne zvuková izolácia 32–38 dB. Murované steny vyžadujú samostatnú vnútornú izoláciu a omietku a izolačná vrstva sa s vysokou pravdepodobnosťou oddelí alebo oddelí po 2 až 3 rokoch používania.

6 Poveternostné vplyvy a trvanlivosť Výhody

Plne natretý trojvrstvovým antikoróznym náterom, ktorý nevyžaduje žiadnu rekonštrukciu po dobu 20 rokov v pobrežných oblastiach. Murované vonkajšie steny často do piatich rokov vykazujú výkvety, zvetrávanie a odlupovanie a náklady na renováciu môžu dosiahnuť 40 % nákladov na novú stenu.

7 Výhody demontáže a opätovného použitia

Jednotlivé stenové panely je možné demontovať nezávisle, čím sa eliminuje potreba rozsiahlej demolácie pri inštalácii ventilátorov alebo neskoršej úprave dverí a okien. Oceľ je 100% recyklovateľná, s mierou zostatkovej hodnoty presahujúcou 35% pri demontáži; naproti tomu červené tehly a ALC panely sa stávajú 100% stavebným odpadom bez recyklačnej hodnoty.

8. Komplexné cenové výhody

Hlavné materiály, sériovo vyrábané valcovaním, ponúkajú nižšie výrobné náklady a vyžadujú jednoduchšiu sekundárnu konštrukčnú podporu. Náklady sú o 45 % nižšie ako hliníkovo-plastové predsteny a o 22 % nižšie (kombinovaná práca a materiál) ako ALC panely, čo ponúka najlepší pomer ceny a výkonu pre priemyselné aplikácie.

HAISHENG štandardizovaný pracovný postup spracovania v továrni

1. Vstupná kontrola surovín:

Overenie hmotnosti oceľového zinkového povlaku, hrúbky náteru a vzhľadu povrchu; odmietnutie materiálov s defektmi povlaku alebo škrabancami pri preprave; správy o kontrole náterov tretích strán vydané pre každú šaržu.

2. Odvíjanie a zarovnávanie:

Obojstranný fotoelektrický vyrovnávací systém kontroluje odchýlku pásu v rozmedzí ±0,5 mm, čím zabraňuje šikmým okrajom na vytvarovanom paneli.

3. Špecializované formy na valcovanie:

Špeciálne nízkoprofilové rebrové zápustky pre stenové panely (odlišné od strešných zápustiek) zaisťujú rovnomerné do seba zapadajúce švy.

4. Presné rezanie:

Hydraulické strihanie bez otrepov s úpravou na pasiváciu hrán na elimináciu potenciálnych miest iniciácie hrdze na hranách rezu.

5. Namátkové kontroly hotového výrobku:

Odber vzoriek profilu, šírky a rovinnosti každých 200 panelov; nezhodné položky sú izolované na prepracovanie.

6. Aplikácia ochrannej fólie:

Ochranná fólia z PE pre exteriéry zabraňuje poškriabaniu laku spôsobenému trením počas námornej prepravy.

7. Vlastné ohýbanie lemu:

Vlastné CNC ohýbacie stroje umožňujú zákazkovú výrobu ozdobných komponentov pre všetky otvory, čím sa zabezpečí konzistentná farba laku v celej dávke.

8. Konsolidácia príslušenstva:

Upevňovacie prvky, tmely a izolačné materiály sú triedené, zabalené proti vlhkosti a odosielané v rovnakom kontajneri ako stenové panely, aby sa predišlo chýbajúcim častiam pri dodaní.

FAQ

1. Otázka: Aká je dodacia lehota pre položky na sklade?

Odpoveď: Máme 50 000 m² hotových zásob pre štandardné profilové panely 900/820 s naložením kontajnera do 3 pracovných dní od platby; neštandardné veľkosti sú spracované do 7 pracovných dní.

2. Otázka: Podporujú prefabrikované obkladové panely z oceľových stien kontroly tretích strán?

Odpoveď: Áno, podporujeme výrobné inšpekcie na mieste zo strany SGS alebo BV a poskytujeme osvedčenia o pôvode surovín, ako aj dohody o záruke na lakovanie.

3. Otázka: Ako si mám vybrať medzi vertikálnou a horizontálnou inštaláciou?

Odpoveď: Vertikálna inštalácia sa odporúča pre daždivé oblasti, aby sa umožnilo rýchlejšie odvodnenie; horizontálna inštalácia sa uprednostňuje v suchých oblastiach, aby sa dosiahol hladší a jednotnejší vzhľad fasády.
