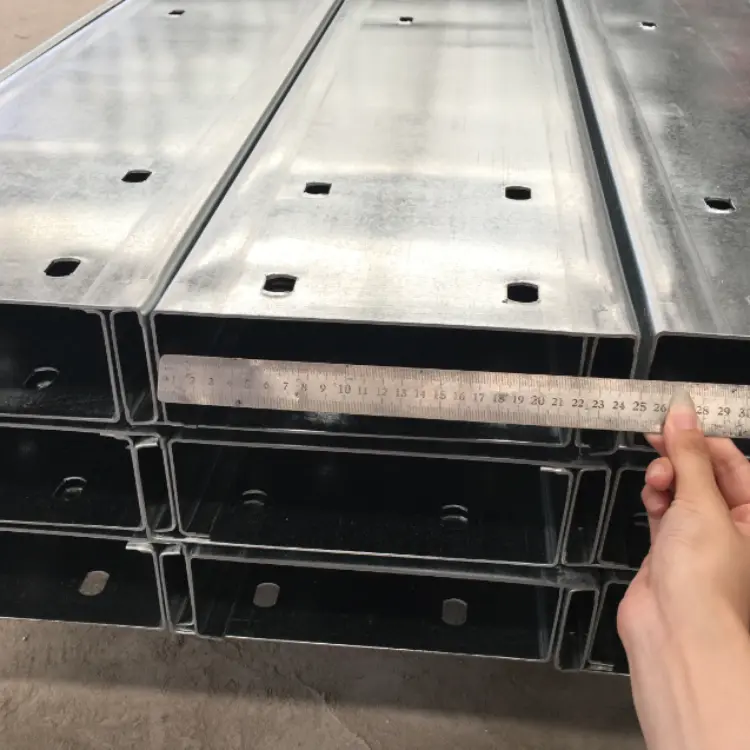

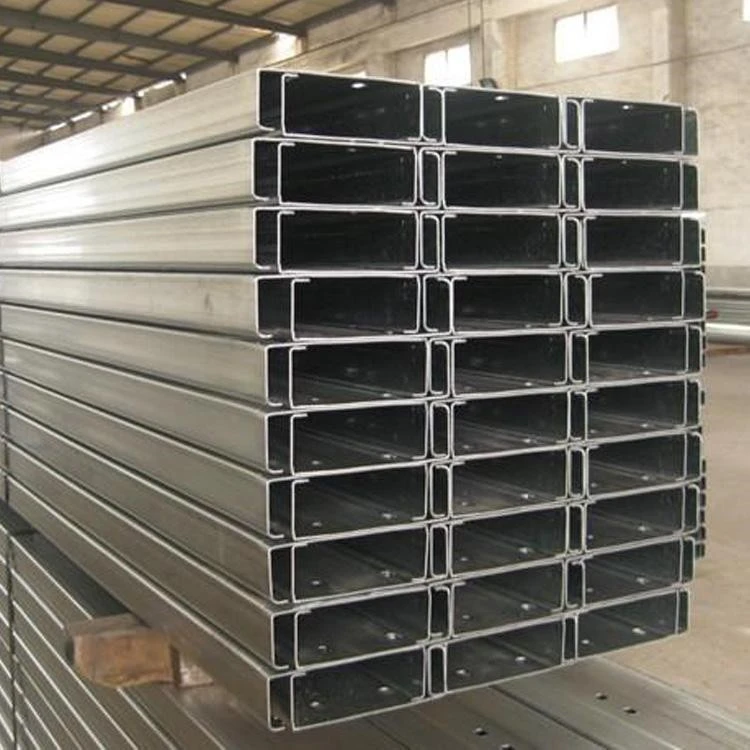

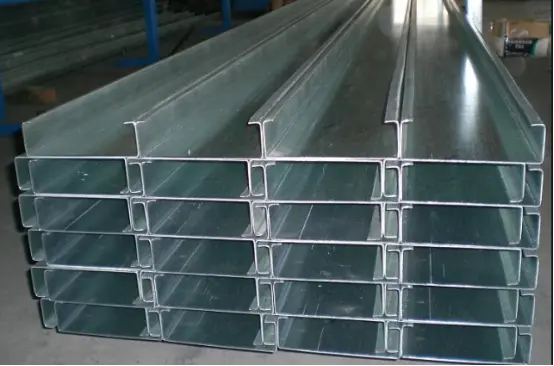

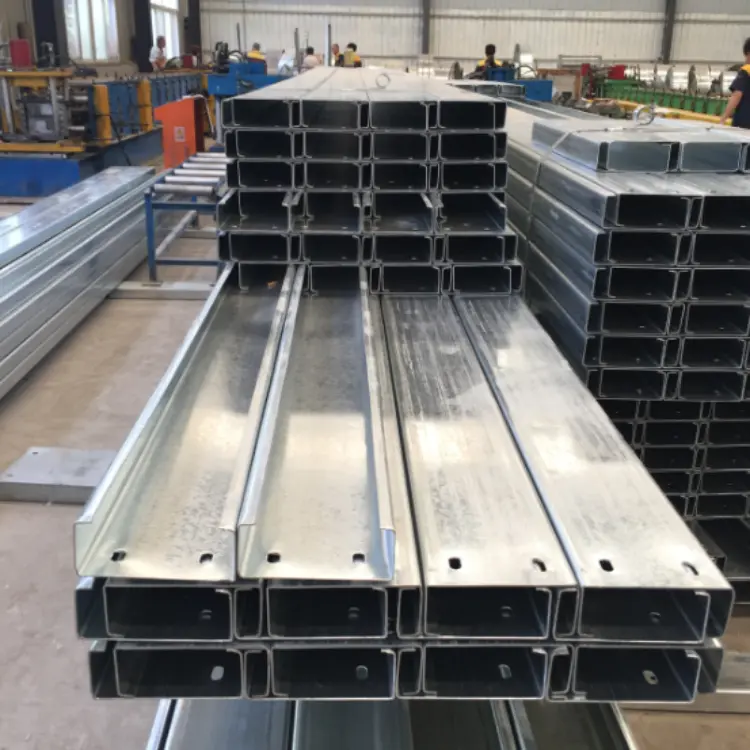

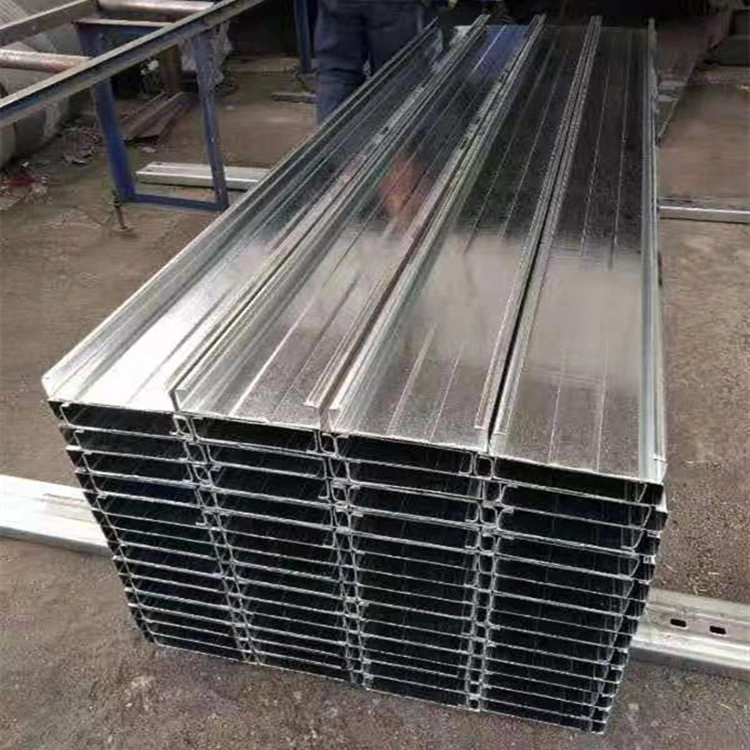

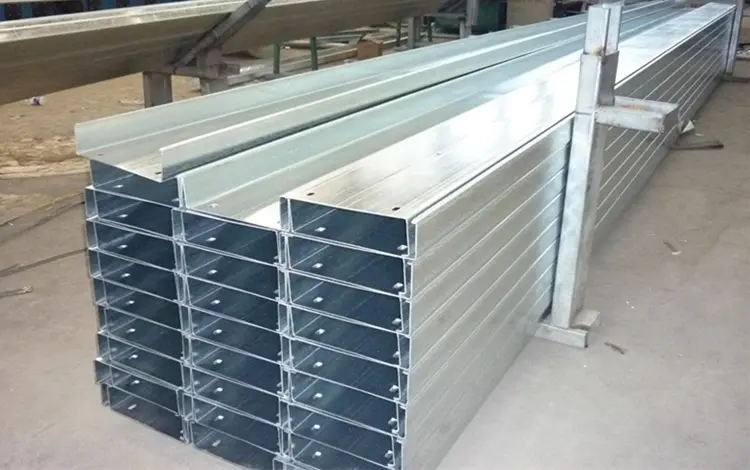

Oceľové väznice valcované za studena z C profilu

Oceľové väznice C valcované za studena sú vyrobené zo žiarovo pozinkovaných oceľových pásov. Rozdelené na strešné väznice a nástenné väznice sa inštalujú na oceľové nosníky, stĺpy alebo horné pásy priestorových rámov. Slúžia ako nosná základňa pre oceľové strešné a stenové panely s farebným náterom, prenášajú zaťaženie na hlavnú oceľovú konštrukciu a pôsobia ako nosná konštrukcia pre systém plášťa budovy. Štandardná špecifikácia: Q235 žiarovo pozinkovaná oceľ C-profilu s hrúbkou galvanizačnej vrstvy ≥80μm.

Komponenty systému oceľových väzníc s profilom C valcované za studena

1. Spoločné špecifikácie pre hlavných členov

Strecha: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Stena: C80×40×20, C100×50×20, C120×50×20

Hrúbka steny: 1,8, 2,0, 2,2, 2,5 mm

2. Systém spojovacej tyče

1). Priame kruhové oceľové spojovacie tyče: Φ10, Φ12; inštalované diagonálne.

2). Objímkové vzpery: Φ32×2,0 zváraná rúrka; inštalované v prechodových bodoch diagonálnych spojovacích tyčí, aby poskytovali pevnú podporu.

Usporiadanie: Spojovacie tyče sú povinné pre strešné väznice s rozpätiami väčšími ako 4 metre.

3. Odkvapové výstuhy (segmenty/výstuhy)

Uhlová oceľ v tvare L alebo oceľ s malým prierezom C; napojený na jednom konci na väznicu a na druhom na oceľový nosník. Zabraňujú prevráteniu väznice vplyvom tlaku vetra na strechu a sú štandardnou súčasťou striech s dlhým rozpätím.

4. Komponenty pripojenia

1). Vaznicové príchytky: Osadené alebo privarené na oceľové nosníky a stĺpy; Na tieto príchytky dosadajú väznice v tvare C.

2). Vysokopevnostné skrutky a samorezné skrutky: Používajú sa na spájanie väzníc a upevnenie väzníc k príchytkám.

5. Pridružené obkladové/obálkové vrstvy

Upevnené nad väznicami: Strešné/stenové panely, izolácia, parotesné membrány a prvky obloženia/lemovania.

Tri možnosti konfigurácie

1. Malý sklad (rozpätie ≤ 9m): C140×50×2,0 strešné väznice + C100×50×2,0 nástenné väznice; jednoduché priehybové tyče; žiadne prírubové výstuhy.

2. Štandardná výrobná budova (12–24 m): strešné väznice C160/C180 + kompletný systém priehybov a vzpier + výstuhy strešných pásov.

3. Pobrežné oblasti so silným vetrom / Strechy priestorového rámu: Hrubšia oceľ s prierezom C (2,2–2,5 mm), zvýšená hustota priehybu tyčí a úplné vystuženie lemu strechy.

Špecifikácie proti korózii

Štandardné vnútrozemie: Žiarové zinkovanie ≥ 80μm;

Coastal (soľný sprej): Žiarové zinkovanie ≥ 120μm.

Hlavné výhody

1. Za studena valcované oceľové väznice C profilu sa vyznačujú štrukturálne účinným prierezom, ktorý ponúka vynikajúcu pevnosť v ohybe a tlaku, hospodárnosť materiálu a vysokú nosnosť.

2. Hladké povrchy bez otrepov a presné dierovanie uľahčujú jednoduché spájanie a spájanie.

3. Rovnomerné vlastnosti materiálu a dobrá húževnatosť; odolný proti krúteniu a deformácii.

4. Preddierované otvory umožňujú priamu montáž na mieste, čím sa výrazne skracuje čas výstavby.

5. Kompatibilné s rôznymi strešnými a stenovými obkladovými panelmi; nevyhnutný profil rámov pre ľahké oceľové budovy.

Rozlišovanie zvýraznení

I. Ľahká, no napriek tomu vysoká nosnosť; znižuje primárne štrukturálne náklady.

Tenkostenné profily tvarované za studena vážia pri rovnakej nosnosti len asi jednu tretinu kanálovej ocele valcovanej za tepla. To výrazne znižuje zaťaženie oceľových nosníkov, stĺpov a základov, ako aj celkovú tonáž ocele potrebnú pre konštrukciu. Naproti tomu betónové väznice sú extrémne ťažké a nevhodné pre priestorové konštrukcie alebo ľahké oceľové strechy s dlhým rozpätím.

II. Továrenská hromadná výroba a rýchla inštalácia

Komponenty sa vyrábajú na pevné dĺžky; montáž na mieste využíva metódu suchej výstavby so skrutkovými spojmi, čím sa eliminuje potreba rezania alebo zvárania na mieste. Na rozdiel od toho, drevené väznice vyžadujú hobľovanie a konzervačnú úpravu, zatiaľ čo betónové väznice vyžadujú debnenie, odlievanie a ošetrovanie, čo má za následok významný rozdiel v časových harmonogramoch výstavby.

III. Prierezový dizajn uľahčuje spojovacie tyče a kolenné ortézy; vynikajúca celková stabilita

Dovnútra stočený okraj z ocele C-profilu umožňuje jednoduchú inštaláciu kruhových tyčí a kolenných výstuh, čím vytvára robustný konštrukčný systém s vynikajúcou odolnosťou voči bočnému krúteniu a zaťaženiu vetrom/snežom v porovnaní s jednoduchými uhlovými železnými väznicami.

IV. Žiarovo pozinkované pre úplnú ochranu proti korózii a dlhú životnosť

Celá sekcia je žiarovo pozinkovaná, čo zabezpečuje jednotný, vzduchotesný zinkový povlak (80 μm pre vnútrozemské oblasti, 120 μm pre pobrežné oblasti), ktorý odoláva korózii spôsobenej dažďom a vlhkosťou. Naopak, surové drevo je náchylné na hnilobu a praskanie, zatiaľ čo štandardná oceľ s čiernym železným kanálom má za následok vysoké náklady na údržbu pri pravidelnom lakovaní.

V. Jednoduché vŕtanie a vedenie inžinierskych sietí

Priamo na mieste je možné vyvŕtať otvory pre inštalatérske a elektrické vedenia, čím sa eliminuje potreba viesť okolo trámov alebo väzníc a výsledkom je čisté a efektívne usporiadanie. Naproti tomu hrubé steny žľabovej ocele sťažujú vŕtanie a betónové väznice nie je možné ľubovoľne vŕtať.

VI. Flexibilné rezanie a úprava; recyklovateľné a znovu použiteľné

Materiály je možné rezať a spájať na mieste na opätovné použitie počas rozširovania továrne alebo úprav umiestnení dverí a okien a oceľ je 100% recyklovateľná. Drevené a betónové väznice sa však pri demolácii zvyčajne stávajú stavebným odpadom.

VII. Vynikajúca nákladová efektívnosť

Jednotkové náklady, ktoré sa vyrábajú kontinuálnym valcovaním, sú nižšie ako náklady na profilovú oceľ valcovanú za tepla alebo upravené masívne drevené väznice, čo z neho robí najúspornejšiu voľbu rámovania pre obvodové plášte priemyselných budov.

VIII. Krátky rozdiel od ocele prierezu Z

Za studena valcované oceľové väznice C majú rovné konce, vďaka čomu sú vhodné pre steny a strechy s krátkym rozpätím s jednoduchým spájaním na mieste.

Oceľ s profilom Z je navrhnutá pre lapované, striedavé spoje, vďaka čomu je vhodná pre strechy s dlhým rozpätím.

IX. Súhrn konkurenčných produktov

1. Za tepla valcovaná kanálová oceľ: Veľká vlastná hmotnosť, drahý materiál a nehospodárne;

2. Drevené väznice: Horľavé a náchylné na hnilobu; nespĺňa normy požiarnej bezpečnosti;

3. Betónové väznice: Ťažké a pomalé na inštaláciu; v oceľových konštrukciách sa vo veľkej miere vyraďuje.

Štandardný výrobný proces

I. Vstupná kontrola surovín

Surovina: žiarovo pozinkovaný oceľový pás (Q235). Kontroly sa týkajú hrúbky zinkového povlaku, hrúbky pásu a medze klzu. Bežné hrúbky stien: 1,8/2,0/2,2/2,5 mm. Požiadavky na zinkový povlak: ≥80 μm (vnútrozemie) a ≥120 μm (pobrežné). Oceľový pás musí byť bez odlupovania, nepotiahnutých škvŕn alebo skrútených okrajov.

II. Odvíjanie a kŕmenie

Oceľová cievka nadvihnutá na odvíjač → pás sploštený → podávaný do tvarovacej jednotky (vybavený systémom sledovania/vyrovnávania, aby sa zabránilo odchýlke materiálu).

III. Kontinuálne tvárnenie za studena

Oceľový pás prechádza cez viacero súprav formovacích valcov, postupne sa ohýba, aby vytvoril pás, horné a spodné obruby a vnútorné okraje. Štandardný profil C-rezu (napr. C80/C100/C140/C160/C180/C200) sa vyrobí v jednom prechode.

IV. Servo-riadené rezanie na dĺžku

Narežte na požadovanú dĺžku projektu pomocou online hydraulickej lietajúcej píly; hrana rezu je hladká a bez deformácií.

V. Dierovanie

Otvory pre skrutky a okrúhle otvory pre priehybové tyče sú vyrazené v koncoch alebo páse hotového výrobku na následnú montáž a upevnenie.

VI. Kontrola kvality hotového výrobku

1. Zmerajte výšku sekcie, šírku príruby, rozmery okraja a hrúbku steny;

2. Skontrolujte, či zinkový povlak nie je ohnutý, skrútený alebo poškodený; oddeliť nezhodné položky.

VII. Stohovanie a zväzovanie

Úhľadne naskladajte a zbaľte produkty rovnakej špecifikácie; štítok s modelom, hrúbkou a dĺžkou; zabaliť na drevené palety na uskladnenie.

VIII. Spracovanie doplnkových komponentov (segmenty, vzpery, kolenné ortézy, väznice)

1. Rovné/diagonálne priehybové tyče: Rezanie kruhovej ocele → valcovanie závitov;

2. Vzpery: Rezanie zváraných rúr;

3. Kolenné a väznicové výstuhy: CNC rezanie, ohýbanie a galvanizácia oceľových plechov.

IX. Proces výstavby na mieste

1. Privarte príchytky väznice k oceľovým nosníkom/stĺpom;

2. Zdvihnite za studena valcované oceľové väznice z profilu C na miesto a priskrutkujte ich k príchytkám;

3. Nainštalujte priehybové tyče a objímkové vzpery; nainštalujte odkvapové výstuhy (kolenné výstuhy) pre strechu.

Hlavné parametre výkonu

I. Parametre surovín

1. Materiál: žiarovo pozinkovaný oceľový pás Q235B valcovaný za studena

2. Hrúbka pozinkovaného povlaku

Štandardné vnútrozemské oblasti: ≥80μm

Pobrežné alebo chemické korózne zóny: ≥120μm

II. Špecifikácie hlavnej časti (V × B × C: výška × príruba × okraj)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Hrúbka: 1,8–3,0 mm.

III. Mechanické vlastnosti

1. Medza klzu: ≥235 MPa

2. Koeficient lineárnej rozťažnosti: 1,2×10⁻⁵/℃ (kompatibilný s tepelnou rozťažnosťou farebne potiahnutých oceľových plechov)

IV. Parametre komponentov príslušenstva

1. Sag tyče

Priame/diagonálne priehybové tyče: φ10 alebo φ12 Q235 kruhová oceľ; konce sú valcované závitom a žiarovo zinkované.

Objímky vzpier: zváraná rúrka Φ32×2,0; vnútrom prechádza tenšia kruhová oceľová tyč na napnutie.

Systém priehybových tyčí je povinný pre rozpätia väzníc > 4 m.

2. Odkvapové výstuhy (špecifické pre strechu)

Vyrezané z malých C-profilov alebo uhlovej ocele; hrúbka zodpovedá väznici alebo je 1,8 mm; jeden koniec sa pripája k väznici a druhý k oceľovému nosníku, aby sa zabránilo prevráteniu väznice.

3. Spojovacie komponenty

Vaznicové príchytky: oceľový plech žiarovo pozinkovaný 3,0–5,0 mm; Upevňovacie skrutky: M12 alebo M14 žiarovo pozinkované skrutky.

V. Referencia výberu a aplikácie pre za studena valcované oceľové väznice C profilu

1. Malé sklady (rozpätie ≤ 9m, úzky rozstup stĺpov): Strecha C140×50×2,0; Stena C100×50×2,0

2. Štandardné výrobné haly (rozpätie 12–24 m, rozstup stĺpov cca 6–7 m): Strecha C160/C180 (hrúbka steny 2,0–2,2 mm); vybavené kompletnou sadou priehybových tyčí a prírubových výstuh

3. Pobrežné zóny silného vetra: Hrubšie väznice (hrúbka steny 2,2–2,5 mm); priehybové tyče inštalované v užších intervaloch

4. Veľké továrenské budovy (rozstup stĺpov > 7m): Strecha C200, C220, C250, C280, C300 (hrúbka steny 2,0–3,0 mm); vybavené kompletnou sadou priehybových tyčí a prírubových výstuh
