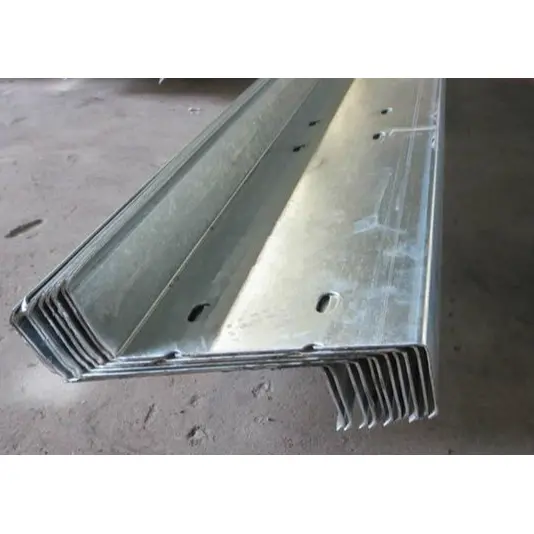

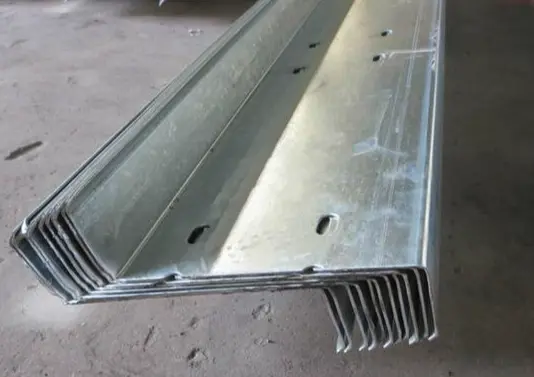

Oceľové väznice z profilu Z valcované za studena

Oceľové väznice HAISHENG valcované za studena z profilu Z sú tenkostenné, nosné profily špeciálne navrhnuté pre šikmé strechy z oceľových konštrukcií. Na rozdiel od konvenčných väzníc s C-profilom ich šikmá prírubová konštrukcia umožňuje prekrytie medzi koncami, čím sa vytvorí súvislý nosný nosník, čím sa výrazne zvýši nosnosť strechy a zároveň sa zníži spotreba ocele. Ako komplexný dodávateľ oceľových konštrukcií ponúkame viac než len profily Z; poskytujeme komplexné riešenia väzníc prispôsobené faktorom, ako je rozpätie továrne, miestne zaťaženie vetrom a pobrežné prostredie so soľným postrekom. Riadime všetko od kvality galvanizácie surovín a priameho dierovania až po balíkovú zásielku všetkého podporného príslušenstva, čím riešime bežné technické problémy – ako sú rozmerové nezhody, nekonzistentné antikorózne normy a štrukturálna nevhodnosť počas montáže na mieste – ktoré vznikajú pri samostatnom obstarávaní profilov a príslušenstva.

Definícia produktu a rozsah použitia

1. Materiál a proces:

Tieto za studena valcované oceľové väznice z profilu Z sa vyrábajú z oceľového pásu žiarovo pozinkovaného Q235B pomocou plne automatizovanej linky na tvarovanie za studena na kontinuálne valcovanie, výsledkom čoho je štandardný tenkostenný tenkostenný oceľový profil s prierezom v tvare Z.

2. Primárna aplikácia:

Inštalované nad hlavnými strešnými nosníkmi znášajú plné zaťaženie profilovaného oceľového plechu strechy a izolačných vrstiev a prenášajú toto zaťaženie na hlavnú oceľovú konštrukciu. Sú široko používané v továrenských budovách s portálovým rámom a strechách s dlhým rozpätím.

3. Kľúčové štrukturálne vlastnosti:

Navrhnuté s prírubami, ktoré sa zvažujú v opačných smeroch, konce sa môžu priamo prekrývať (posudzovať), aby sa predĺžila dĺžka, čím sa vytvorí systém súvislých nosníkov s viacerými poľami; toto ponúka vynikajúcu celkovú odolnosť v ohybe v porovnaní s väznicami s prierezom C.

4. Obmedzenia používania:

Konfigurácie so šikmou prírubou sú nevhodné na vertikálnu montáž vonkajších stenových panelov; C-profily sú štandardnou voľbou pre nosné stenové nosníky, zatiaľ čo Z-profily sa zriedka používajú pre steny.

5. Norma ochrany proti korózii základného materiálu:

Žiarové zinkovanie je štandardný proces; hrúbka náteru musí byť ≥80μm pre štandardné vnútrozemské priemyselné oblasti a ≥120μm pre pobrežné alebo chemicky korozívne oblasti.

Dokončite konfiguráciu balíka dodávok

1 Špecifikácie hlavnej časti Z

Štandardné označenie sekcie: výška × príruba × okraj (V × B × C)

Štandardné skladové modely: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Bežný rozsah hrúbky steny: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm ťažké verzie dostupné pre vlastné projekty.

2 komponenty bočnej stability

1). Priehybové tyče: žiarovo pozinkovaná kruhová oceľ (Φ10, Φ12); k dispozícii v priamych a diagonálnych typoch na obmedzenie bočného posunu profilov Z a zabránenie skrúteniu alebo nestabilite pri vysokom zaťažení vetrom.

2). Vzpery: žiarovo pozinkované rúrkové objímky (Φ32×2,0); inštalované v miestach prechodu diagonálnych priehybových tyčí, aby poskytovali tuhú oporu a zaisťovali, že sa tyče pri zaťažení nedeformujú.

3). Strešné prírubové výstuhy: Malé uhlové oceľové alebo malé C-profilové komponenty; na jednom konci pripevnený k väznici z profilu Z a na druhom privarený k strešnému oceľovému nosníku. Tieto odolávajú prevráteniu väznice spôsobenému silným saním vetra; inštalácia na celú strechu je povinná pre priemyselné budovy s rozpätiami väčšími ako 18 metrov.

3 Špecializované príslušenstvo pre konštrukčné pripojenie

1). Vaznicové príchytky: Žiarovo pozinkované oceľové platne (hrúbka 3,0 mm – 5,0 mm) vopred privarené k hornej ploche hlavného strešného nosníka; slúžia ako podklad pre kotvenie väzníc Z-profilu.

2). Spojovacie skrutky: M12 alebo M14 žiarovo pozinkované vysokopevnostné skrutky používané na upevnenie prekrývajúcich sa koncov väzníc.

4 Kompatibilné materiály horného strešného krytu

Vrchný povrch oceľových väzníc Z profilovaných za studena je kompatibilný so strešnými panelmi so stojatou drážkou 470/475 a štandardnými profilovanými oceľovými plechmi s farebným povlakom. Podporuje tiež kompletný systém strešného plášťa, ktorý zahŕňa tepelnú izoláciu, PE priedušné membrány a hrebeňové lemovanie.

Štandardizované schémy konfigurácie väzníc podľa scenára

1 štandardná továrenská budova so stredným rozpätím (menej ako 15 m)

Používa model Z160×50×20 s hrúbkou steny 2,0mm; má štandardne rozmiestnené priehybové tyče a lokalizované kolenné ortézy iba v strede rozpätia strechy; vhodné pre vnútrozemské, bežné spracovateľské sklady bez výraznej veternej erózie.

2 továrenské budovy na oceľové konštrukcie s veľkým rozpätím (18 m – 30 m)

Používa modely Z180 a Z200 s hrúbkou steny 2,0 mm–2,2 mm; má celé rozloženie rovných a diagonálnych priehybových tyčí po celej dĺžke a kolenných ortéz po celom rozpätí, aby odolali vlastnej hmotnosti strechy a silnému zaťaženiu tlakom vetra.

3 pobrežné oblasti s vysokým vetrom a veľkorozsahové strechy s priestorovým rámom

Používa zosilnené profily Z-sekcie (2,2 mm – 2,5 mm) s užším rozstupom priehybových tyčí a kolennými výstuhami inštalovanými po celej streche; hrúbka galvanizačnej vrstvy je zvýšená na 120 μm, aby odolala korózii morskou soľou a nárazom silného vetra.

Oceľ s profilom Z vs. oceľ s profilom C

1. Rozdiely v prierezovej štruktúre:

Oceľové väznice z profilu Z valcované za studena majú šikmé príruby, ktoré umožňujú, aby sa konce prekrývali a vytvorili súvislú nosníkovú štruktúru; Oceľové väznice s C-profilom majú ploché príruby, ktoré je možné spájať len natupo, čo má za následok jednoducho podporované konštrukčné správanie.

2. Aplikačné scenáre:

Oceľ s profilom Z je vhodná pre šikmé strechy a aplikácie s dlhým rozpätím; Oceľ C-profilu sa bežne používa na továrenské stenové podpery a strechy s rozpätím 12 metrov alebo menej.

3. Výkon konštrukcie:

Pri rovnakých rozmeroch prierezu má oceľ s prierezom Z nižšie ohybové momenty v strede poľa, čo umožňuje väčšie vzdialenosti striech na jedno pole.

Päť základných praktických výhod

1. Vhodnosť konštrukcie pre šikmé strechy:

Šikmé pásnice sa prirodzene vyrovnávajú so sklonom strechy, pričom horný povrch väznice je rovnobežný so strešným panelom; to zaisťuje vertikálny, rovnomerný prenos zaťaženia a eliminuje excentrické zaťaženie.

2. Efektívna inštalácia prekrytia:

Príruby na oboch koncoch profilu môžu byť priamo prekryté, aby sa predĺžila dĺžka bez ďalších spojovacích dosiek; jednoduché skrutkovanie dokončí rozšírenie, čím sa výrazne skráti čas výstavby strechy.

3. Vynikajúca laterálna stabilita:

Sekcia ponúka vysokú celkovú bočnú tuhosť a silnú odolnosť voči bočnému tlaku a torznej deformácii, čím zaisťuje, že strecha zostane stabilná počas silného vetra.

4. Nízka hmotnosť a úspora materiálu:

Pre rovnaké rozpätie strechy a požiadavky na zaťaženie umožňuje oceľ s prierezom Z menšie prierezy alebo tenšie steny, čím sa znižuje množstvo ocele použitej na jednotku plochy a znižuje sa zaťaženie hlavnej oceľovej konštrukcie.

5. Pohodlná prefabrikovaná montáž:

Otvory pre skrutky na spájanie sú predvŕtané vo výrobe; inštalácia na mieste vyžaduje iba vloženie a utiahnutie skrutiek – čím sa eliminuje potreba vŕtania na mieste – výsledkom sú bezpečné spojenia a minimálny stavebný odpad.

Kľúčové diferenciátory vs. konkurenčné produkty

1. Správanie súvislého lúča: Úspora materiálu pre dlhé rozpätia

Keď sa prekrývajú, za studena valcované oceľové väznice z profilu Z tvoria súvislý nosník o viacerých poliach, čím sa účinne znižujú ohybové momenty v strede poľa. Pri rovnakých podmienkach zaťaženia a rozpätia je možné použiť menšie špecifikácie profilu v porovnaní s oceľou s prierezom C, čím sa znížia celkové obstarávacie náklady na oceľ. Na rozdiel od toho oceľ s profilom C sa zvyčajne spolieha na jednoduché spoje; aplikácie s dlhým rozpätím vyžadujú väčšie prierezy, čo vedie k vyššej spotrebe materiálu.

2 Vynikajúca prierezová pevnosť v ohybe

Pri rovnakej výške a hrúbke steny ponúka profil Z vyšší moment zotrvačnosti pozdĺž svojej pevnej osi v porovnaní s oceľou s profilom C. Poskytuje vynikajúcu vertikálnu nosnosť a odolnosť voči silnému snehu a silnému vetru, vďaka čomu je preferovanou voľbou pre pobrežné projekty a rámové konštrukcie s veľkým rozpätím.

3 Dokonale sa hodí pre strechy so strmým svahom

Šikmá prírubová konštrukcia je prirodzene kompatibilná so šikmými strechami, zaisťuje stabilnú podporu bez rizika jednostranného, ​​nepodopreného zaťaženia, ktoré sa často vyskytuje pri C-profiloch; ploché príruby C-profilov môžu spôsobiť excentricitu zaťaženia na strmých svahoch, čo časom vedie k vychýleniu a deformácii.

4 Významné celkové nákladové výhody

Použitie Z-profilovej ocele pre strechy s veľkým rozpätím umožňuje zníženie špecifikácií profilu a celkovej spotreby ocele. Jeho vlastná hmotnosť je oveľa nižšia ako u tradičnej profilovej ocele valcovanej za tepla; nadmerná hmotnosť žľabovej ocele nielen zvyšuje náklady na materiál, ale zvyšuje aj náklady na hlavné nosníky a základovú konštrukciu, čo je dôvod, prečo bola žľabová oceľ valcovaná za tepla vo veľkej miere vyradená pre strešné väznice v moderných priemyselných budovách z ľahkej ocele.

5 dvojitých výhod: odolnosť proti korózii a konštrukcia s dlhým rozpätím

Vyrobený integrovaným procesom žiarového zinkovania, spĺňa duálne antikorózne normy (80 μm pre vnútrozemské oblasti, 120 μm pre pobrežné oblasti), čo zaručuje odolnosť voči hrdzi pri dlhodobom používaní vonku. Pre dlhé rozpätia striech môžu byť sekcie priamo preplátované, aby sa predĺžila dĺžka bez segmentového spájania, čo má za následok oveľa vyššiu celkovú rýchlosť inštalácie v porovnaní s tupým spojom vyžadovaným pre C-profily.

6 Súhrnné porovnanie s konkurenčnými produktmi

1). Vaznice s C-profilom: Využite jednoducho podoprenú konštrukciu na tupo; vhodné pre továrenské stenové systémy a strechy s malým rozpätím (pod 15 m).

2). Za tepla valcovaná kanálová oceľ: Vysoká vlastná hmotnosť a vysoké náklady; zriedka používané v systémoch plášťov z ľahkej ocele.

3). Vaznice s prierezom Z: Umožňujú lapované, nepretržité nosenie a ponúkajú vynikajúcu odolnosť v ohybe; špeciálne navrhnuté pre strechy so strmým sklonom a veľkým rozpätím.

Štandardizovaný výrobný proces tvárnenia za studena

1 Kontrola vstupných surovín

Surovinou pre oceľové väznice s profilom Z valcované za studena je žiarovo pozinkovaný oceľový pás Q235B. Každá šarža je pri dodaní overená na hrúbku pásu a hrúbku galvanizačnej vrstvy; zinkový povlak musí byť aspoň 80 μm pre vnútrozemské aplikácie a 120 μm pre pobrežné aplikácie. Povrch sa kontroluje na chyby, ako sú nepotiahnuté miesta, odlupovanie, tvrdé ohyby alebo škrabance; nezhodné materiály sú okamžite umiestnené do karantény a vylúčené z výroby. Štandardné výrobné hrúbky steny zahŕňajú 1,8 mm, 2,0 mm, 2,2 mm a 2,5 mm.

2 Odvíjanie, vyrovnávanie a podávanie

Oceľové zvitky sa zdvihnú na nakladací stojan a odvíjač uvoľní pás. Nivelačné zariadenie eliminuje napätie pri navíjaní, zatiaľ čo jednotka je vybavená obojstranným fotoelektrickým korekčným systémom, ktorý zabraňuje nesprávnemu nastaveniu podávania a zabezpečuje rovnomerné rozmery prierezu.

3 Nepretržité tvarovanie za studena (hlavný proces)

Viaceré súpravy tvarovacích valcov postupne ohýbajú oceľový pás, valcujúc tvar Z – so šikmými prírubami a dovnútra stočenými okrajmi – v jednom priechode. Proces umožňuje hromadnú výrobu celého štandardného rozsahu od Z140 do Z300; pevné nástroje zaisťujú kontrolovateľné rozmerové tolerancie.

4 Lietajúca píla so servopohonom pre presné rezanie na dĺžku

Materiál sa reže presne online na dĺžky požadované podľa projektu zákazníka. Hydraulická lietajúca píla vytvára čistý, hladký rez, pričom sa vyhýba deformácii prierezu v dôsledku drvenia alebo nadmerných otrepov.

5 Dierovanie na konci

Na oboch koncoch profilu sú vyrazené otvory pre skrutky, aby sa uľahčilo prekrývanie a skrutkové spojenia na mieste. Štandardizovaná vzdialenosť otvorov eliminuje potrebu dodatočného vŕtania počas inštalácie.

6 Konečná kontrola produktu

1). Skutočné meranie výšky sekcie, šírky príruby, rozmerov okraja a hrúbky steny na overenie zhody so špecifikáciami objednávky;

2). Kontrola chýb, ako je bočné prehnutie, skrútenie alebo poškodenie galvanizovaného povlaku; chybné výrobky sú vytriedené na prepracovanie.

7 Organizované spájanie a balenie

Z-väznice rovnakého modelu, hrúbky steny a dĺžky sú zviazané. Drevené palety sú umiestnené v spodnej časti kvôli ochrane a sú na nich pripevnené identifikačné štítky s uvedením modelu, hrúbky steny, individuálnej dĺžky, množstva zásielky a príslušného názvu projektu.

8 Súčasné spracovanie a balenie pomocných komponentov

Súbežne sa spracovávajú kompletné sady pomocných komponentov: spojovacie tyče sú vyrábané rezaním kruhovej ocele Φ10/Φ12, valcovaním závitov na oboch koncoch a aplikáciou žiarového zinkovania; vzpery sa vyrábajú rezaním a spracovaním zváranej rúry Φ32×2,0; a odkvapové výstuhy a príchytky väznice sa vyrábajú ohýbaním. Všetky komponenty prechádzajú galvanizáciou, triedia sa a škatuľkujú a dodávajú sa v rovnakej dávke ako Z-väznice.

9 Štandardizované postupy inštalácie na mieste

1). Privarte a pripevnite žiarovo pozinkované príchytky väznice k hornej ploche strešných oceľových nosníkov;

2). Preložte konce Z-väzníc v striedavom usporiadaní, vložte a utiahnite skrutky M12/M14, aby ste vytvorili súvislý nosný nosník;

3). Nainštalujte priame a diagonálne spojovacie tyče s využitím objímkových vzpier na posilnenie bočnej stability; nainštalujte celé odkvapové výstuhy pre strešné časti s dlhým rozpätím.

Kľúčové špecifikácie výkonu

1 Špecifikácie surovín

1). Stupeň materiálu: Q235B žiarovo pozinkovaný oceľový pás

2). Štandard galvanizácie: ≥80μm pre štandardné vnútrozemské oblasti; ≥120μm pre pobrežné regióny a chemické priemyselné zóny

3). Štandardná hrúbka steny: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm verzia pre veľké zaťaženie je k dispozícii na požiadanie

4). Mechanické vlastnosti: medza klzu ≥235 MPa; rozsah pevnosti v ťahu 375 MPa–500 MPa

2 Celý rad prierezových špecifikácií (V × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Poznámka k použitiu: Výrobky z ocele s profilom Z sa odporúčajú výhradne na nosné strešné aplikácie; použitie ako stenové väznice sa neodporúča. 3 Odkaz na teoretickú jednotkovú hmotnosť bežných modelov (kg/m)

- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m

4 Technické špecifikácie pre kompletné súpravy príslušenstva

1. Priehybové tyče: Φ10, Φ12 Q235 žiarovo pozinkovaná kruhová oceľ; konce majú valcované závity;

2. Objímky vzpier: Φ32×2,0 bezšvíková oceľová rúra;

3. Odkvapové výstuhy (kolenné výstuhy): 1,8 mm–2,0 mm malá oceľ s prierezom C alebo uhlová oceľ; základné komponenty pre strechy so silným vetrom;

4. Príslušenstvo na pripojenie: Vaznicové príchytky vyrobené z žiarovo pozinkovaného oceľového plechu hrúbky 3,0–5,0 mm; upevňovacie skrutky sú M12/M14 žiarovo pozinkované vysokopevnostné skrutky.

5 Výberové kritériá založené na scenári aplikácie

1. Strechy malého až stredného rozpätia (rozpätie ≤ 15m): Z160×50×20, hrúbka steny 2,0mm;

2. Veľkorozponové továrenské budovy (18–30 m): modely Z180 alebo Z200, hrúbka steny 2,0–2,2 mm; priehybové tyče inštalované cez celé rozpätie; odkvapové výstuhy inštalované nepretržite pozdĺž strechy;

3. Pobrežné oblasti so silným vetrom a korozívnym prostredím: Vyberte 2,2–2,5 mm hrubšie profily; zmenšiť vzdialenosť inštalácie priehybovej tyče; zväčšiť hrúbku galvanickej vrstvy na 120 μm.

6 Kľúčové konštrukčné vlastnosti

Šikmé príruby umožňujú prekrývanie medzi koncami a vytvárajú tak súvislý konštrukčný systém nosníka; pri rovnakých rozmeroch prierezu za studena valcované oceľové väznice z profilu Z ponúkajú vynikajúcu odolnosť v ohybe v porovnaní s oceľou s prierezom C, vďaka čomu sú vhodné pre všetky strešné projekty s veľkým rozpätím, šikmé oceľové konštrukcie.

FAQ

1. Otázka: Ako mám rozlíšiť a vybrať si medzi oceľou s prierezom Z a oceľou s prierezom C?

Odpoveď: Na strechy s krátkym rozpätím (pod 15 m) a nosné vonkajšie steny továrne použite oceľ s profilom C; uprednostňovať oceľ s profilom Z pre šikmé strechy, továrenské budovy s veľkým rozpätím (nad 18 m) a strechy s priestorovým rámom vo veterných pobrežných oblastiach.

2. Otázka: Ako je zabezpečená ochrana proti korózii pre oceľ profilu Z v pobrežných projektoch?

Odpoveď: Objednávky pre pobrežné oblasti sa vyrábajú pomocou žiarovo pozinkovaných oceľových pásov s hrúbkou 120 μm; všetky komponenty príslušenstva – ako sú priehybové tyče, príchytky väzníc a odkvapové výstuhy – prechádzajú rovnakým procesom vysokovýkonnej galvanizácie, aby sa zabránilo ich hrdzaveniu pred hlavnými konštrukčnými časťami.

3. Otázka: Ponúkate rezanie vlastnej dĺžky a dodávate kompletnú sadu príslušenstva na prepravu?

Odpoveď: Podporujeme rezanie na akúkoľvek špecifikovanú dĺžku. Kompletnú sadu príslušenstva – vrátane priehybových tyčí, vzpier, odkvapových výstuh, príchytiek väzníc a spojovacích skrutiek – možno prispôsobiť špecifickým požiadavkám továrne na rozpätie a zaťaženie vetrom a dopraviť ich spolu v jednom kontajneri.

4. Otázka: Môže sa oceľ s profilom Z použiť priamo ako stenové väznice?

Odpoveď: Neodporúča sa; šikmé príruby sťažujú montáž vertikálnych stenových panelov v jednej rovine. C-profilová oceľ je štandardnou voľbou pre väznice nosných stien.
