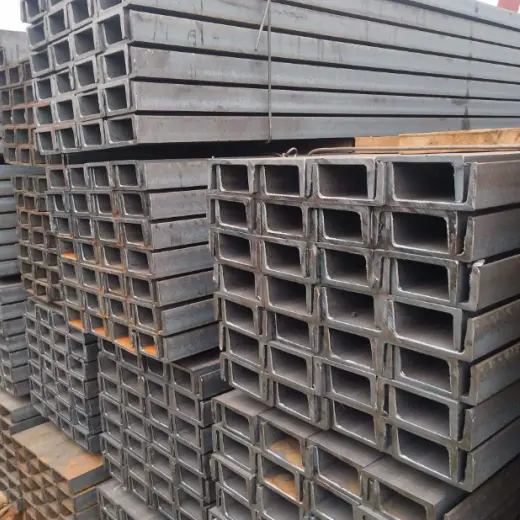

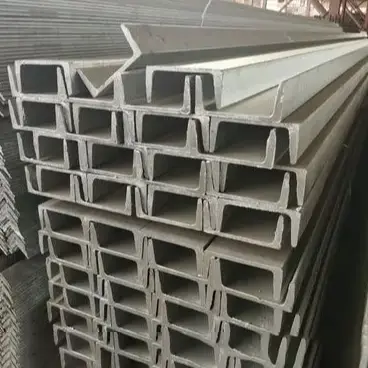

Za tepla valcované oceľové nosníky pre strešné konštrukcie slúžia ako nosné konštrukčné prvky pre strechy a steny pre veľké zaťaženie. Na rozdiel od tenkostenných C- alebo Z väzníc tvárnených za studena sú vytvorené ako jeden celistvý celok priamo z ocele valcovanej za tepla. Tento proces eliminuje vnútorné napätia spojené s tvárnením za studena a zaisťuje rovnomernú hrúbku naprieč rebrom a prírubami, čo z nich robí ideálnu voľbu náhrady, keď nosnosť tenkostenných oceľových väzníc je nedostatočná.
Súlad so surovinami: Za tepla valcované oceľové nosníky pre strešné krytiny sú valcované v prísnom súlade s národnou normou GB/T707; používanie recyklovaných/zrolovaných neštandardných materiálov je zakázané a je prísne zamedzené nadmernej zápornej odchýlke hrúbky steny.
Spracovanie hotového výrobku: Panenská kanálová oceľ sa podrobuje rezaniu s pevnou dĺžkou, uvoľneniu napätia, presnému dierovaniu pásu a odhrotovaniu na čelnej strane; mechanické vlastnosti základného materiálu valcovaného za tepla zostávajú nezmenené, pričom spracovanie je obmedzené na presnú konečnú úpravu pre montáž.
Vhodné aplikácie: Základy oceľových nosníkov alebo betónových prstencových nosníkov, strešné krytiny pre veľké zaťaženie, závesné plošiny pre zariadenia namontované na streche, vysokoteplotné pomocné zariadenia v taviarňach a renovácia starnúcich portálových pevných rámových konštrukcií.
Zakázané aplikácie: Štandardné nové ľahké výrobné budovy (rozpätie pod 15 m) a strechy so strmým sklonom s nepretržitým prekrývaním; tieto scenáre ponúkajú nízku nákladovú efektívnosť a štrukturálnu vhodnosť.
Vnútorné suché/bezprašné prostredie: Pieskovanie/odstránenie hrdze s následným náterom kompozitného náteru.
Vonkajšie vlhké/pobrežné/chemické prostredie: Žiarové zinkovanie pre dlhodobú ochranu proti korózii.
No. 8 Channel Steel: 80 × 43 × 5 mm (primárny materiál pre malé renovačné projekty)
10 kanálová oceľ: 100×48×5,3 mm (primárny materiál pre bežné strešné krytiny s vysokým zaťažením)
No. 12 Channel Steel: 120 × 53 × 5,5 mm (špecializované pre plošiny zariadení a oblasti so silnou akumuláciou snehu)
Okrúhle oceľové spojovacie tyče: Φ12, Φ14 Q235 žiarovo pozinkovaná okrúhla oceľ so závitom valcovanými koncami; kvôli vysokej tvrdosti kanálovej ocele je vŕtanie na mieste zakázané – otvory pre skrutky musia byť vopred vyrobené v továrni.
Objímkové vzpery: Φ32×2,0 zváraná oceľová rúra; používa sa na tuhú rohovú podperu diagonálnych spojovacích tyčí, aby sa pôsobilo proti miestnemu šmykovému namáhaniu.
Strešné kolenné ortézy: L40×4 alebo L50×5 oceľ s rovnými nohami; spája väznice s hlavnými nosníkmi, aby odolali prevráteniu spôsobenému saním vetra.
Vaznicové príchytky: 3,0–5,0 mm oceľový plech valcovaný za tepla (rezaný a ohýbaný) s predvŕtanými otvormi pre skrutky.
Upevňovacie skrutky: M14 alebo M16 žiarovo pozinkované vysokopevnostné skrutky; dimenzované tak, aby vyhovovali inštalačným otvorom s veľkým priemerom v oceľovom kanáli.
Priama kompatibilita: Štandardné farebné oceľové plechy so stojatou drážkou, lapované farebné oceľové strešné panely a izolačné vrstvy zo sklenenej vlny/kamennej vlny.
Zodpovedajúce lemovanie/lemovanie: Krytky hrebeňa, odkvapové lemovanie a lemovanie dilatačných škár strechy.
Hlavný výber materiálu: 8 kanálové oceľové väznice valcované za tepla (štandardné dĺžky 6–9 m).
Pomocné materiály: Φ12 jednoradové jednoduché ťahadlá; žiadne ďalšie kolenné ortézy.
Antikorózna úprava: pieskovanie stupňa Sa2,5 + epoxidový základný náter + dve vrstvy vrchného náteru (hrúbka filmu ≥80 μm).
Použiteľné podmienky: Zaťaženie strechy ≤0,8 kN/m²; žiadne zavesené zariadenie; suché vnútrozemské regióny.
Výber hlavného materiálu: zosilnená kanálová oceľ č. 10 alebo č. 12; rozstup väzníc zmenšený podľa potreby. Pomocné materiály: Φ14 tesne umiestnené spojovacie tyče; uhlové oceľové kolenné ortézy inštalované na 100 % umiestnení väzníc.
Antikorózna úprava: Striekanie na vnútorné použitie; žiarové zinkovanie pre vonkajšie použitie.
Použiteľné podmienky: Strecha podporuje dodatočné zaťaženie, ako sú ventilátory, fotovoltaické systémy alebo premávka personálu údržby.
Výber materiálu: Veľkosti od č. 8 do č. 12 (vybrané na základe požiadaviek).
Antikorózny štandard: Vaznice, spojovacie tyče, kolenné výstuhy a konzoly väzníc majú hrúbku galvanizovaného povlaku ≥120 μm, aby sa eliminovala galvanická korózia medzi komponentmi.
Montážne detaily: Antikorózne tesnenia sa inštalujú medzi konzoly väznice a hlavné nosníky, aby prerušili cestu elektrochemickej korózie.
Za tepla valcované oceľové kanálové väznice pre strechy: Základný materiál valcovaný za tepla má rovnomernú hrúbku steny a žiadne zvyškové napätie z tvárnenia za studena; odoláva bočným nárazom ťažkých predmetov a koncentrovanému zaťaženiu snehom bez vybočenia alebo pretlačenia sekcie.
C/Z Vaznice: Tenkostenné a tvarované za studena; sústredené bremená prekračujúce limity spôsobujú okamžité ohnutie alebo roztrhnutie, takže nie sú vhodné na zavesenie zariadenia.
Vaznice z kanálovej ocele: Husto valcovaný základný materiál; pri krátkodobom pôsobení teplôt do 400°C nedochádza k bočnému skrúteniu, vďaka čomu sú vhodné do kotolní a taviacich dielní.
C/Z väznice: Tepelné napätie sa rýchlo uvoľňuje v tenkostenných častiach, čo vedie k ľahkému bočnému vybočeniu a zrúteniu; často zlyháva pri kontrolách požiarnej bezpečnosti.
Vaznice z oceľových kanálov: Dostatočná hrúbka pásu umožňuje ľubovoľné vŕtanie a zváranie podpier potrubí bez toho, aby bola ohrozená celková nosnosť profilu.
C/Z väznice: Jediný otvor s priemerom presahujúcim 12 mm výrazne znižuje pevnosť v ohybe, čo výrazne obmedzuje budúce úpravy.
Obmedzenia nákladov a vlastnej hmotnosti: Pri rovnakom rozpätí je vlastná hmotnosť o viac ako 60 % vyššia ako pri oceli s profilom C, čo zvyšuje náklady na stavbu hlavného nosníka a základov o 12 % až 15 %.
Konštrukčné obmedzenia: Ploché príruby zabraňujú prekrývaniu pri dlhších dĺžkach, čo ich robí nevhodnými pre súvislé nosné konštrukcie na strechách so strmým sklonom.
Vizuálna kontrola: Skontrolujte skrútenie ocele kanála, praskanie príruby, deformáciu okraja/rohu a delamináciu povrchu.
Overenie parametra: Náhodne skontrolujte hrúbku pásu a tolerancie šírky príruby; overiť certifikáty kvality mlynského materiálu; vykonať spektrálne opätovné testovanie ocele triedy Q235B.
Cut-to-Length: Presné plazmové rezanie; odchýlka kolmosti čela rezu ≤ 1 mm.
Dierovanie na uvoľnenie napätia: Umiestnenie otvoru ≥ 1,5-násobok priemeru otvoru od príruby; vyhnite sa centrálnej zóne slabej namáhania, aby sa zabránilo roztrhnutiu pri zaťažení.
Brúsenie na čelnej strane: Odstráňte otrepy z rezných hrán a otvorov, aby ste predišli poškodeniu antikorózneho náteru počas prepravy a zraneniam inštalačného personálu.
Spôsob nanášania náteru: otryskanie (Sa2,5) na odstránenie hrdze → odfúknutie prachu → nástrek epoxidovým základným náterom → nástrek dvojvrstvovým vrchným náterom → vytvrdzovanie pri teplote okolia 72 hodín.
Spôsob žiarového zinkovania: Kyslé morenie/odmasťovanie → oplachovanie vodou → ponorenie do taviva → žiarové zinkovanie pri 450–460°C → ochladzovanie vzduchom/pasivácia → brúsenie povrchových zinkových zhlukov.
Rozmerová a geometrická kontrola: Úplná kontrola priamosti, skrútenia / vychýlenia a rozstupu otvorov.
Antikorózna bodová kontrola: Overenie hrúbky na mieste pomocou meračov hrúbky náterového filmu a galvanickej vrstvy.
Skladovanie a balenie: Balenie oceľových paliet; označenie s modelovými, materiálovými a antikoróznymi špecifikáciami; obal do strečovej fólie odolný voči vlhkosti pre námornú prepravu.
|
Veľkosť kanála |
Výška h (mm) |
Šírka nohy b (mm) |
Hrúbka pásu d (mm) |
Teoretická hmotnosť (kg/m) |
|
8# |
80 |
43 |
5.0 |
8.045 |
|
10# |
100 |
48 |
5.3 |
10.007 |
|
12# |
120 |
53 |
5.5 |
12.059 |
Materiál: uhlíková konštrukčná oceľ Q235B valcovaná za tepla
Mechanická pevnosť: medza klzu ≥ 235 MPa; pevnosť v ťahu 375–500 MPa
Koeficient tepelnej rozťažnosti: 1,2 x 10⁻⁵/°C; dilatačné medzery potrebné pre strešné krytiny s dlhým rozpätím
Antikorózna ochrana na báze náteru: Celková hrúbka kompozitného náteru ≥ 80 μm
Žiarové zinkovanie: ≥ 80 μm pre štandardné vnútrozemské oblasti; ≥ 120 μm pre pobrežné alebo chemické korózne zóny
1. Môžu za tepla valcované oceľové kanálové väznice pre zastrešenie nahradiť väznice v tvare Z pre strechu so strmým sklonom?
Odpoveď: Nie. Kanálová oceľ má ploché príruby, ktoré spôsobujú excentrické zaťaženie na šikmých strechách a bránia súvislému zaťaženiu prekrývaním; Vďaka tomu sú väznice časom veľmi náchylné na prevrátenie, preto sú vhodné len na plochú inštaláciu.
2. Vyžadujú si pomocné komponenty pre pobrežné projekty samostatné zinkovanie?
Odpoveď: Áno. Potenciálne rozdiely medzi rôznymi oceľovými materiálmi urýchľujú koróziu; Spoločnosť HAISHENG štandardne aplikuje štandard galvanizácie 120 μm na všetky pomocné komponenty, takže zákazníci ich nemusia získavať samostatne.
3. Aký je rozdiel medzi vŕtaním otvorov na mieste a predvŕtaním vo výrobe pre kanálovú oceľ?
Odpoveď: Vŕtaniu na mieste chýba úľava od stresu, čím vzniká vysoké riziko trhania siete; továrenské predvŕtanie sa riadi národnými normami pre rozstup otvorov bez toho, aby bola ohrozená nosnosť konštrukcie, a je povinnou požiadavkou pre zahraničné projekty.
