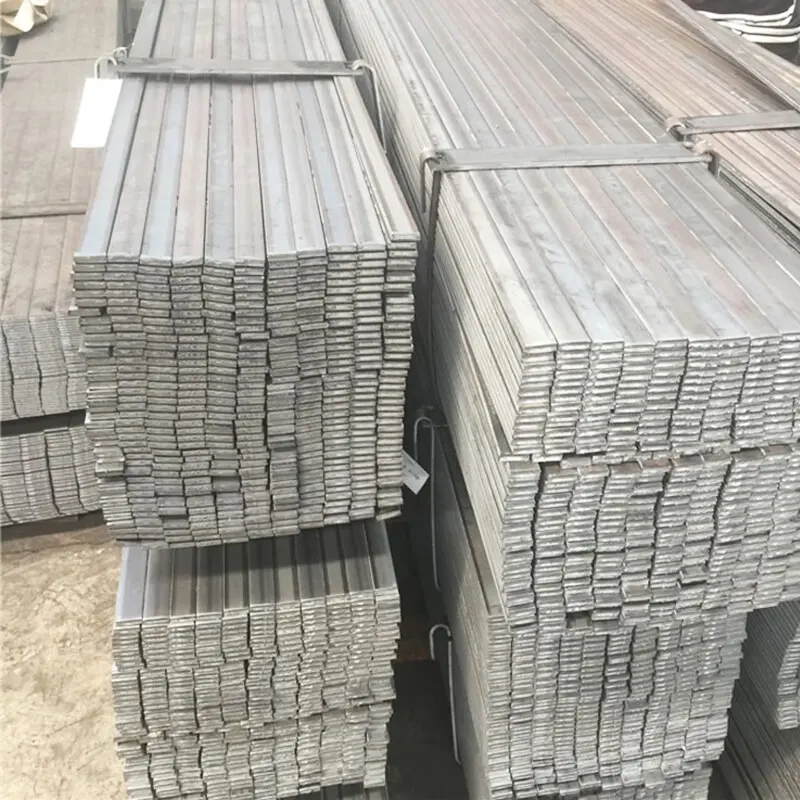

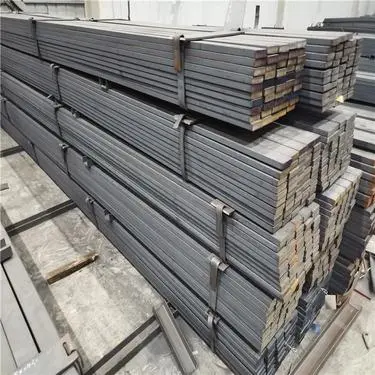

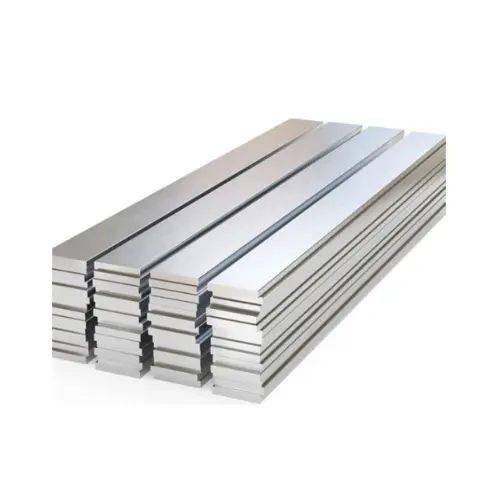

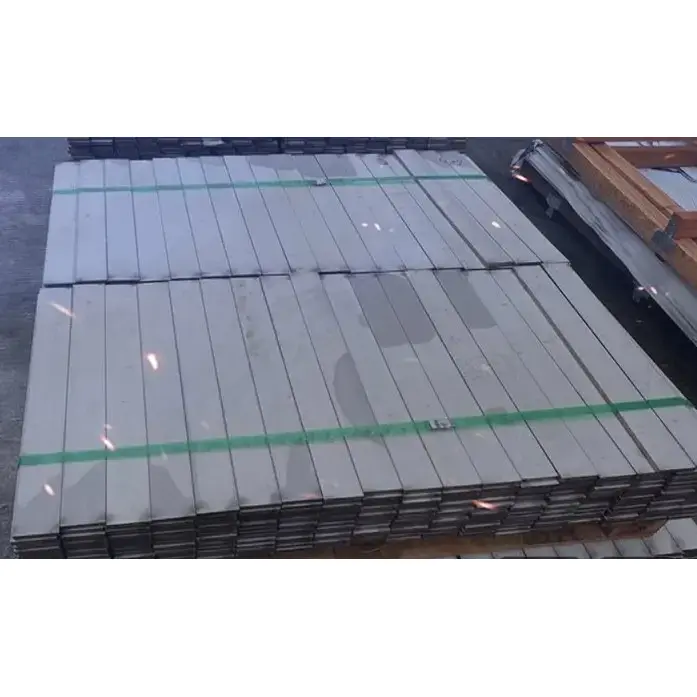

Ploché oceľové tyče valcované za tepla pre stavebníctvo majú obdĺžnikový prierez so zaoblenými hranami. Vyhovujú norme GB/T 704-2016 a sú primárne vyrobené z ocele Q235B alebo Q355B. Špecifikácie sa pohybujú od šírky 12–300 mm a hrúbky 3–60 mm, so štandardnými dĺžkami 6m, 9m alebo 12m.
1. Prierez je dlhý, plochý obdĺžnik, ktorého šírka výrazne presahuje hrúbku. Ponúka strednú odolnosť voči ohybu a bočnú tuhosť s jasnou nosnou osou, vďaka čomu je ideálny pre aplikácie zahŕňajúce jednosmerné zaťaženie, ťahové väzby a upínanie.
2. Typicky vyrobený z uhlíkovej konštrukčnej ocele, materiál je jednotný a húževnatý. Funguje stabilne pri statickom a malom dynamickom zaťažení a je odolný voči krehkému lomu.
3. Ponúka nízku vlastnú hmotnosť vzhľadom na svoj prierez a vysokú účinnosť využitia materiálu; pri použití ako spojky alebo napínacie pásy účinne znižuje celkové zaťaženie konštrukcie.
1. Ploché povrchy a rovnomerné okraje zaisťujú vynikajúce prispôsobenie, čo umožňuje zarovnanú inštaláciu proti konštrukčným prvkom. Je vhodný pre aplikácie, ako sú svorky, olepovanie hrán, výstuž a ťahacie pásy.
2. Jeho štíhly profil a jednoduchý tvar umožňujú flexibilné usporiadanie, vďaka čomu sa prispôsobí nepravidelným plochám a úzkym stavebným priestorom.
3. Široká škála modulárnych špecifikácií – ponúka rôzne kombinácie šírky a hrúbky – umožňuje prispôsobenie na mieste a zabezpečuje vysokú všestrannosť.
1. Vykazuje vynikajúci výkon pri spracovaní za tepla aj za studena. Dá sa ľahko rezať, vŕtať, ohýbať, valcovať, zvárať a lisovať bez potreby zložitých strojov. 2. Rôzne spôsoby spájania: Primárne spájané prelínovým zváraním alebo zváraním na tupo, ale môžu byť upevnené aj skrutkami alebo nitmi; Výroba spoja je jednoduchá.
3. Dĺžky je možné rezať podľa potreby s minimálnym odpadom materiálu; spracovanie malých alebo nepravidelne tvarovaných dielov je pohodlné.
1. Povrch valcovaný za tepla si zachováva okuje; môžu byť použité úpravy, ako je žiarové zinkovanie, zinkovanie za studena, lakovanie alebo černenie. Po ošetrení na odolnosť proti korózii je vhodný pre vnútorné, vonkajšie a vlhké alebo exponované prostredie.
2. Mechanické vlastnosti zostávajú stabilné v rámci štandardného teplotného rozsahu **-20°C až 250°C**, bez výrazného zníženia výkonu.
1. Jednoduché výrobné procesy a výroba vo veľkom meradle vedú k nízkym cenám a bohatej skladovej dostupnosti, čo z neho robí vysoko nákladovo efektívny základný konštrukčný profil.
2. Kategorizované na plochú oceľ valcovanú za tepla a plochú oceľ ťahanú za studena:
1. Typ valcovaný za tepla: Na povrchu sa vyznačuje okuje; mierna rozmerová presnosť; vhodné pre všeobecné strojárske aplikácie.
2. Typ ťahaný za studena: Vysoká rozmerová presnosť a hladká povrchová úprava; vhodné pre presnú montáž a mechanické komponenty.
1. Slabá odolnosť proti bočnému krúteniu a prevráteniu; nevhodné na použitie ako primárne nosné nosníky alebo stĺpy samotné; zvyčajne sa používajú ako pomocné komponenty.
2. Tenšie ploché oceľové profily majú slabú odolnosť voči lokalizovanému nárazu a sú náchylné na ohýbanie alebo deformáciu pri nadmernom zaťažení.
3. Náchylné na rýchle hrdzavenie, ak je ponechané vonku dlhší čas bez ochrany proti korózii.
1. Spojovacie prvky pre oceľové konštrukcie
Ploché oceľové tyče valcované za tepla môžu slúžiť ako spojovacie tyče, výstužné dosky, spojovacie dosky a výstuhy medzi oceľovými nosníkmi, stĺpmi, H-nosníky a štvorcovými/obdĺžnikovými dutými profilmi. Zvyšujú celkovú stabilitu konštrukcie a sú bežnými pomocnými materiálmi pre spoje oceľových konštrukcií.
2. Vstavané diely a komponenty
Používa sa na výrobu vložených plochých oceľových dosiek, vložených spojovacích prvkov a uzemňovacích pásov; široko používané v projektoch vstavaných komponentov pre základy budov, steny a strechy.
3. Systémy krytov a orezávania okrajov
Používa sa na orezávanie hrán a ovíjanie okolo farebne potiahnutých oceľových panelov, stien, striech a dverných/okenných otvorov; používa sa aj na prítlačné pásy, rámy na utesnenie okrajov, krycie pásy spojov panelov a komponenty na tesnenie/blokovanie vody. 4. Príslušenstvo potrubí a zariadení
Potrubné svorky, príchytky na vedenie, konzolové pásy, upevňovacie pásy zariadení a pásy na upevnenie vedenia; používa sa na organizované zaistenie potrubí a káblov.
5. Uzemnenie ochrany napájania a blesku
Uzemňovacie ploché tyče, zvody na ochranu pred bleskom a pásy na vyrovnanie potenciálov pre budovy, továrne, rozvodne elektrickej energie a špecializované zariadenia; materiály vyhovujúce normám energetického priemyslu.
6. Zábradlia, zábradlia a chodníky/schody
Obloženie nášľapnej hrany schodiska, výstužné pásy zábradlia, jednoduché priečniky zábradlia a protišmykové pásy nástupišťa.
7. Mechanické a hardvérové spracovanie
Lisované diely, rámy malých zariadení, príslušenstvo náradia, hardvérové komponenty, diely poľnohospodárskych strojov a zákazkové rezanie/spracovanie malých neštandardných dielov.
8. Mestské a dočasné zariadenia staveniska
Zosilnenie hromadenia, lešenia, dočasné podporné rámy a nosné rámy.
1. Inžinierstvo oceľových konštrukcií: Pomocné materiály pre priemyselné zariadenia, montované budovy, oceľové strešné krytiny a systémy opláštenia stien.
2. Building M&E (Mechanical & Electrical): Elektrické uzemnenie na ochranu pred bleskom, podpery potrubia/HVAC potrubia a systémy upevnenia potrubí.
3. Energetika: Uzemnenie a vodivé spojenia pre rozvodne, rozvodne a vonkajšie energetické zariadenia.
4. Mestská doprava a doprava: Cestné plochy, zábradlia, autobusové prístrešky a prvky mestskej krajiny.
5. Výroba strojov: Univerzálne zariadenia, stavebné stroje, poľnohospodárske stroje a spracovanie hardvérových komponentov.
6. Stavba lodí a závesné steny: Vystuženie komponentov lodí, úprava okrajov architektonických závesov a pomocné rámy dverí/okien.
· Plochá oceľ valcovaná za tepla: Cenovo výhodná s vysokou dostupnosťou zásob; vhodné na všeobecné strojárske použitie, predovšetkým na konštrukčné spoje, zabudované diely, uzemnenie a konečnú úpravu hrán obkladov.
· Plochá oceľ ťahaná za studena: Vyznačuje sa presnými rozmermi a hladkým, čistým povrchom; vhodné pre presné stroje, komponenty vyžadujúce vysokú estetickú kvalitu a precíznu montáž.
· Plochá oceľ žiarovo pozinkovaná: odolná voči korózii a hrdzi; preferované pre vonkajšie, exponované alebo vlhké prostredia a projekty uzemnenia ochrany pred bleskom. Kľúčové parametre výkonu
Normy: GB/T 704-2016 "Plochá oceľ valcovaná za tepla", GB/T 34374-2017 "Plochá oceľ ťahaná za studena"
|
Stupeň materiálu |
Medza klzu ReL (MPa) |
Pevnosť v ťahu Rm (MPa) |
Predĺženie po zlomenine |
Aplikačné scenáre |
|
Q235B |
≥235 |
375 až 500 |
≥24 % |
Všeobecné technické využitie, spojovacie prvky, okrajové orezanie, obyčajné zabudované diely, uzemňovacie dosky |
|
Q355B |
≥355 |
470 až 630 |
≥21 % |
Pevná výstuž, nosné spojovacie dosky, armatúry mechanických zariadení |
Všeobecné fyzikálne parametre
· Hustota: 7,85 g/cm³
· Modul pružnosti: 2,06 × 10⁵ MPa
· Prevádzková teplota: -20°C až 250°C
1. Spôsob označenia
Šírka × Hrúbka (mm); Príklady: 50×5, 80×6
2. Hlavné rozsahy veľkostí
· Šírka: 12–300 mm
· Hrúbka: 3–60 mm
· Štandardné dĺžky: 6m, 9m, 12m; na požiadanie je možné skrátiť na požadovanú dĺžku
3. Rozmerové tolerancie
· Plochá oceľ valcovaná za tepla: Šírka ±1,0 mm, Hrúbka ±0,5 mm
· Plochá oceľ ťahaná za studena: Vyššia presnosť; tolerancia šírky/hrúbky ≤ ±0,3 mm
4. Teoretický vzorec hmotnosti
W (kg/m) = šírka (mm) × hrúbka (mm) × 0,00785
5. Spoločné špecifikácie a hmotnosť na meter
|
Veľkosť (šírka × hrúbka, mm) |
Teoretická hmotnosť (kg/m) |
Hlavné aplikácie |
|
20×3 |
0.471 |
Malý okrajový lem, lišta okien a dverí, jednoduché spojovacie tyče |
|
25×3 |
0.589 |
Dekoratívne lišty, diely na upevnenie potrubia |
|
30×3 |
0.707 |
Všeobecné lemovanie okrajov, strešná lišta, malé výstužné diely |
|
30×4 |
0.942 |
Nástenné spojovacie tyče, malé rúrkové svorky |
|
40×4 |
1.256 |
Bežná plochá uzemňovacia oceľ, obyčajné spojovacie dosky |
|
40×5 |
1.570 |
Štandardné uzemňovacie lišty, potrubné svorky, lišta krytu |
|
50×5 |
1.963 |
Hlavná plochá uzemňovacia oceľ, oceľová konštrukcia viazacie pásy |
|
50×6 |
2.355 |
Ťažné spojovacie tyče, výstužné pásy zariadení |
|
60×6 |
2.826 |
Veľké rúrkové svorky, výstužné pásy nosníkov a stĺpov |
|
80×6 |
3.768 |
Ťažké spojovacie dosky, rozšírené výstužné diely |
|
80×8 |
5.024 |
Hrubé nosné pásy, pomocné dosky pre podstavce zariadení |
|
100×8 |
6.280 |
Rozšírené komponenty pre veľké zaťaženie, veľké obručové kovanie |
1. Plochý, predĺžený prierez; ponúka dobrú odolnosť v jednosmernom ohybe, ale nízku bočnú tuhosť. Vhodné na ohýbanie, napínanie, viazanie a upínanie v rovine; nevhodné na samostatné znášanie vysokého krútiaceho momentu alebo priečneho zaťaženia.
2. Rovnomerné zloženie materiálu bez významných bodov koncentrácie napätia; vykazuje vynikajúce ohýbacie a lisovacie vlastnosti za studena.
3. Stabilný šmykový výkon; vhodné na použitie ako spojky, vodotesné pásy a spojovacie tyče.
|
Kategória |
Proces formovania |
Presnosť a stav povrchu |
Výkon jadra |
Aplikačné scenáre |
|
Plochá oceľ valcovaná za tepla |
Valcovanie za tepla |
Oxidová stupnica na povrchu, obyčajná rozmerová presnosť |
Dobrá húževnatosť, vynikajúca zvárateľnosť, vysoká cena |
Spojovacie tyče oceľovej konštrukcie, zabudované diely, okrajové lišty, všeobecné uzemňovacie tyče, všeobecné použitie na stavenisku |
|
Plochá oceľ ťahaná za studena |
Presné kreslenie za studena |
Hladký svetlý povrch, presné rozmery |
Vysoká rovnosť, tesná tolerancia, dobrý vzhľad |
Presné strojové armatúry, dekoratívne komponenty, vysoko presné montážne diely |
|
Žiarovo pozinkovaná plochá oceľ |
Valcovanie za tepla / ťahanie za studena + žiarové zinkovanie |
Jednotný zinkový povlak, antikorózna vlastnosť |
Vynikajúca odolnosť proti korózii a poveternostným vplyvom, stabilná elektrická vodivosť |
Vonkajšie uzemnenie, vonkajšie konštrukčné diely, vlhké prostredie, energetické projekty |
1. Výkon pri ohýbaní za studena: Schopný ohýbať o 180° za studena pri izbovej teplote bez praskania alebo delaminácie v ohybe; vhodné na ohýbanie a tvarovanie na mieste.
2. Výkon zvárania: Vďaka nízkemu obsahu uhlíka sú tieto ploché oceľové tyče valcované za tepla vhodné na oblúkové zváranie a zváranie v ochrannej atmosfére plynu; poskytujú pevné zvary, ktoré sú odolné voči praskaniu.
3. Razenie/dierovanie: Jednoduché dierovanie a rezanie; nízka náročnosť spracovania; vhodné pre hromadnú výrobu malých, nepravidelne tvarovaných dielov.
4. Elektrická vodivosť: Čistá uhlíková oceľ ponúka dobrú elektrickú vodivosť a je štandardným materiálom pre projekty ochrany pred bleskom a uzemnenia.
1. Základný stav: Povrchová úprava "načierno" valcovaná za tepla (okoviny); náchylné na hrdzavenie; antikorózna úprava je povinná pre vonkajšie použitie.
2. Bežné antikorózne procesy a referenčné špecifikácie
o Žiarové zinkovanie: Priemerná hrúbka zinkového povlaku ≥65μm; vonkajšia životnosť 12-18 rokov.
o Galvanizácia za studena / lakovanie: Zinkový povlak / hrúbka náterového filmu 20–40 μm; predovšetkým pre vnútorné alebo suché prostredie.
o Sčernanie / Pasivácia: Len ochrana proti hrdzi (bez dekoratívnej úpravy); používa sa na vnútorné mechanické komponenty.
1. Primárne: Preplátované zváranie, zváranie na tupo (štandard pre oceľové konštrukcie a uzemňovacie projekty).
2. Sekundárne: Skrutkovanie, nitovanie, spony/svorky.
Vhodné
Vystuženie/výstuž oceľovej konštrukcie, okrajové lišty strechy/steny, zabudované diely, ochrana pred bleskom/uzemnenie, potrubné svorky/konzoly, lemovanie zábradlia schodiska, jednoduché zábradlia, drobné mechanické časti kovania.
Nevhodné
Samostatné primárne nosné nosníky alebo stĺpy, komponenty vystavené vysokofrekvenčným striedavým nárazom, vysokotlakové nosné komponenty.
| šírka (mm) |
hrúbka (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| teoretická hmotnosť ( kg / m ) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
