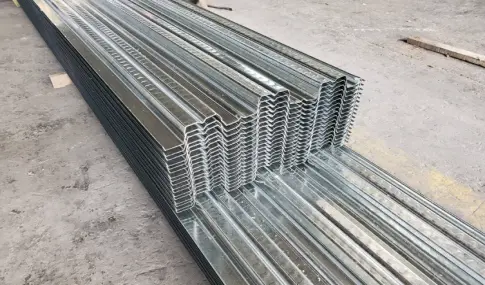

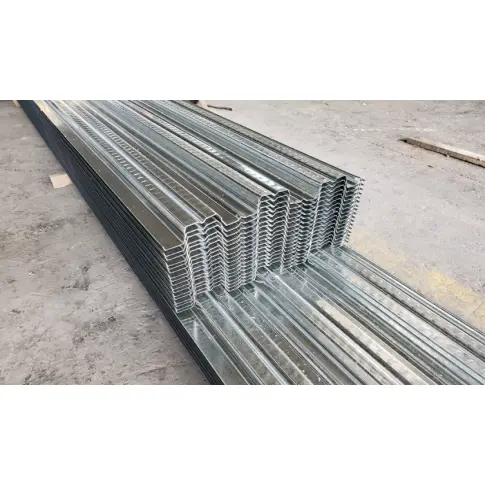

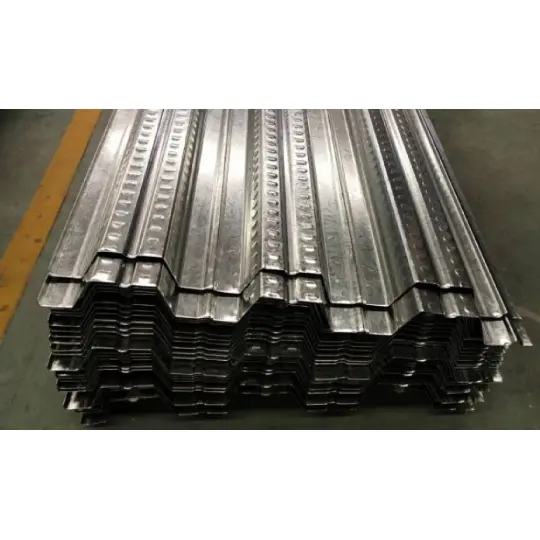

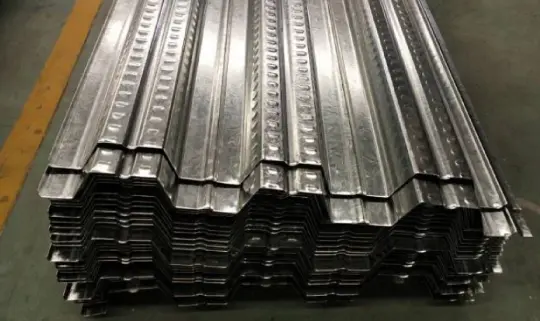

Otvorené oceľové terasové panely na podlahy

HAISHENG vyrába tieto otvorené oceľové palubové panely na podlahy pomocou 12 plne automatizovaných liniek na valcovanie za studena. Panely vyrobené zo žiarovo pozinkovaného oceľového pásu plnia dvojitú funkciu strateného debnenia a ťahovej výstuže podlahových dosiek. Poskytujeme integrovanú dodávku šiestich kategórií stavebného príslušenstva, ktoré efektívne rieši štyri bežné problémy: roztrieštené obstarávanie, nesúlad v špecifikáciách, presakovanie betónu na mieste a chybné zváranie svorníkov. Vítame vaše otázky a objednávky.

Súlad produktu a sledovateľnosť

1. Národné normy pre výrobu panelov:

GB/T12755 (Výrobné tolerancie pre profilované oceľové plechy); GB/T13912 (Testovanie kovových zinkových povlakov)

2. Vnútroštátne normy pre preberanie stavby na mieste:

GB50018 (Kód pre navrhovanie oceľových konštrukcií); GB50205 (Kód pre akceptovanie konštrukčnej kvality oceľových konštrukcií)

3. Národné normy pre pozinkovaný základný materiál:

GB/T2518 (Oceľový plech a pásy potiahnuté žiarovým zinkom a zliatinou zinku)

Výberové kritériá

1 výber základnej triedy materiálu (na základe požiadaviek)

Výber hrúbky panelu: Štandardné civilné použitie (0,8–1,0 mm); Všeobecné ťažké (1,2 mm); Extrémne vysoké zaťaženie (1,5 mm). Hrúbky nad 1,5 mm nie sú skladom a vyžadujú si vlastnú objednávku (dodacia lehota 12 pracovných dní).

2 Konfigurácia pozinkovaného náteru (zónová ochrana proti korózii)

1. Vnútrozemské suché oblasti: Obojstranné zinkovanie (80–120 g/m²); 20-ročná dizajnová životnosť.

2. Pobrežné/soľné oblasti: Povinné obojstranné žiarové zinkovanie (275 g/m²); zabraňuje bielej hrdzi na povrchu panela po dobu 3 rokov.

3. Kyslé/alkalické chemické oblasti: Vysokovýkonné zinkovanie (450–600 g/m²); vyžaduje sekundárnu ochranu protipožiarnymi a antikoróznymi vrchnými nátermi.

3 Požiadavky na hrúbku betónovej vrstvy

Jednotné nalievanie 100 mm je prísne zakázané; hrúbka musí byť určená profilom panelu: vrchná vrstva série YX51 ≥101 mm; Séria YX76/75 ≥126 mm. Nedostatočná hrúbka priamo vedie k praskaniu dosky a nadmernej deformácii.

4 Aplikačné scenáre pre štyri hlavné profily panelov

Jednorazové integrované doručenie

Na rozdiel od dodávateľov, ktorí ponúkajú iba otvorené oceľové palubové panely na podlahy, spoločnosť HAISHENG poskytuje kompletný balík – panely plus všetko príslušenstvo – z jednej továrne. To zaisťuje prispôsobenie rozmerov s nulovou chybou a eliminuje problémy, ako je únik betónu spôsobený nekompatibilitou medzi príslušenstvom na trhu a profilmi panelov.

1 Hlavné špecifikácie terasy

- Štandardné dĺžky zásob: 6/9/12 m; zákazkové dĺžky nad 15 m vyžadujú segmentovanú dopravu.

- Povinné požiadavky na presah: Konce paluby musia presahovať ≥50 mm na hornú prírubu oceľového nosníka; nepovolené skracovanie dĺžky okruhu na mieste je zakázané a podlieha povinnej kontrole.

- Klasifikácia profilu: Stredné rebro (51 mm) pre civilné použitie; vysoké rebro (75/76 mm) pre náročné priemyselné použitie; nemiešajte druhy.

2 Kotviaci systém šmykových čapov

- Materiál čapov: ML15 špecializovaná konštrukčná oceľ (zabraňuje únavovému lomu bežnému u čapov z uhlíkovej ocele).

- Zhoda špecifikácií: YX51 páry s φ16×80 kolíkmi; YX76 páry s čapmi φ19×90; miešanie medzi modelmi je prísne zakázané.

- Stavebné príslušenstvo: Kompletné balíčky na prenájom zahŕňajú keramické objímky a invertorové zváracie stroje; povinná vzdialenosť medzi kolíkmi ≤ 600 mm.

3 Tesnenie hrán a Zabránenie úniku malty

- Koncové uzávery: Špecifické modely pre profily 51/76; vyrobené z pozinkovanej ocele zodpovedajúcej podlahe; Výroba na mieste s použitím plechu je zakázaná (kvôli riziku hrdze/odtrhnutia).

- Lemovanie hrán v tvare L: Na utesnenie konzolových dosiek, výťahových otvorov a vetracích šácht.

- Tesnenie medzier: Butylový tmel; vhodné pre medzery medzi panelmi 0–5 mm; odolný voči zásaditosti betónu.

4 Príslušenstvo na upevnenie a vystuženie terasy

- Primárna fixácia: Bodové zváranie na koncoch s úplnou penetráciou; bodové zváranie svorníkov cez palubu; do seba zapadajúce bočné švy kombinované s prerušovaným bodovým zváraním v 500 mm intervaloch.

- Lokálna výstuž: φ4,8 pozinkované samorezné skrutky; používa sa len na vystuženie otvorov, rohov alebo priehybov; nie na primárnu štrukturálnu fixáciu.

5 Štandardizovaná schéma výstuže pre liaty betón

- Hlavná výstuž proti prasknutiu vrchnej vrstvy: Φ10–Φ12 @ 200–250 mm; súvislé rozloženie pozdĺž rozpätia, aby sa zabránilo vzniku trhlín pri zmrašťovaní povrchu.

- Výstuž priečneho rozloženia: Φ8 @ 250 mm; usporiadané kolmo na hlavnú výstuž na rozptýlenie sústredeného zaťaženia. Špeciálna výstuž: Radiálna výstuž pridaná do otvorov; Oceľová sieť φ6 položená na vysoko zaťažených podlahách, aby sa minimalizovalo budúce sadanie dosky.

6. Špecifikácie pre dočasnú výstuhu pre povrchovú úpravu s otvorenými rebrami

- Hranica spustenia podopretia: Podopretie je povinné pre čisté rozpätia > 2,5 m; nie sú povolené žiadne výnimky.

- Typy výstuh: Oceľové výstuhy portálového rámu (pre rýchlu inštaláciu); celopolové oceľové rúrkové lešenie (pre extra veľké rozpätia).

- Kritériá odstránenia: Odstránenie je povolené len vtedy, keď skúšobné telesá vytvrdnutého betónu dosiahnu 75 % projektovanej pevnosti a nameraný priehyb je ≤L/250.

Krížová porovnávacia analýza medzi kategóriami

I. Základné diferencované výhody

1. Nižšie náklady na obstaranie surovín: Pri rovnakej hrúbke dosky a výške rebier vyžadujú otvorené oceľové palubové panely na podlahy o 12 % – 18 % menej materiálu (rozložená šírka) a ponúkajú väčšie pokrytie na tonu, čím sa zníži rozpočet na hlavný materiál pre veľkoplošné podlahy o 7 % – 11 %.

2. Otvory na mieste s nulovými nákladmi: Otvorené rebrové kanály eliminujú potrebu špeciálnych nástrojov na rezanie otvorov; úžitkové otvory a otvory pre zariadenia je možné rezať plynovým rezaním. Dobre sa prispôsobujú nepravidelným alebo zakriveným pôdorysom, pričom miera využitia odrezkov dosahuje až 92 %.

3. Vysoká miera prechodu pri zváraní svorníkov: Neobmedzené rebrá umožňujú vertikálne umiestnenie zváracej pištole, čím sa dosiahne 99 % rýchlosť prechodu (v porovnaní s > 15 % mierou prepracovania za studena/neúplné spojenie pri uzavretých rebrových podlahových krytinách).

4. Silná stabilita vzájomného spojenia betónu: Lichobežníkové otvorené rebrá vytvárajú efekt dlabania a čapu, čím zvyšujú pevnosť spoja betónu o 23 % a bránia delaminácii oceľ-betón počas seizmických udalostí.

5. Znížené zaťaženie hlavnej konštrukcie: O 8 % nižšia vlastná hmotnosť pre rovnakú oblasť pokrytia umožňuje menšie prierezy oceľových nosníkov a stĺpov, čím sa znižuje celková spotreba konštrukčnej ocele o 3 % – 5 %.

6. Pohodlná údržba po inštalácii: Otvorené spodné rebrá umožňujú priamu inštaláciu závesných tyčí a stropných závesných bodov bez poškodenia pozinkovaného povlaku panelu.

7. Krátke dodacie lehoty: Jednoduchá konštrukcia lisovnice na valcovanie umožňuje výrobné rýchlosti 8–15 m/min; dostatok zásob zaisťuje odoslanie celého kamióna do 3 dní.

II. Tri objektívne nevýhody a stratégie zmierňovania

1. Obmedzené rozpätie bez podpory: Maximálne rozpätie bez podpory je iba 2,4 m. Zmiernenie: Vopred naplánujte dočasné podpory; HAISHENG poskytuje bezplatné výkresy rozloženia podpory.

2. Slabá požiarna odolnosť: Hodnotenie holého panelu je 0,25 h; hodnotenie kompozitnej dosky je 1,0–1,5 h. Zmiernenie: Naneste na povrch panelu ultratenký protipožiarny náter s hrúbkou 10 mm, aby ste splnili požiadavky na požiarnu bezpečnosť triedy II.

3. Slabá estetika spodnej strany: Rebrovaný profil vyžaduje zavesený strop na ukrytie. Zmiernenie: Dodajte vlastné stropné kanály navrhnuté pre rebrový profil, aby ste skrátili plán inštalácie stropu.

Továrenský proces end-to-end kontroly kvality

1. Dvojitá kontrola príjmu surovín

- Overenie dokumentácie: Skontrolujte pôvodné certifikáty mlynského materiálu a správy o skúškach zinkového povlaku tretích strán; odmietnuť nevysledovateľné uvoľnené zvitky.

- Odber vzoriek na mieste: Náhodne odoberte 1 z každých 5 zvitkov otvorených oceľových terasových panelov na podlahy na testovanie medze klzu a hmotnosti zinkového povlaku; odmietnuť zvitky s vlnitými okrajmi alebo vyklenutím (zakrivenie).

- Predrezanie: Šírku suroviny odrežte podľa špecifického profilu panelu, aby ste zabránili vychýleniu profilu počas tvarovania.

2. Presná kontrola počas tvarovania výrobnej linky

- Proces vyrovnávania: 13–19 valčekové viacsmerné vyrovnávanie na odstránenie vnútorného napätia cievky; rovinnosť povrchu udržiavaná na ≤ 2 mm/m.

- Tvarovanie valcovaním: 18–26 sád progresívnych valcov na tvarovanie za studena pri teplote okolia; nulové spracovanie pri vysokej teplote chráni zinkový povlak a zabraňuje delaminácii povlaku.

- Prísne dodržiavanie národných tolerancií: Výška rebier ±1,0 mm, rozstup rebier ±1,5 mm, šírka panelu ±2 mm; položky presahujúce tolerancie sú zošrotované alebo prepracované.

3. Detaily rezania a následného spracovania

- Rezanie lietajúcimi nožnicami riadené PLC: Chyba dĺžky ≤ 2 mm pre panely do 10 m; rezy sú bez zvinutých hrán alebo otrepov.

- Ručné brúsenie: Vyhladzujte akýkoľvek prevrátený zinkový povlak na rezných hranách, aby ste zabránili predčasnému hrdzaveniu; súčasne odrežte zodpovedajúce koncové uzávery a okrajové lišty z rovnakej šarže, aby ste zabezpečili konzistentné špecifikácie zinkového povlaku.

4. 6 Povinné výrobné inšpekcie

Úplná kontrola geometrických rozmerov; vizuálna kontrola vzhľadu povrchu panelu; odber vzoriek na hmotnosť obojstranného zinkového povlaku; skúška priľnavosti povlaku prostredníctvom ohybu rebra o 180°; kontrola deformácie jednotlivých panelov; overenie označenia číslami modelu a šarže.

5 Skladovanie, balenie a ochrana

Vrstvené stohovanie podľa špecifikácie; pozinkované chrániče rohov na koncoch, aby sa zabránilo poškodeniu pri preprave; 6-metrové panely zviazané 3 oceľovými pásmi na zväzok; skladované v suchom vnútornom sklade s kontrolovanou teplotou, aby sa zabránilo vystaveniu vlhkosti a „bielej hrdzi“ spojenej s vonkajším skladovaním.

Merané mechanické parametre a parametre trvanlivosti

1 Vlastná hmotnosť a parametre prierezovej tuhosti pre hlavné profily

2 Maximálne nepodporované rozpätie

Skúšobné podmienky: 120 mm liaty betón; zaťaženie konštrukcie 2,0 kN/m²; priehyb ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3 – 3,6 m (horný limit rozpätia pre terasy s otvoreným profilom)

3 Nosnosť, požiarna odolnosť a životnosť

- Nosnosť v prevádzkovom stave: Štandardná podlaha 3,5–5,0 kN/m²; nosnosť až do 8 kN/m² s hrubšou základňou oceľ + betón

- Normy priehybu: Konštrukcia ≤ L/180; Služba ≤ L/250

- Trvanlivosť: 25–30 rokov (galvanizácia Z275 v bežnom vnútrozemskom prostredí)

- Požiarna odolnosť: kompozitná oceľ-betón 1,0–1,5 h; holá paluba 0,25 hod

Sprievodca rýchlym výberom pre obstarávanie

1. Štandardné kancelárske budovy/vnútorné medziposchodia: profil YX51-305-915 + základná oceľ 0,8/1,0 mm + strižné kolíky φ16 + koncové uzávery typu YX51 + horná výstužná sieť; nie je potrebné podopretie na celé rozpätie.

2. Ťažké sklady/dielne ťažkého priemyslu: profil YX76-344-688 + základný plech 1,2/1,5 mm + strižné kolíky φ19 + koncové uzávery typu 76 + dvojvrstvové, obojsmerné vystuženie + celorozponové dočasné podopretie.

FAQ

1. Otázka: Môžu otvorené oceľové podlahové panely na podlahy nahradiť spodnú ťahovú výstuž podlahovej dosky?

Odpoveď: Môžu nahradiť spodnú ťahovú výstuž za predpokladu, že výstuž spĺňa národné normy; vrchnú protitrhlinovú výstuž však nemožno vynechať a musí byť osobitne špecifikovaná v konštrukčných výkresoch.

2. Otázka: Poškodzuje rezný materiál galvanizovaný antikorózny povlak?

Odpoveď: Online rezanie lietajúcimi nožnicami nespôsobuje žiadne stopy po popálení pri vysokej teplote; iba zrezaná čelná plocha odhaľuje surovú oceľ a farba bohatá na zinok dodávaná so zásielkou umožňuje opravy na mieste.

3. Otázka: Aký je dodací čas pre medziregionálne dodávky?

Odpoveď: Štandardné skladové položky sa odosielajú ako plné kamióny do 3 dní; vlastné profily trvajú 7 až 12 dní. Priama doprava je k dispozícii do veľkých miest po celej krajine pre bežné projekty oceľových konštrukcií.
