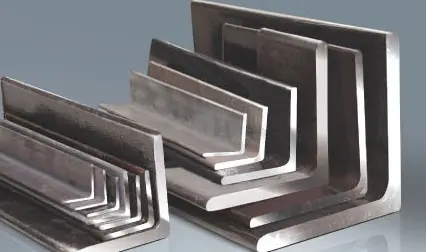

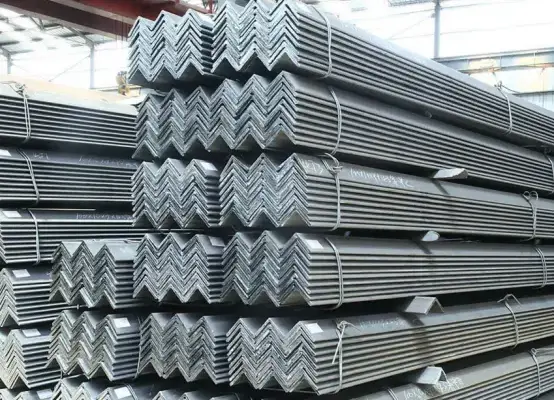

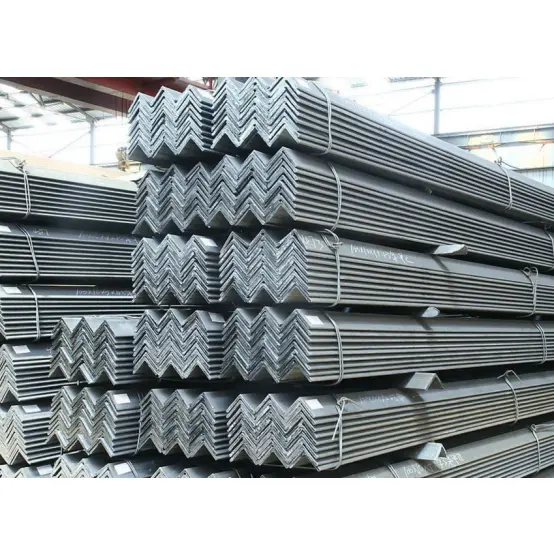

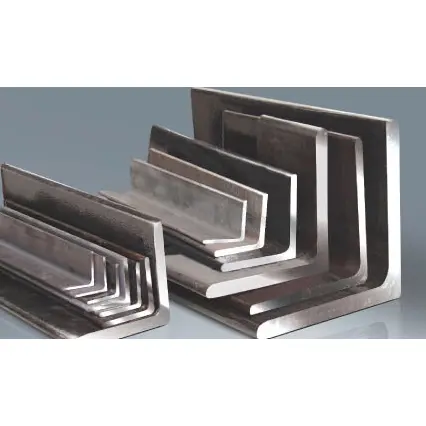

Pozinkované oceľové uholníky

Pozinkované oceľové uholníky sú ľahké, cenovo výhodné a ľahko sa spracovávajú a inštalujú. Vďaka svojim kompaktným a všestranným prierezom sa často používajú na konštrukčné spoje, vystuženie, vystuženie väzníc, zábradlia, podpery, zapustené diely a rôzne pomocné prvky. Široko používané v priemyselných zariadeniach, komunálnych projektoch, elektromechanických inštaláciách a skladoch sú veľkoobjemovým pomocným materiálom v oceľových konštrukciách.

Charakteristika uhlových tyčí

I. Mechanické a prierezové charakteristiky

1. prierez v tvare písmena L; ľahká konštrukcia. Primárne odolávajú axiálnym silám, šmykovým silám a lokálnym ohybovým momentom. Kvôli relatívne nízkej celkovej tuhosti nie sú vhodné na použitie ako nosné prvky jadra, ako sú hlavné nosníky alebo stĺpy.

2. Jednodielna konštrukcia valcovaná za tepla má za následok nízke zvyškové napätie a rovnomerné vlastnosti materiálu, vďaka čomu sú odolné voči praskaniu alebo deformácii pri zaťažení.

3. Rovnaké uhly ramien ponúkajú symetrické rozloženie zaťaženia, zatiaľ čo nerovnaké uhly ramien umožňujú flexibilný výber na základe smeru sily, pričom sa prispôsobujú rôznym inštalačným spojom.

II. Ekonomické a obstarávacie charakteristiky

1. Široká škála špecifikácií a modelov; veľké zásoby na trhu a rôzne kanály obstarávania; nízka cena a nízke celkové náklady.

2. Ľahký, výrazne znižuje celkové zaťaženie konštrukcie a náklady na základy.

III. Charakteristiky spracovania a konštrukcie

1. Rezanie, dierovanie, ohýbanie, zváranie a spájanie sú jednoduché a umožňujú flexibilné sekundárne spracovanie na mieste.

2. Kompaktná veľkosť uľahčuje manipuláciu a zdvíhanie; všestranné spôsoby montáže (zváranie alebo skrutkovanie) zaisťujú vysokú efektivitu konštrukcie.

3. Flexibilné možnosti spájania a kombinovania; použitie viacerých tyčí spolu môže zvýšiť celkovú nosnosť a stabilitu.

IV. Vlastnosti použitia a kompatibility

1. dodáva sa v stave „na čierno“ valcovanom za tepla (okoviny); kompatibilné s antikoróznymi úpravami, ako je odstraňovanie hrdze, lakovanie a žiarové zinkovanie; vhodné na použitie v štandardnom vnútornom aj vonkajšom prostredí. 2. Vysoko všestranné; vhodné na výrobu rôznych pomocných komponentov, ako sú konektory, podpery, rámy krytov, zábradlia a vstavané časti.

V. Obmedzenia

Vzhľadom na tvar prierezu majú obmedzenú odolnosť proti ohybu a bočnému posunu. Slúžia predovšetkým ako pomocné nosné, spojovacie alebo vystužujúce komponenty a nemôžu uniesť veľké zaťaženie v aplikáciách s dlhým rozpätím alebo ťažkým zaťažením.

Použitie a rozsah aplikácie

I. Primárne použitia

1. Spojenie a vystuženie spoja: Uholníky z pozinkovanej konštrukčnej ocele slúžia ako spojovacie dosky, výstuhy a spojovacie prvky medzi primárnymi a sekundárnymi oceľovými prvkami (ako sú nosníky a stĺpy), čím sa zvyšuje integrita spoja.

2. Rôzne podpery a držiaky: Výroba podpier rúr, držiakov káblových žľabov, podstavcov zariadení, podpier úžitkových chodieb a strešných podpier.

3. Obstavby a konštrukcie: Stenové/strešné väznice pre priemyselné podniky, konštrukcie pre farebné oceľové opláštenie, rámovanie deliacich stien a rámy dverí/okien.

4. Zábradlia, zábradlia a rebríky: Obvodové oplotenie továrne, schodiskové zábradlia, zábradlia pre chodníky, ohrady plošín a hlavné komponenty pre prístupové rebríky.

5. Vstavané časti a kotvy: Konštrukčné vložené časti, spojky základnej dosky a spojky na stenu.

6. Ľahké rámy a dočasné zariadenia: Jednoduché prístrešky, hromadenie staveniska, dočasné podpery a komponenty lešenia.

7. Vystuženie oceľovej konštrukcie: Poskytovanie spevnenia, viazania a bočnej podpory pre H-nosníky, kanálovú oceľ, I-nosníky a iné konštrukčné prvky.

II. Rozsah platnosti

1. Priemyselné budovy: Podporné systémy, ohradové konštrukcie a pomocné materiály pre plošiny zariadení v továrňach, skladoch a dielňach.

2. Mestské inžinierstvo: Cestné zábradlia, hromadenie staveniska, rámy billboardov, podpery komunálnych inžinierskych sietí a malé chodníky.

3. M&E a HVAC: Špecializované podpery a závesy pre vzduchové potrubia, vodovodné potrubia a káble v elektrárňach, chemických zariadeniach a komerčných budovách.

4. Prefabrikované a občianske budovy: Pomocné konštrukcie pre viacposchodové oceľové konštrukcie, modulové budovy a jednoduché bytové jednotky.

5. Skladovanie a logistika: Ľahké regály, skladové priečky a ochranné konštrukcie pre skladové dvory. 6. Ostatné oblasti: Pomocné konštrukcie pre stavebné stroje, námorné pomocné materiály, rámy poľnohospodárskych strojov a pomocné prvky pre veže na prenos energie.

Kľúčové parametre výkonu

Norma: GB/T 706-2016 (uholníky z pozinkovanej konštrukčnej ocele); rozdelené do rovnakých a nerovnakých uhlov.

I. Bežné materiály a mechanické vlastnosti

Modul pružnosti: 2,06 × 10⁵ MPa; nárazová energia pri izbovej teplote ≥ 27 J.

II. Klasifikácia, označenie a hlavné špecifikácie

1. Klasifikácia a označenie

· Rovnaký uhol nôh: Šírka nôh je rovnaká; označenie: šírka nohy × hrúbka nohy (napr. ∠50×5).

· Nerovnaký uhol nôh: Šírka nôh sa líši; označenie: šírka dlhej nohy × šírka krátkej nohy × hrúbka nohy (napr. ∠63×40×5).

2. Spoločné uhly rovnakých nôh (hlavný základ v inžinierstve)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Bežné nerovnaké uhly nôh

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Rozmery a dĺžkové parametre

1. Štandardné pevné dĺžky: 6m, 9m, 12m; vlastné rezanie k dispozícii; tolerancia dĺžky ±5 mm.

2. Tolerancie tvaru: Zakrivenie ≤ 2 mm na meter; celkové zakrivenie ≤ 0,2 % celkovej dĺžky; žiadne výrazné skrútenie.

IV. Štrukturálne charakteristiky

1. otvorený úsek v tvare L; nízka torzná a ohybová tuhosť; vhodné na odolávanie axiálnym silám, šmykovým silám a lokálnym ohybovým momentom.

2. Rovnaké uhly majú symetrické zaťaženie a často sa používajú na obojsmerné vystuženie alebo symetrické podpery; nerovnaké uhly nôh sú vhodné pre jednosmerné ložné škáry.

3. Nosnosť jedného prvku je obmedzená; kombinovanie alebo zoskupovanie členov môže zvýšiť celkovú tuhosť.

V. Vlastnosti povrchu a spracovania

1. Stav dodávky: Valcované za tepla, čierny povrch (s okovinami).

2. Spracovateľnosť: Jednoduché rezanie, vŕtanie, zváranie a ohýbanie; vhodné na výrobu na mieste.

3. Povrchová ochrana: Kompatibilná s odstraňovaním hrdze a lakovaním, žiarovým zinkovaním alebo práškovým lakovaním; vhodné do vnútorného aj vonkajšieho prostredia.

VI. Parametre prevádzkového prostredia

1. Použiteľný teplotný rozsah: [Min]°C až [Max]°C

2. Odolnosť proti korózii: Základný materiál nemá vlastnú odolnosť proti korózii; ochrana povrchu je povinná pre vonkajšie alebo korozívne prostredie.

3. Spôsoby pripojenia: Kompatibilné so zváraním, štandardným skrutkovaním alebo galvanizovaným skrutkovaním.

Tabuľka špecifikácií pozinkovaných oceľových uhlových tyčí
