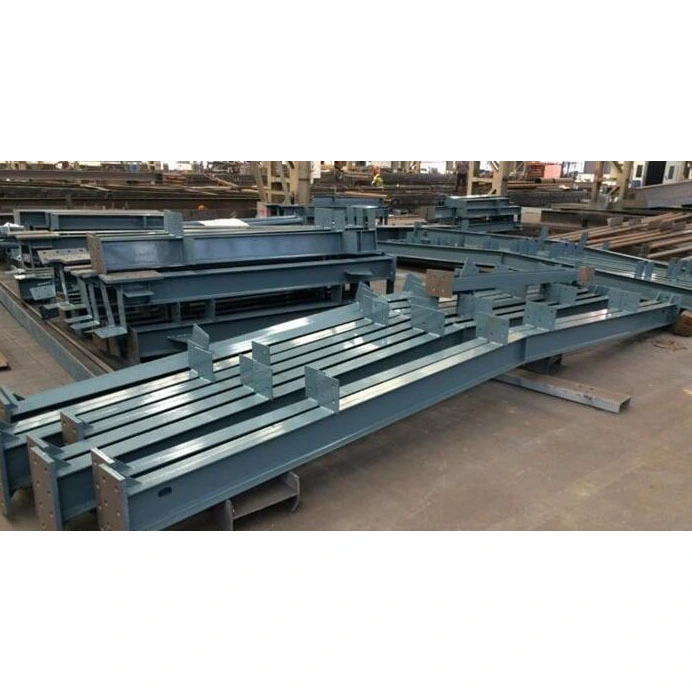

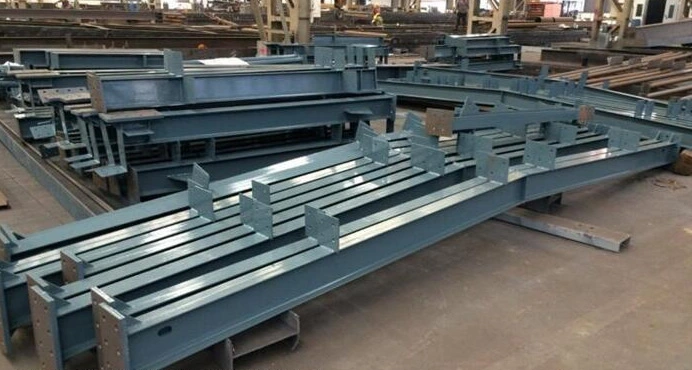

Heavy Duty H Section Oceľový nosník

Heavy Duty H Section Steel Beam sú najpoužívanejšie horizontálne nosné komponenty v oceľových konštrukciách. Na rozdiel od I-nosníkov, skriňových nosníkov alebo kruhových dutých profilov – ktoré majú prirodzené štrukturálne obmedzenia – H-nosníky optimalizujú rozloženie zaťaženia prostredníctvom odlišného dizajnu priečneho prierezu príruby a pásu.

HAISHENG využíva model s dvojitou produkciou, ktorý kombinuje hromadnú výrobu valcovanú za tepla s výrobou zváraných plechov, pričom sa stará o všetko od štandardných skladových položiek až po špeciálne vysokovýkonné nosníky s variabilným prierezom. Naše produkty sú dodávané plne prefabrikované – vrátane zvárania koncových dosiek, montáže výstuh, otryskania stupňom Sa2,5 a viacvrstvového náteru – čo eliminuje potrebu dokončovania na mieste. Sú pripravené na okamžité zdvíhanie a pripojenie, čím efektívne riešia tri hlavné výzvy v oblasti obstarávania pre zahraničné projekty: nedostatok zváračov na mieste, krátke harmonogramy výstavby a ťažkosti s budúcimi štrukturálnymi úpravami. Sú optimálnou voľbou pre podlahové hlavné nosníky a strešné pevné rámové nosníky.

Klasifikácia produktov a prehľad prierezov

1. Klasifikácia a rozsah použitia

- H-nosníky valcované za tepla: Štandardné profily vytvorené jediným procesom valcovania za tepla v oceliarni s pevnými rozmermi a úzkymi toleranciami. Medzi výhody patrí rýchle dodanie, nižšie jednotkové náklady a absencia zvyškového napätia pri zváraní. Umožňujú však len rezanie na základe dĺžky (prierezové rozmery nemožno meniť) a sú najvhodnejšie pre štandardné sekundárne nosníky priemyselných zariadení s rozpätiami ≤18m a konvenčným zaťažením.

- Zvárané H-nosníky: vyrobené zostavením samostatných pásových a prírubových dosiek pomocou automatického zvárania pod tavivom; všetky parametre – ako je výška sekcie, šírka príruby a hrúbka plechu – sú plne prispôsobiteľné. Schopné vyrábať nosníky s premenlivým prierezom (kužeľové nosníky) sú hlavnou voľbou pre neštandardné projekty zahŕňajúce rozpätia > 18 m, veľké zaťaženie žeriavom a zložité strešné konštrukcie portálového rámu.

2. Štandardizované priemyselné označovanie prierezov

- Vzorec označovania: H×B×tw×tf (univerzálne zrozumiteľný v priemysle bez nejasností, kompatibilný s globálnymi normami pre kontrolu výkresov)

- Parameter Definitions: H = Total beam height; B = vonkajšia šírka príruby; tw = hrúbka pásu; tf = Hrúbka príruby

- Príklad: H600×200×10×16 označuje výšku nosníka 600 mm, šírku príruby 200 mm, hrúbku pásu 10 mm a hrúbku príruby 16 mm.

3. Triedenie materiálu a vhodnosť pri nízkych teplotách

- Štandardné okolité podmienky: Q235B, Q355B (pokrýva 90 % globálnych interiérových a miernych vonkajších projektov)

- Nízkoteplotné/alpské podmienky: Q355NL povinné (certifikované pre rázovú húževnatosť pri -20 °C, aby sa zabránilo krehkému lomu; vyžaduje sa pre projekty v severnej Európe, Rusku a Vnútornom Mongolsku)

Kontrolný zoznam dodania v továrni

1. Klasifikácia telesa nosníka

- Priame nosníky s konštantným prierezom: Ťažké oceľové nosníky s prierezom H s jednotnými rozmermi v celom rozsahu; používa sa pre primárne a sekundárne nosníky vo viacposchodových rámoch a plošinách zariadení.

- Kužeľové nosníky s premenlivým prierezom: Väčšia výška v strede rozpätia a skosených koncoch; špeciálne navrhnuté pre továrenské strechy portálových pevných rámov na zníženie ohybových momentov podpery a úsporu ocele.

- Extra-Long Spliced ​​Beams: Prefabrikované v segmentoch pre dĺžky presahujúce 12 m; obsahuje vopred pripravené úkosy na tupo zvary na spájanie na mieste so zvarmi I. stupňa.

2. Štandardné komponenty koncovej podpory

- Skrutkované koncové dosky: Hrúbka 16–40 mm; vybrané na základe síl reakcie podpory; predvŕtané pre vysokopevnostné skrutky; uprednostňovaná voľba pre 90 % pevných spojení nosník-stĺp (nie je potrebná práca za tepla na mieste).

- Zvárané skosené konce: úkosy v tvare V na oboch stranách prírub a rebier; používa sa pre výškové megarámy vyžadujúce úplné penetračné zváranie na mieste.

- Podporné priečne výstuhy: Štandardná funkcia v zónach špičkového šmyku na podperách nosníkov; zabraňuje lokálnemu vybočeniu/zrúteniu pásu pri zaťažení ložiska; povinné podľa vnútroštátnych štrukturálnych noriem.

3. Stredné pomocné konštrukcie

- Stredové priečne výstuhy: Umiestnené v miestach sústredeného zaťaženia zariadenia a vertikálneho zaťaženia žeriavom na potlačenie šmykového vybočenia pásu.

Konzolové spojovacie dosky sekundárneho nosníka: Prefabrikované a privarené k hlavnému nosníku pre kolíkové spojenie so sekundárnymi nosníkmi, čím sa eliminuje potreba vŕtania alebo rezania na mieste.

Výstužné platne úžitkových otvorov: Prstencová výstuž pre stojinové otvory (inštalatérske, elektrické, protipožiarne), aby sa zabránilo zníženiu konštrukčnej kapacity spôsobenému výrezmi.

4. Zdvíhacie a dočasné pomocné komponenty

Prefabrikované zdvíhacie oká: Predinštalované vo výrobe pre nosníky s dlhým rozpätím s hmotnosťou nad 3 tony; navrhnuté tak, aby vyhovovali výpočtom zdvíhacej konštrukcie; ad-hoc zváranie zdvíhacích ôk na mieste je zakázané.

Dočasné polohovacie príchytky: Používajú sa na vyrovnanie počas montáže viacsegmentových nosníkov na mieste; po dokončení zbrúste, aby sa zabezpečila hladkosť povrchu.

5. Antikorózne a ohňovzdorné povrchové úpravy

Všeobecné vnútorné použitie: pieskovanie Sa2,5 + epoxidový základný náter bohatý na zinok + medzináter s oxidom železitej sľudy + polyuretánový vrchný náter; hrúbka suchého filmu: 80–120 μm.

Protipožiarne zóny: Dodatočná aplikácia tenkovrstvových alebo hrubovrstvových intumescentných protipožiarnych náterov, aby sa splnili požiadavky na kontrolu požiarnej bezpečnosti 1 hodinu, 2 hodiny alebo 3 hodiny.

Pobrežné/chemické korózne zóny: Žiarové zinkovanie nahrádza náterový systém; hrúbka zinkového povlaku ≥85 μm; odolnosť proti korózii soľným postrekom > 18 rokov.

6. Inštalačný spotrebný materiál a výrobná dokumentácia sú súčasťou dodávky

Spotrebný materiál: vysokopevnostné skrutky triedy 8.8 a 10.9, ploché podložky a skosené podložky; dimenzované tak, aby zodpovedali otvorom koncovej dosky, čím sa eliminuje potreba sekundárneho obstarávania.

Inšpekčná dokumentácia: Originálne certifikáty kvality materiálu, správy o 100% ultrazvukovom testovaní (UT) pre zvary 1. stupňa, záznamy 3D rozmerového overenia a jedinečné ID protokoly komponentov; všetka dokumentácia je vhodná na colné odbavenie v zámorí a interné audity vlastníkov.

Výhody vysokovýkonných oceľových nosníkov z profilu H

1. Veľká ohybová redundancia; zabraňuje budúcemu prepadnutiu strechy a zatekaniu vody.

Príruby sú sústredené na hornom a spodnom okraji, kde je ohybové napätie najvyššie; modul prierezu okolo pevnej osi ďaleko presahuje modul I-nosníka rovnakej hmotnosti. Overenie zaťaženia potvrdzuje, že dlhodobý vertikálny priehyb štandardných strešných nosníkov s rozpätím 15 m zostáva pod limitom L/400, čím sa predchádza bežným problémom po výstavbe, ako je deformácia strešnej väznice, roztrhnutie hydroizolačných membrán a zatekanie strechy.

2. Ľahká konštrukcia znižuje náklady na základy a stavebné inžinierstvo

V porovnaní so skriňovými nosníkmi s ekvivalentnou nosnosťou je vlastná hmotnosť znížená o 22%–30%, čím sa znižuje vertikálne zaťaženie prenášané na oceľové stĺpy a základy. Nie je potrebné zväčšovať rozmery izolovaných pätiek, čím sa priamo znižujú náklady na výstužnú oceľ, betón a výkopové práce; vďaka tomu je systém veľmi vhodný na posilnenie a renováciu zastaraných priemyselných zariadení.

3. Suchá výstavba na mieste vyhovuje regiónom s nedostatkom pracovnej sily

95 % výroby skrutkovaných H-nosníkov je dokončených v továrni; práca na mieste je obmedzená na zdvíhanie a skrutkovanie, čo umožňuje inštaláciu 8–12 polí nosníkových stĺpov za deň. Keďže nie sú potrebné certifikované vysokotlakové zváračky, systém efektívne rieši problémy s nedostatkom zváračov a vysokými mzdovými nákladmi, s ktorými sa často stretávame v zámorských lokalitách v juhovýchodnej Ázii a Afrike.

4. Únavová, veterná a seizmická odolnosť vhodná na dlhodobé cyklické zaťaženie

Zvyškové napätia pri zváraní sú úplne eliminované hydraulickým vyrovnávaním, čo umožňuje konštrukcii odolávať vratným pohybom mostových žeriavov a cyklickým bočným zaťaženiam od silného vetra. V zónach seizmickej intenzity 8 nie je potrebné žiadne dodatočné bočné vystuženie a únavová životnosť konštrukcie spĺňa požiadavku 50-ročnej projektovanej životnosti.

5. Vysoká kompatibilita pre budúce úpravy znižuje náklady na renováciu a rozšírenie

Dizajn s otvorenou sieťou sa vyhýba uzavretým dutinám, čo umožňuje inštaláciu podpier zariadení, nového potrubia alebo štrukturálnych otvorov bez narušenia vnútorného antikorózneho náteru. To ponúka významné výhody oproti skriňovým nosníkom (ktoré nemajú vnútorný prístup) a kruhovým dutým profilom (kde rezné otvory ohrozujú antikoróznu integritu), čo vedie k zníženiu nákladov na budúce úpravy a rozšírenia o viac ako 60 %.

6. Duálne výrobné cesty zabezpečujú flexibilné a kontrolovateľné harmonogramy dodávok

Štandardné za tepla valcované nosníky sú k dispozícii na odoslanie do 3 dní, zatiaľ čo na mieru zvárané nosníky s variabilným prierezom sa dodávajú do 12–18 pracovných dní. Výrobné metódy možno flexibilne meniť na základe naliehavosti projektu, čo pomáha vyhnúť sa sankciám spojeným s oneskorením harmonogramu.

Analýza horizontálnej diferenciácie naprieč kategóriami produktov

1. Diferenciácia nosnosti konštrukcie

- verzus I-nosníky: I-nosníky majú naklonené vnútorné prírubové plochy, čo vedie k plytvaniu materiálom na okrajoch a vysokej náchylnosti na bočnú nestabilitu pozdĺž slabej osi; na rozdiel od toho majú H-nosníky paralelné vnútorné a vonkajšie plochy prírub, čím sa zlepšuje využitie materiálu o 17 % a umožňuje sa položenie väzníc priamo na príruby.

- vs. skriňové nosníky: skriňové nosníky ponúkajú vyváženú obojsmernú tuhosť, ale trpia nadmernou vlastnou hmotnosťou a neprístupnými vnútornými dutinami na odstránenie hrdze; H-nosníky majú zreteľné silné a slabé osi, čo umožňuje cielené zosilnenie tuhosti na jednej strane a zníženie nákladov o 35 %.

- verzus nosníky s kruhovým dutým prierezom (CHS): nosníky CHS poskytujú jednotnú tuhosť vo všetkých smeroch, ale nemôžu podporovať ploché podlahové krytiny na ich horných povrchoch; zatiaľ čo ponúkajú nízku odolnosť voči vetru, nie sú vhodné ako primárne podlahové nosníky a sú zvyčajne obmedzené na použitie v konzolových krajinných štruktúrach.

2. Diferenciácia vo výstavbe spojov

- Spoje nosník-stĺp: Tri exponované plochy umožňujú univerzálne použitie troch typov spojov – skrutkované koncové dosky, drážkové zvárané spoje a konzolové (konzolové) preplátované spoje – ponúkajúce najvyššiu úroveň štandardizácie v priemyselných výkresoch.

- Spoje sekundárnych nosníkov: Plochá stojina hlavného nosníka umožňuje vertikálne zváranie spojovacích dosiek s regulovateľnou kolmosťou; na rozdiel od toho spojenie so zakrivenými povrchmi (ako sú okrúhle alebo štvorcové rúrky) často vedie k excentrickému zaťaženiu.

- Výroba s premenlivým prierezom: Tvarovanie sa dosiahne jednoduchým rezaním pásu; výrobné náklady na jednotku sú len 40 % nákladov na skriňové nosníky s variabilným prierezom.

3. Diferenciácia v ochrane proti korózii a údržbe

- Ochrana proti korózii: Žiadne uzavreté dutiny; otryskanie a lakovanie poskytujú plné pokrytie bez slepých miest, čím sa eliminujú riziká vnútorného hromadenia vody a hrdzavenia.

- Údržba a kontrola: Zvary a hrdzavenie je možné zvonku vizuálne kontrolovať bez endoskopov, vďaka čomu je údržba mimoriadne jednoduchá.

4. Závery konečného výberu

- Ťažké oceľové nosníky sekcie H: Viacposchodové továrenské budovy, portálové strechy s pevným rámom a betónové kompozitné podlahové systémy.

- Skriňové nosníky: Veľké projekty s veľkým zaťažením s rozpätiami > 36 m alebo nosnosťou žeriavov ≥ 50 t.

- Okrúhle trámy: Architektonické fasádne prvky a malé konzolové prístrešky.

- I-nosníky: Dočasné jednoduché podpery a rôzne sekundárne strešné nosníky.

Desaťkrokový štandardizovaný proces hromadnej výroby

1. Vstupná kontrola surovín

- Sekcie valcované za tepla: Overte certifikáty materiálu frézy, znova zmerajte hrúbku pásu a príruby a skontrolujte, či na povrchu nie sú laminácie alebo praskliny.

- Surové oceľové dosky: Sploštenie na odstránenie deformácie vyvolanej valcovaním a opätovné meranie rovinnosti; nevyhovujúce dosky sa okamžite vrátia.

2. CNC presné rezanie

- Nosníky valcované za tepla: Rezané pomocou CNC píl, s 2 mm prídavkom vyhradeným pre zmršťovanie pri zváraní.

- Zvárané nosníky: Stroje na rezanie plameňom sa používajú na samostatné rezanie pásov a prírub; pre stojiny s premenlivým prierezom sa režú zakrivené prechodové úkosy.

3. Montáž na prípravky

Špecializované pevné prípravky zaisťujú polohovacie obmedzenia, udržujú odchýlku centrovania pásu do 2 mm a zabezpečujú súčasné vertikálne zarovnanie oboch prírub; pripevňovacie zváranie zabezpečuje zostavu, aby sa zabránilo nesprávnemu vyrovnaniu.

4. Obojstranné automatické zváranie pod tavivom (SAW)

Jednostranné koreňové zváranie → obracanie obrobku a drážkovanie/čistenie koreňov → úplné zváranie na zadnej strane, aby sa eliminovalo neúplné preniknutie koreňa; kritické zvary hlavného lúča prechádzajú 100% ultrazvukovým testovaním (UT) podľa noriem úrovne I.

5. Hydraulická korekcia namáhania pri zváraní

Na riešenie zvlnenia príruby dovnútra a bočného ohýbania nosníka sa používajú metódy dvojitej korekcie pomocou vyrovnávačov prírub a vyrovnávačov nosníkov, aby sa eliminovalo vnútorné napätie pri zváraní a zabránilo sa následnej deformácii pružením.

6. Montáž a zváranie pomocných komponentov

Presné označenie rozloženia na základe výkresov; sekvenčné zváranie výstuh ložísk, konzol sekundárnych nosníkov, príchytiek väzníc a koncových dosiek s prísnou kontrolou deformácie zvárania.

7. Presné CNC dierovanie

Otvory pre skrutky s vysokou pevnosťou sú vytvarované v jednom prechode pomocou 3D CNC vŕtačiek (tolerancia priemeru otvoru ±0,3 mm); rôzne procesné otvory sú vyrezané plazmou a potom odhrotované.

8. Povrchová úprava hotového výrobku

Brúsenie zvarových hút, rozstrekov a rezných stôp; označenie čísel komponentov a výšok osí na uľahčenie zdvíhania a vyrovnávania na mieste.

9. Odstraňovanie hrdze stupňa Sa2.5 a viacvrstvový náter

Celoplošné odstránenie hrdze pomocou otryskávacieho stroja, čím sa dosiahne drsnosť povrchu 40–75 μm, aby sa zabezpečila priľnavosť farby; vrstvená aplikácia základného náteru, medzináteru a vrchného náteru s dodatočným ohňovzdorným náterom aplikovaným v určených protipožiarnych zónach.

10. Záverečná kontrola, balenie a expedícia

Overenie priamosti, rozmerov prierezu a hrúbky náterového filmu; zostavovanie kompletných záznamov o kontrole kvality; balenie podľa cezhraničných noriem pomocou strečových fólií odolných proti dažďu a drevených paliet.

Dodatok: Špeciálny proces pre nosníky s premenlivým prierezom

Rezanie nepravidelných pásov → montáž na profilové prípravky → úkosové zváranie na tupo → celkové sekundárne vyrovnávanie; všetky ostatné procesy sú rovnaké ako pri štandardných nosníkoch.

Komplexné technické parametre výkonu

1. Tolerancie geometrického obrábania hotového výrobku

- - Pozdĺžna priamosť telesa nosníka: ≤L/1000 (kde L je celková dĺžka nosníka)

- Bočná zvislosť príruby: ≤B/100 (kde B je šírka príruby)

- Rozmerová odchýlka prierezu (dĺžka/šírka): ±2–3 mm

2. Mechanické vlastnosti základného materiálu (Heavy Duty H Section Steel Beam)

Poznámka: Q355NL s kvalifikovanou skúškou nárazom pri nízkej teplote sa používa pre oblasti výstavby s nízkou teplotou.

3. Implicitné štrukturálne parametre

- Pevná odolnosť proti ohybu: Špičkový modul sekcie okolo osi X; minimalizuje spotrebu ocele pri danom zaťažení

- Rozloženie šmykovej sily: Rebro nesie 100 % vertikálnej šmykovej sily; príruby neprispievajú k odolnosti proti šmyku, výsledkom čoho sú jasné hranice zaťaženia, ktoré zjednodušujú overenie konštrukcie

- Koeficient odolnosti proti vetru: 1,3–1,5 (nižší ako komorové nosníky, ale vyšší ako kruhové duté profily); ponúka vyvážené prispôsobenie pre zóny mierneho pobrežného zaťaženia vetrom

- Bočná stabilita: Horná príruba je priamo spojená s podlahovými doskami alebo väznicami, čo eliminuje potrebu dodatočného bočného vystuženia a zjednodušuje konštrukčné výkresy

4. Normy kontroly a akceptácie zvarov

- Zvary I. triedy: Spoje hlavného nosníka a nosné zvary na podperách; Vyžaduje sa 100 % ultrazvukové testovanie (UT); štandard s nulovými chybami

- Zvary triedy II: Sekundárne zvary pre výstuhy a spojovacie dosky; 20 % náhodná kontrola odberu vzoriek; pevnosť zvaru nesmie byť nižšia ako u základného materiálu

5. Špecifikácie pripojenia

- Vysokopevnostné skrutky: stupeň 10.9 sa uprednostňuje pre pevné spoje medzi nosníkmi a stĺpmi; Stupeň 8.8 používaný pre sekundárne kolíkové spojenia

- Strižné kolíky: Štandardné kolíky Φ16/Φ19 na hornej prírube pre kompozitné betónové podlahové dosky, ktoré zaisťujú synergické nosné pôsobenie medzi oceľou a betónom

Prečo si vybrať HAISHENG?

1. Spoľahlivá kapacita naprieč viacerými základňami a stabilné cezhraničné doručovanie

Výroba je rozdelená medzi štyri hlavné výrobné základne oceľových konštrukcií (Tianjin, Fujian, Shandong a Hubei), aby sa umožnila lokalizovaná logistika a preprava. Udržujeme dostatok zásob štandardných ťažkých oceľových nosníkov s profilom H na odoslanie do 48 hodín. Pre neštandardné zvárané trámy prevádzkujeme 12 vlastných zváracích liniek pod tavivom, čo nám umožňuje obísť kapacitné úzke miesta v špičkovej sezóne a zabezpečiť včasnú prepravu celokontajnerových objednávok pre zahraničných klientov.

2. Komplexná kontrola kvality treťou stranou a súlad so štandardmi zahraničného auditu továrne

Máme nezávislé oddelenie internej kontroly kvality a poverujeme agentúry tretích strán, aby overili každú dávku hlavných lúčov, pokiaľ ide o detekciu chýb, hrúbku náterového filmu a špecifikácie materiálu. Poskytujú sa originálne anglické inšpekčné správy, ktoré spĺňajú technické a vstupné štandardy krajín v Afrike, juhovýchodnej Ázii a Strednej Ázii, čím klienti nemusia vykonávať dodatočné testovanie.

3. Bezplatná optimalizácia detailného dizajnu a kreslenia, aby sa predišlo chybám a plytvaniu materiálom

Náš 12-členný zámorský tím pre detaily oceľových konštrukcií optimalizuje detaily pripojenia a overuje výpočty zaťaženia v súlade s miestnymi normami (BS, EN, GB). Proaktívne opravujeme problémy, ako sú kolízie nosníkov a stĺpov a nesúlad hrúbky platní, ktoré sa nachádzajú v pôvodných výkresoch, čím znižujeme plytvanie materiálom na mieste v priemere o 8 %.

4. Jednorazové služby cezhraničnej podpory

Poskytujeme exportnú fumigáciu, balenie odolné voči vlhkosti a korózii, viacjazyčné videá s pokynmi na inštaláciu a dokumentačné služby pre colné odbavenie. Pre zámorské projektové lokality môžeme vyslať certifikovaných inžinierov oceľových konštrukcií, aby poskytli pokyny na inštaláciu na mieste, čím prekonajú komunikačné bariéry spojené s výstavbou na diaľku.

5. Dlhodobá záruka a podpora opráv

Za predpokladu, že nedôjde k preťaženiu spôsobenému človekom, ponúkame 3-ročnú záruku na lak, 15-ročnú záruku na žiarové zinkovanie a doživotnú technickú podporu na hlavnú konštrukciu. Čísla komponentov pridelené výrobcom zaisťujú sledovateľnosť a náhradné diely s rovnakými špecifikáciami zostávajú dostupné až 10 rokov.

FAQ

Q1: Musia sa použiť nosníky H s premenlivým prierezom pre strešné nosníky portálového rámu?

Odpoveď: Pre rozpätia ≤ 15 m so štandardným zaťažením strechy je možné na zníženie nákladov použiť H-nosníky s konštantným prierezom. Pre rozpätia >15 m alebo tam, kde je zaťaženie strechy (dážď/sneh) značné, sú potrebné nosníky s premenlivým prierezom; tieto môžu znížiť spotrebu ocele o 15 % – 20 % pri súčasnom znížení šmykových síl na podperách.

Q2: Ako si môžem rýchlo vybrať medzi zváranými H-nosníkmi a H-nosníkmi valcovanými za tepla?

Odpoveď: Vyberte si nosníky valcované za tepla pre štandardné rozmery a prísne harmonogramy; vyberte si zvárané nosníky pre neštandardné prierezy, premenlivé hĺbky, extra dlhé rozpätia alebo špeciálne hrúbky plechu. Nosníky valcované za tepla sú bez napätia pri zváraní a sú vhodné pre oblasti s nízkou teplotou, zatiaľ čo zvárané nosníky ponúkajú väčšiu flexibilitu prispôsobenia.

Otázka 3: Ovplyvnia rezné otvory v stojine H-nosníka konštrukčnú bezpečnosť?

Odpoveď: Malé otvory vystužené výstužnými doskami v zóne s nízkym šmykom (v strede rozpätia) neohrozujú bezpečnosť; otvory sú však prísne zakázané v zóne s vysokým strihom v blízkosti podpier, pretože môžu ľahko spôsobiť zlyhanie pásu v šmyku. Naše podrobné konštrukčné výkresy jasne označujú tieto zakázané zóny.

Otázka 4: Aké antikorózne riešenie sa odporúča pre zámorské oblasti s vysokou expozíciou soľným postrekom?

Odpoveď: Žiarové zinkovanie je povinné pre pobrežné oblasti do 5 km od pobrežia, pretože náterové systémy sa nevyhnutne olupujú a hrdzavejú do 3 až 5 rokov; pre vnútrozemské pobrežné oblasti ponúkajú vysokonanášacie epoxidové vrchné nátery lepšiu celkovú nákladovú efektívnosť.

Otázka 5: Ako sa zaobchádza s nosníkmi, ak sú príliš dlhé na štandardnú prepravu vozidla?

A: Nosníky presahujúce 12 metrov sú prefabrikované v segmentoch s presne opracovanými zvarovými úkosmi. Pri spájaní na mieste sa používajú tupé zvary s plnou penetráciou stupňa I; akonáhle ultrazvukové testovanie potvrdí integritu zvaru, spojený lúč funguje rovnako ako súvislý a spĺňa štandardy štrukturálnej akceptácie.

Q6: Ako sa určuje hrúbka koncovej dosky? Dá sa použiť štandardná hrúbka plošne?

Odpoveď: Nemožno použiť univerzálny štandard; hrúbka koncovej dosky sa vypočíta na základe maximálnej reakčnej sily podpery, ktorá sa zvyčajne pohybuje od 16 mm do 40 mm. Nerozlišujúce používanie tenkých dosiek môže viesť k ohýbaniu koncovej dosky alebo skĺznutiu skrutky; poskytujeme bezplatné výpočty hrúbky na základe zaťaženia špecifického pre projekt.
