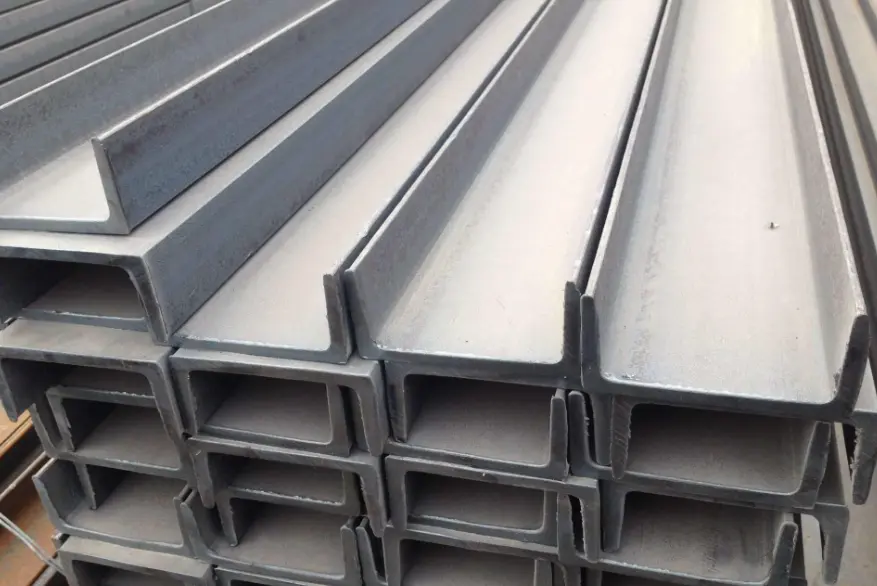

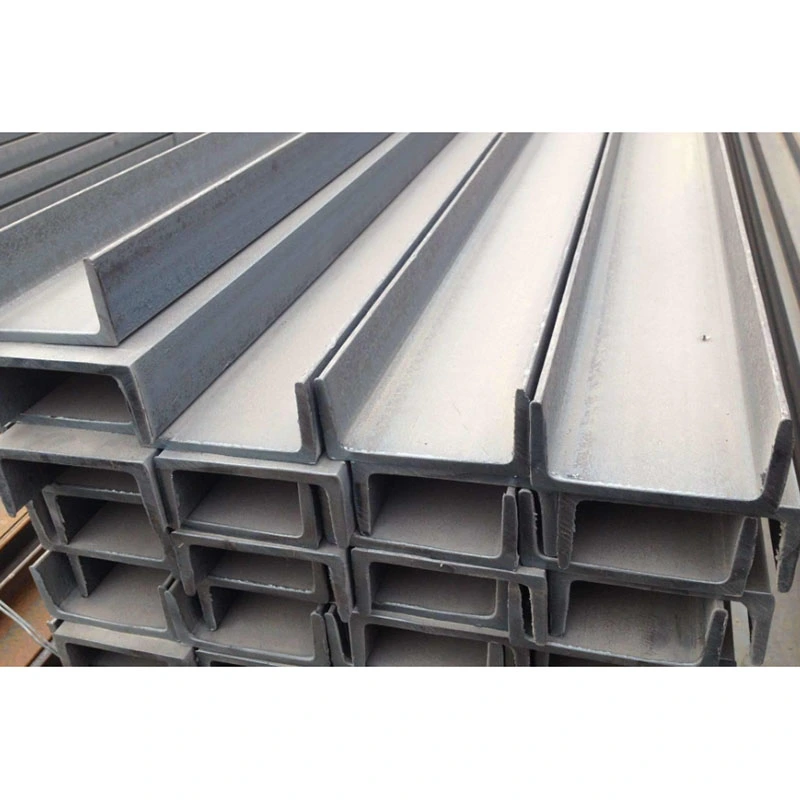

Kanál z konštrukčnej ocele valcovaný za tepla

Za tepla valcované oceľové žľaby sú najpoužívanejšie ľahké profily s otvoreným profilom v oceľových konštrukciách. Na rozdiel od H-nosníkov alebo I-nosníkov – ktoré sú navrhnuté na obojsmerné ohýbanie – tieto kanály využívajú jednostranný otvor v tvare U, ktorý poskytuje jedinečné možnosti upínania a obmedzovania. Sú špeciálne navrhnuté pre pomocné nosné aplikácie, ako je vystuženie rámu, podperné základne, zabudované stenové komponenty a rámovanie väzníc. Na rozdiel od tenkostenných C-profilov tvarovaných za studena majú kanály valcované za tepla hustú metalurgickú štruktúru a vynikajúcu odolnosť voči deformácii v tlaku, vďaka čomu sú vhodné do náročných prostredí, vrátane priemyselných lokalít a vlhkých vonkajších priestorov.

Využitím našich existujúcich zásob surovín, HAISHENG vykonáva iba sekundárne presné spracovanie – eliminuje potrebu spájania dosiek a zabezpečuje krátke dodacie lehoty. Ponúkame tiež úpravy zvárania chrbtom k sebe na zvýšenie torznej tuhosti, čím efektívne spĺňame požiadavky na veľkú väčšinu pomocných komponentov ľahkých oceľových konštrukcií.

Kategorizácia produktov a identifikácia prierezov

1. Rozdiel medzi dvoma typmi sekcií kanála

- Konštrukčný oceľový kanál valcovaný za tepla: Vytvarovaný v jednom kuse pri vysokých teplotách v oceliarni; vyznačuje sa rovnomernou hrúbkou steny a príruby a vlastným sklonom na vnútornej ploche príruby; ponúka vysokú húževnatosť základného materiálu a odolnosť proti nárazu; vhodné pre nosné trvalé konštrukčné aplikácie.

- C-Kanál tvarovaný za studena: Vytvarovaný valcovaním ohýbaním tenkých oceľových plechov pri teplote okolia bez tepelného spracovania; vyznačuje sa tenšími stenami a nižšou vlastnou hmotnosťou; používa sa len pre tenkostenné oceľové strešné väznice a vnútorné rámy; nie je povolené používať ako nosné ťažné prvky.

2. Označenie modelu a definície rozmerov

- Označenie Standard: Pomenované vo formáte „[“ + číslo + prípona „a“ alebo „b“ (napr. „[14a", „[16b"); prípona „a“ označuje ľahký model s tenšími prírubami, zatiaľ čo prípona „b“ označuje vysokovýkonný model s hrubšími prírubami.

- Parametre prierezu: Definované štyrmi parametrami – výška pásu (h), šírka pásu (b), hrúbka pásu (tw) a hrúbka pásu (tf). Všetky za tepla valcované konštrukčné oceľové kanály majú vlastný sklon na vnútornej strane príruby, čo ich robí nekompatibilnými so štandardnými konektormi používanými pre I-nosníky alebo H-nosníky.

- Štandardné výrobné dĺžky: Dodávané v štandardných dĺžkach 6m, 9m a 12m; neštandardné dĺžky nie sú dostupné z výroby; extra dlhé prvky vyžadujú skosené zváranie na tupo.

3. Kritériá výberu materiálu

- Q235B: Vhodné pre štandardné vnútorné prostredie, suché vonkajšie priestory, všeobecné podpery potrubí a osadenie stien; 95 % dostupnosť na trhu; najnižšie obstarávacie náklady.

- Q355B: Vhodné pre prašné priemyselné prostredie, oblasti s vibráciami zariadenia, konzolami pre veľké zaťaženie a napínacími spojmi s vysokým zaťažením vetrom; ponúka o 51% vyššiu medzu klzu a vynikajúcu odolnosť voči cyklickému (striedajúcemu) zaťaženiu.

Presná povrchová úprava a štandardizované riešenia dodávané z výroby

1. Štandardné hotové komponenty

- Telo hlavného kanála: Rezané na dĺžku pomocou CNC studených píl; čelné plochy sú kolmé a hladké, bez oxidačných otrepov spojených s plazmovým rezaním, čím sa predchádza montážnym medzerám.

- Koncové armatúry: Ploché spojovacie koncové dosky a tesniace dosky na konci kanála (tesniace dosky uzatvárajú otvor kanála, aby zabránili dažďu a prachu, čím spomaľujú vnútornú koróziu)

- Komponenty vnútorného kanála: Vertikálne vnútorné výstužné rebrá (bodovo privarené k vnútorným stenám, aby sa zabránilo bežnému problému s otvoreným prierezom kanála, ktorý sa pri stlačení roztiahne smerom von)

- Bočné príslušenstvo: pomocné podporné dosky, medzistĺpové spojovacie oká a kruhové rúrkové svorky (určené na bočné upínanie a nosné spoje)

2. Výroba otvorov pre skrutky a opatrenia na zdvíhanie

- Výroba otvorov: Nosné spojovacie otvory sú presne vyvŕtané pomocou 3-osového CNC stroja (tolerancia ±0,2 mm); kompatibilné so štandardnými skrutkami Grade 4.8 a vysokopevnostnými skrutkami Grade 8.8; nie je potrebné vystružovanie na mieste

- Zdvíhacie príslušenstvo: Pre ťažké za tepla valcované oceľové žľaby s dĺžkou presahujúcou 9 m sú na oboch stranách k dispozícii symetricky privarené zdvíhacie oká; kratšie komponenty sa zdvíhajú priamo cez príruby a nevyžadujú žiadne dodatočné zváranie

3. Antikorózne a protipožiarne konfigurácie špecifické pre scenár

- Štandardné vnútorné použitie: ručné odstránenie hrdze St3 s následným dvojvrstvovým náterovým systémom (základný a vrchný náter); hrúbka suchého filmu 55–90 μm; poskytuje 8 rokov vnútornej ochrany proti korózii

- Vonkajšie pobrežné použitie: odstránenie hrdze otryskaním Sa2,5 s následným žiarovým zinkovaním; hrúbka zinkového povlaku ≥70μm; poskytuje 8–12 rokov odolnosti proti korózii soľným postrekom

- Protipožiarne zóny: Aplikácia tenkovrstvového intumescentného ohňovzdorného náteru na existujúcu antikoróznu vrstvu; spĺňa normu 1-hodinovej požiarnej odolnosti

4. Tri typy konfigurácií hotového výrobku namontovaného na podlahu

- Podperný základný kanál zariadenia: Teleso kanála + základná doska + vnútorné vertikálne vystuženie + úplná antikorózna úprava; používa sa na podlahové základne pre ventilátory a vodné čerpadlá

- Medzistĺpový spojovací kanál: Telo kanála + bilaterálne spojovacie oká + otvory pre polohovacie skrutky; používa sa na bočnú stabilizáciu a vystuženie oceľových stĺpov prierezu H a stĺpov kruhových rúr

- Tenkostenné oceľové väznice: C-profily tvarované za studena + koncové dosky + príchytky väzníc; používa sa na podopretie strešných a stenových farebne potiahnutých oceľových panelov.

5. Inšpekčná dokumentácia dodaná so zásielkou

Originálne certifikáty kvality materiálu od výrobcu, záznamy o plnorozmernej a vizuálnej kontrole a jedinečné kódované ID komponentov – všetky sú poskytované v angličtine – na priame použitie pri schvaľovaní dohľadu na mieste v zámorí a pri colnom odbavení.

Kľúčové praktické výhody

1. Bežná dostupnosť s nulovým časom prispôsobenia

Kompletné špecifikácie kanálovej ocele valcovanej za tepla sú na sklade, čím sa eliminujú časovo náročné procesy, ako je rezanie plechov, montáž a zváranie pod tavivom. V porovnaní s 12- až 18-dňovou dodacou dobou pre H-lúče môžu byť štandardné špecifikácie presne spracované a odoslané do 24 hodín, čím dokonale spĺňajú naliehavé potreby obstarávania v malom meradle, ako sú rekonštrukcia továrne, pridávanie potrubí a opravy núdzovej podpory.

2. Dizajn s otvoreným kanálom uľahčuje integrované M&E (mechanické a elektrické) smerovanie

Otvorená vnútorná dutina v tvare U poskytuje dostatočný priestor na smerovanie; nízkonapäťové káble a malé vodovodné/odtokové potrubia môžu byť zapustené a zaistené priamo vo vnútri bez potreby ďalších vonkajších konzol. Na rozdiel od úzkych dutín I-nosníkov alebo uzavretých dutín štvorcových rúr si budúca údržba alebo výmena M&E liniek nevyžaduje rezanie do antikorózneho povlaku komponentu, čím sa znižujú náklady na O&M o viac ako 40 %.

3. Plochý dizajn zadnej dosky zjednodušuje inštaláciu pod omietku

Vonkajšia zadná strana žľabovej ocele je súvislý plochý povrch, ktorý umožňuje priamu zapustenú montáž na betónové šmykové steny alebo strany oceľového nosníka bez vyčnievajúcich medzier alebo nerovných rozhraní. Na rozdiel od skosených prírub I-nosníkov alebo dvojitých prírub H-nosníkov, inštalácia proti zabudovaným kotvám nevyžaduje žiadne vyrovnávacie podložky, čo výrazne znižuje pracovný čas na mieste.

4. Flexibilná kombinácia a modifikácia pre neštandardné konštrukcie

Dva za tepla valcované konštrukčné oceľové kanály môžu byť zvarené chrbtom k sebe v prípravku, aby vytvorili ekvivalentnú uzavretú krabicovú sekciu, čím sa prekonajú inherentné nedostatky jednotlivých kanálov, pokiaľ ide o torznú tuhosť a bočnú stabilitu. Môžu byť tiež spojené tvárou v tvár, aby vytvorili duté stĺpy bez potreby vlastného rezania, čím sa efektívne riešia problémy s odpadom materiálu spojené s malými, neštandardnými stĺpmi.

5. Optimálne celkové náklady pre aplikácie s nízkou záťažou

Pri ekvivalentných podmienkach bočného vystuženia a podpery je vlastná hmotnosť o 13 % nižšia ako u I-nosníkov rovnakej výšky, čo má za následok súčasné zníženie nákladov na obstarávanie surovín, logistiku a zdvíhanie. Keď slúžia len pomocné nosné funkcie, výkon plne spĺňa požiadavky normy bez plytvania spojeného s "prepracovanou" kapacitou H-nosníkov alebo I-nosníkov.

Porovnanie štyroch hlavných typov konštrukčných ocelí na základe kľúčových výberových kritérií

1. Rozdiely v upínacích a zadržiavacích schopnostiach

Iba oceľové kanály (C-kanály) majú schopnosť "uchopenia" s otvoreným profilom; kanálový otvor umožňuje priame zapustenie a upnutie kruhových rúr, kruhových káblov alebo menších konštrukčných častí bez potreby vonkajších upínacích tvaroviek. H-nosníky, I-nosníky a štvorcové rúrky sa spoliehajú na externé pripevnenia, vďaka čomu sú upínacie body náchylné na posúvanie pri zaťažení, čo vedie k zlej stabilite voči vibráciám alebo kývaniu podoprených vedení.

2. Rozdiely v štruktúrnej funkcii a limitoch

- H-nosníky: Vyvážená obojsmerná tuhosť; vhodné pre primárne nosné nosníky v podlahách a strechách s veľkým rozpätím; schopné vydržať trvalé ťažké vertikálne zaťaženie.

- I-nosníky: Vynikajúca odolnosť v ohybe pozdĺž silnej osi; vhodné pre sekundárne nosníky v malých až stredných plošinách a podlahách; určené pre jednosmerné vertikálne ohýbanie.

- Žľaby z konštrukčnej ocele valcované za tepla: Vhodné na bočné vystuženie, podpery, zabudované komponenty a upínacie svorky; zakázané používať ako samostatné primárne nosníky vystavené vertikálnemu ohybu na rozpätiach presahujúcich 8 metrov.

- Štvorcové rúry: Vynikajúca obojsmerná torzná odolnosť; uzavretý profil ponúka trvalú odolnosť proti korózii; primárne používané pre vertikálne stĺpy; avšak oprava korózie vo vnútri dutého profilu po vyrezaní otvorov je mimoriadne náročná.

3. Rozdiely v úprave a údržbe po inštalácii

Oceľové kanály majú tri exponované strany, čo umožňuje zváranie nosných dosiek alebo očiek na akomkoľvek mieste bez vnútorného brúsenia. Naopak, po vyrezaní otvoru v štvorcovej trubici nie je možné vnútornú dutinu očistiť od hrdze ani prelakovať, čím vzniká vysoké riziko skrytej vnútornej korózie. Spájanie krátkych úsekov kanálov na mieste a úprava umiestnenia otvorov sú jednoduché procesy, ktoré môžu nezávisle vykonávať štandardní technici na mieste.

4. Zhrnutie vhodnosti aplikácie

Uprednostnite oceľové kanály valcované za tepla pre vonkajšie podpery potrubí, komponenty zabudované do obvodových stien a medzistĺpové vystuženie; uprednostniť H-nosníky pre primárne strešné nosníky pokrývajúce veľké plochy; uprednostniť I-nosníky pre sekundárne nosníky v chodníkoch a nástupištiach; a uprednostňovať štvorcové rúry pre exteriérové ​​dekoratívne stĺpy.

End-to-End precízny výrobný proces

I. Štandardný pracovný postup spracovania kanálovej ocele valcovanej za tepla

1. Opätovná kontrola suroviny: Overte triedu a model materiálu; skontrolujte, či nedošlo k bočnému prehnutiu alebo krúteniu; predtým mechanicky narovnať nevyhovujúce komponenty; odmietnuť suroviny s hlbokou povrchovou koróziou.

2. CNC presné rezanie: Rezanie na dĺžku pomocou studených píl; pripravte zvarové úkosy v tvare V na stojinách a prírubách pre tupé spoje s dlhým rozpätím, aby sa zabezpečila úplná penetrácia.

3. Umiestnenie príslušenstva a pripevňovacie zváranie: Umiestnite výstuhy, koncové dosky a svorky podľa výkresov; presne zapadajú vnútorné výstuhy do dutiny kanála, pričom je zachovaná montážna medzera ≤0,8 mm.

4. Zváranie v ochrannej atmosfére plynu: Vykonajte nepretržité zváranie v ochrannej atmosfére CO2, aby ste zabránili pórovitosti; podrobiť kritické nosné tupé zvary vzorkovaniu ultrazvukovým testovaním (UT) na základe noriem stupňa II.

5. Presná výroba otvorov: CNC vŕtanie otvorov pre vysoko zaťažené spojovacie body; vytvorte na mieste rôzne procesné otvory a odhrotujte okraje.

6. Korekcia deformácie: Opravte ohýbanie alebo skrútenie spôsobené zváraním pomocou vyrovnávania plameňom pri nízkej teplote, aby ste predišli ohrozeniu mechanických vlastností základného materiálu.

7. Povrchová antikorózna úprava: Naneste antikorózny náter alebo žiarové zinkovanie po stupňovanom odstránení hrdze; nechať náter prirodzene vytvrdnúť, aby spĺňal normy.

8. Záverečná kontrola a balenie: Označte identifikačné čísla komponentov; skontrolujte všetky rozmery; balík na námornú prepravu pomocou vodotesnej strečovej fólie a drevených paliet.

II. Špeciálny proces pre montáž dvojkanálových skriňových sekcií

Umiestnite dva za tepla valcované oceľové žľaby na obe strany pomocou špeciálneho prípravku → zaistite prerušovanými prichytávacími zvarmi, aby ste predišli nesprávnemu vyrovnaniu → vykonajte nepretržité zváranie po celej dĺžke na vonkajších stranách → vykonajte celkové bočné vyrovnanie → kompletné vytvorenie otvorov a antikorózna úprava. Výsledný zváraný komponent ponúka obojsmernú tuhosť porovnateľnú s nosníkom so skriňovým prierezom rovnakých špecifikácií, pričom znižuje náklady o 22 %. III. Porovnávacia analýza postupov spracovania oceľových konštrukcií

- H-nosníky: Zahŕňa viacero fáz – montáž dosky, zváranie pod tavivom a vyrovnávanie príruby; zložitý proces; predovšetkým na mieru.

- I-nosníky/Channel steel: Zahŕňa iba rezanie za tepla valcovaného materiálu a zváranie malých komponentov; zjednodušený proces; zahŕňa predovšetkým hĺbkové spracovanie skladových zásob.

Komplexné štandardizované výkonové parametre

1. Rozmerové tolerancie

- Celková odchýlka dĺžky komponentu: ±3 mm

- Bočné vychýlenie (prehnutie/prehnutie): ≤L/1000 (kde L je skutočná dĺžka komponentu)

- Krútenie príruby a sklon čelnej plochy: V súlade s národnými normami GB/T 707 pre oceľ s kanálmi valcovanými za tepla.

2. Mechanické vlastnosti základného materiálu

3. Prierezové štrukturálne parametre

- Charakteristiky tuhosti: Silný ohybový výkon spĺňa požiadavky na ľahké sekundárne nosníky; bočná tuhosť slabej osi je nedostatočná; torzná odolnosť jedného člena je slabá; Stredné zaťaženie bez bočnej podpory je prísne zakázané.

- Koeficient odolnosti proti vetru: Pevne nastavený na 1,40 (nižší ako ekvivalentné H-nosníky, vyšší ako bezšvíkové kruhové rúry); nižšie riziko deformácií spôsobených vetrom pre nízkoprofilové vonkajšie podpery.

- Nosnosť upnutia: Jedinečná mechanická schopnosť pre miestne upnutie/zadržanie; odoláva bočným a radiálnym upínacím silám – konštrukčný prvok, ktorý sa nenachádza v iných oceľových profiloch s otvoreným profilom.

4. Normy kontroly zvarov

- Primárne nosné tupé zvary: kontrola zvarov II. stupňa; 20% vzorkovacia frekvencia pre ultrazvukové testovanie (UT) v kritických bodoch napätia/spojení.

- Kútové zvary výstužnej dosky a výstupku: Len vizuálna kontrola; zhoda vyžaduje absenciu studených prelisov, pórovitosti alebo rozstrek/gumičiek zo zvárania.

5. Parametre pripojenia a príslušenstva

- Výber skrutiek: Štandardné skrutky triedy 4.8 pre konvenčné statické podpery; Vysokopevnostné skrutky triedy 8.8 pre vibrujúce zariadenia alebo spoje so zvýšeným napätím.

- Hrúbka spojovacej dosky: štandardný rozsah 8–20 mm; vybrané na základe špecifických požiadaviek na priečne napätie a šmykové zaťaženie.

Ako si vybrať kvalitného výrobcu oceľových nosníkov?

1. Komplexné skladové a rýchle medziregionálne zasielanie

HAISHENG udržiava hotové zásoby za tepla valcovaných konštrukčných oceľových kanálov (veľkosti 10#–28#) v štyroch hlavných výrobných základniach, pričom plní objednávky pre domáce trhy, trhy juhovýchodnej Ázie a strednej Ázie. Eliminujeme oneskorenia spôsobené nedostatkami sprostredkovateľských zásob; štandardné objednávky vyžadujúce presné spracovanie sa naložia a expedujú do 48 hodín, zatiaľ čo celokontajnerové vývozy sa spracujú so zjednodušeným nakladaním kontajnerov.

2. Špecializované spracovanie pre komponenty s otvoreným profilom

Na riešenie problémov, ako je rozšírenie príruby a zaistenie tesného uchytenia na šikmých povrchoch, používame špecializované polohovacie prípravky, ktoré udržujú toleranciu uloženia pre výstuhy a svorky do 0,5 mm. To rieši bežné priemyselné problémy, ako sú uvoľnené spojenia na šikmých povrchoch a uvoľnenie konštrukcie pri zaťažení.

3. Vyhovujúca viacjazyčná exportná dodávka

Poskytujeme originálne anglické verzie všetkej továrenskej dokumentácie a správ o skúškach, vrátane overenia SGS treťou stranou pre žiarové zinkovanie a hrúbku náterového filmu. Naša dokumentácia spĺňa všetky požiadavky na súlad pre audity vlastníkov zámorských projektov, colné odbavenie a výberové konanie na projekty.

4. Antikorózna úprava a úprava komponentov na požiadanie

Antikorózne riešenia prispôsobujeme klíme na mieste projektu, pričom aplikujeme diferencované úpravy pre vnútrozemské, pobrežné a chemicko-priemyselné zóny. Podporujeme neštandardné úpravy – ako je zváranie kanálov chrbtom k sebe, svorky vlastného tvaru a dierovanie excentrických otvorov – čím sa eliminuje potreba zákazníkov zadávať dodatočné spracovanie externe.

5. Bezplatná technická podpora pre výber konštrukcie

Predpredajná podpora zahŕňa odborné poradenstvo pri rozlišovaní medzi kanálmi valcovanými za tepla a za studena, aby sa predišlo štrukturálnym bezpečnostným rizikám spôsobeným nesprávnym výberom. Popredajná podpora zahŕňa vzdialenú technickú pomoc pre výškové vystuženie a inštaláciu konzol, spolu s trvalou sledovateľnosťou prostredníctvom číslovania dielov.

FAQ

Q1: Môže sa za tepla valcovaná kanálová oceľ a za studena tvarovaná oceľ tvaru C navzájom nahradiť?

Odpoveď: Nie, nemožno ich nahradiť. Základný materiál za tepla valcovaného konštrukčného oceľového kanála prešiel tepelným spracovaním a kalením, ktoré má silnú húževnatosť a odolnosť proti nárazu. Používa sa na trvalé zaťaženie konštrukcie; zatiaľ čo oceľ v tvare C tvarovaná za studena má tenkú stenu a je náchylná na deformáciu a používa sa len na nosníky krytu. Špecifikácia zakazuje jeho použitie na spojovacie tyče a nosné podpery.

Q2: Aké je maximálne rozpätie jednokanálovej ocele?

Odpoveď: Bez bočnej podpory je maximálne rozpätie 4,5 metra. Ak rozpätie presiahne toto, musia sa pridať bočné spojovacie tyče alebo dvojkanálová skriňová konštrukcia, aby sa zabránilo bočnému prevráteniu slabej osi.

Q3: Je potrebné vykonať antikoróznu úpravu vo vnútri kanálovej ocele?

Odpoveď: Proces pieskovania a striekania môže pokryť celý interiér dutiny a nie je potrebná žiadna ďalšia úprava; zinková vrstva procesu žiarového zinkovania môže rovnomerne priľnúť k vnútornej dutine. Len oceľ s uzavretým žľabom nemôže byť vnútorne chránená pred koróziou a v žľabovej oceli nie sú žiadne vnútorné hrdzavé miesta.

Q4: Aké sú výberové kritériá pre kanálovú oceľ typu A a typu B?

A: Pre statické ľahké zaťaženie a krátke rozpätia je vybraný typ A, aby sa ušetrili obstarávacie náklady; pre spojovacie tyče vo vysokej nadmorskej výške, vibrácie zariadenia a bočné nárazové zaťaženie, typ B je vybraný na pridanie hrubšej príruby, aby sa zabránilo lokálnemu rozdrveniu a prasknutiu.

Q5: Môže byť kanálová oceľ použitá ako hlavný nosník strechy?

Odpoveď: Neodporúča sa. Otvorený prierez má extrémne zlú torznú stabilitu a striedavé zaťaženie vetrom a snehom na streche pravdepodobne spôsobí skrútenie a zlyhanie komponentu. Môže byť použitý len ako vedľajší nosník pre strešné ťahadlá a nemôže byť použitý ako hlavný nosný nosník.
